ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-128

ABS (ДИАГНОСТИКА)

P:  DTC 32 ПОЛОМКА ПЕРЕДНЕГО ПРАВОГО ВЫПУСКНОГО КЛАПАНА

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 38. <См. ABS-129, DTC 38 ПОЛОМКА ЗАДНЕГО ЛЕВОГО ВЫПУСКНОГО КЛАПАНА, Процедура
диагностики с диагностическим кодом неполадки (DTC).>

Q: DTC 34 ПОЛОМКА ПЕРЕДНЕГО ЛЕВОГО ВЫПУСКНОГО КЛАПАНА

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 38. <См. ABS-129, DTC 38 ПОЛОМКА ЗАДНЕГО ЛЕВОГО ВЫПУСКНОГО КЛАПАНА, Процедура
диагностики с диагностическим кодом неполадки (DTC).>

R:  DTC 36 ПОЛОМКА ЗАДНЕГО ПРАВОГО ВЫПУСКНОГО КЛАПАНА

ПРИМЕЧАНИЕ:
Для процедуры диагностики см. DTC 38. <См. ABS-129, DTC 38 ПОЛОМКА ЗАДНЕГО ЛЕВОГО ВЫПУСКНОГО КЛАПАНА, Процедура
диагностики с диагностическим кодом неполадки (DTC).>

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-129

ABS (ДИАГНОСТИКА)

S:  DTC 38 ПОЛОМКА ЗАДНЕГО ЛЕВОГО ВЫПУСКНОГО КЛАПАНА

ДИАГНОЗ:
• Неисправна проводка/коннектор
• Неисправен выпускной соленоидный клапан

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, также горит предупреждающий световой сигнал тормозов.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-130

ABS (ДИАГНОСТИКА)

ДИАГРАММА ПРОВОДКИ

Модель LHD

Модель RHD

Переключатель
зажигания

Генератор

Аккумулятор

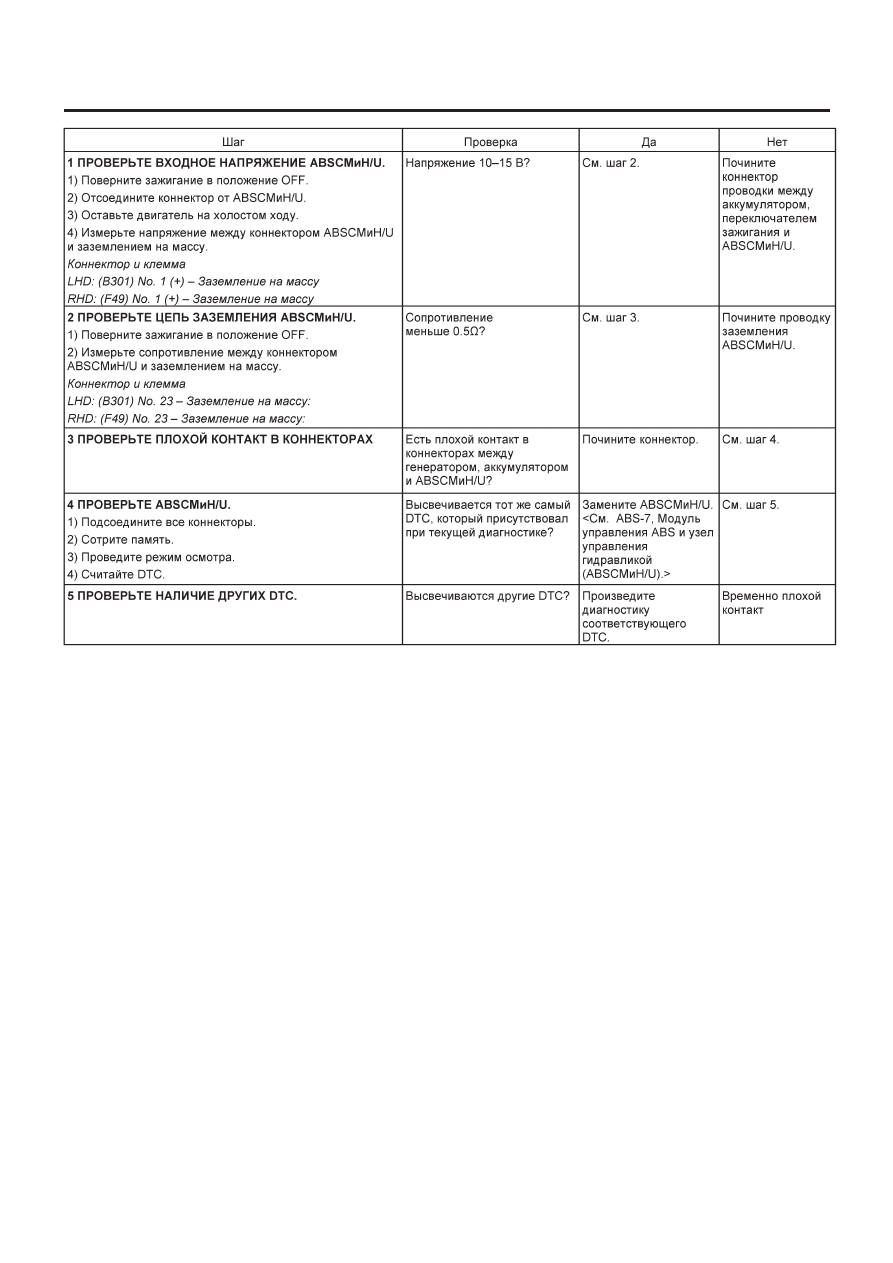

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-131

ABS (ДИАГНОСТИКА)
