ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-96

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-97

ABS (ДИАГНОСТИКА)

B:  НЕТ КОДА НЕПОЛАДКИ

ДИАГНОЗ:
Цепь предупреждающего светового сигнала ABS замкнута.

СИМПТОМ НЕПОЛАДКИ:
• Предупреждающий световой сигнал ABS продолжает гореть.
• На селекторном мониторе высвечивается НЕТ КОДА НЕПОЛАДКИ.

ПРИМЕЧАНИЕ:
Когда предупреждающий световой сигнал ABS выключен и на Селекторном Мониторе высвечивается "НЕТ КОДА НЕПОЛАДКИ",
система находится в нормальном состоянии.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-98

ABS (ДИАГНОСТИКА)

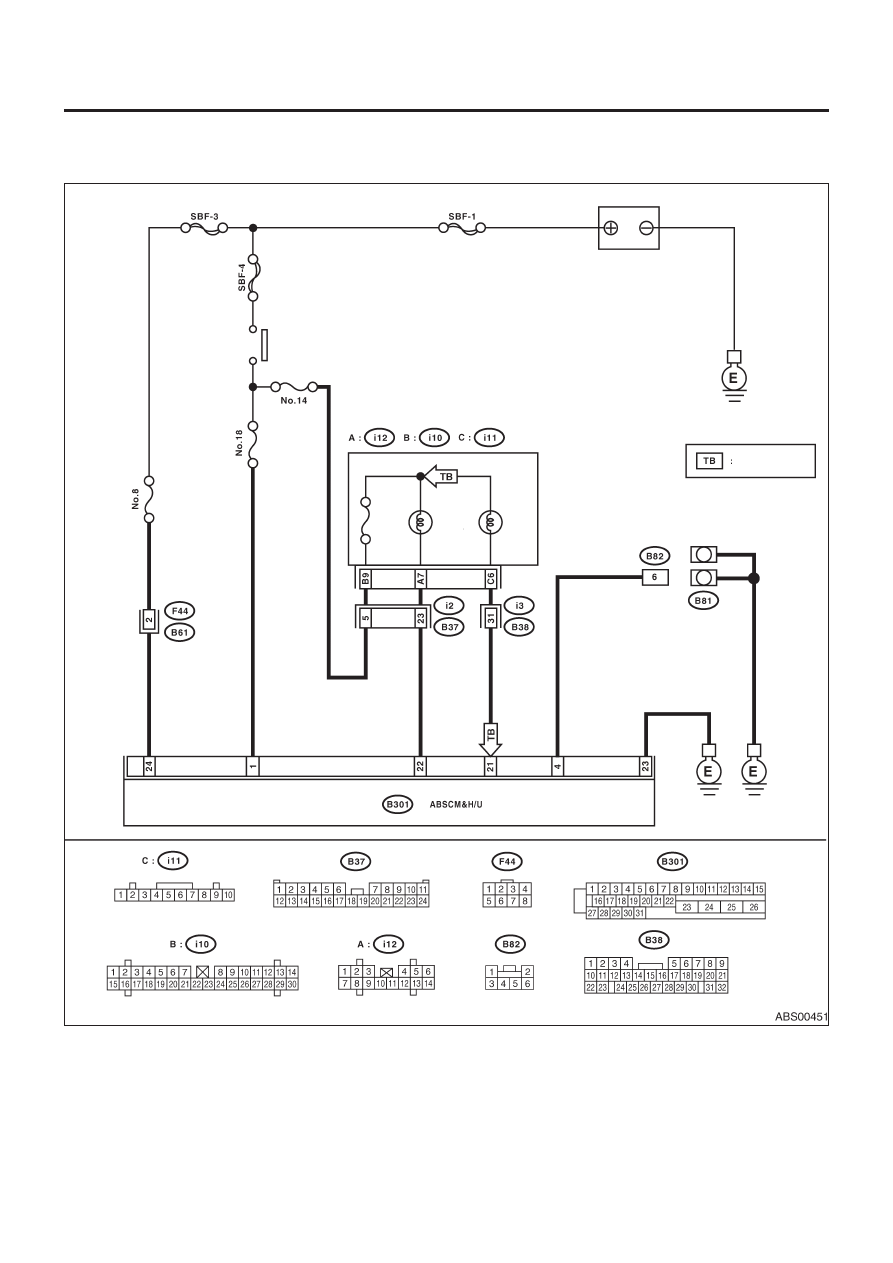

ДИАГРАММА ПРОВОДКИ:

• МОДЕЛЬ LHD

Комбинационный прибор

Переключатель
зажигания

Клемма
диагностики

Предупрежд. световой

сигнал тормозов

Предупрежд.

световой сигнал

ABS

Модель турбо

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

ABS-99

ABS (ДИАГНОСТИКА)

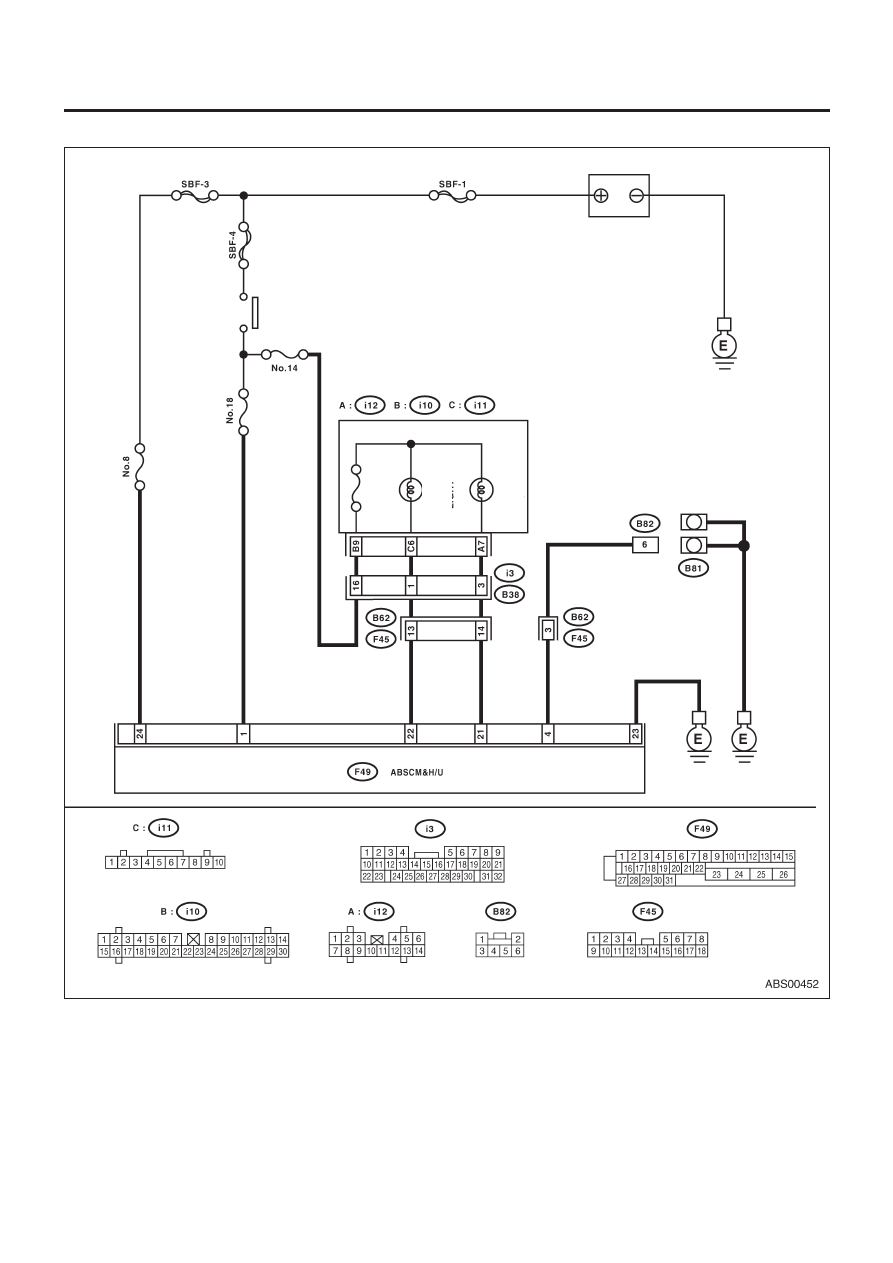

• МОДЕЛЬ RHD

Комбинационный прибор

Переключатель
зажигания

Клемма
диагностики

Предупрежд. световой

сигнал тормозов

Предупрежд.

световой сигнал

ABS

Аккумулятор
