ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-68

ABS (ДИАГНОСТИКА)

Q: DTC 37 НЕНОРМАЛЬНАЯ ЦЕПЬ (ЦЕПИ) ВПУСКНОГО СОЛЕНОИДНОГО КЛАПАНА

В ABSCMиH/U (ЗАД LH)

ДИАГНОЗ:
• Неисправен коннектор проводки
• Неисправен впускной соленоидный клапан в ABSCMиH/U

СИМПТОМ НЕПОЛАДКИ:
• ABS не работает.
• EBD не работает.

ПРИМЕЧАНИЕ:
Помимо предупреждающего светового сигнала ABS, также загорается предупреждающий световой сигнал тормозов.

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-69

ABS (ДИАГНОСТИКА)

ДИАГРАММА ПРОВОДКИ

Модель LHD

Модель RHD

Переключатель
зажигания

Генератор

Аккумулятор

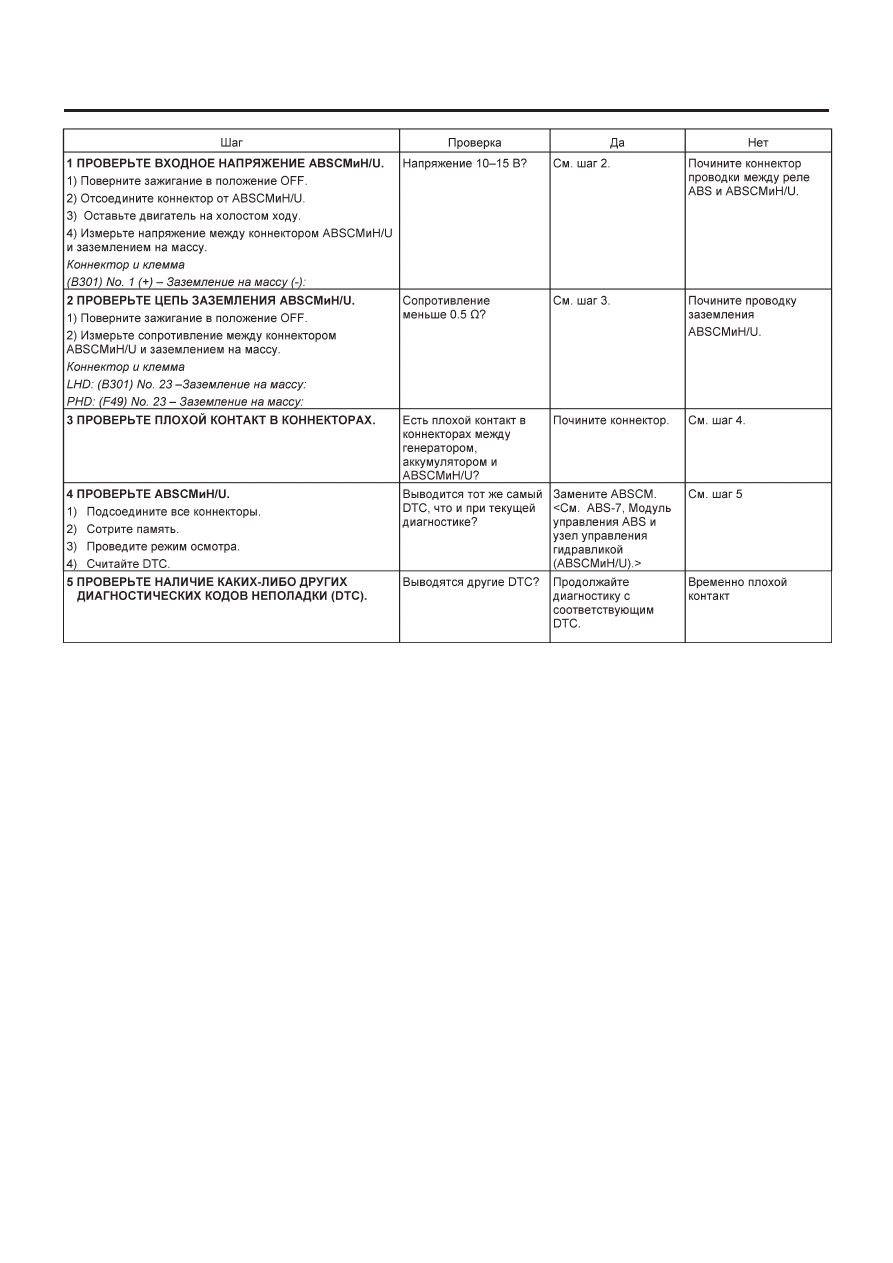

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-70

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-71

ABS (ДИАГНОСТИКА)

R: DTC 32 НЕНОРМАЛЬНАЯ ЦЕПЬ (ЦЕПИ) ВЫПУСКНОГО СОЛЕНОИДНОГО КЛАПАНА

В ABSCMиH/U (ПЕРЕД RH)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC 38. <См. ABS-72, DTC 38 НЕНОРМАЛЬНАЯ ЦЕПЬ (ЦЕПИ) ВЫПУСКНОГО СОЛЕ-
НОИДНОГО КЛАПАНА В ABSCMиH/U (ЗАД LH), Процедура диагностики без диагностического кода неполадки (DTC).>

S: DTC 34 НЕНОРМАЛЬНАЯ ЦЕПЬ (ЦЕПИ) ВЫПУСКНОГО СОЛЕНОИДНОГО КЛАПАНА

В ABSCMиH/U (ПЕРЕД LH)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC 38. <См. ABS-72, DTC 38 НЕНОРМАЛЬНАЯ ЦЕПЬ (ЦЕПИ) ВЫПУСКНОГО СОЛЕ-
НОИДНОГО КЛАПАНА В ABSCMиH/U (ЗАД LH), Процедура диагностики без диагностического кода неполадки (DTC).>

T: DTC 36 НЕНОРМАЛЬНАЯ ЦЕПЬ (ЦЕПИ) ВЫПУСКНОГО СОЛЕНОИДНОГО КЛАПАНА

В ABSCMиH/U (ЗАД RH)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC 38. <См. ABS-72, DTC 38 НЕНОРМАЛЬНАЯ ЦЕПЬ (ЦЕПИ) ВЫПУСКНОГО СОЛЕ-
НОИДНОГО КЛАПАНА В ABSCMиH/U (ЗАД LH), Процедура диагностики без диагностического кода неполадки (DTC).>
