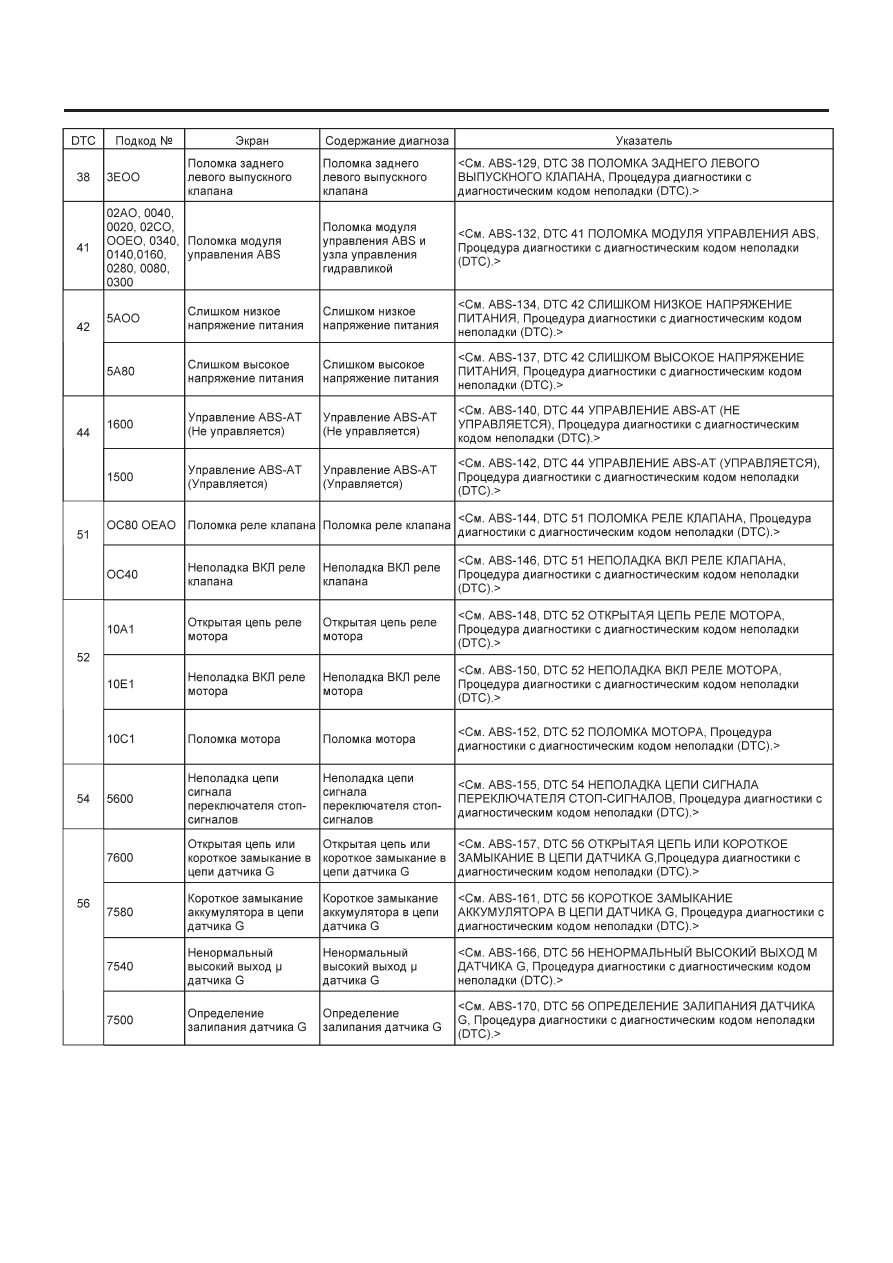

СПИСОК ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-28

ABS (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-29

ABS (ДИАГНОСТИКА)

12. Процедура диагностики без диагностического кода неполадки (DTC)

A: ПРЕДУПРЕЖДАЮЩИЙ СВЕТОВОЙ СИГНАЛ ABS НЕ ЗАГОРАЕТСЯ

ДИАГНОЗ:
Цепь предупреждающего светового сигнала ABS открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
При повороте переключателя зажигания в положение ON (двигатель выключен), предупреждающий световой сигнал ABS не заго-
рается.

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-30

ABS (ДИАГНОСТИКА)

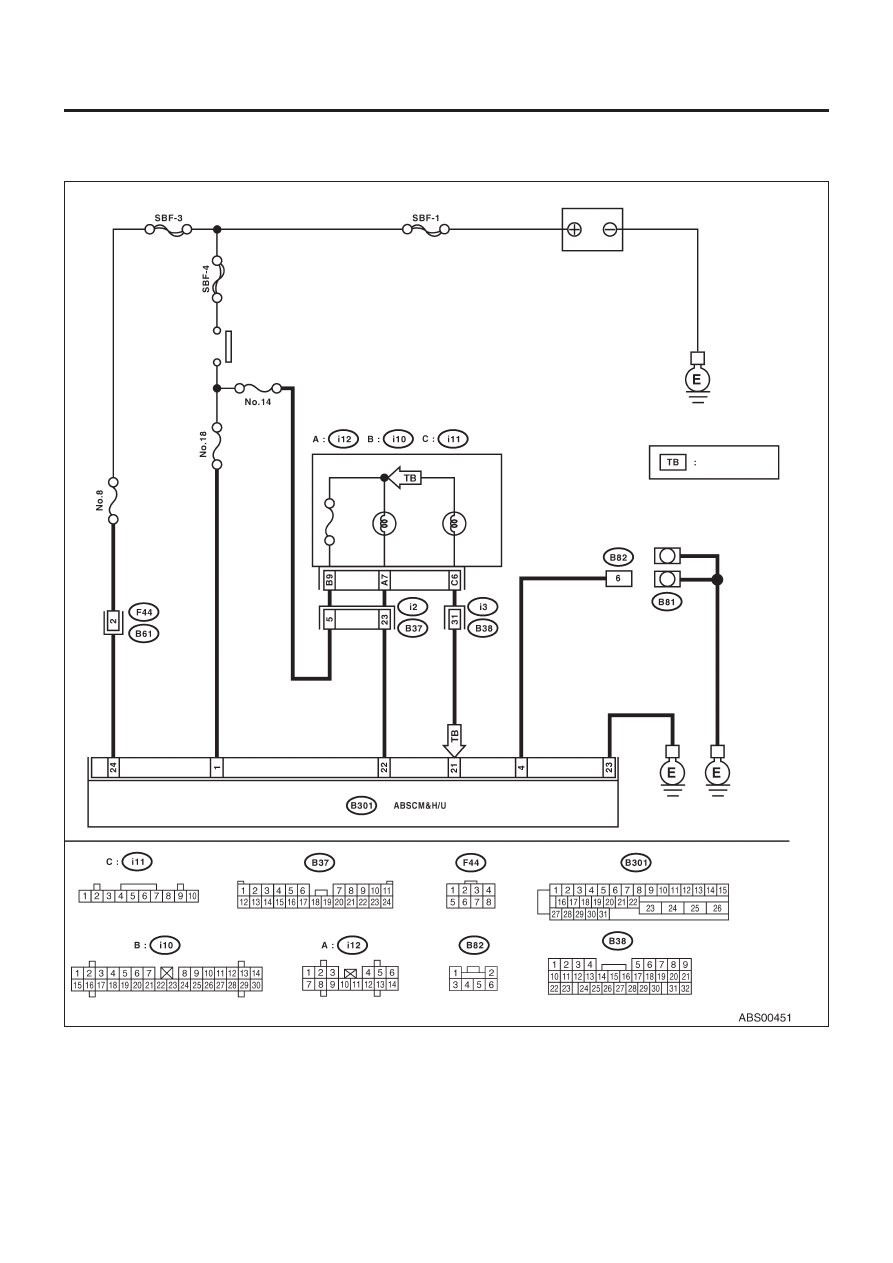

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Комбинационный прибор

Переключатель
зажигания

Предупреждающий

световой сигнал

тормозов

Преждающий

световой

сигнал ABS

Модель турбо

Аккумулятор

Диагностическая
клемма

ПРОЦЕДУРА ДИАГНОСТИКИ БЕЗ ДИАГНОСТИЧЕСКОГО КОДА НЕПОЛАДКИ (DTC)

ABS-31

ABS (ДИАГНОСТИКА)

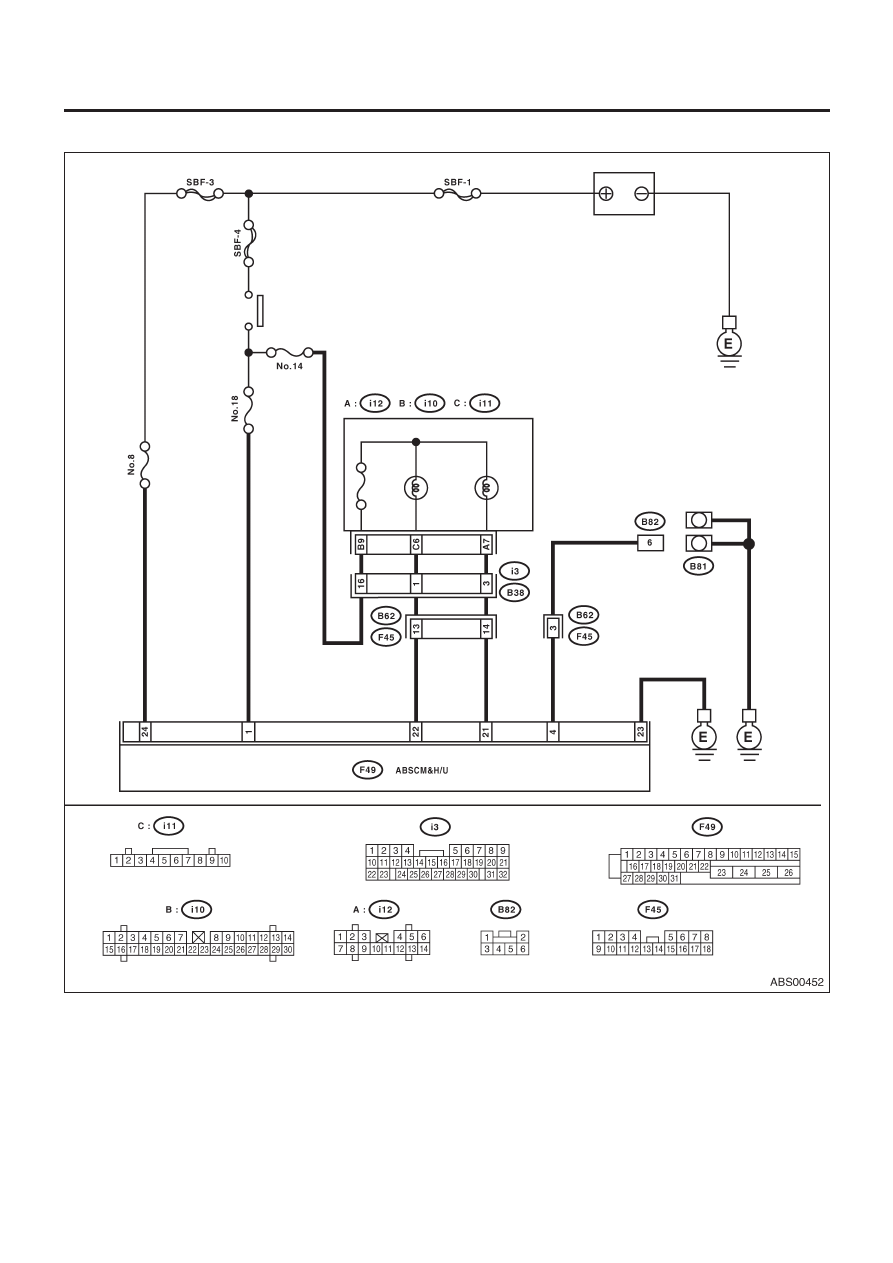

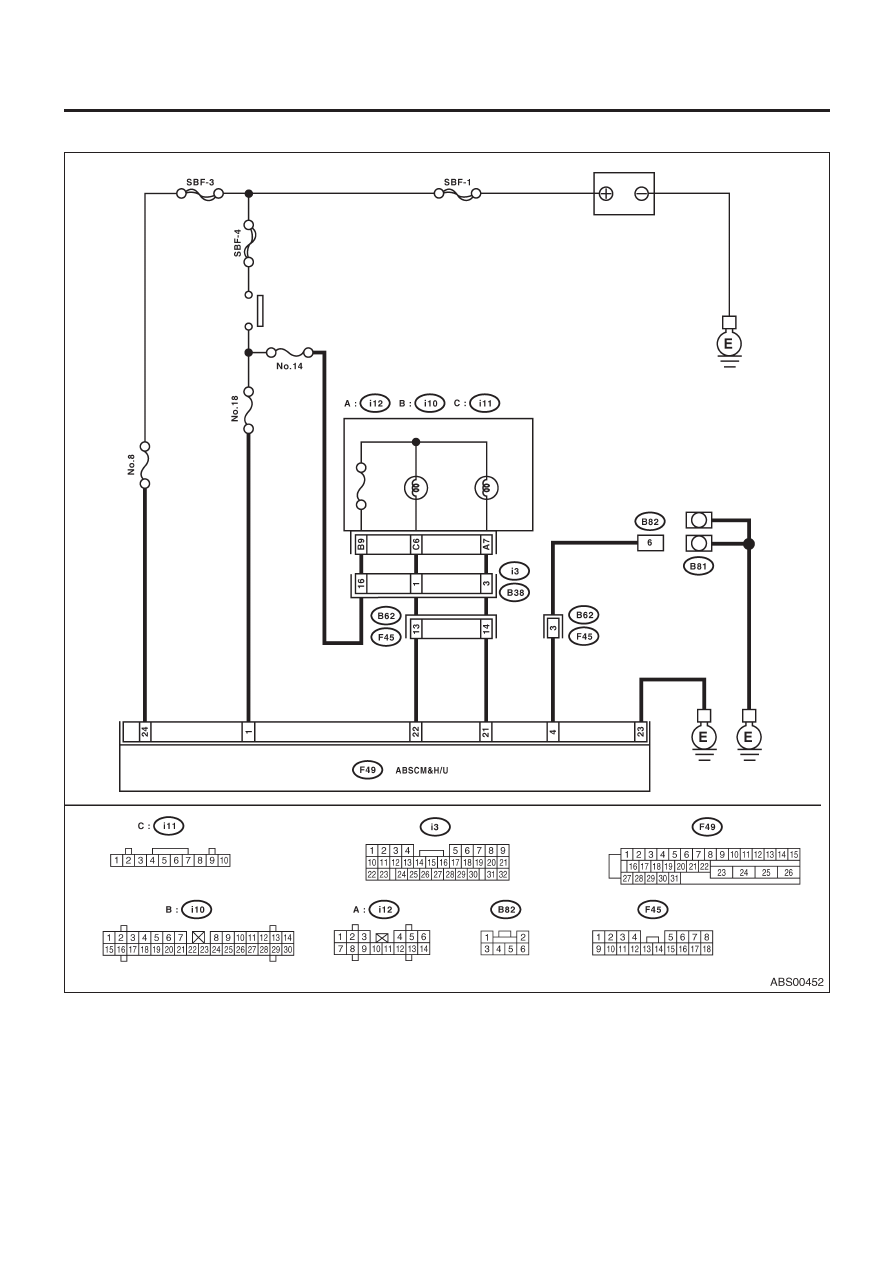

• Модель RHD

Комбинационный прибор

Переключатель
зажигания

Предупреждающий

световой сигнал

тормозов

Преждающий

световой

сигнал ABS

Аккумулятор

Диагностическая
клемма
