ОБЩЕЕ ОПИСАНИЕ

RS-2

ЗАДНЯЯ ПОДВЕСКА

1. Общее описание

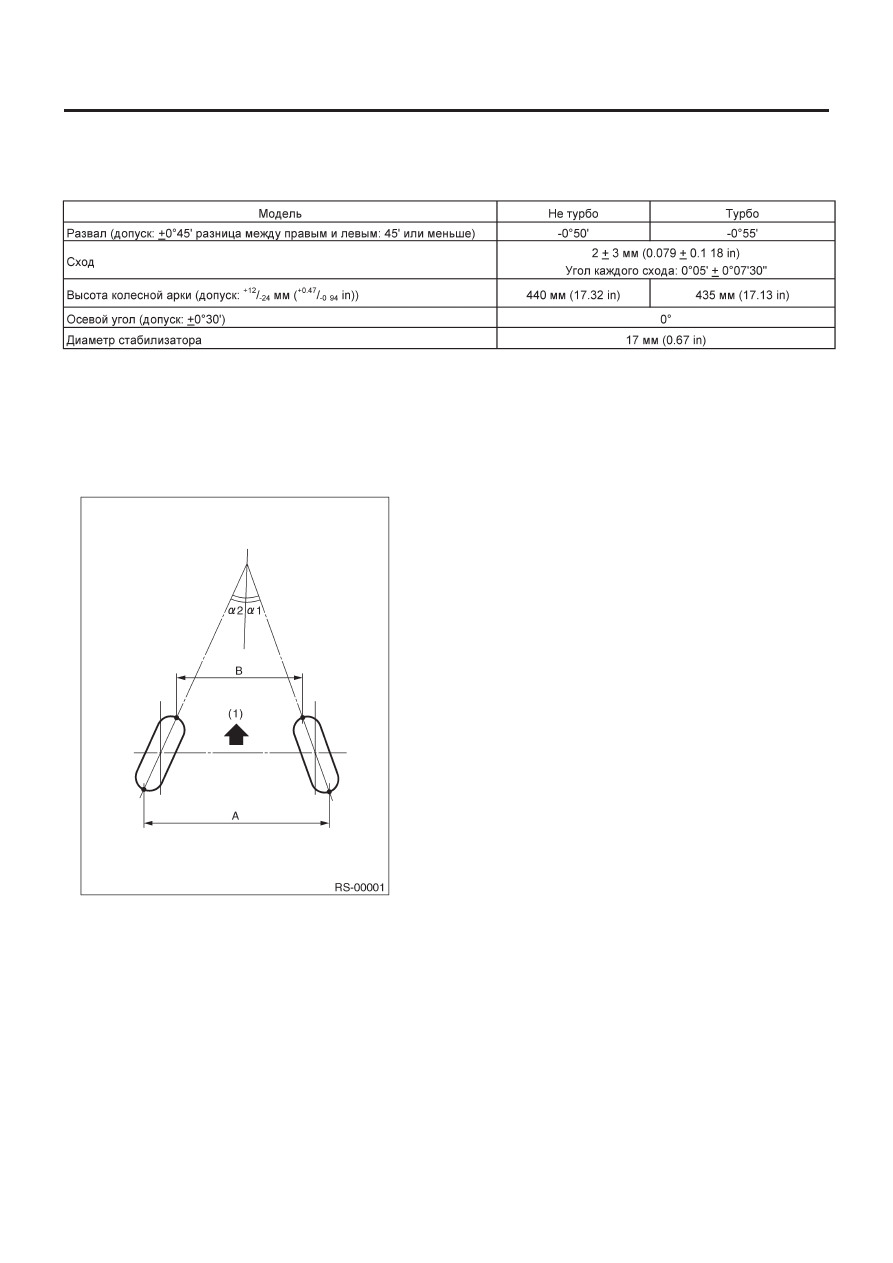

A: СПЕЦИФИКАЦИИ

ПРИМЕЧАНИЕ:
• Передняя и задняя сходимость и передний развал возмож-
но регулировать. Если допуск сходимости или развала превы-
шает спецификации, отрегулируйте сходимость или развал.
• Другие пункты, указанные в спецификации, регулировать
нельзя. Если другие пункты выходят за пределы специфика-
ции, проверьте детали подвески и соединения на предмет де-
формации и замените их на новые в случае необходимости.

(1)   Перед

A – B = Положительно: Схождение, Отрицательно: обратное

схождение

α1, α2 = Угол каждого схода

ОБЩЕЕ ОПИСАНИЕ

RS-3

ЗАДНЯЯ ПОДВЕСКА

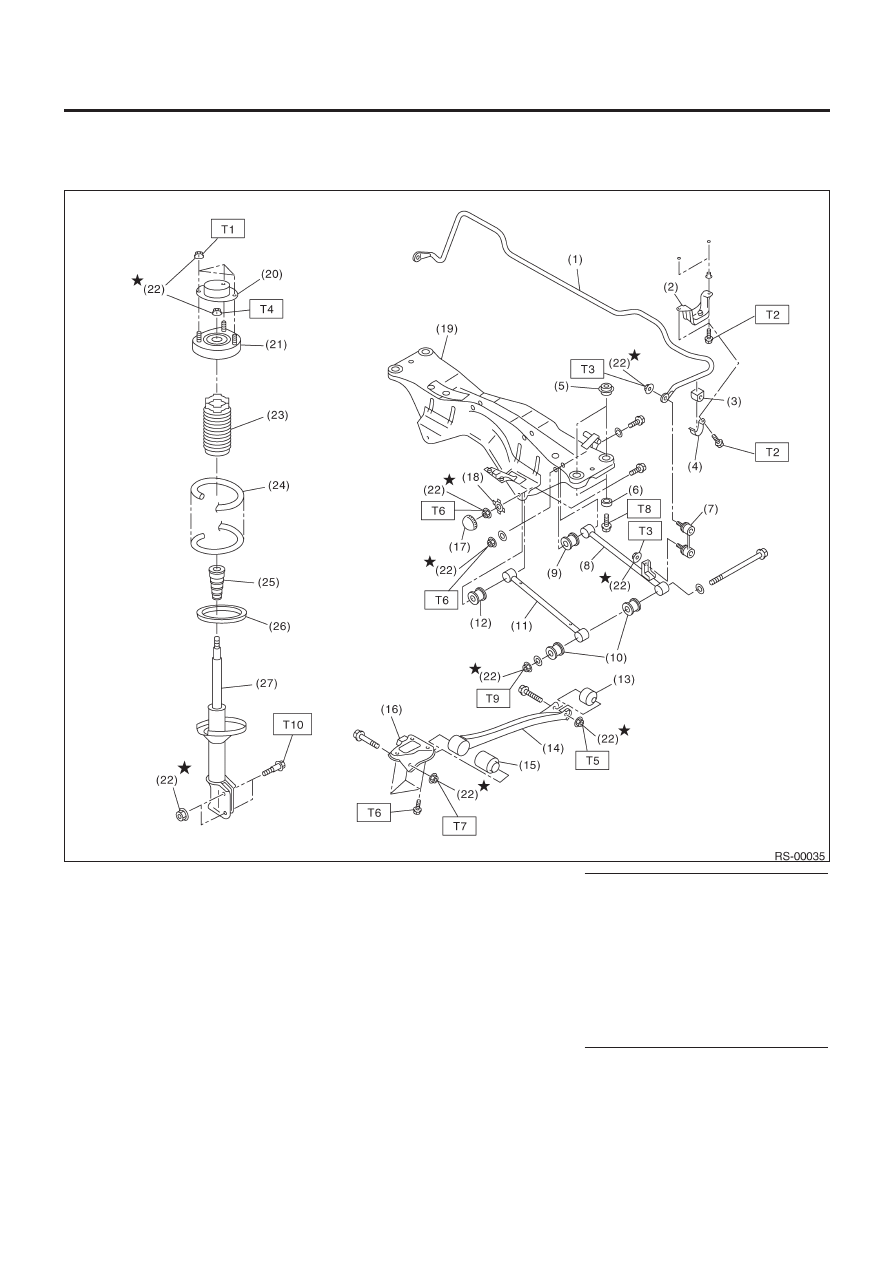

B: КОМПОНЕНТ

1.  ЗАДНЯЯ ПОДВЕСКА

(1) Стабилизатор
(2) Кронштейн стабилизатора
(3) Втулка стабилизатора
(4) Зажим
(5) Плавающая втулка
(6) Ограничитель
(7) Тяга стабилизатора
(8) Задняя боковая тяга
(9) Втулка (C)
(10) Втулка (A)
(11) Передняя боковая тяга
(12) Втулка (B)
(13) Задняя втулка добавочной тяги
(14) Добавочная тяга

(15) Передняя втулка добавочной тяги
(16) Кронштейн добавочной тяги
(17) Крышка (Защитная)
(18) Шайба
(19) Задняя поперечина
(20) Крышка крепления стойки
(21) Крепление стойки
(22) Самоконтрящаяся гайка
(23) Пыльник
(24) Витая пружина
(25) Помощник
(26) Гнездо нижней резинки
(27) Демпферная стойка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1: 20 (2.0, 14.5)
T2: 25 (2.5, 18.1)
T3: 45 (4.6, 33.2)
T4: 60 (6.1, 44)
T5: 90 (9.2, 66)
Т6 : 100 (10.2, 74)
T7: 115 (11.7, 85)
T8 130 (13.3, 96)
T9: 140 (14.3, 103)
T10: 200 (20.0, 145)

ОБЩЕЕ ОПИСАНИЕ

RS-4

ЗАДНЯЯ ПОДВЕСКА

C: ОСТОРОЖНО

• Надевайте рабочую одежду при проведении работ, включая
головной убор, защитные очки, и защитную обувь.
• Перед утилизацией амортизаторов выпустите из них воз-
дух. Также, не бросайте их в огонь.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Используйте фирменное масло, смазку и т.д. SUBARU, или
эквивалент. Не смешивайте масло, смазку и т.д. разной гра-
дации или разных производителей.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки, с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед фиксацией детали в тисках помещайте между дета-
лью и тисками прокладочные материалы, такие как деревян-
ные блоки, алюминиевые пластины или грубую ткань.

ОБЩЕЕ ОПИСАНИЕ

RS-5

ЗАДНЯЯ ПОДВЕСКА

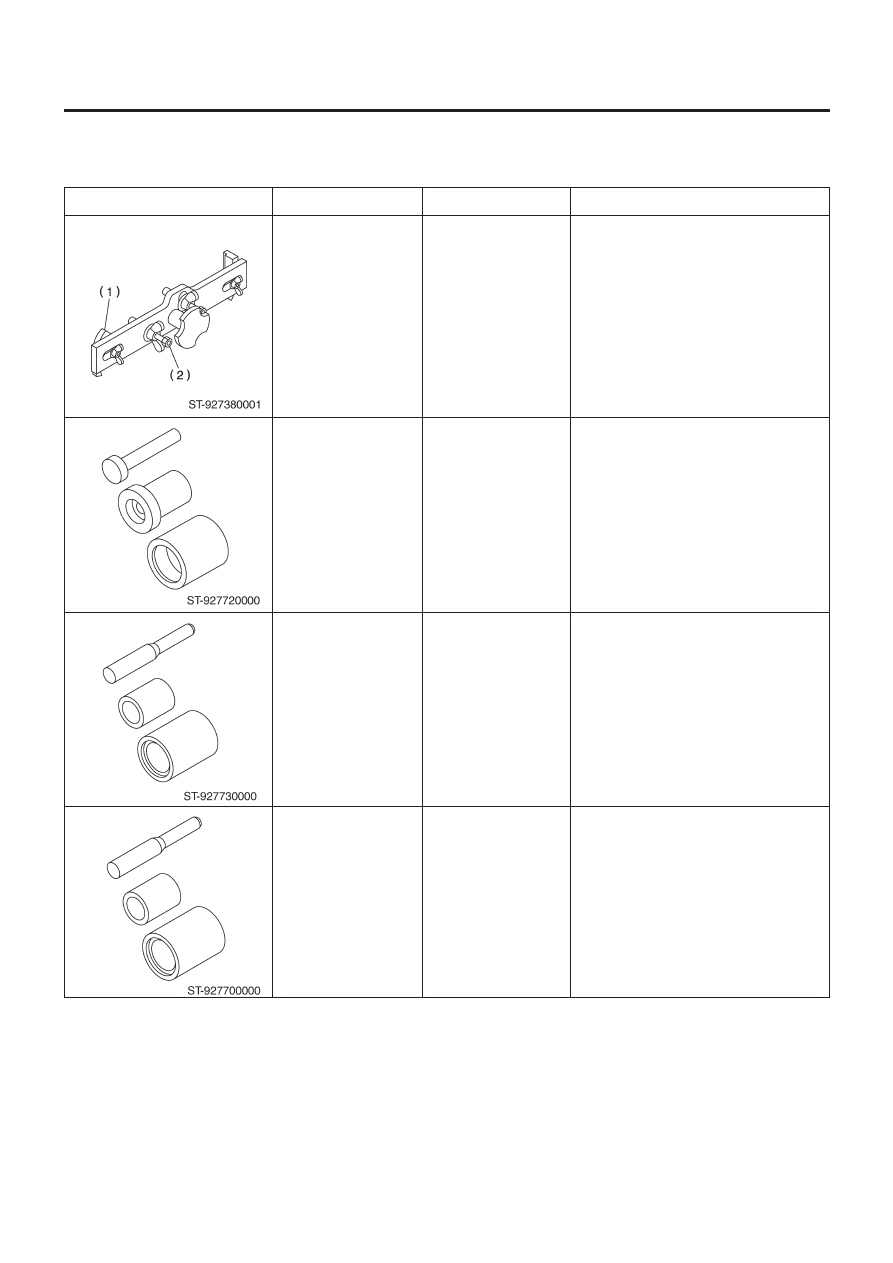

D:  ПОДГОТОВИТЕЛЬНЫЕ ИНСТРУМЕНТЫ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

927380001

927720000

927730000

927710000

АДАПТЕР

УСТАНОВЩИК
И СЪЕМНИК

УСТАНОВЩИК
И СЪЕМНИК

УСТАНОВЩИК
И СЪЕМНИК

Используется в качестве адаптера для
измерителя развала и продольного
наклона при измерении развала и
продольного наклона.
(1) 28199AC000 ПЛАСТИНА
(2)28199AC010 БОЛТ

Используется для замены передней
втулки.

Используется для замены задней втулки.

Используется для замены втулки боковой
тяги.

ОПИСАНИЕ

ПОМЕТКИ
