ПЕРЕДНЯЯ ПОДВЕСКА

Стр.

FS

ОБЩЕЕ ОПИСАНИЕ

FS-2

ПЕРЕДНЯЯ ПОДВЕСКА

1. Общее описание

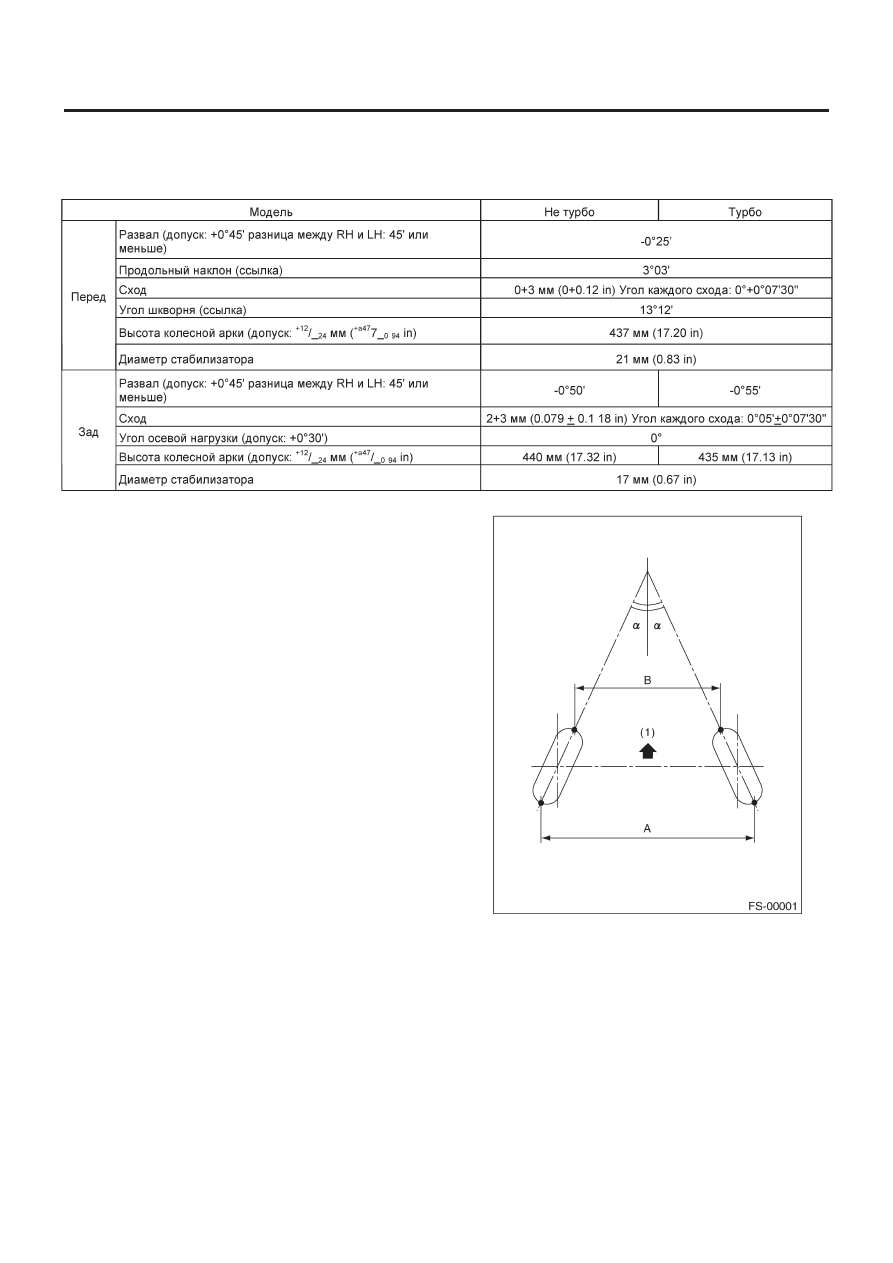

A: СПЕЦИФИКАЦИИ

ПРИМЕЧАНИЕ:
• Передняя и задняя сходимость и передний развал возмож-
но регулировать. Если допуск сходимости или развала пре-
вышает спецификации, отрегулируйте сходимость или раз-
вал в соответствии со спецификациями.
• Другие пункты, указанные в спецификации, регулировать
нельзя. Если другие пункты выходят за пределы специфика-
ции, проверьте детали подвески и соединения на предмет де-
формации и замените их на новые в случае необходимости.

(1)   Перед

A-B = Положительно: Сходимость, Отрицательно: Обратное

схождение

α = Угол каждого схода

ОБЩЕЕ ОПИСАНИЕ

FS-3

ПЕРЕДНЯЯ ПОДВЕСКА

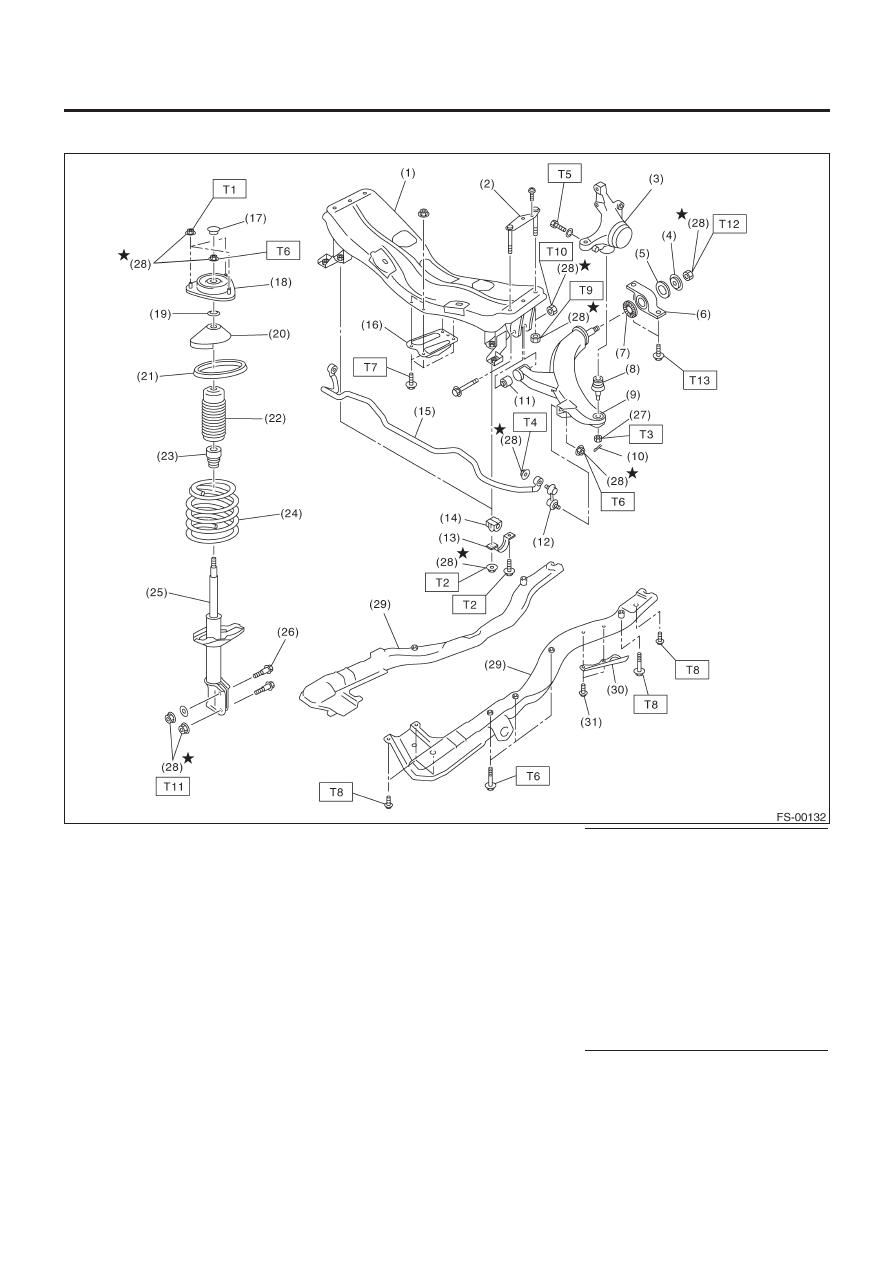

B: КОМПОНЕНТ

(1) Передняя поперечина
(2) Устройство болта
(3) Кожух
(4) Шайба
(5) Ограничительная резинка (задняя)
(6) Задняя втулка
(7) Ограничительная резинка (передняя)
(8) Шаровое соединение
(9) Поперечная тяга
(10) Шплинт
(11) Передняя втулка
(12) Тяга стабилизатора
(13) Зажим
(14) Втулка
(15) Стабилизатор
(16) Пластина для поддомкрачивания

(17) Пыльник
(18) Крепление стойки
(19) Расширитель
(20) Верхнее гнездо пружины
(21) Резиновое гнездо
(22) Пыльник
(23) Помощник
(24) Витая пружина
(25) Демпферная стойка
(26) Регулировочный болт
(27) Корончатая гайка
(28) Самоконтрящаяся гайка
(29) Подрамник
(30) Крышка
(31) Зажим

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

20 (2.0, 14.5)

T2: 25(2.5,

18.1)

T3:

40 (4.1, 30) (Далее затяните
на 60 ° или менее)

T4:

45 (4.6, 33)

T5:

50 (5.1, 37)

T6:

55 (5.6, 41)

T7: 70(7.1,

52)

T8:

71 (7.2, 52)

T9:

100 (10.2, 74)

T10:  125 (12.7, 92.3)
T11: 175(17.8,

129)

T12:  190 (19.4, 140)
T13:  250 (25.5, 184)
