Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 523

ОБЩЕЕ ОПИСАНИЕ

CL-2

СИСТЕМА СЦЕПЛЕНИЯ

1. Общее описание

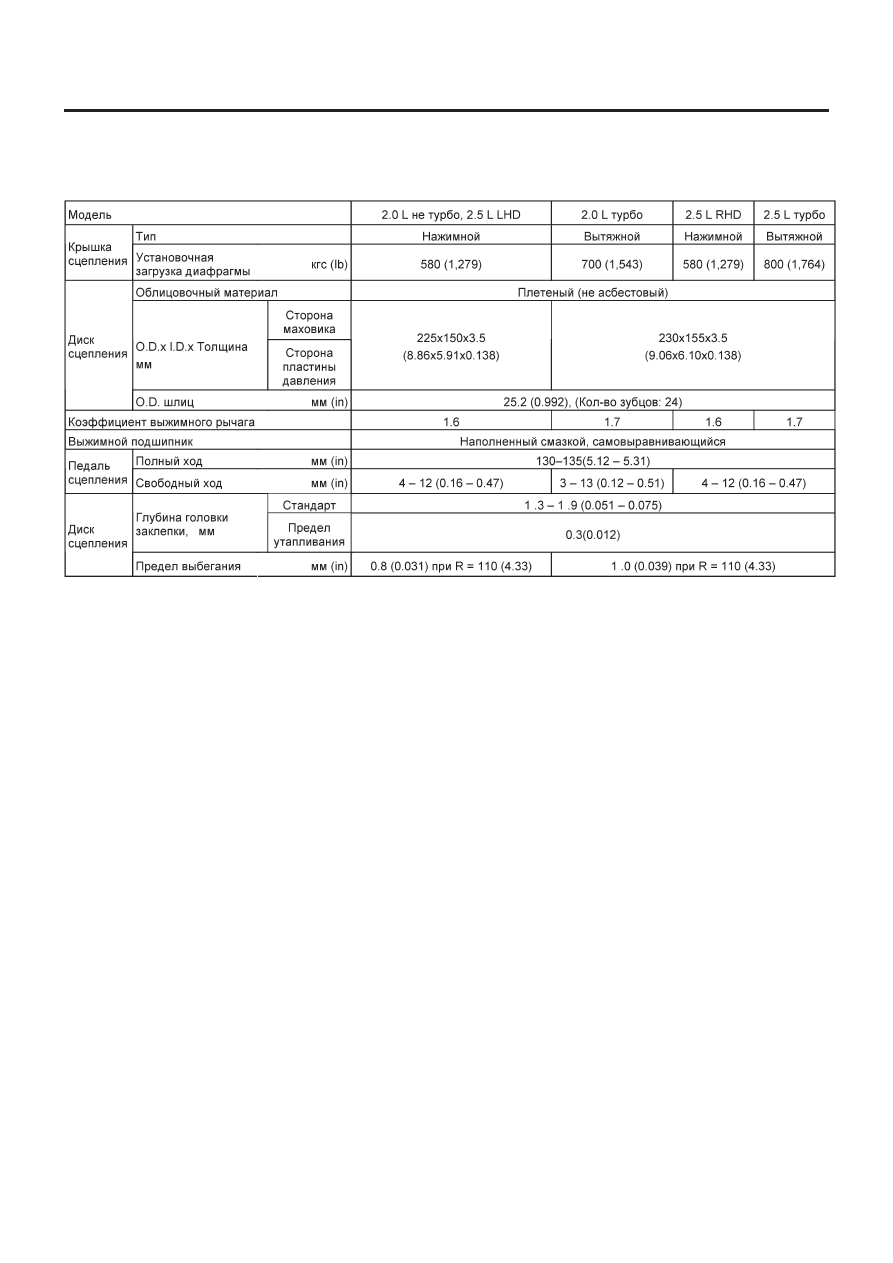

A: СПЕЦИФИКАЦИИ

I.D.: Внутренний

диаметр

O.D.: Внешний диаметр

ОБЩЕЕ ОПИСАНИЕ

CL-3

СИСТЕМА СЦЕПЛЕНИЯ

B: КОМПОНЕНТ

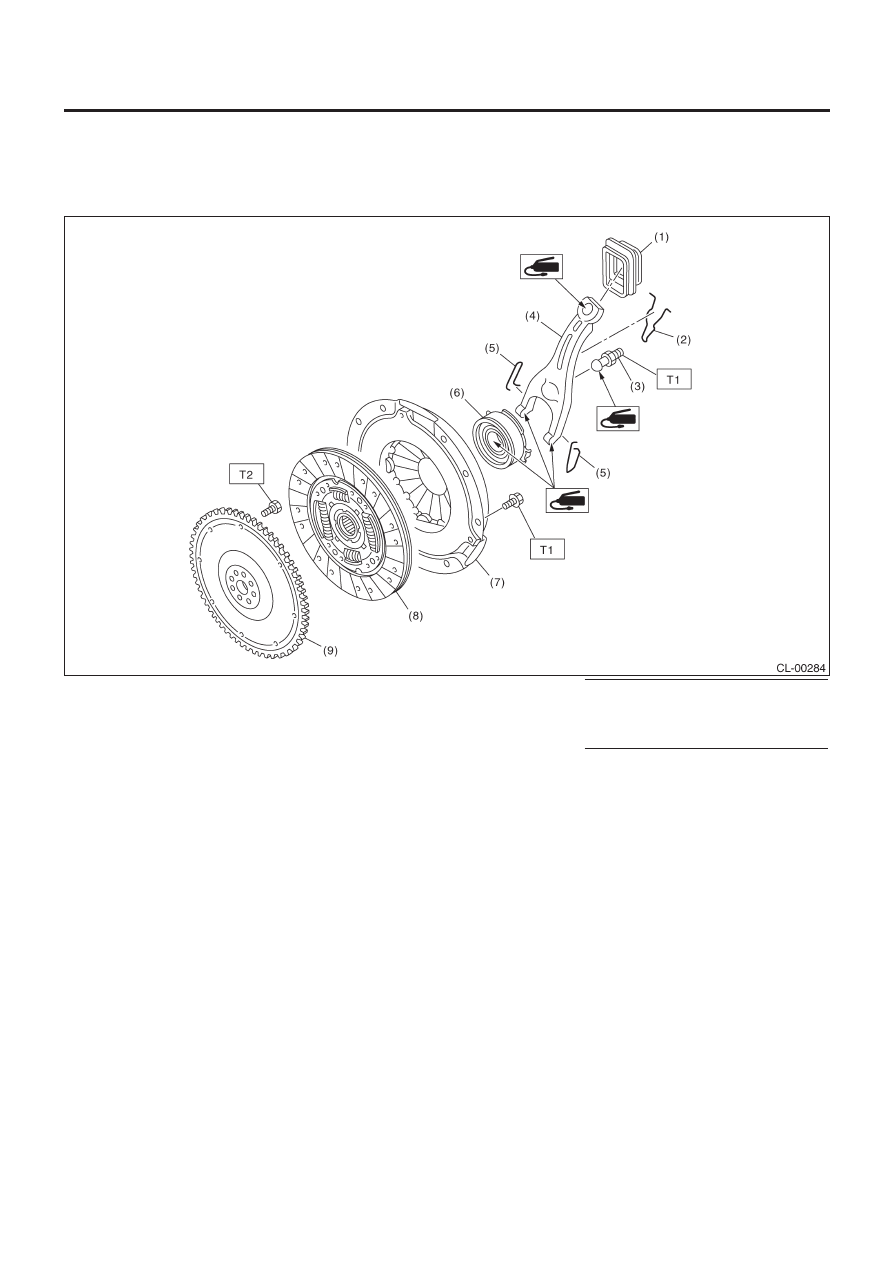

1. УСТРОЙСТВО СЦЕПЛЕНИЯ

• МОДЕЛЬ НЕ ТУРБО

(1) Выжимной рычаг сцепления и пыльник
(2) Пружина фиксатора
(3) Стержень
(4) Выжимной рычаг сцепления
(5) Зажим

(6) Выжимной подшипник
(7) Крышка сцепления
(8) Диск сцепления
(9) Маховик

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    16 (1.6,11.8)
T2:    72 (7.3, 52.8)

ОБЩЕЕ ОПИСАНИЕ

CL-4

СИСТЕМА СЦЕПЛЕНИЯ

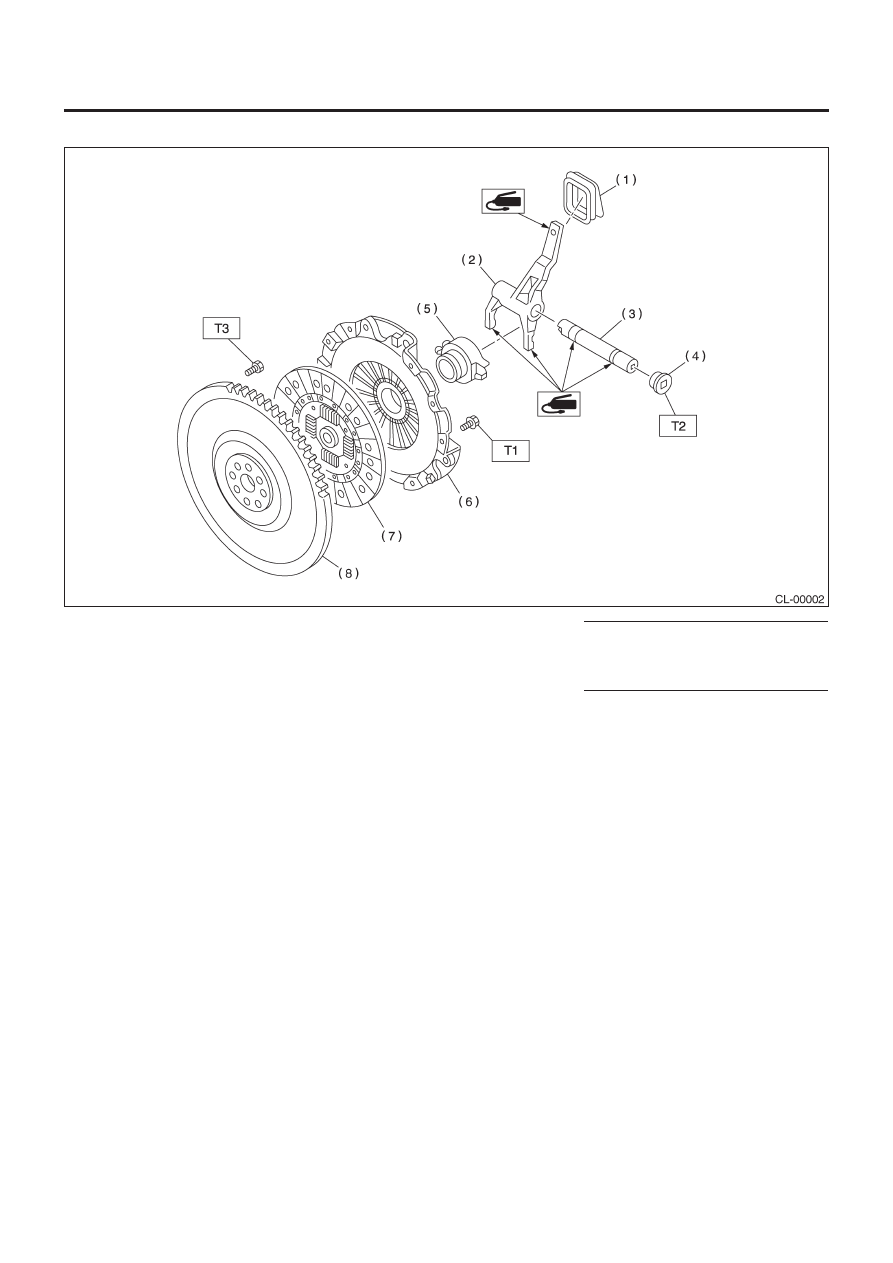

• МОДЕЛЬ ТУРБО

(1) Выжимной рычаг сцепления и пыльник
(2) Выжимной рычаг сцепления
(3) Вал выжимного рычага
(4) Заглушка

(5) Выжимной подшипник
(6) Крышка сцепления
(7) Диск сцепления
(8) Маховик

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    16 (1.6,11.8)
T2:    44 (4.5, 32.5)
T3:    72 (7.3, 52.8)

ОБЩЕЕ ОПИСАНИЕ

CL-5

СИСТЕМА СЦЕПЛЕНИЯ

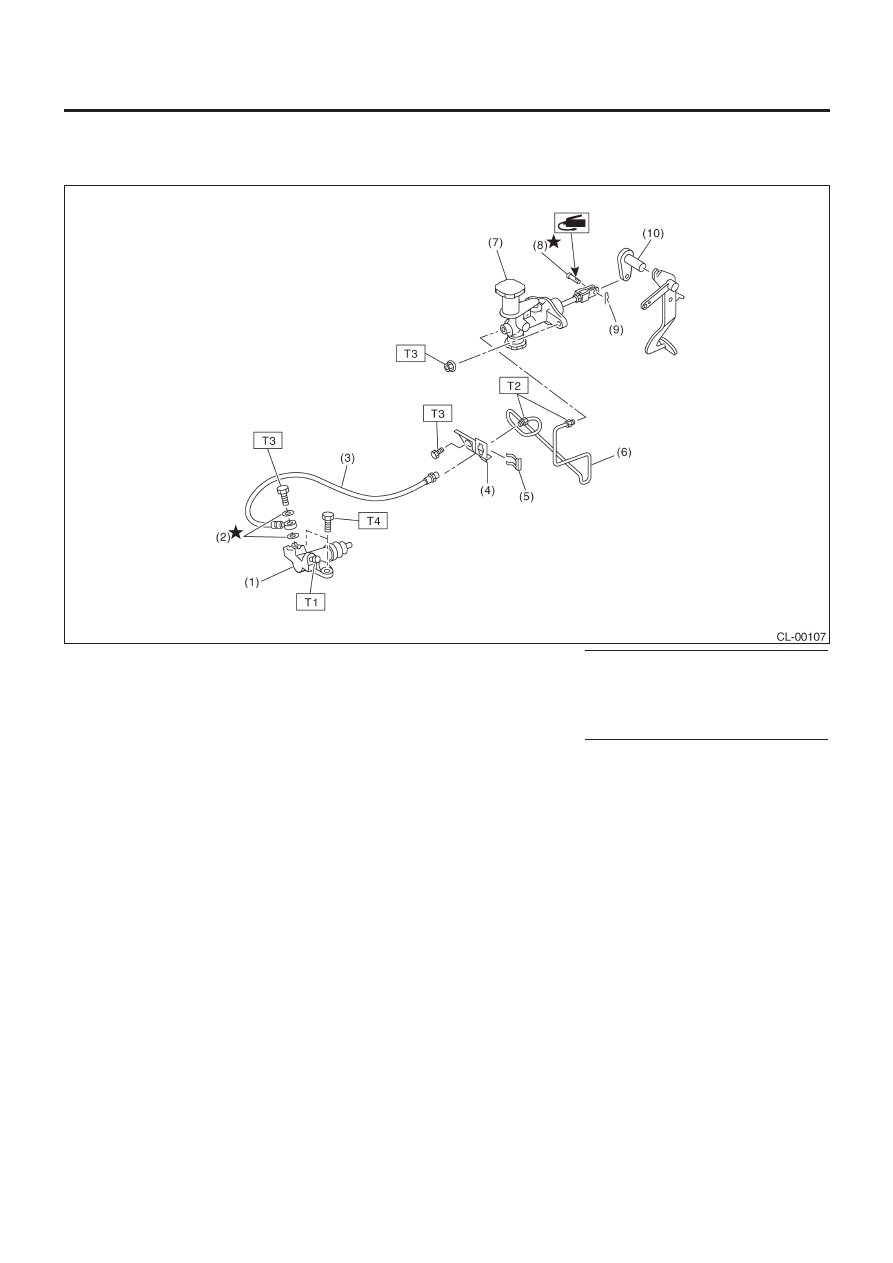

2. ТРУБКА СЦЕПЛЕНИЯ И ШЛАНГ (МОДЕЛЬ НЕ ТУРБО)

• МОДЕЛЬ LHD

(1) Рабочий цилиндр
(2) Шайба
(3) Шланг сцепления
(4) Кронштейн
(5) Зажим

(6) Трубка
(7) Устройство главного цилиндра
(8) Штифт
(9) Обжимочный фиксатор
(10) Рычаг

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    8 (0.8, 5.8)
T2:     15 (1.5,10.8)
T3:     18 (1.8, 13.0)
T4:    37(3.8, 27.5)
