ОБЩЕЕ ОПИСАНИЕ

5МТ-10

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

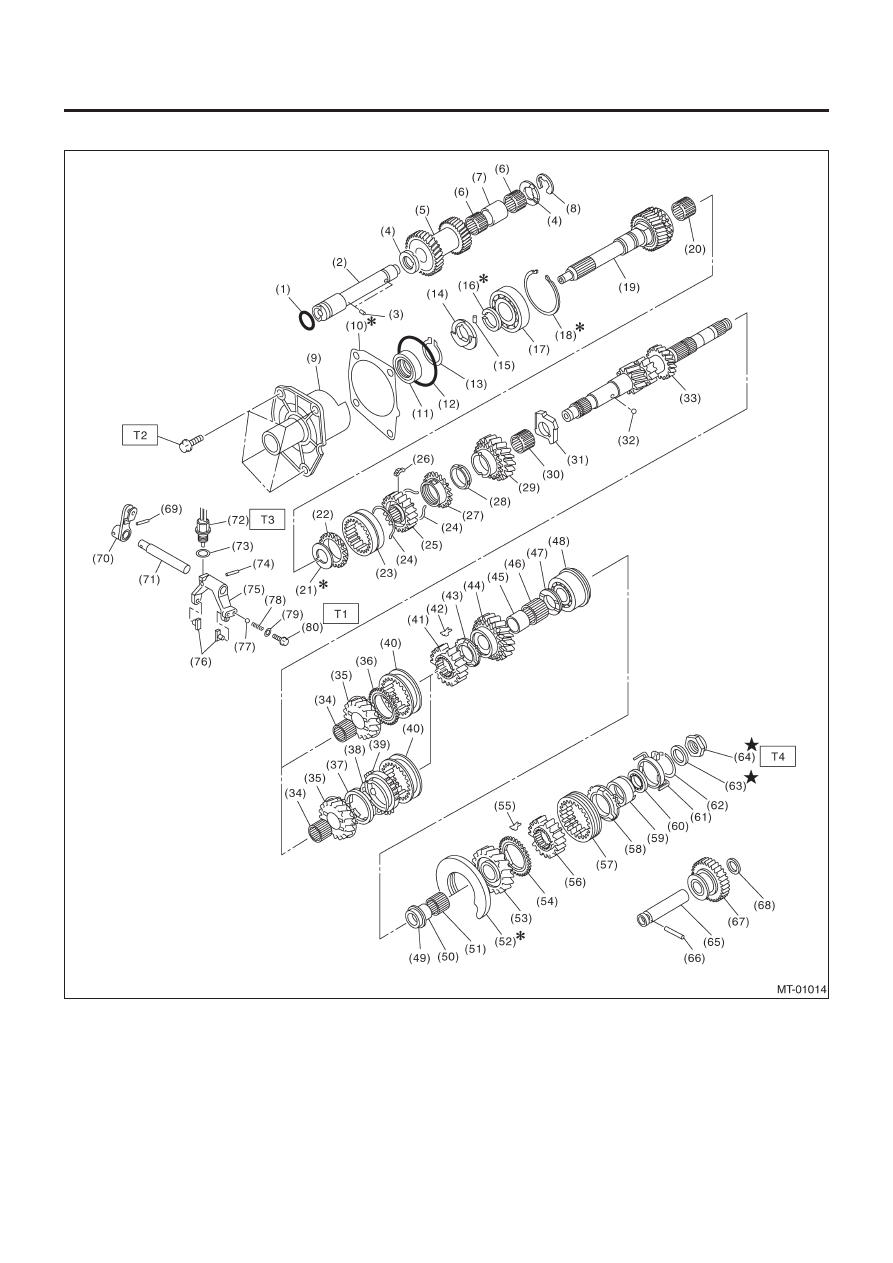

4. УСТРОЙСТВО ГЛАВНОГО ВАЛА (С ДВОЙНЫМ ДИАПАЗОНОМ)

ОБЩЕЕ ОПИСАНИЕ

5МТ-11

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

(1) Кольцевой

уплотнитель

(2) Контрвал

«высокой-низкой»

(3) Шпилька

детонации

(4) Контршайба

«высокой-низкой»

(5) Контршестерня
(6) Игольчатый

подшипник

(7) Кольцо

контршестерни

(8)  Обжимочное кольцо (Внешн.-19)
(9)  Держатель входного вала
(10) Прокладка входного вала
(11) Масляный уплотнитель
(12) Кольцевой уплотнитель
(13) Обжимочное кольцо (Внешн.-28)
(14) Сдавливатель масла
(15) Прямая шпилька
(16) Обжимочное кольцо (Внешн.-28)
(17) Шариковый подшипник
(18) Обжимочное кольцо (Внутр.-68)
(19) Входной вал
(20) Игольчатый подшипник
(21) Обжимочное кольцо (Внешн.-25)
(22) Блокировочное кольцо

«высокой-низкой»

(23) Соединительная муфта

«высокой-низкой»

(24) Пружина синхронизатора

«высокой-низкой»

(25) Муфта синхронизатора

«высокой-низкой»

(26) Вставной ключ переключения
(27) Блокировочное кольцо

«высокой-низкой»

(28) Фрикционный демпфер

(29) Входная низкая шестерня
(30) Игольчатый подшипник
(31) Расширитель входной низкой

шестерни

(32) Шарик
(33) Главный вал
(34) Игольчатый подшипник
(35) Ведущая шестерня 3-й
(36)  Блокировочное кольцо 3-1 (модель 2.0 L)
(37) Внутреннее блокировочное кольцо

(модель 2.5L)

(38)  Конус синхронизатора 3-й (модель 2.5 L)
(39) Внешнее блокирующее кольцо

(модель 2.5L)

(40) Соединительная муфта 3-й – 4-й
(41) Втулка синхронизатора 3-й – 4-й
(42) Вставной ключ переключения 3-й – 4-й
(43) Блокировочное кольцо 4-й
(44) Ведущая шестерня 4-й
(45) Кольцо игольчатого подшипника 4-й
(46) Игольчатый подшипник
(47) Упорная шайба 4-й
(48) Шариковый подшипник
(49) Упорная шайба 5-й
(50) Кольцо игольчатого подшипника 5-й
(51) Игольчатый подшипник
(52) Задний диск главного вала
(53) Ведущая шестерня 5-й
(54) Блокировочное кольцо 5-й
(55) Вставной ключ переключения

5-й-Реверса

(56) Втулка синхронизатора 5-й-Реверса
(57) Соединительная муфта 5-й-Реверса

(58) Блокировочное кольцо реверса
(59) Конус синхронизатора реверса
(60) Шариковый подшипник
(61) Стопор конуса синхронизатора
(62) Обжимочное кольцо
(63) Запорная шайба
(64) Запорная гайка
(65) Вал шкива реверса
(66) Прямая шпилька
(67) Шкив реверса
(68) Шайба
(69) Прямая шпилька
(70) Рычаг переключателя

«высокой-низкой»

(71) Вал переключателя «высокой-низкой»
(72) Переключатель «низкой»
(73) Прокладка
(74) Прямая шпилька
(75) Вилка переключателя

«высокой-низкой»

(76) Вставка переключателя

«высокой-низкой»

(77) Шарик
(78) Пружина
(79) Прокладка
(80) Заглушка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

9.75 (0.99, 7.2)

T2:

20 (2.0, 14.5)

T3:

25 (2.5, 18.1)

T4:

120 (12.2, 88.5)

ОБЩЕЕ ОПИСАНИЕ

5МТ-12

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

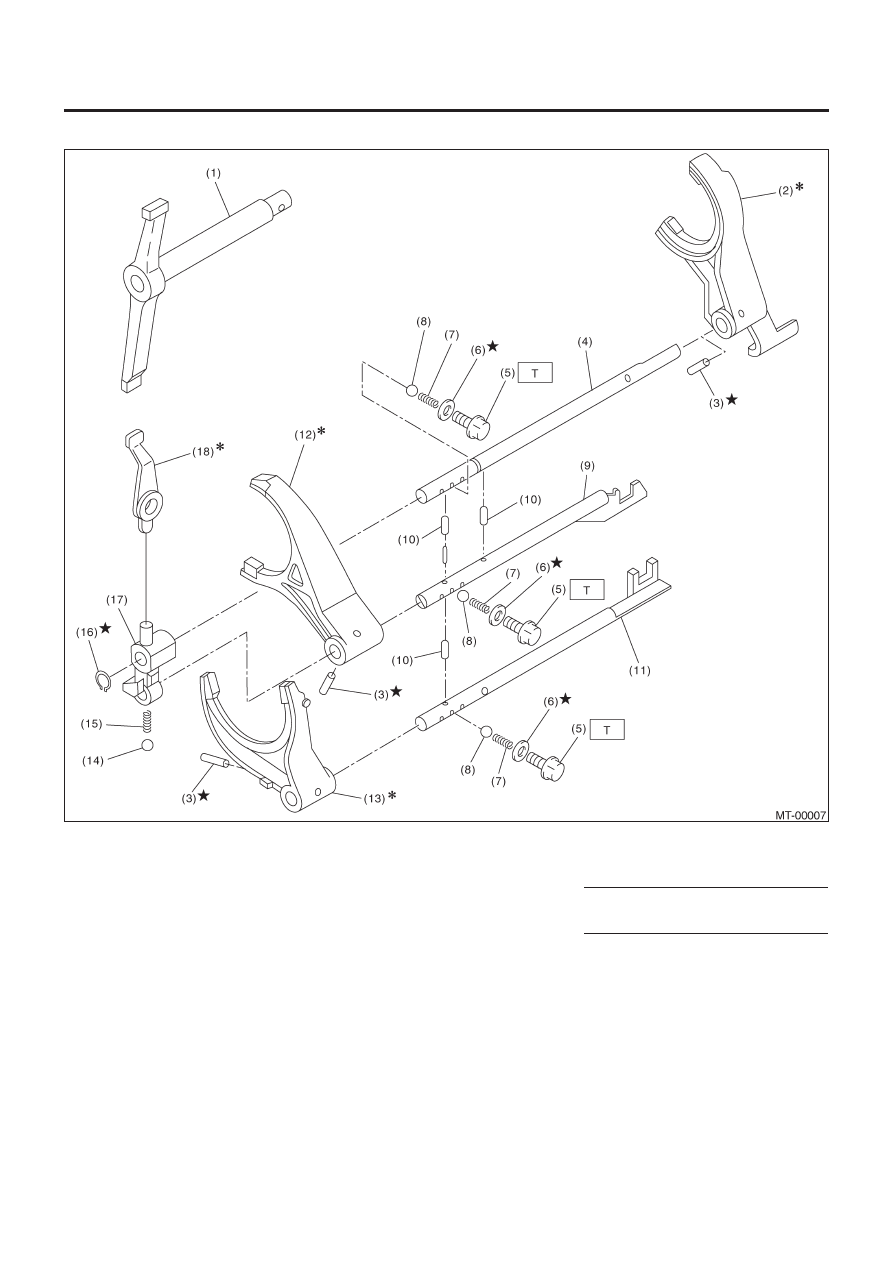

5. ВИЛКА ПЕРЕКЛЮЧАТЕЛЯ И ШТОК ПЕРЕКЛЮЧАТЕЛЯ

(1) Рычаг переключателя
(2) Вилка переключателя 5-й
(3) Прямая шпилька
(4) Шток вилки реверса
(5) Проверочный шаровой клапан
(6) Прокладка
(7) Проверочная шаровая пружина

(8) Шарик
(9) Шток вилки 3-й – 4-й
(10) Блокировочный плунжер
(11) Шток вилки 1-й – 2-й
(12) Вилка переключателя 3-й – 4-й
(13) Вилка переключателя 1-й – 2-й
(14) Шарик

(15) Пружина
(16) Обжимочное кольцо (Внешнее)
(17) Рычаг штока реверсивной вилки
(18) Рычаг переключения реверса

Момент затяжки: Н•м (кгс-м, ft-lb)

T:

20 (2.0, 14.5)

ОБЩЕЕ ОПИСАНИЕ

5МТ-13

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

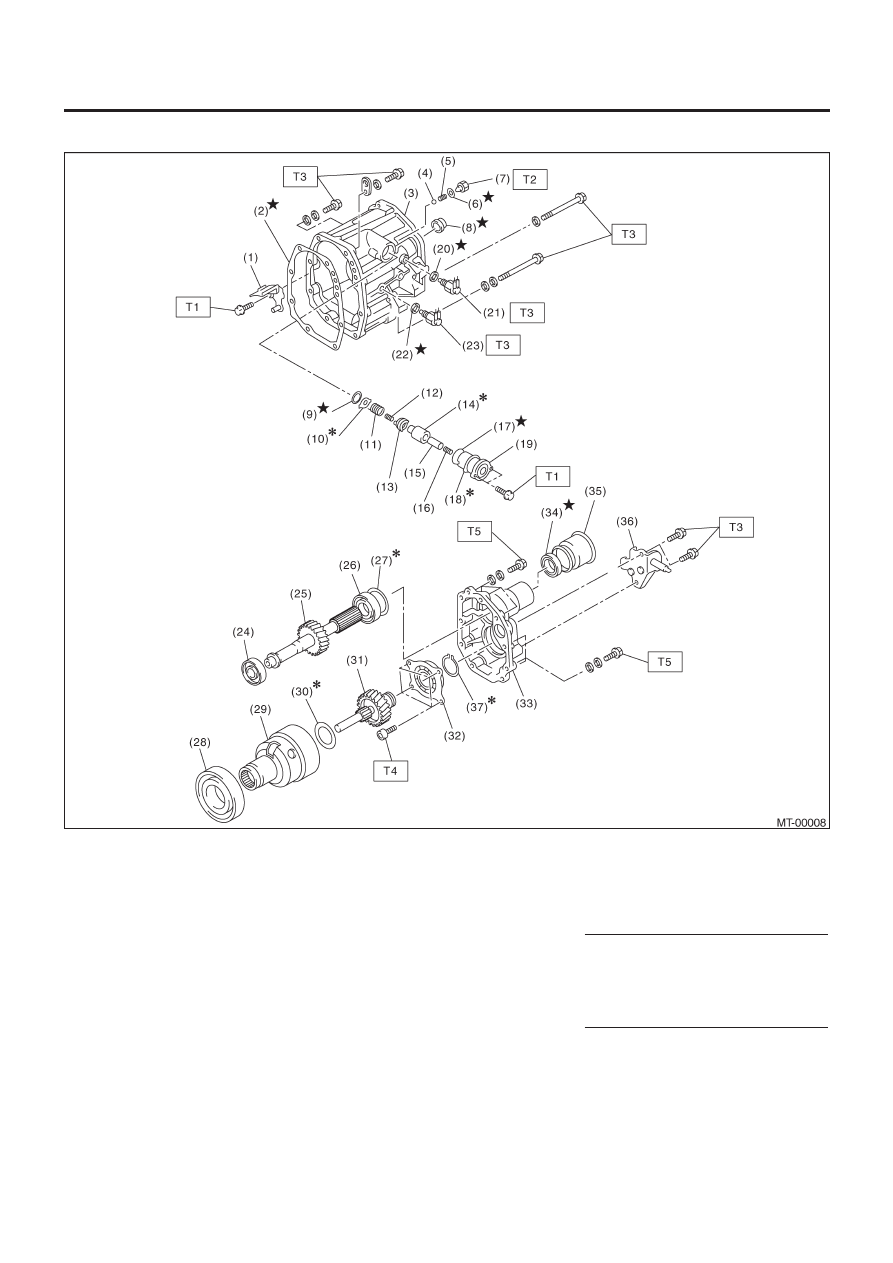

6. ПЕРЕХОДНЫЙ КОРПУС И ДОБАВКА (МОДЕЛЬ БЕЗ МАСЛЯНОГО НАСОСА)

(1) Масляная направляющая
(2) Прокладка
(3) Переходный корпус
(4) Шарик
(5) Пружина с упором на реверс
(6) Прокладка
(7) Заглушка
(8) Сальник
(9) Обжимочное кольцо (Внутреннее)
(10) Пластина ограничения реверса
(11) Пружина ограничения реверса
(12) Возвратная пружина реверса
(13) Ограничительный кулачок реверса
(14) Вал с упором на реверс
(15) Крышка возвратной пружины

(16) Возвратная пружина
(17) Кольцевой уплотнитель
(18) Регулировочная прокладка
(19) Муфта ограничения реверса
(20) Прокладка
(21) Нейтральный переключатель
(22) Прокладка
(23) Переключатель огней заднего хода
(24) Роликовый подшипник
(25) Переходная ведомая шестерня
(26) Роликовый подшипник
(27) Регулировочная шайба
(28) Шариковый подшипник
(29) Межосевой дифференциал
(30) Регулировочная шайба

(31) Переходная ведущая шестерня
(32) Шариковый подшипник
(33) Добавочный корпус
(34) Сальник
(35) Пыльник
(36) Кронштейн переключения
(37) Обжимочное кольцо

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:   6.4 (0.65, 4.7)
T2:    9.75 (1.0, 7.2)
T3:   24.5 (2.5, 18.1)
T4:   26 (2.7, 20)
T5:   40 (4.1, 29.7)
