Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 488

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-108

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

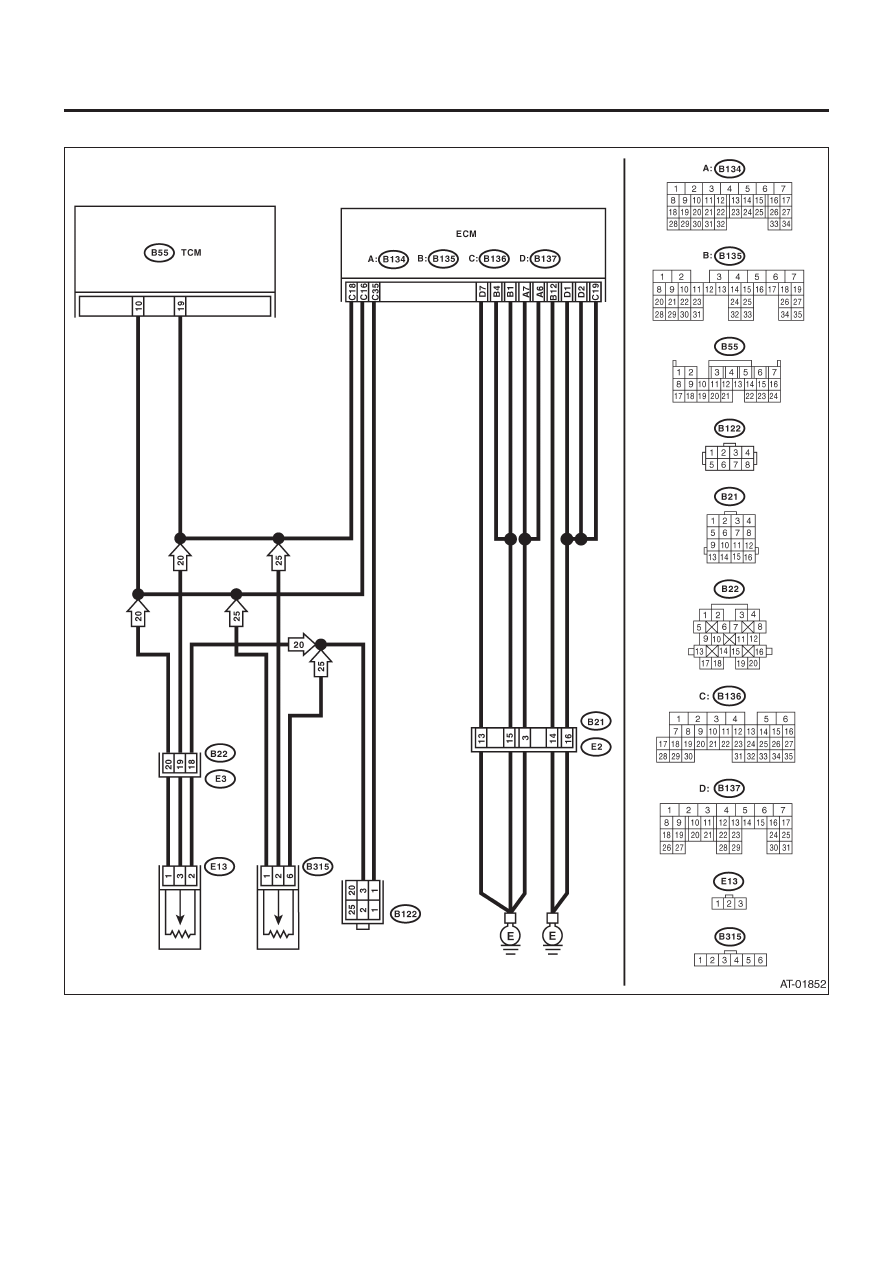

• Модель RHD

Соединительный коннектор

Датчик

положения

дросселя

Датчик

положения педали

акселератора

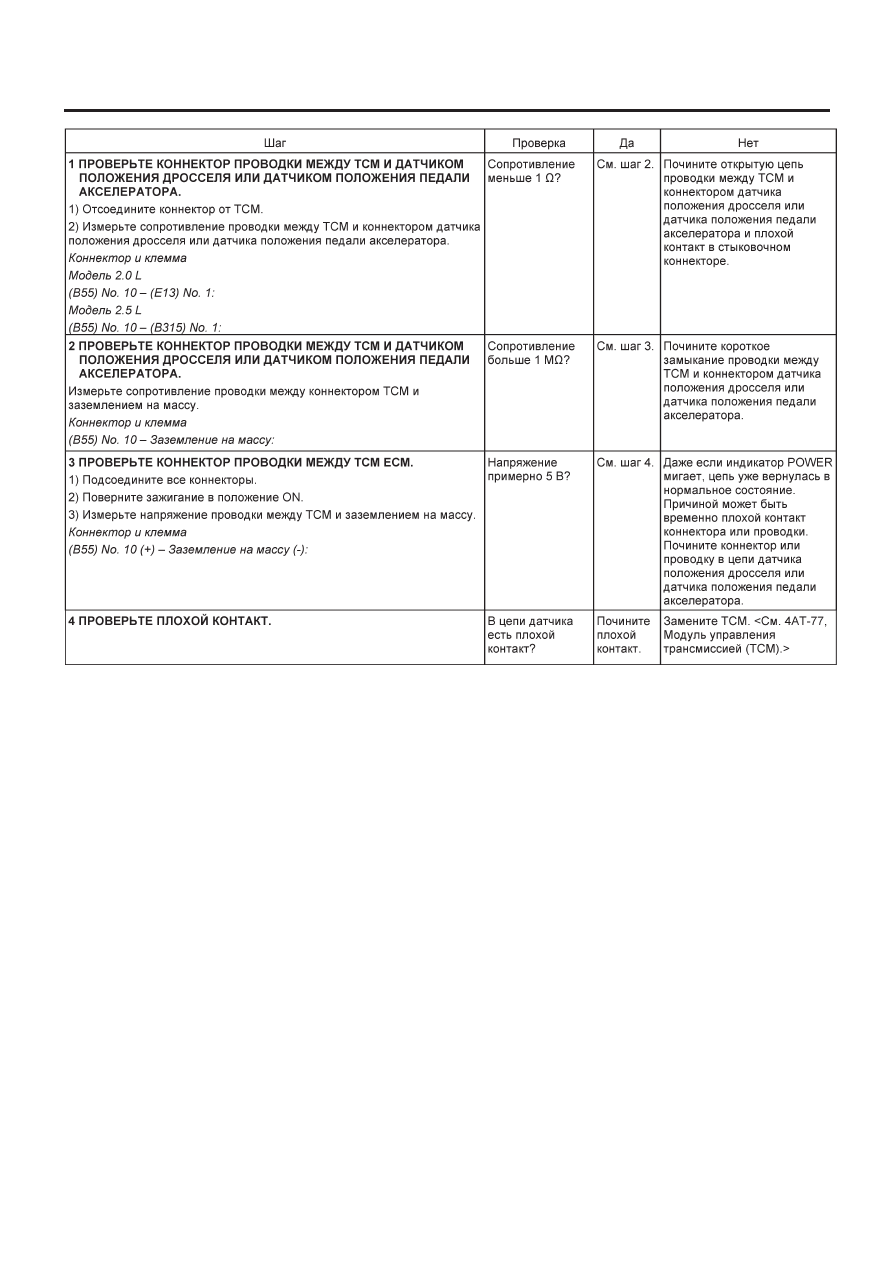

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-109

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-110

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

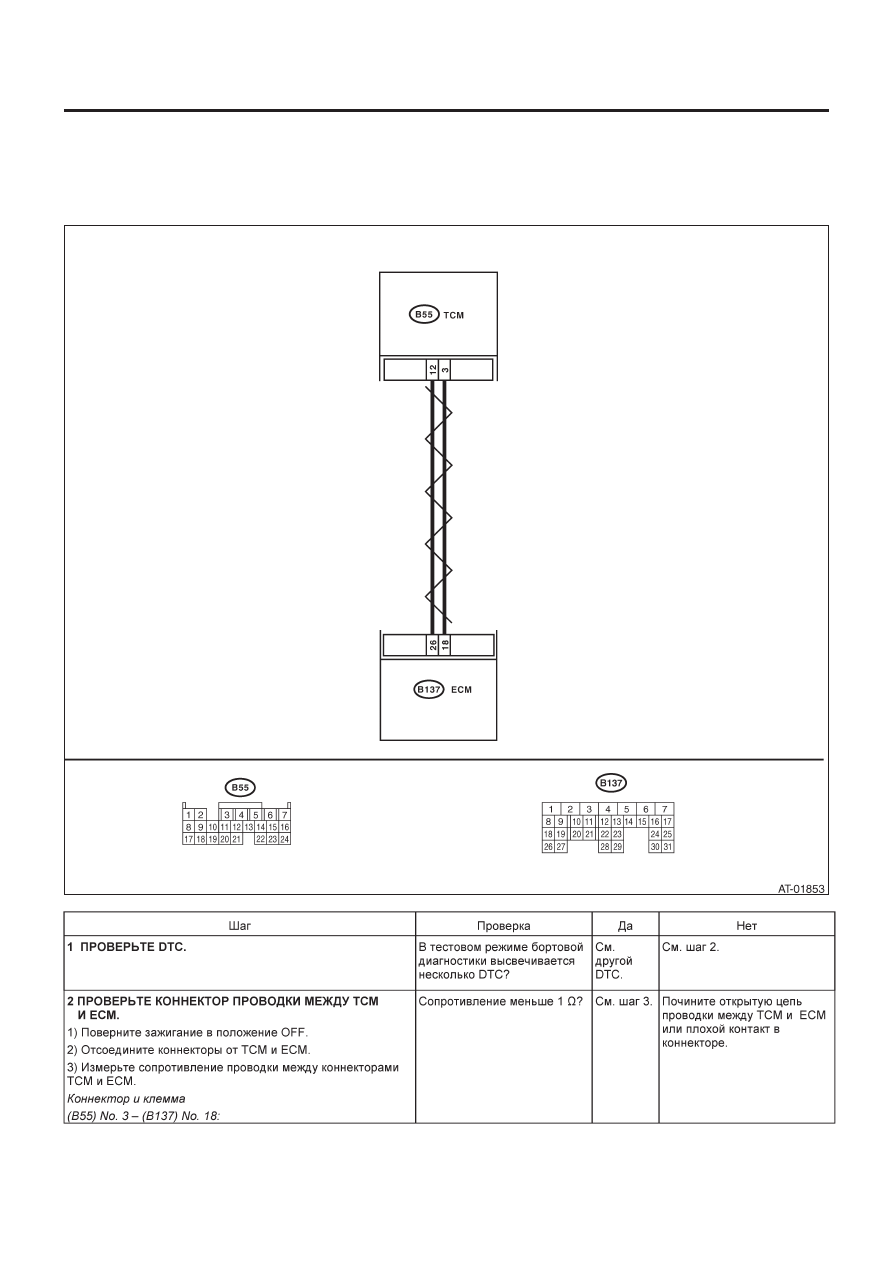

AA:DTC P1718 ЦЕПЬ КОММУНИКАЦИИ CAN

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Цепь входного сигнала ТСМ открыта или замкнута.

ДИАГРАММА ПРОВОДКИ:

Перекрученный провод

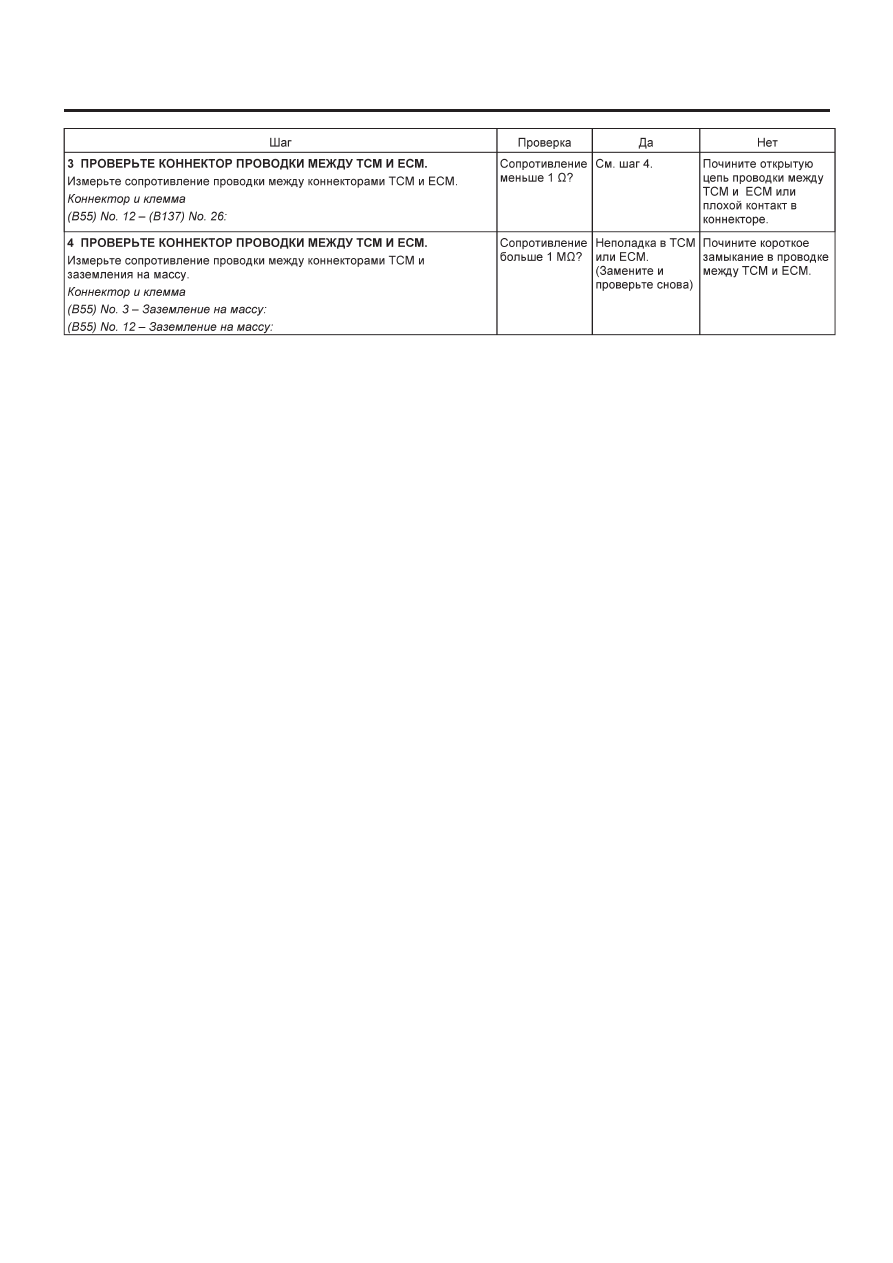

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4DOTC)-111

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
