Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 444

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-48

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-49

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

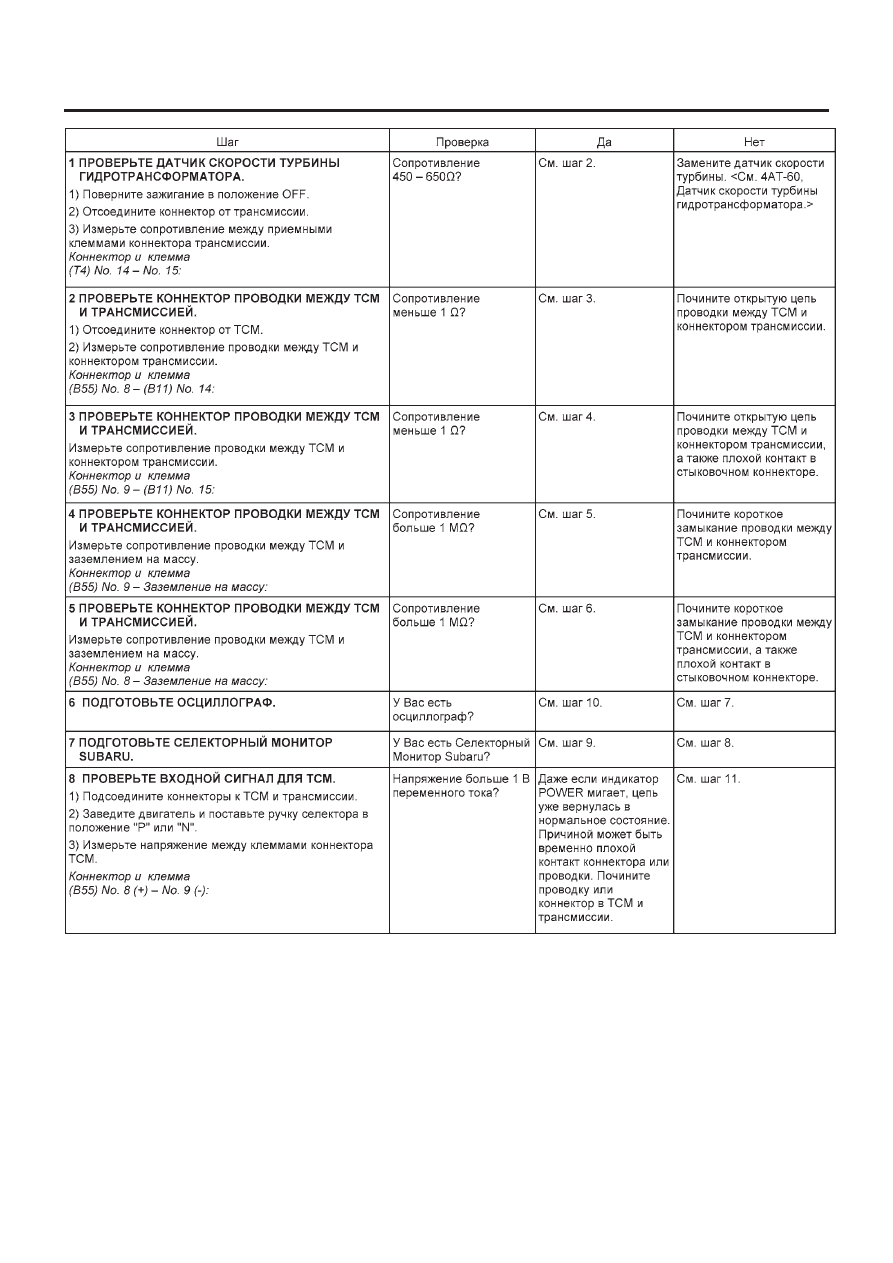

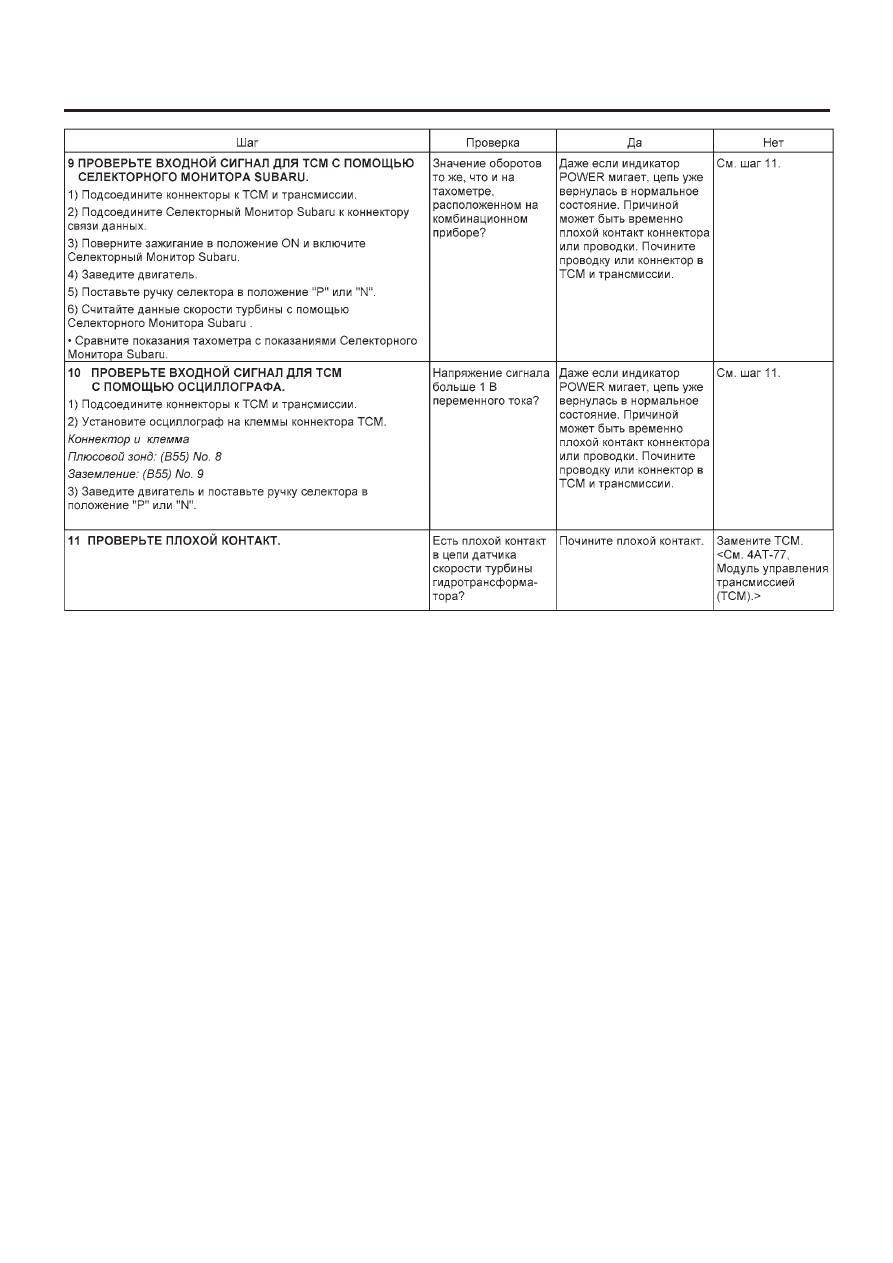

Е:   DTC 36 ДАТЧИК СКОРОСТИ ТУРБИНЫ ГИДРОТРАНСФОРМАТОРА

ДИАГНОЗ:
Цепь входного сигнала TCM открыта или замкнута.

СИМПТОМ НЕПОЛАДКИ:
Чрезмерная встряска при переключении.

ДИАГРАММА ПРОВОДКИ:

Датчик

скорости

турбины

гидротранс-

форматора

Коннектор защиты

и соединения
заземления датчика

Модель LHD

Модель RHD

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-50

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

4AT(H4SO)-51

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)
