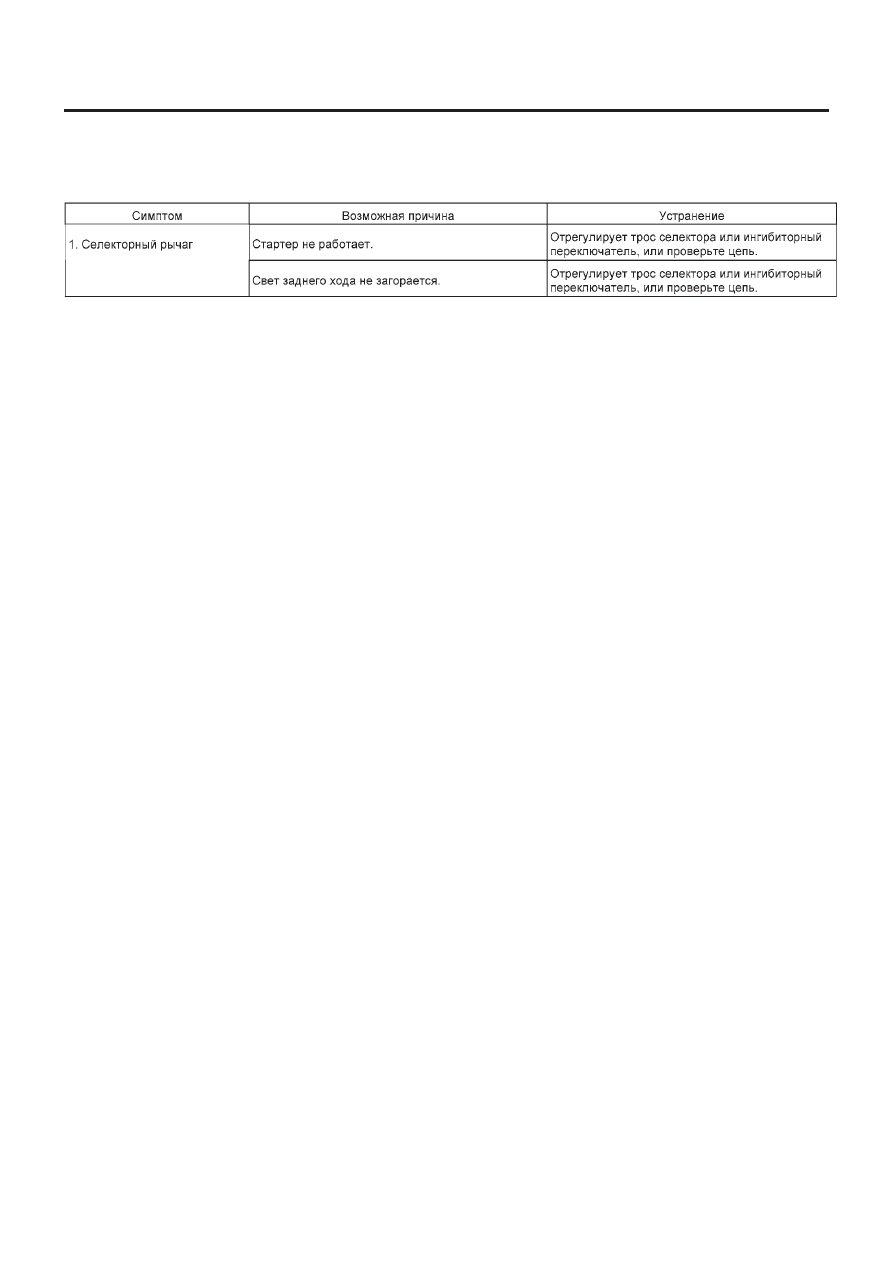

ОБЩАЯ ТАБЛИЦА ДИАГНОСТИКИ

CS-26

СИСТЕМА УПРАВЛЕНИЯ

8. Общая таблица диагностики

A:  ОСМОТР

1.  Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2.  Жидкость автоматической трансмиссии . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

3.  Масло дифференциала . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

4.  Дорожный тест . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

5.  Тест на торможение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

6.  Тест на задержку во времени  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

7.  Тест линейного давления  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

8.  Тест давления переходной муфты  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

9.  Устройство автоматической трансмиссии  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39

10.  Система крепления трансмиссии  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

11.  Сальник  добавочного корпуса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49

12.  Сальник бокового фиксатора дифференциала  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50

13.  Ингибиторный переключатель  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51

14.  Передний датчик скорости автомобиля  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

15.  Задний датчик скорости автомобиля  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59

16.  Датчик скорости турбины гидротрансформатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

17.  Корпус контрольного клапана  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

18.  Сброс воздуха контрольного клапана  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70

19.  Соленоиды переключения, Рабочие соленоиды и датчик температуры ATF . . . . . . . . . . . . . . . . .71

20.  Переходный рабочий соленоид и корпус клапана  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

21.  Фильтр ATF  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76

22.  Модуль управления трансмиссией (TCM)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

23.  Резистор падения  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

24.  Трубка и шланг охладителя ATF  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79

25.  Охладитель ATF (с функцией подогрева)  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

26.  Вентиляционный шланг  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87

27.  Заливная масляная трубка  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

28.  Устройство муфты гидротрансформатора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

29.  Добавочный корпус  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .90

30.  Переходная муфта . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92

31.  Ведомая шестерня редуктора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97

32.  Ведущая шестерня редуктора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99

33.  Стояночный предохранитель  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101

34.  Корпус муфты гидротрансформатора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102

35.  Кожух масляного насоса . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105

36.  Вал ведущей шестерни  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .111

37.  Передний дифференциал . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .117

38.  Главный корпус AT  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .123

39.  Устройство управления трансмиссией  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .142

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

Стр.

4АТ

ОБЩЕЕ ОПИСАНИЕ

4АТ-2

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

1. Общее описание

A: СПЕЦИФИКАЦИИ

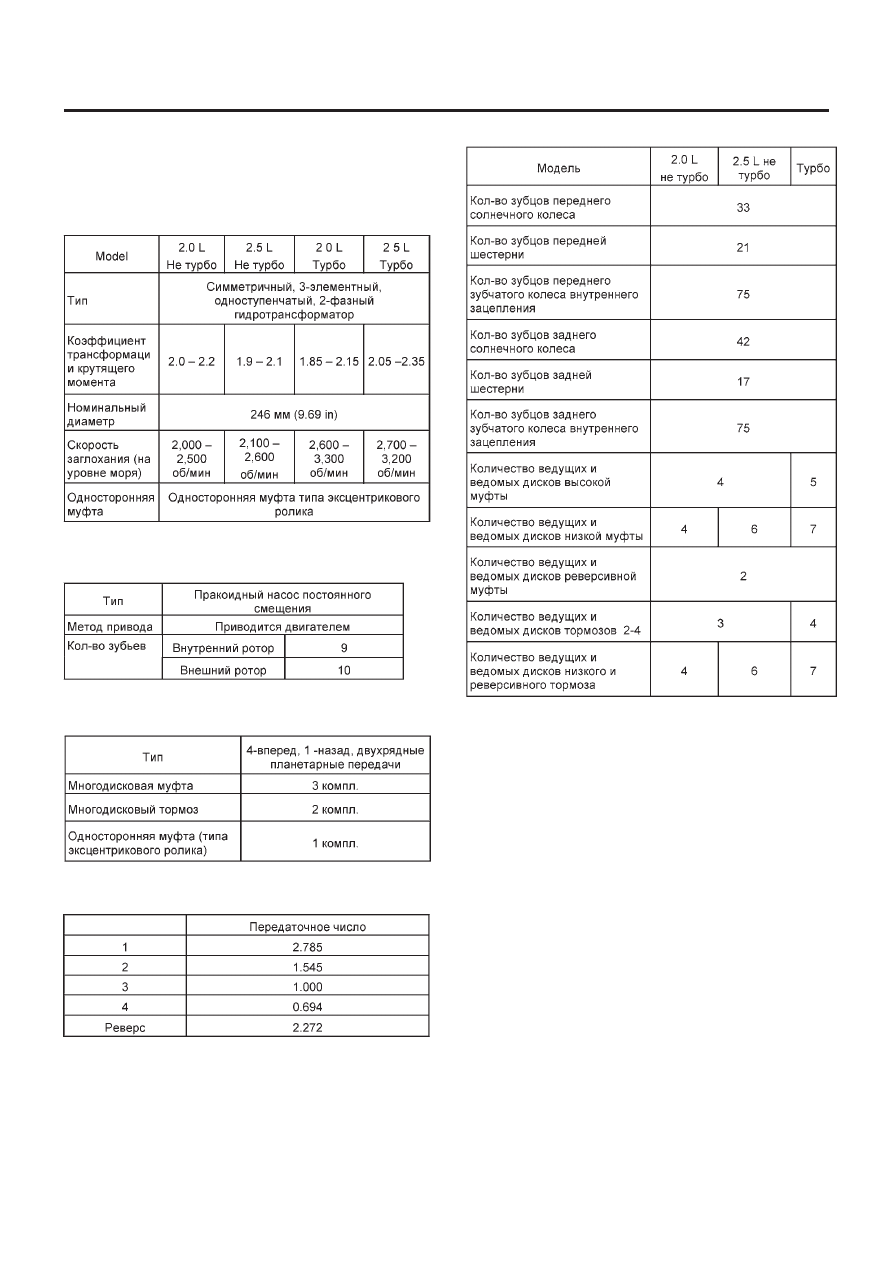

1. МУФТА ГИДРОТРАНСФОРМАТОРА

2. МАСЛЯНЫЙ НАСОС

3. ЭЛЕМЕНТ УПРАВЛЕНИЯ ТРАНСМИССИЕЙ

4. КОЭФФИЦИЕНТ ПЕРЕДАТОЧНОГО ЧИСЛА

5. ПЛАНЕТАРНАЯ ПЕРЕДАЧА И ДИСК

ОБЩЕЕ ОПИСАНИЕ

4АТ-3

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

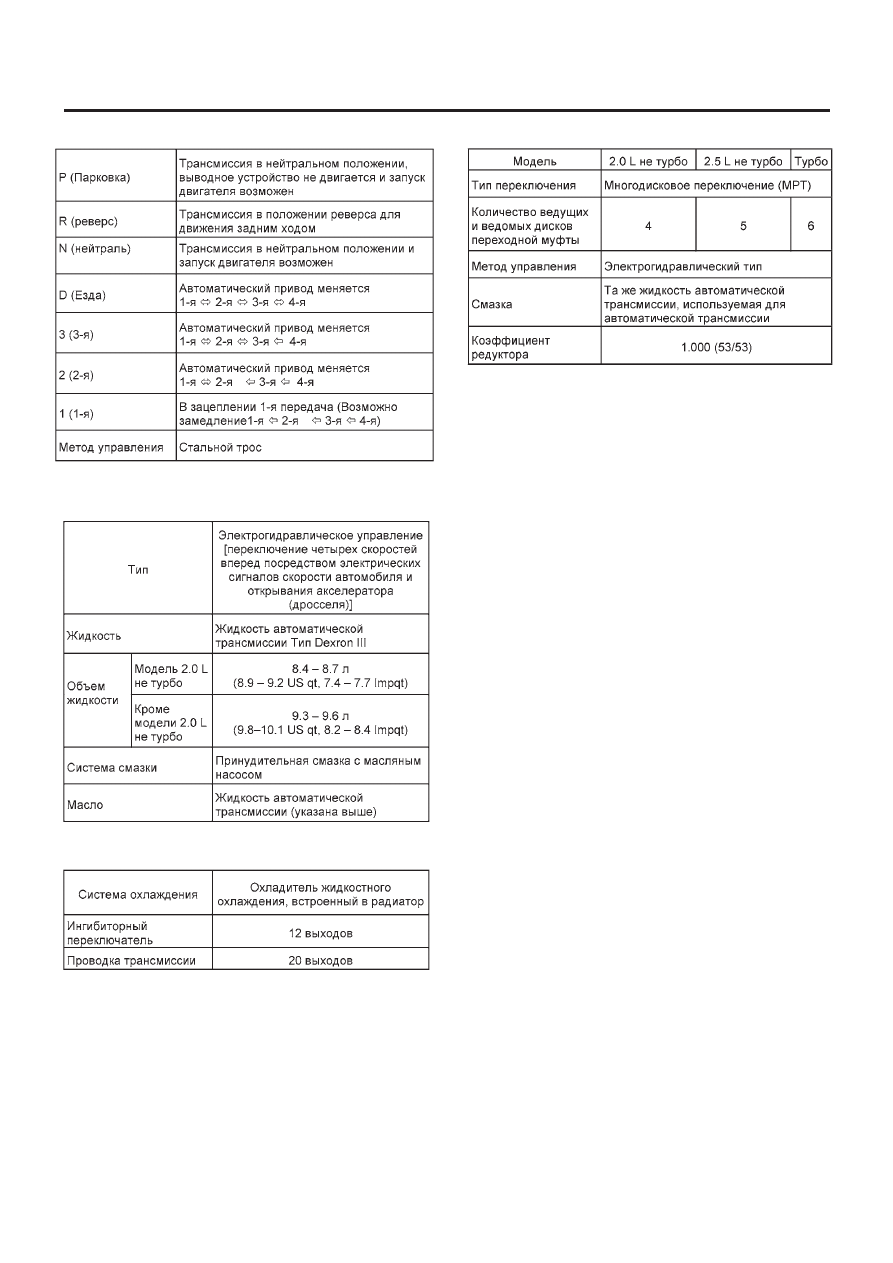

6. ПОЛОЖЕНИЕ СЕЛЕКТОРА

7. УПРАВЛЕНИЕ ГИДРАВЛИКОЙ И СМАЗКА

8. ОХЛАЖДЕНИЕ И ПРОВОДКА

9. ПЕРЕХОД
