Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 375

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-204

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-205

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

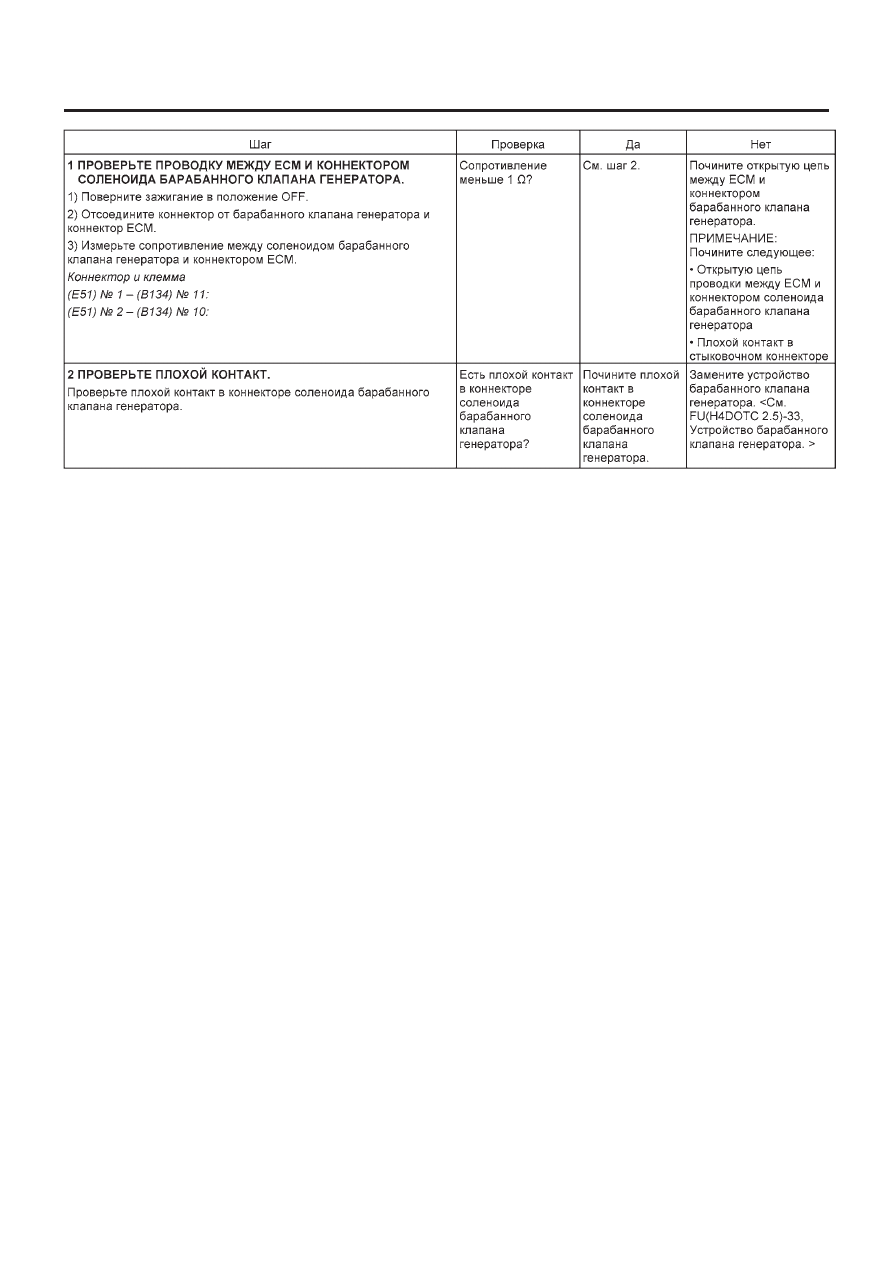

BL: DTC P1096 НЕПОЛАДКА ЦЕПИ СИГНАЛА 2 БАРАБАННОГО КЛАПАНА ГЕНЕРАТОРА

(ОТКРЫТО)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу после обнаружения неполадки

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

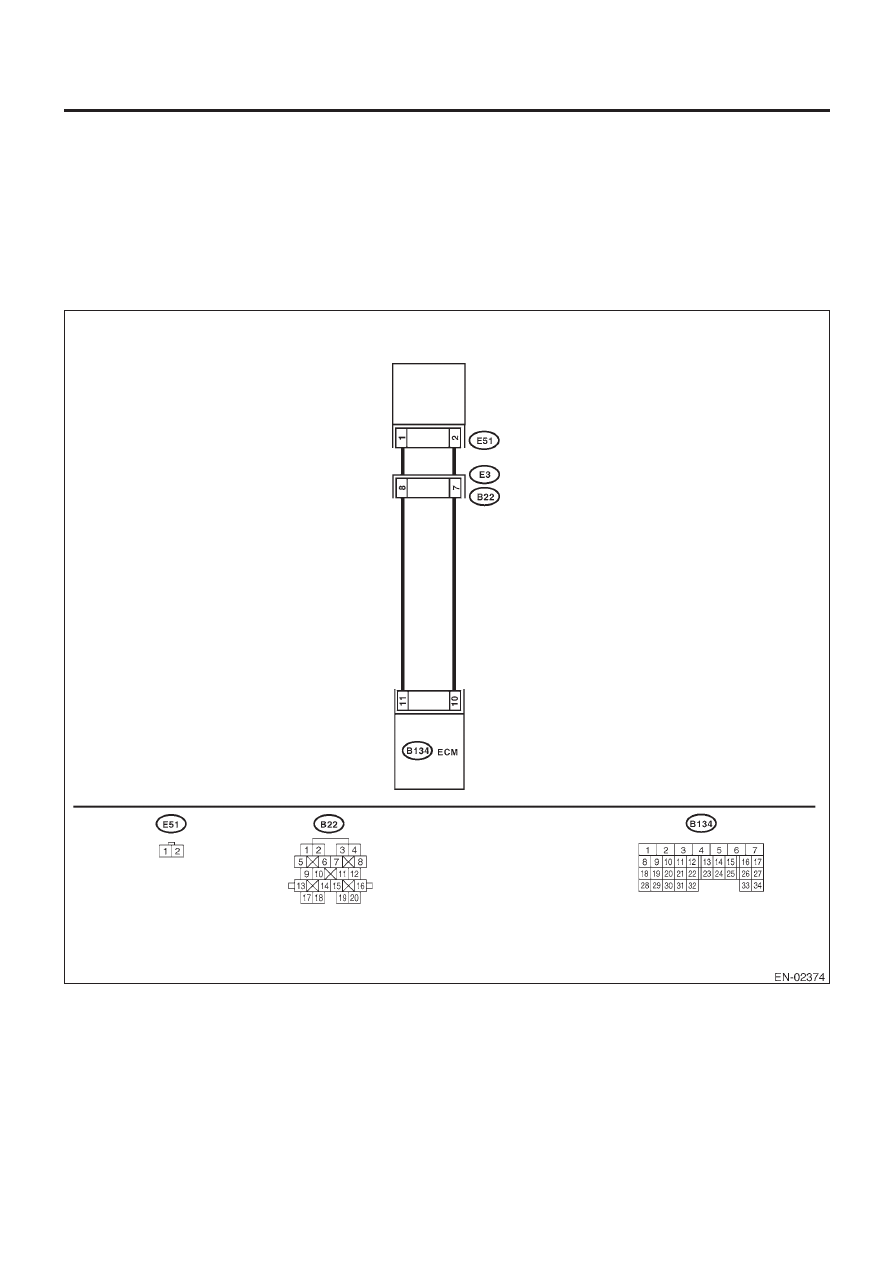

ДИАГРАММА ПРОВОДКИ:

Соленоид барабанного клапана

генератора LH

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-206

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-207

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

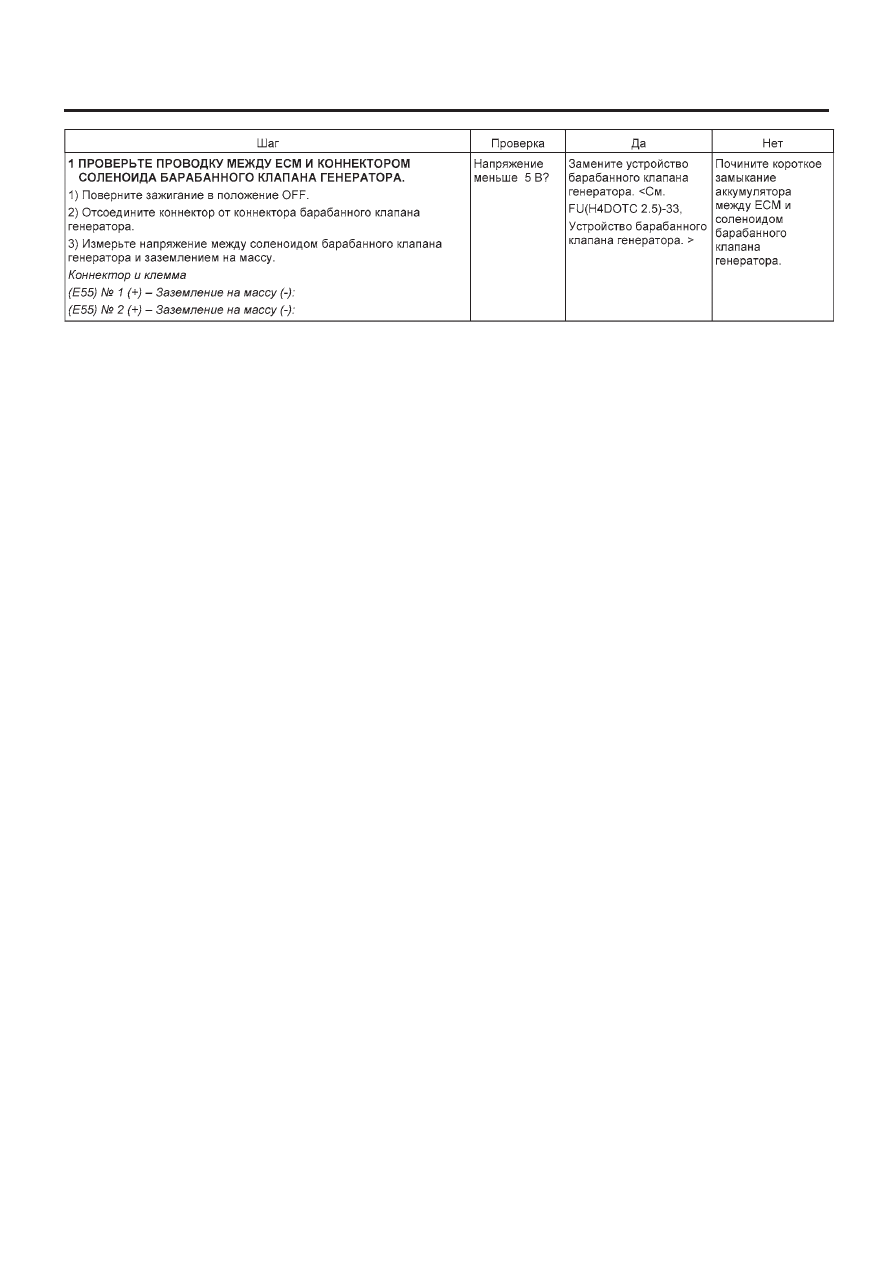

BM: DTC P1097 НЕПОЛАДКА ЦЕПИ СИГНАЛА 2 БАРАБАННОГО КЛАПАНА ГЕНЕРАТОРА

(ЗАМКНУТО)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу после обнаружения неполадки

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

ДИАГРАММА ПРОВОДКИ:

Соленоид барабанного клапана

генератора LH
