Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 368

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-176

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AV: DTC P0692 ВЫСОКАЯ ЦЕПЬ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ ОХЛАДИТЕЛЯ 1

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Два следующих один за другим ездовых цикла с неполадкой

СИМПТОМ НЕПОЛАДКИ:
• Вентилятор радиатора работает неправильно.
• Перегрев

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-177

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

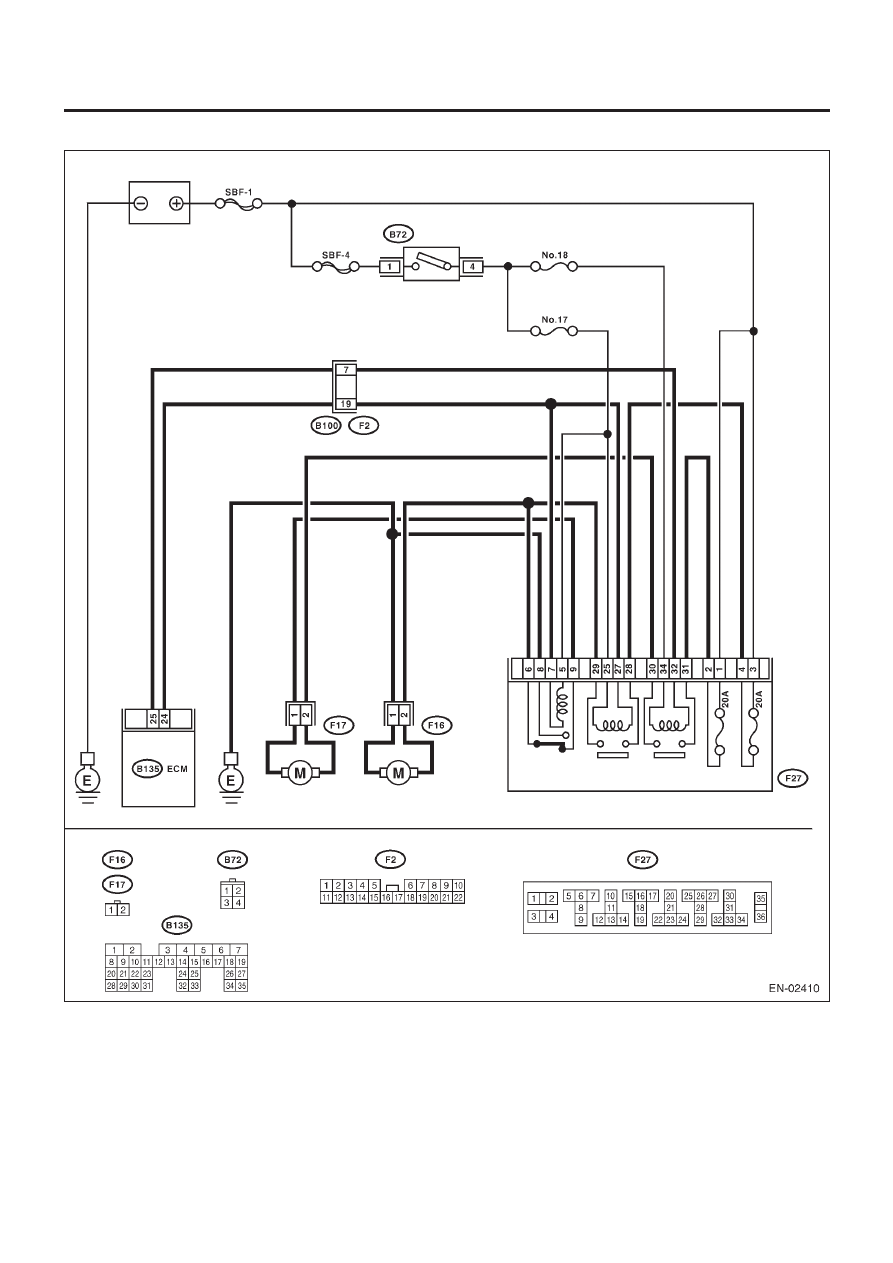

ДИАГРАММА ПРОВОДКИ:

Мотор

вспомогательного

вентилятора

Мотор

вспомогательного

вентилятора

Переключатель
зажигания

Держатель реле кондиционера воздуха

Аккумулятор

Реле режимов
вентилятора

Реле
вспомогательного
вентилятора

Реле
главного
вентилятора

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-178

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AW: DTC P0700 СИСТЕМА УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (ЗАПРОС MIL)

ПРИМЕЧАНИЕ
Для информации о процедуре диагностики см. раздел АТ. См. 4АТ(H4SO)-2, ПРОЦЕДУРА, Общая процедура диагностики.

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-179

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

АХ: DTC P0851 НИЗКИЙ ВХОДНОЙ СИГНАЛ ЦЕПИ НЕЙТРАЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ

(МОДЕЛЬ АТ)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Два следующих один за другим ездовых цикла с неполадкой

СИМПТОМ НЕПОЛАДКИ:
Ошибка холостого хода

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

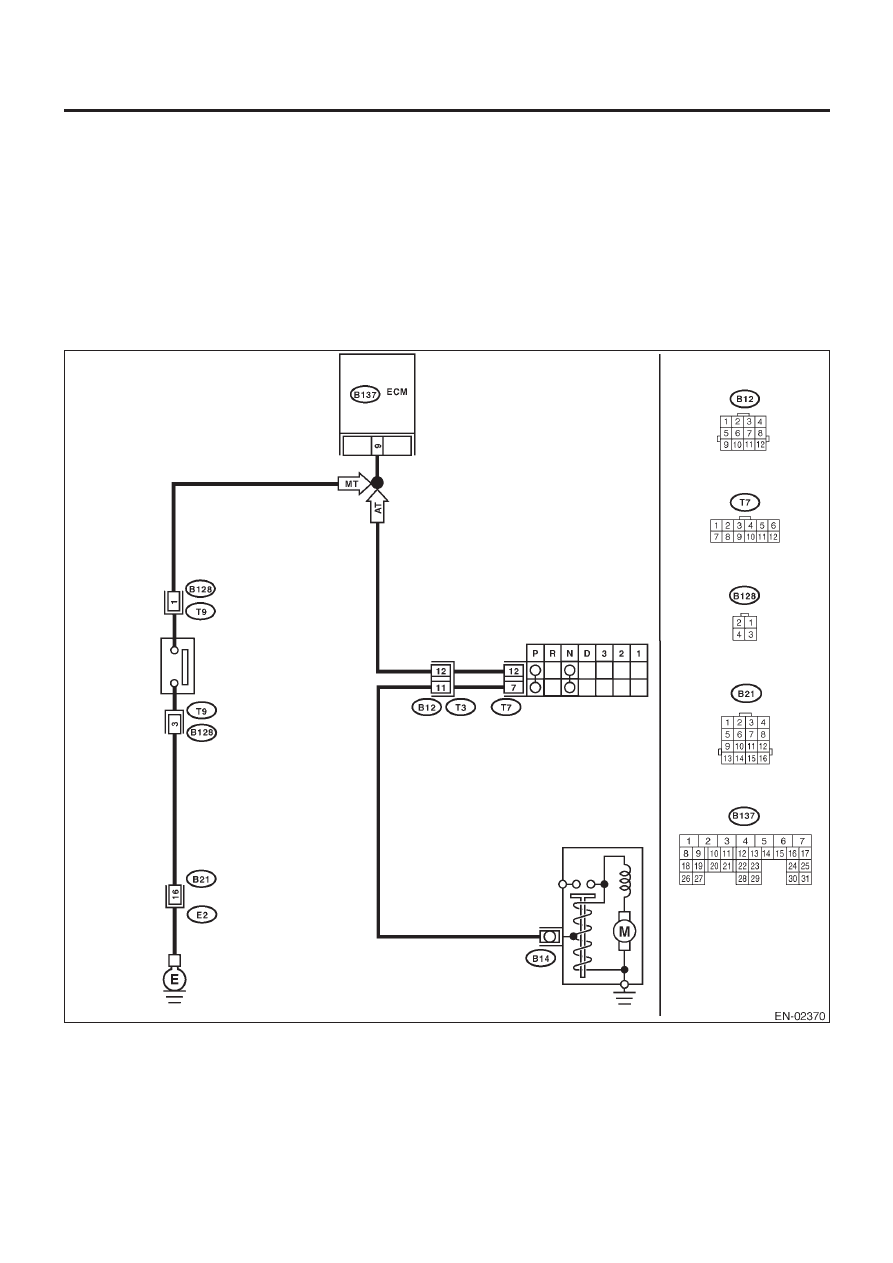

ДИАГРАММА ПРОВОДКИ:

Мотор стартера

Переключатель
нейтрального
положения

Ингибиторный переключатель
