Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 342

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-72

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-73

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

В:  DTC P0032 ВЫСОКАЯ ЦЕПЬ УПРАВЛЕНИЯ ОТОПИТЕЛЯ HO2S (УСТРОЙСТВО 1 ДАТЧИК 1)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу же после обнаружения неполадки

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

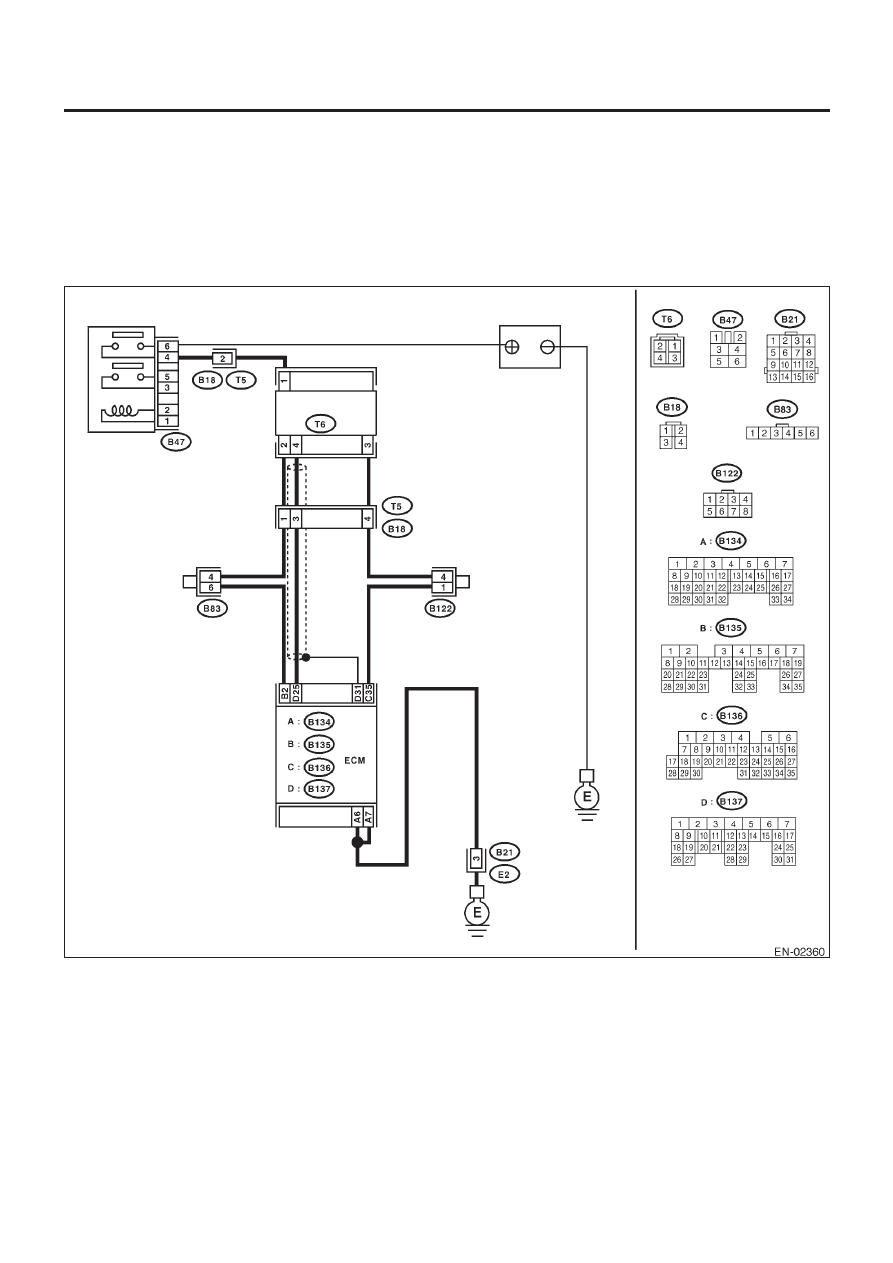

ДИАГРАММА ПРОВОДКИ:

Передний датчик
кислорода (A/F)

Главное реле

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-74

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC 2.5)-75

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

С:   DTC P0037 НИЗКАЯ ЦЕПЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ HO2S (УСТРОЙСТВО 1 ДАТЧИК 2)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу после обнаружения неполадки

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC 2.5)-42, ОПЕРА-
ЦИЯ, Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC 2.5)-35, Режим осмотра.>.

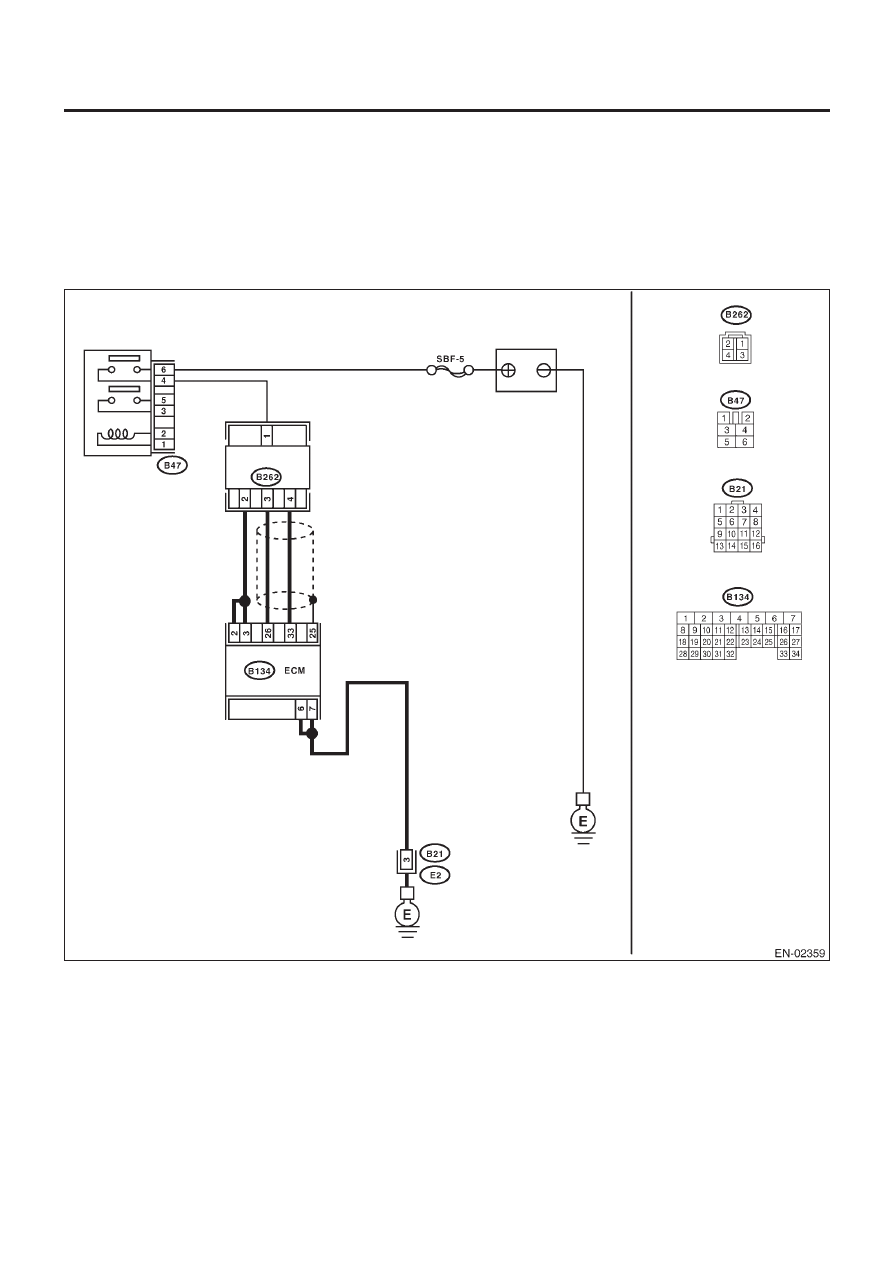

ДИАГРАММА ПРОВОДКИ:

Задний датчик
кислорода

Главное реле

Аккумулятор
