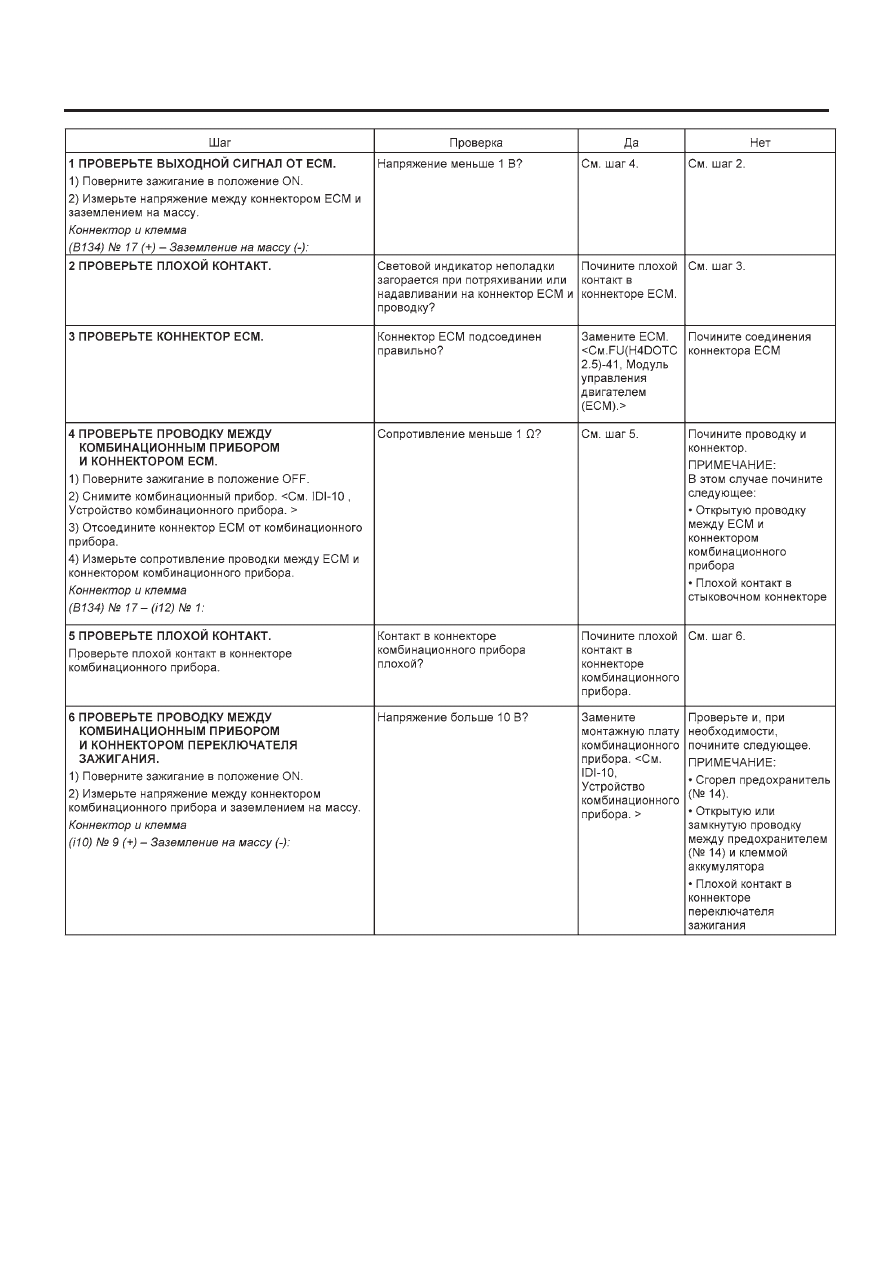

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC 2.5)-48

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC 2.5)-49

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ ГАСНЕТ.

ДИАГНОЗ:
Цепь светового индикатора неполадки замкнута.

СИМПТОМ НЕПОЛАДКИ:
Хотя световой индикатор неполадки загорается при работающем двигателе, DTC не высвечивается на Селекторном Мониторе
Subaru или на инструменте общего сканирования OBD-II.

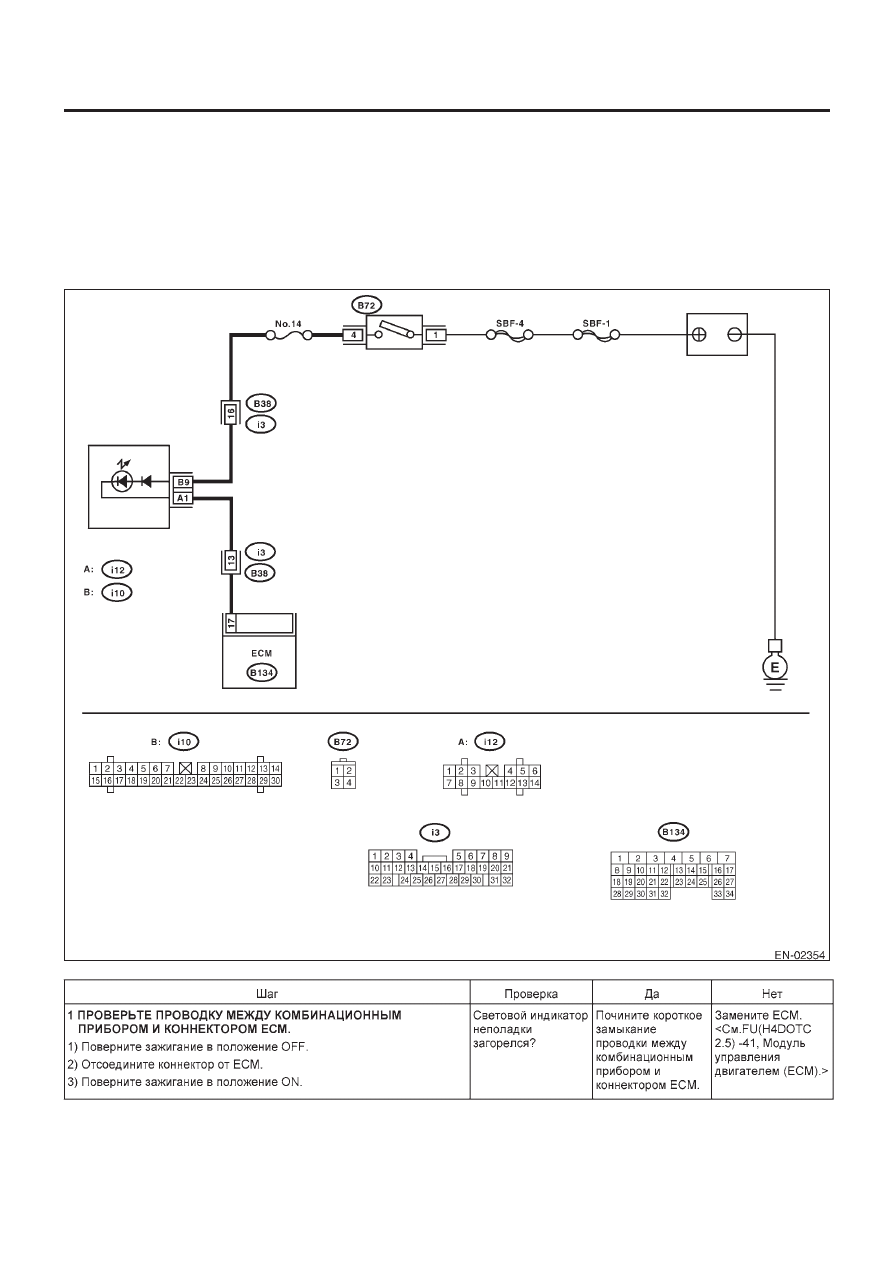

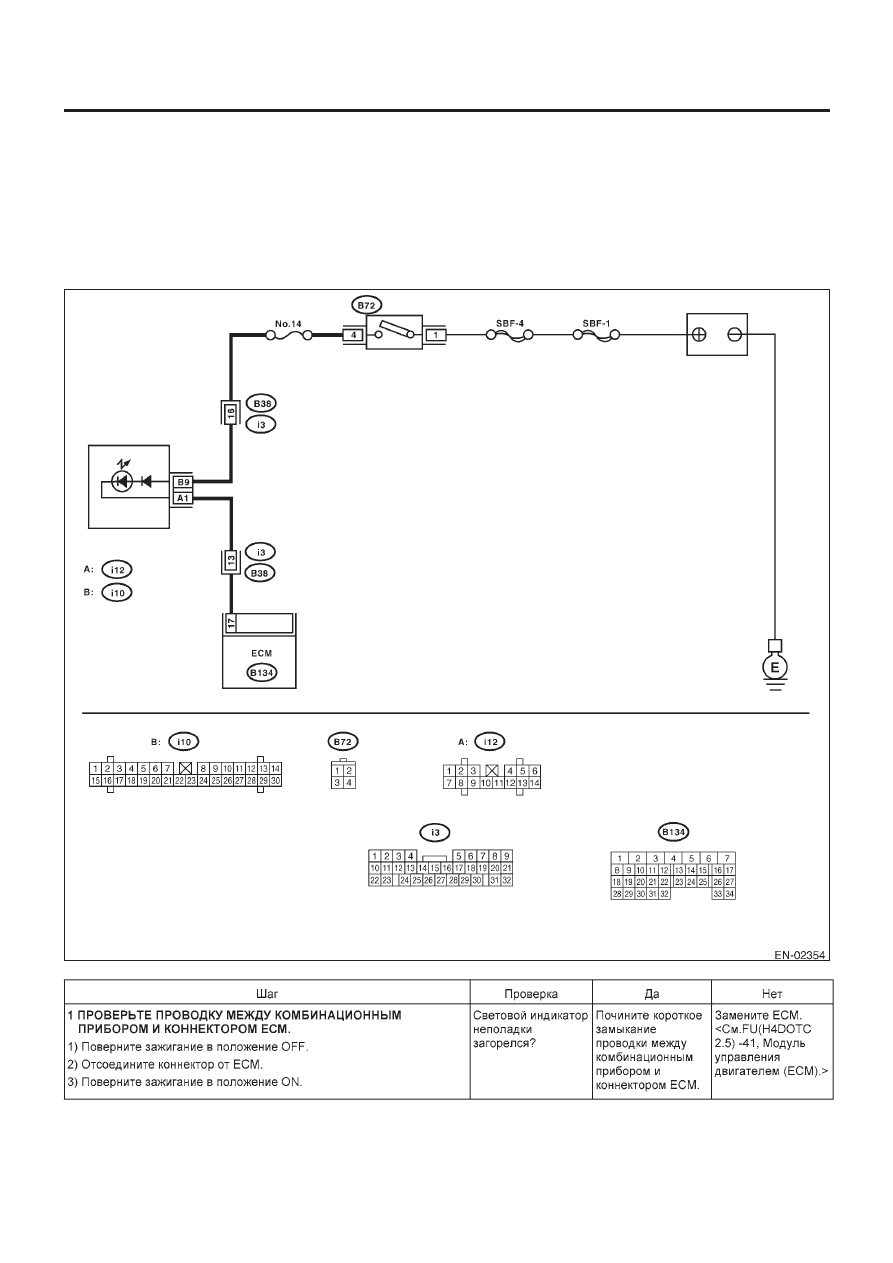

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель
зажигания

Аккумулятор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC 2.5)-50

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

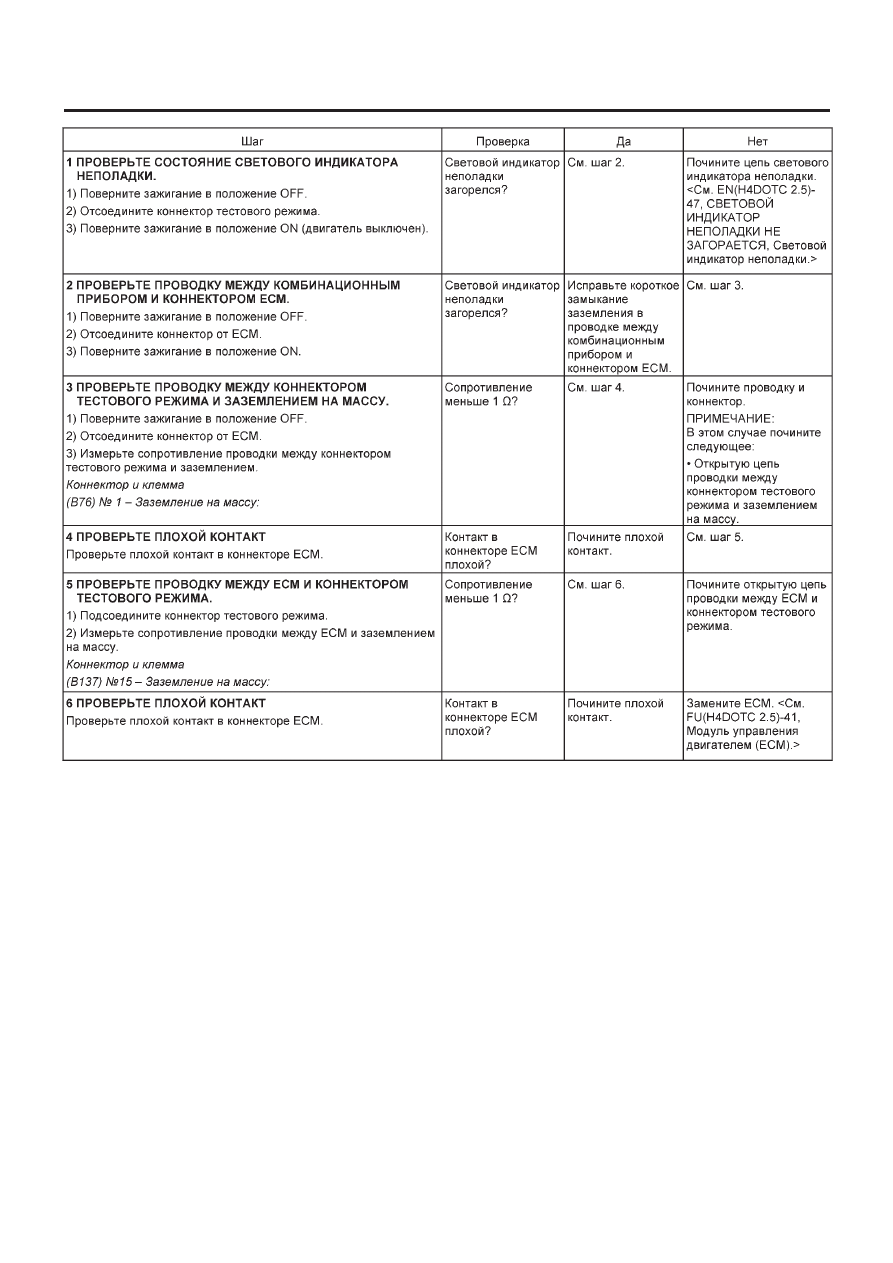

E:  СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ НЕ МИГАЕТ С ПЕРИОДИЧНОСТЬЮ 3 ГЦ.

ДИАГНОЗ:
• Цепь светового индикатора неполадки открыта или замкнута.
• Цепь коннектора тестового режима открыта.

СИМПТОМ НЕПОЛАДКИ:
При режиме осмотра световой индикатор неполадки не мигает с частотой 3 Гц.

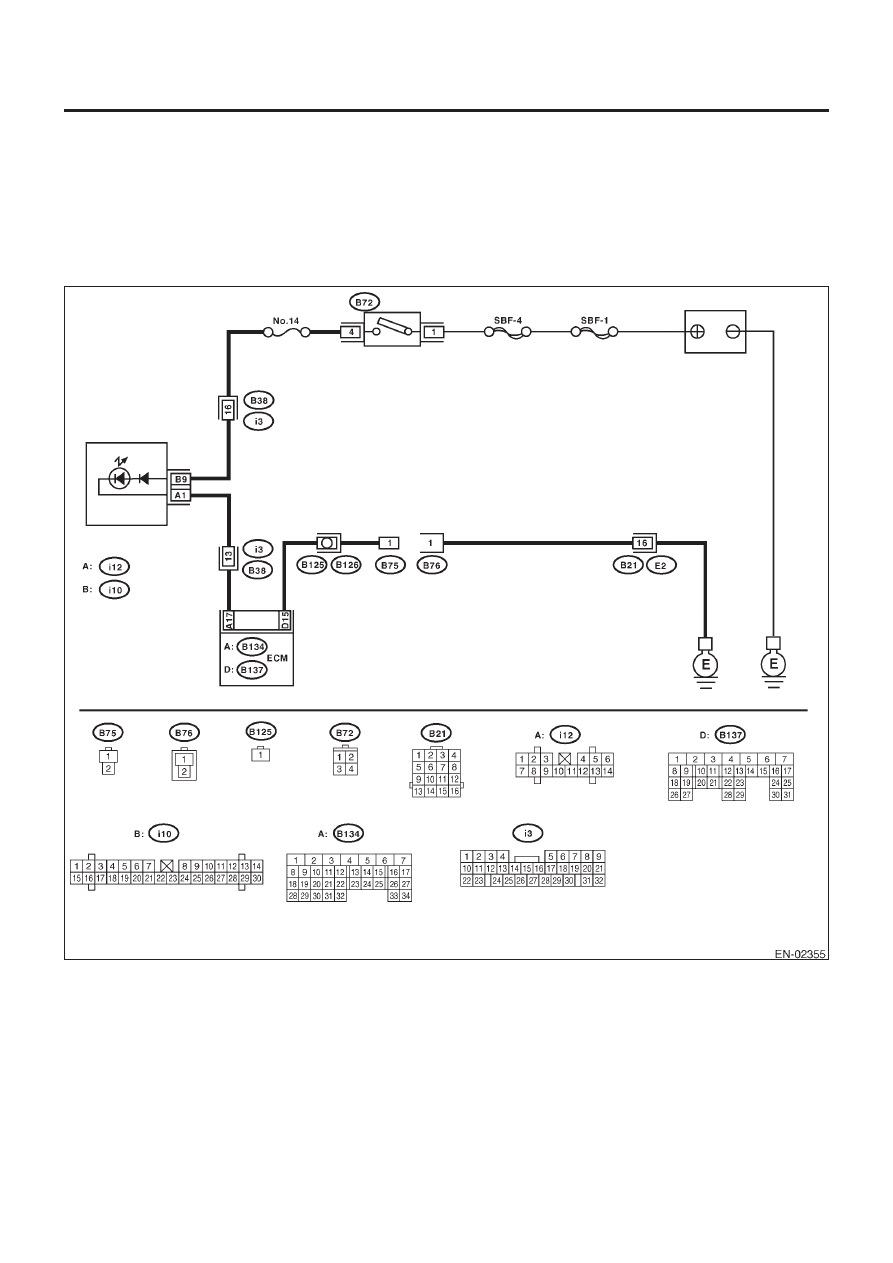

ДИАГРАММА ПРОВОДКИ:

Комбинационный
прибор

Переключатель
зажигания

Аккумулятор

СВЕТОВОЙ ИНДИКАТОР НЕПОЛАДКИ

EN(H4DOTC 2.5)-51

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
