Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 322

ОБЩЕЕ ОПИСАНИЕ

LU(H4DOTC 2.5)-2

СМАЗКА

1. Общее описание
А: СПЕЦИФИКАЦИИ
Спецификации для модели 2.5 L включены в раздел
LU(H4SO). См. LU(H4SO)-2, Общее описание.

1. Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Педаль акселератора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

СИСТЕМА КОНТРОЛЯ СКОРОСТИ

Стр.

SP(H4DOTC 2.5)

ОБЩЕЕ ОПИСАНИЕ

SP(H4DOTC 2.5)-2

СИСТЕМА КОНТРОЛЯ СКОРОСТИ

1. Общее описание

A: СПЕЦИФИКАЦИЯ

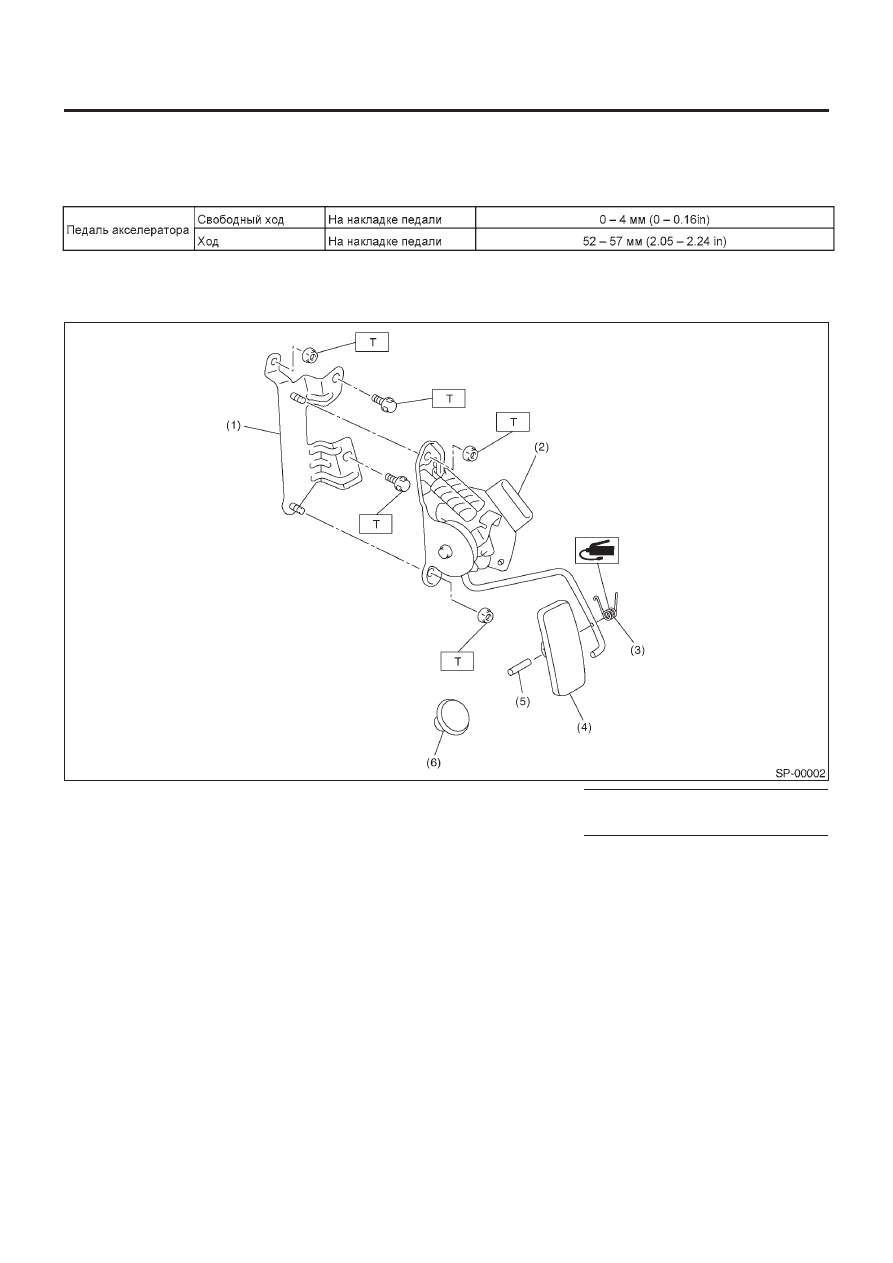

B: КОМПОНЕНТ

(1) Скоба педали акселератора
(2) Устройство педали акселератора
(3) Пружина педали акселератора

(4) Педаль акселератора
(5) Пружинный фиксатор
(6) Стоппер акселератора

Момент затяжки: Н•м (кгс-м, ft-lb)

T:    18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

SP(H4DOTC 2.5)-3

СИСТЕМА КОНТРОЛЯ СКОРОСТИ

C: ОСТОРОЖНО

• Во время работы всегда надевайте рабочую одежду, вклю-
чая защитный головной убор, защитный очки и защитную
обувь.
• Удаляйте загрязнение, включая грязь и коррозию перед
удалением, установкой или разборкой компонентов.
• Кладите разобранные части по порядку и защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреты после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.
