Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 263

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-138

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-139

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

АА:  DTC P0134 НЕ ОБНАРУЖЕНО РАБОТЫ ЦЕПИ ДАТЧИКА O

2

(УСТРОЙСТВО 1 ДАТЧИК 1)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу после обнаружения неполадки:

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)-47, ОПЕРАЦИЯ,
Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)-40, Режим осмотра.>.

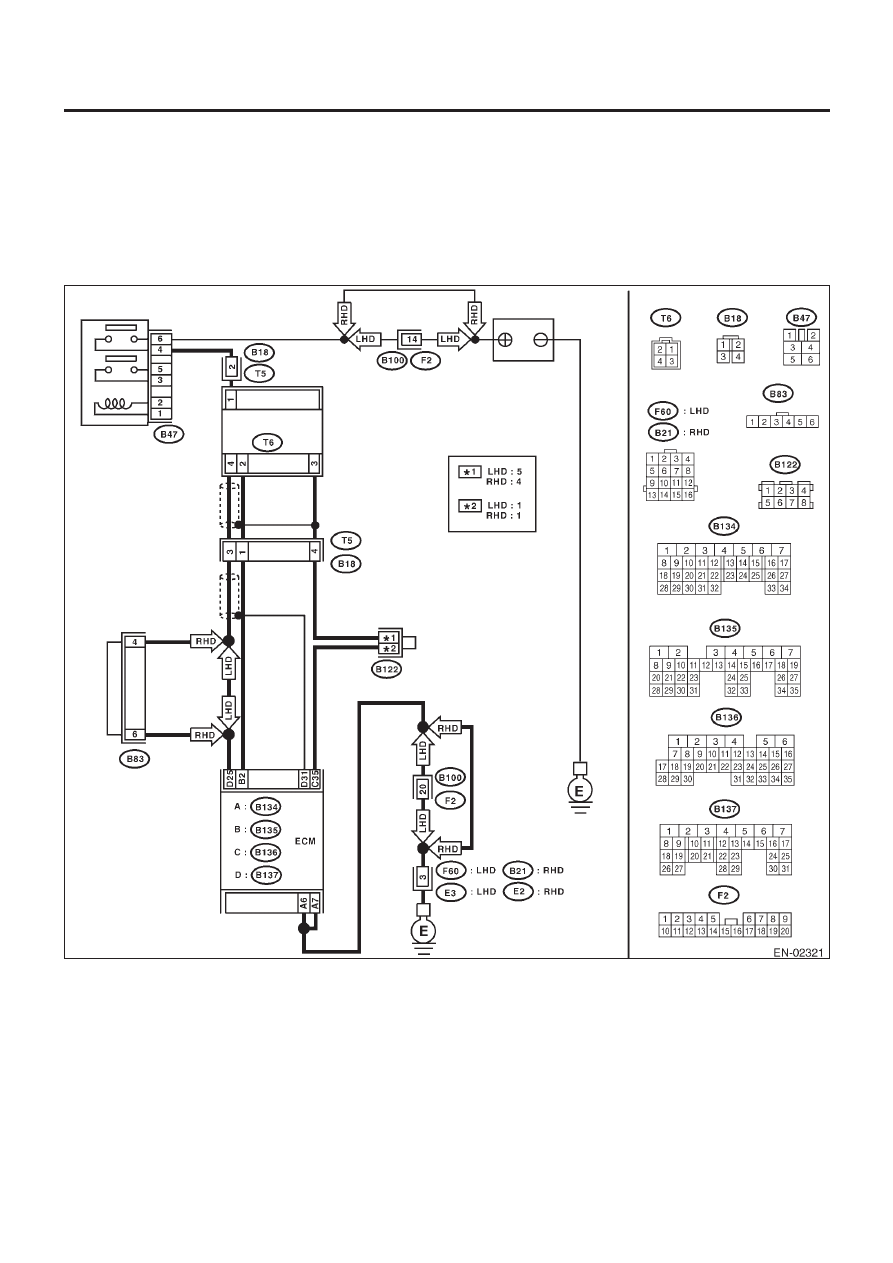

ДИАГРАММА ПРОВОДКИ:

Передний датчик
кислорода (A/F)

Главное реле

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-140

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4DOTC)-141

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

АВ:   DTC P0137 НИЗКОЕ НАПРЯЖЕНИЕ ЦЕПИ ДАТЧИКА O

2

(УСТРОЙСТВО 1 ДАТЧИК 2)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Два следующих один за другим ездовых цикла с неполадкой

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См.EN(H4DOTC)-47, ОПЕРАЦИЯ,
Режим очистки памяти.> и Режим Осмотра <См. EN(H4DOTC)-40, Режим осмотра.>.

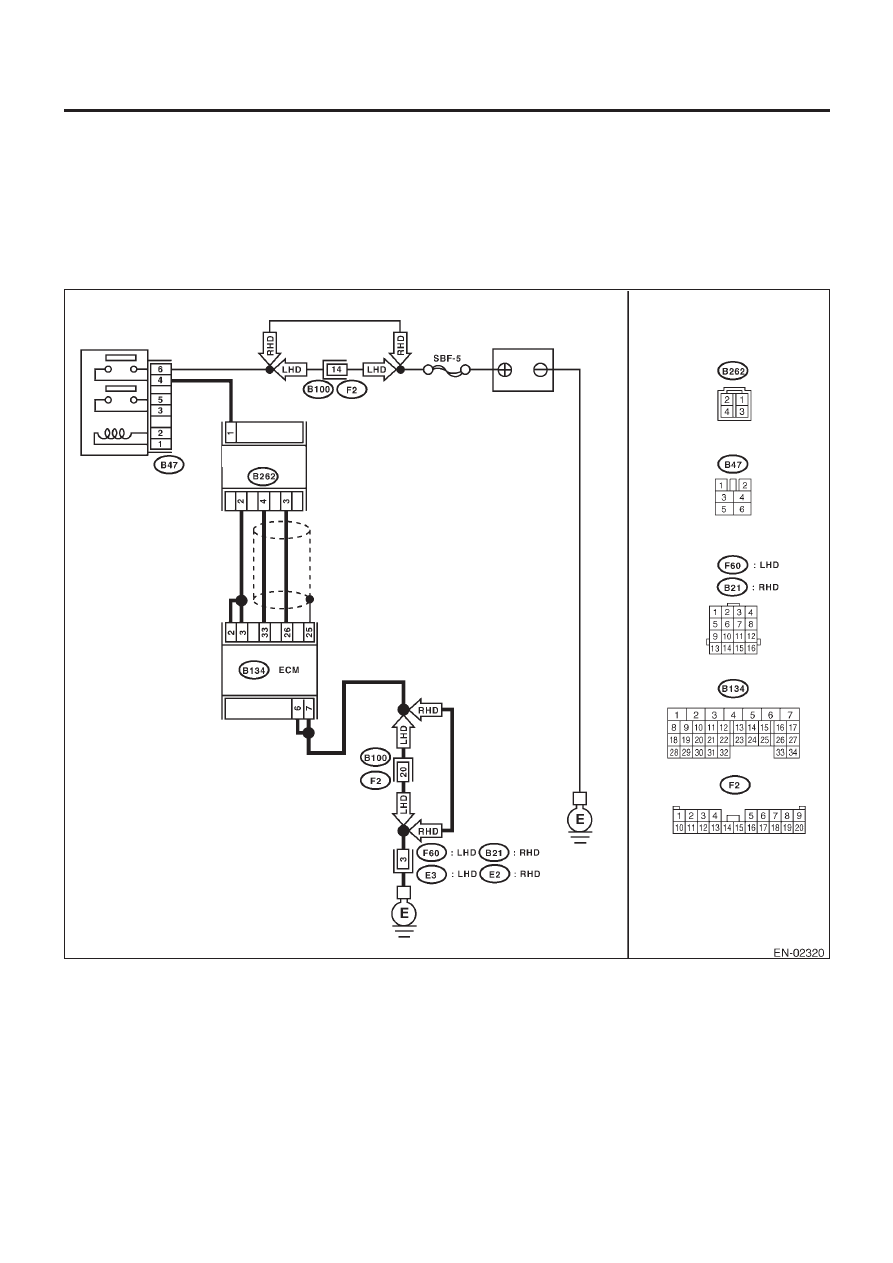

ДИАГРАММА ПРОВОДКИ:

Задний датчик
кислорода

Главное реле

Аккумулятор
