ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-62

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

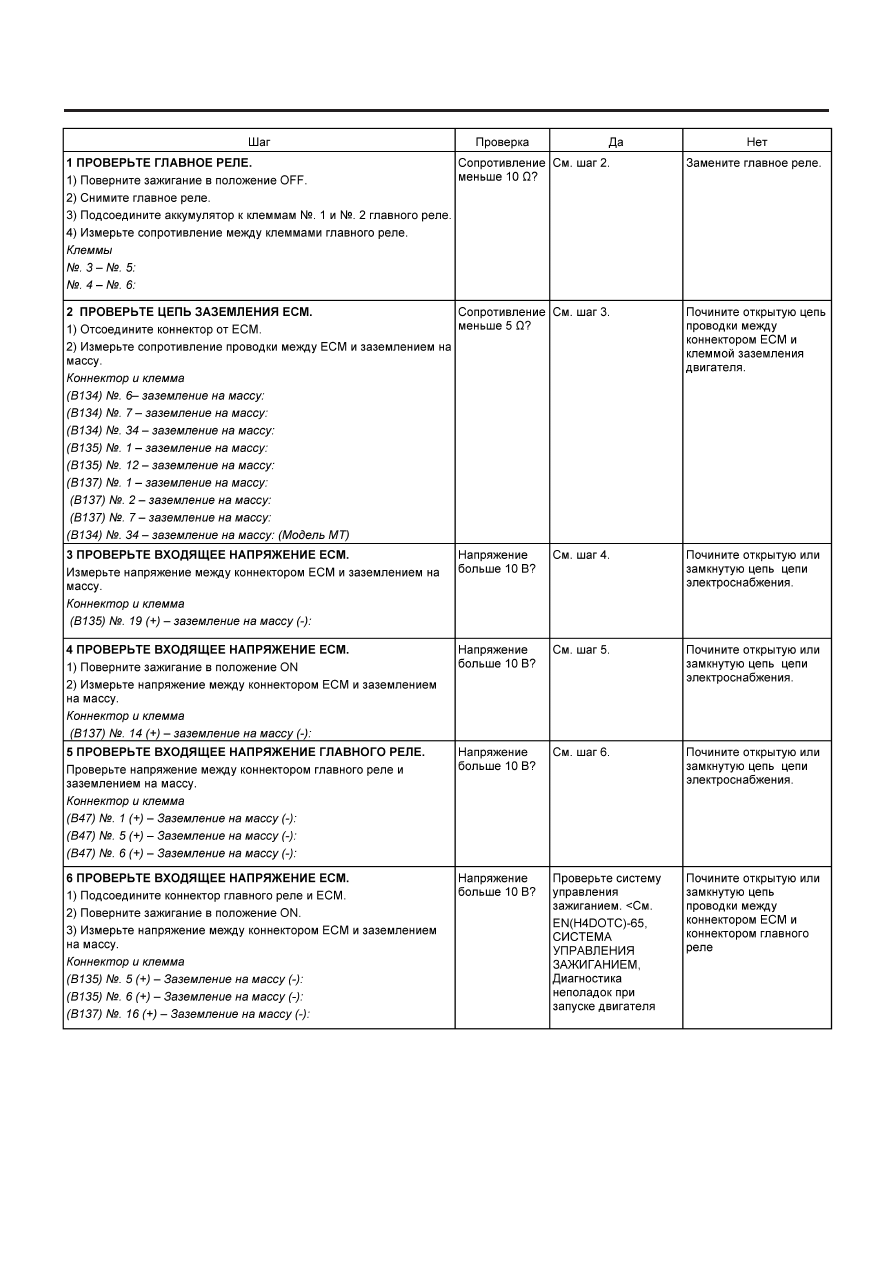

C: ПРОВЕРЬТЕ ЭЛЕКТРОСНАБЖЕНИЕ МОДУЛЯ УПРАВЛЕНИЯ ДВИГАТЕЛЯ (ЕСМ)

И ЛИНИЮ ЗАЗЕМЛЕНИЯ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC) -47, Режим очи-
стки памяти.> и Режим Осмотра <См. EN(H4DOTC)-40, Режим осмотра.>.

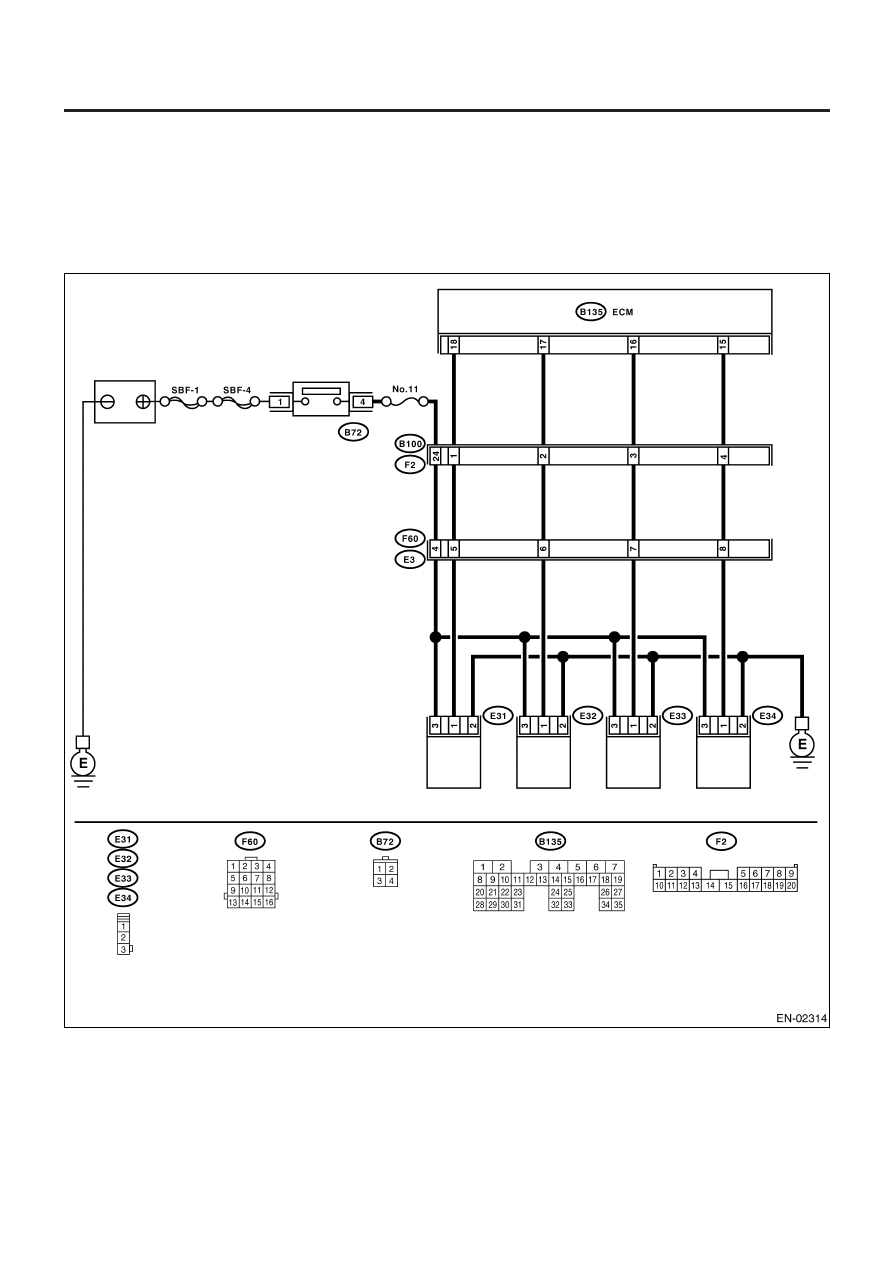

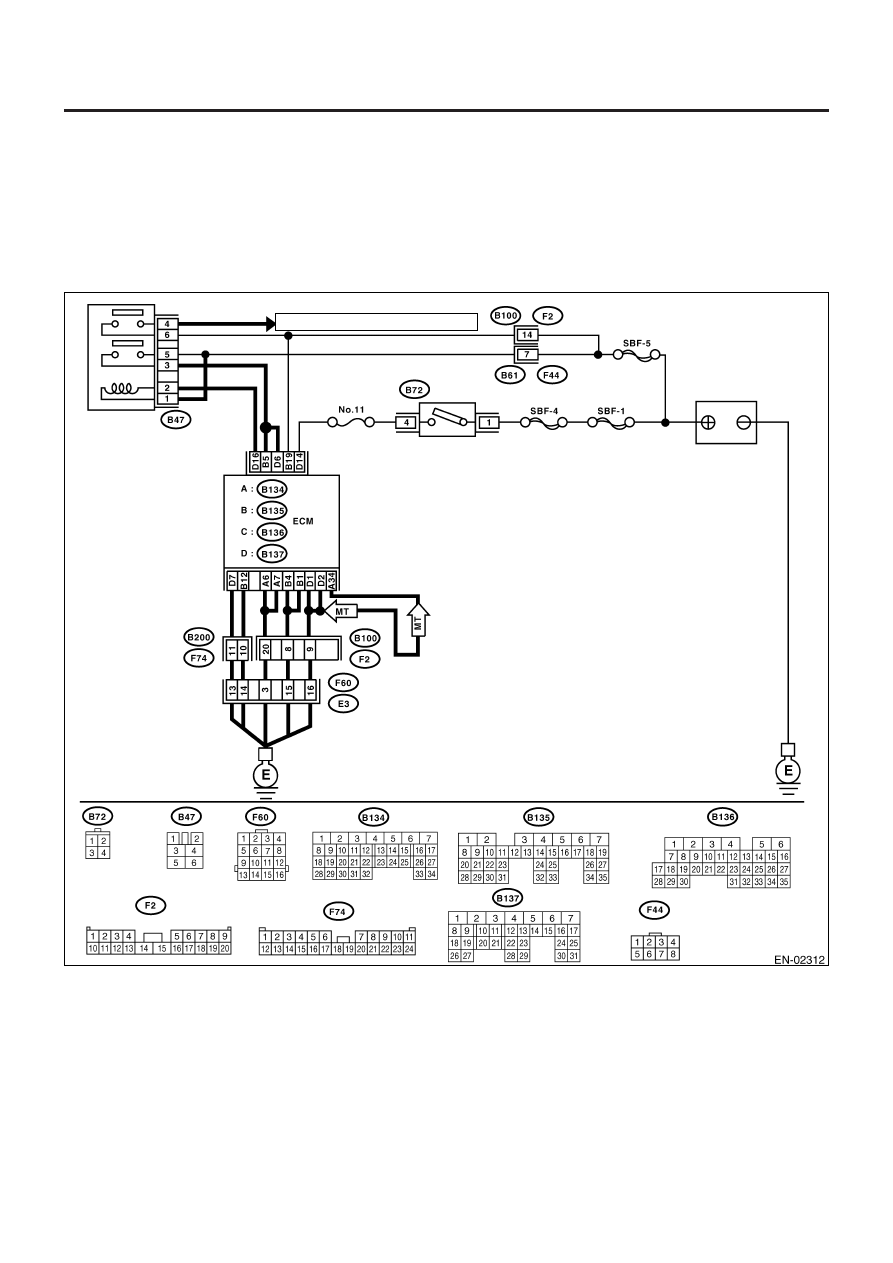

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

К переднему датчику кислорода (A/F)

Переключатель
зажигания

Главное реле

Аккумулятор

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-63

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

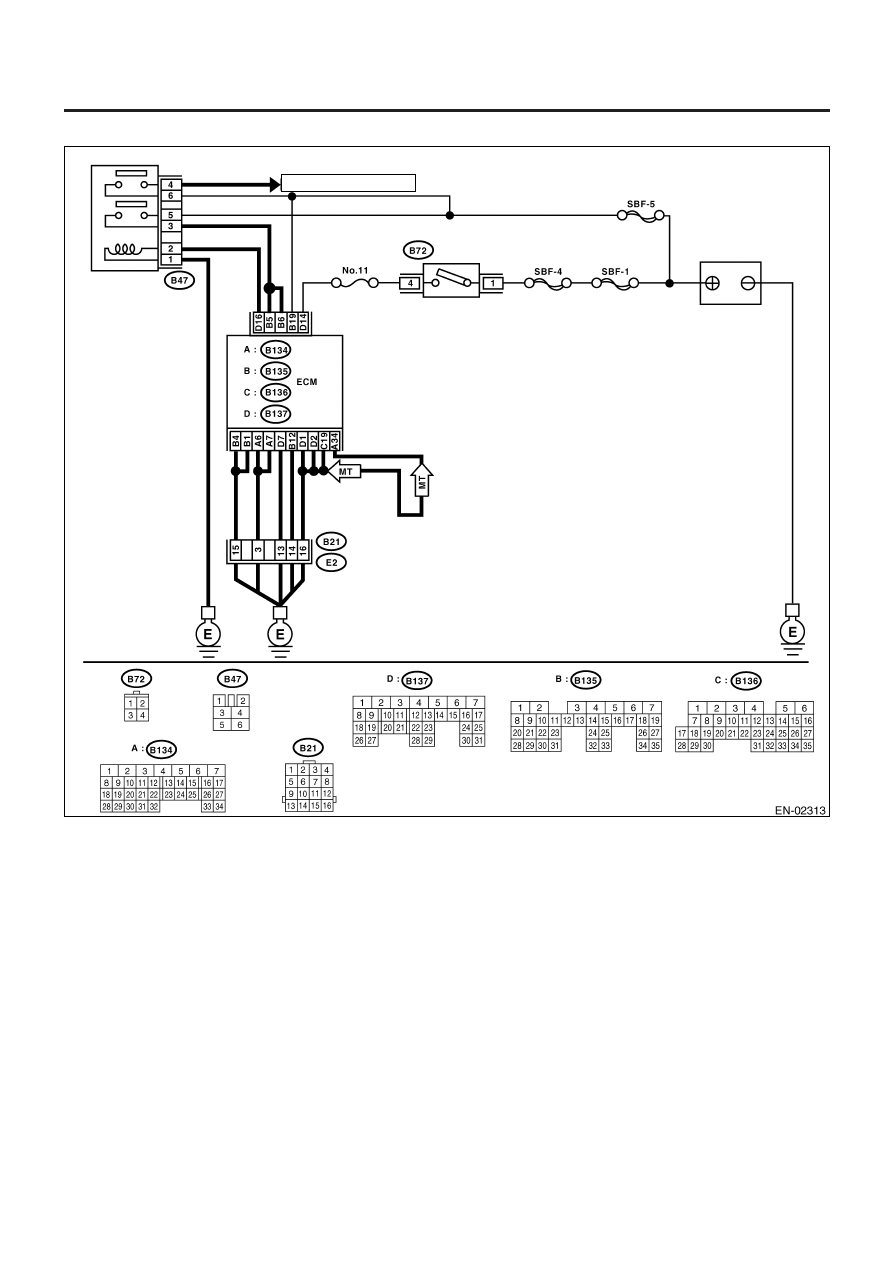

• Модель RHD

Переключатель
зажигания

Главное реле

Аккумулятор

Коннектор связи данных

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-64

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ДИАГНОСТИКА НЕПОЛАДОК ПРИ ЗАПУСКЕ ДВИГАТЕЛЯ

EN(H4DOTC)-65

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D:  СИСТЕМА УПРАВЛЕНИЯ ЗАЖИГАНИЕМ

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4DOTC)-47, Режим очист-
ки памяти.> и Режим Осмотра <См. EN(H4DOTC)-40, Режим осмотра.>.

ДИАГРАММА ПРОВОДКИ:

• Модель LHD

Катушка

зажигания № 1

Катушка

зажигания № 2

Катушка

зажигания № 3

Катушка

зажигания № 4

Переключатель
зажигания

Аккумулятор
