ОБЩЕЕ ОПИСАНИЕ

EX(H4DOTC)-2

ВЫХЛОП

1. Общее описание

A: КОМПОНЕНТ

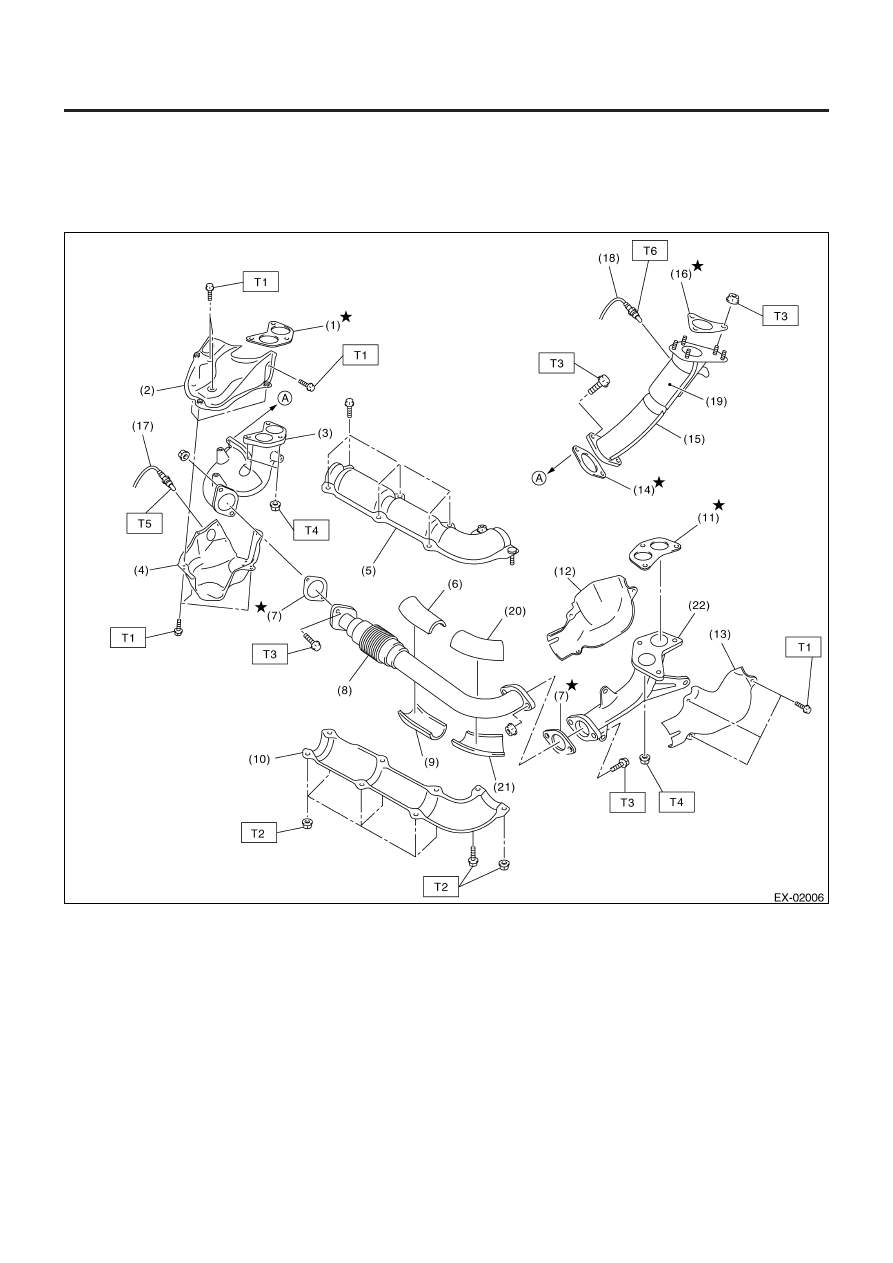

1.  ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

ОБЩЕЕ ОПИСАНИЕ

EX(H4DOTC)-3

ВЫХЛОП

(1) Прокладка
(2) Верхняя крышка выпускного

коллектора (RH)

(3) Выпускной коллектор (RH)
(4) Нижняя крышка выпускного

коллектора (RH)

(5) Верхняя крышка передней выхлопной

трубы

(6) Верхний изолятор передней выхлопной

трубы (RH)

(7) Прокладка
(8) Передняя выхлопная труба
(9) Нижний изолятор передней выхлопной

трубы (RH)

(10) Нижняя крышка передней выхлопной

трубы

(11) Прокладка

(12) Верхняя крышка выпускного

коллектора (LH)

(13) Нижняя крышка выпускного

коллектора (LH)

(14) Прокладка
(15) Соединительная трубка

турбокомпрессора

(16) Прокладка
(17) Передний датчик кислорода (A/F)
(18) Датчик температуры выхлопа
(19) Прекаталитический преобразователь
(20) Верхний изолятор передней

выхлопной трубы (LH)

(21) Нижний изолятор передней выхлопной

трубы (LH)

(22) Выпускной коллектор (LH)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:     19 (1.9, 13.7)
T2:    7.5 (0.8, 5.5)
T3:    35 (3.6, 26.0)
T4:    40 (4, 28.9)
T5:    <См. FU(H4DOTC)-45,

УСТАНОВКА, Передний датчик
кислорода (A/F).> или  <См.
FU(H4DOTC 2.5)-37,
УСТАНОВКА, Передний датчик
кислорода (A/F).>

T6: <См.

FU(H4DOTC)-49,

УСТАНОВКА, Датчик
температуры выхлопа.> или
<См. FU(H4DOTC 2.5)-40,
УСТАНОВКА, Датчик
температуры выхлопа.>

ОБЩЕЕ ОПИСАНИЕ

EX(H4DOTC)-4

ВЫХЛОП

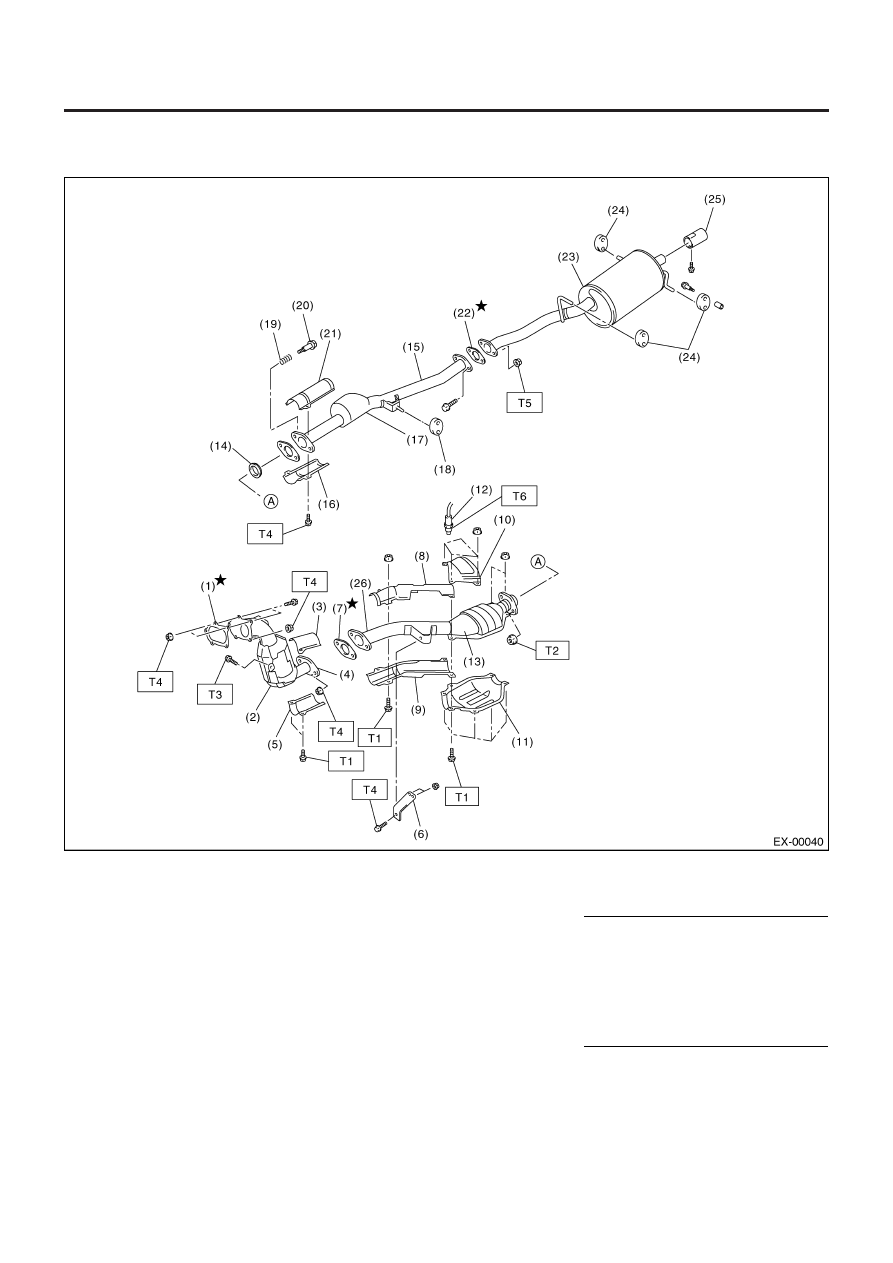

2. ЦЕНТРАЛЬНАЯ И ЗАДНЯЯ ВЫХЛОПНАЯ ТРУБА И ГЛУШИТЕЛЬ

• Модель 2.0 L

(1) Прокладка
(2) Передний каталитический

преобразователь

(3) Верхняя крышка центральной трубы

(Перед)

(4) Центральная выхлопная труба (Перед)
(5) Нижняя крышка центральной трубы

(Перед)

(6) Скоба
(7) Прокладка
(8) Верхняя крышка центральной трубы

(Зад)

(9) Нижняя крышка центральной трубы

(Зад)

(10) Верхняя крышка заднего

каталитического преобразователя

(11) Нижняя крышка заднего

каталитического преобразователя

(12) Задний датчик кислорода
(13) Задний каталитический преобразователь
(14) Прокладка
(15) Задняя выхлопная труба
(16) Нижняя крышка задней выхлопной

трубы (Перед)

(17) Камера
(18) Подушка
(19) Пружина
(20) Болт
(21) Верхняя крышка задней выхлопной

трубы (Перед)

(22) Прокладка
(23) Глушитель

(24) Резиновая подушка
(25) Отсекатель глушителя
(26) Центральная выхлопная труба (Зад)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:     13 (1.3, 9.6)
T2:     18 (1.8, 13.0)
T3:    30 (3.1, 22.4)
T4:    35 (3.6, 26.0)
T5:    48 (4.9, 35.4)
T6:    <См. FU(H4DOTC)-47,

УСТАНОВКА, Задний датчик
кислорода.>

ОБЩЕЕ ОПИСАНИЕ

EX(H4DOTC)-5

ВЫХЛОП

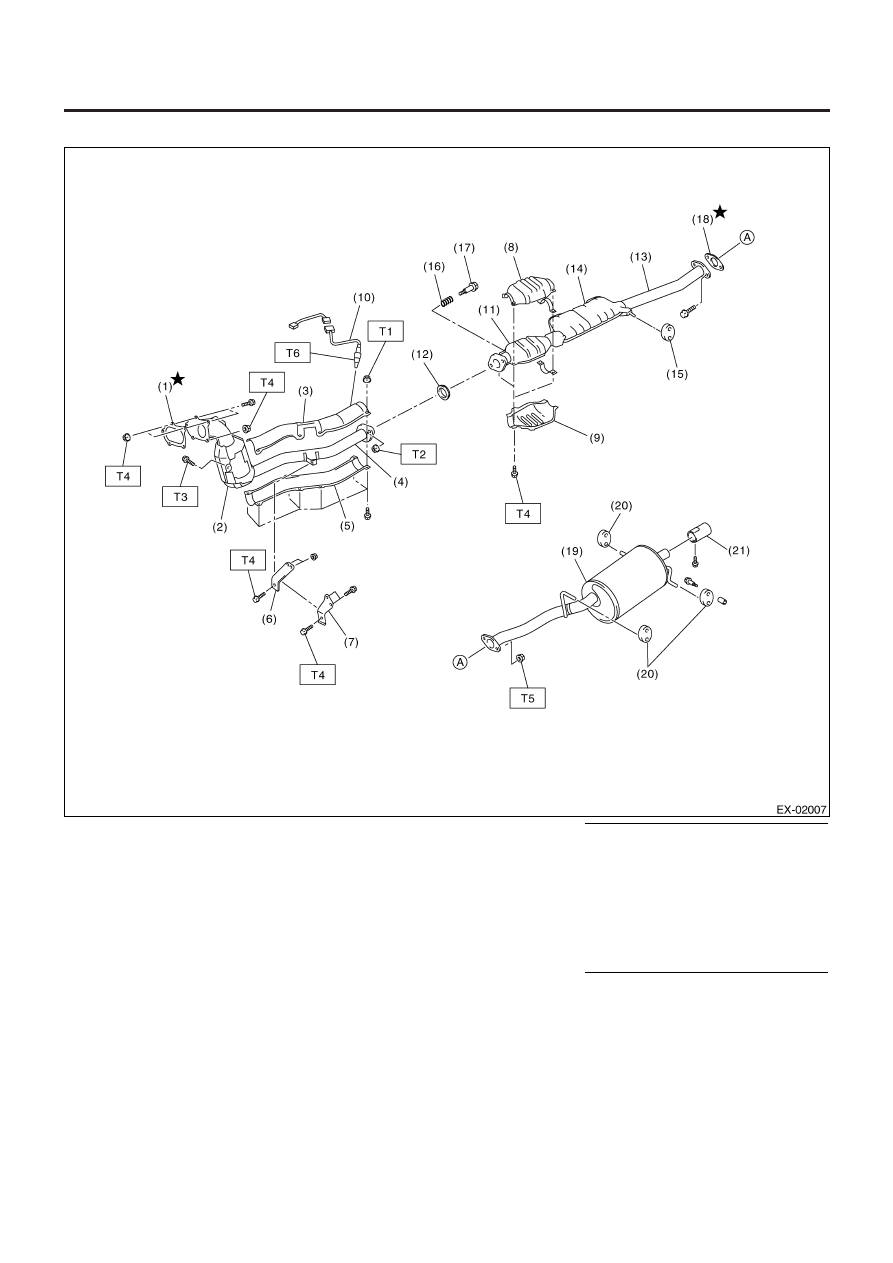

• Модель 2.5 L

(1) Прокладка
(2) Передний каталитический

преобразователь

(3) Верхняя крышка центральной трубы
(4) Центральная выхлопная труба
(5) Нижняя крышка центральной трубы
(6) Скоба (модель MT)
(7) Скоба (модель AT)
(8) Верхняя крышка заднего

каталитического преобразователя

(9) Нижняя крышка заднего

каталитического преобразователя

(10) Задний датчик кислорода
(11) Задний каталитический преобразователь
(12) Прокладка
(13) Задняя выхлопная труба
(14) Камера
(15) Резиновая подушка
(16) Пружина
(17) Болт
(18) Прокладка
(19) Глушитель
(20) Резиновая подушка
(21) Отсекатель глушителя

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:     13 (1.3, 9.6)
T2:     18 (1.8, 13.0)
T3:    30 (3.1, 22.4)
T4:    35 (3.6, 26.0)
T5:    48 (4.9, 35.4)
T6:    <См. FU(H4DOTC 2.5)-38,

УСТАНОВКА, Задний датчик
кислорода.>
