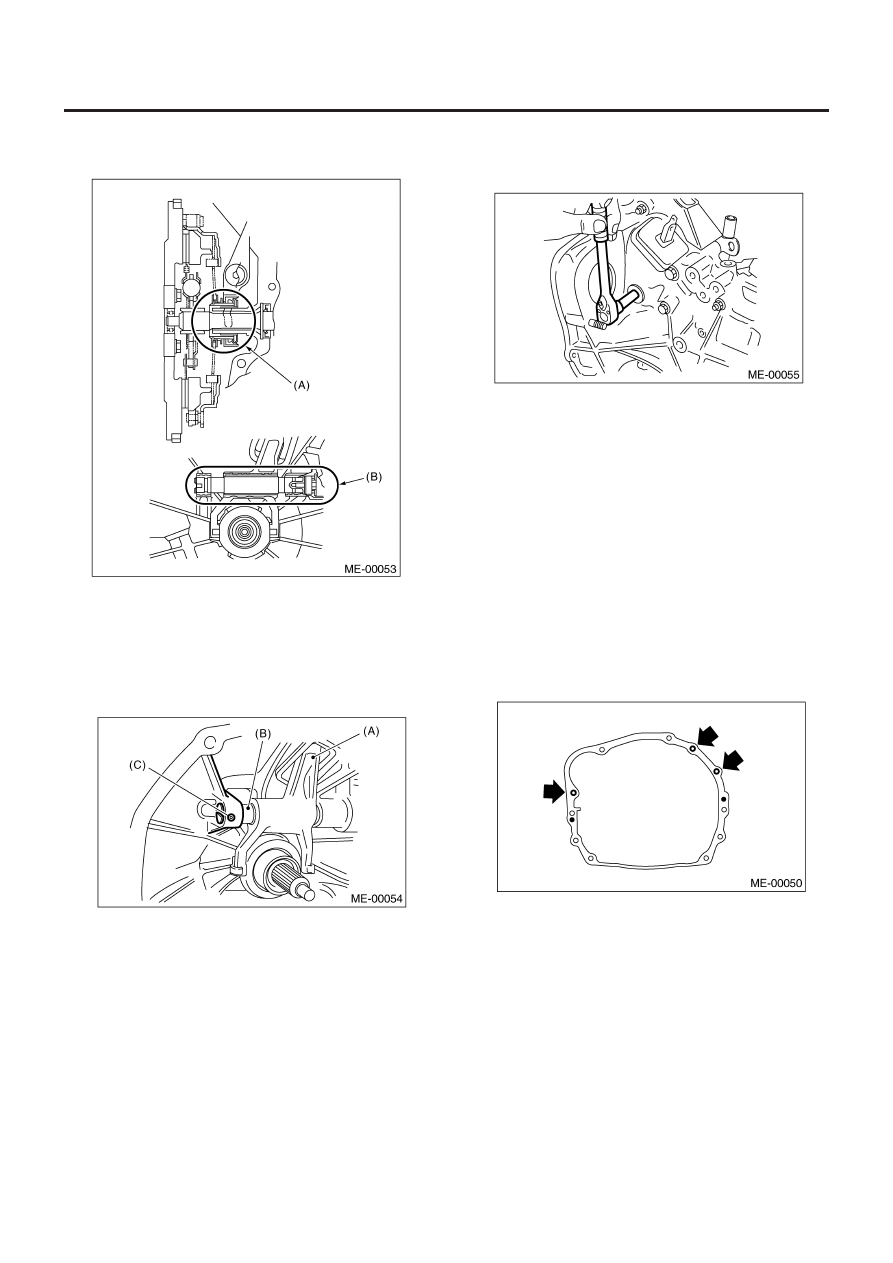

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4DOTC)-46

МЕХАНИКА

(4) Нанесите смазку на указанные места.
• Шлица: FX2200
• Вал: SUNLIGHT 2

(A) Шлица (FX2200)
(B) Вал (SUNLIGHT 2)

(5) Вставьте вал вилки выжима в вилку выжима.

ОСТОРОЖНО:
Убедитесь в том, что запорная часть вала вилки выжима
контактирует с пружинным фиксатором.

(A) Вилка выжима
(B) Вал выжима
(C) Пружинный фиксатор

(6) Затяните заглушку.

Момент затяжки:

44 Н•м (4.5 кгс-м, 32.5 ft-lb)

2) Установите передние резиновые подушки на двигатель.

Момент затяжки:

35 Н•м (3.6 кгс-м, 25.8 ft-lb)

3) Поставьте двигатель на трансмиссию.

(1) Установите двигатель в моторный отсек и сопоставьте

его с трансмиссией.

ПРИМЕЧАНИЕ:
Следите за тем, чтобы не повредить прилегающие детали
или панели кузова коленчатым шкивом, измерителем давле-
ния масла и т.д.

(2) Нанесите небольшое количество смазки на шлицы

главного вала (модель MT).

4) Затяните болты, крепящие правую верхнюю часть транс-
миссии к двигателю.

Момент затяжки:

50 Н•м (5.1 кгс-м, 36.9 ft-lb)

5) Уберите подъемное устройство и проволочные канаты.

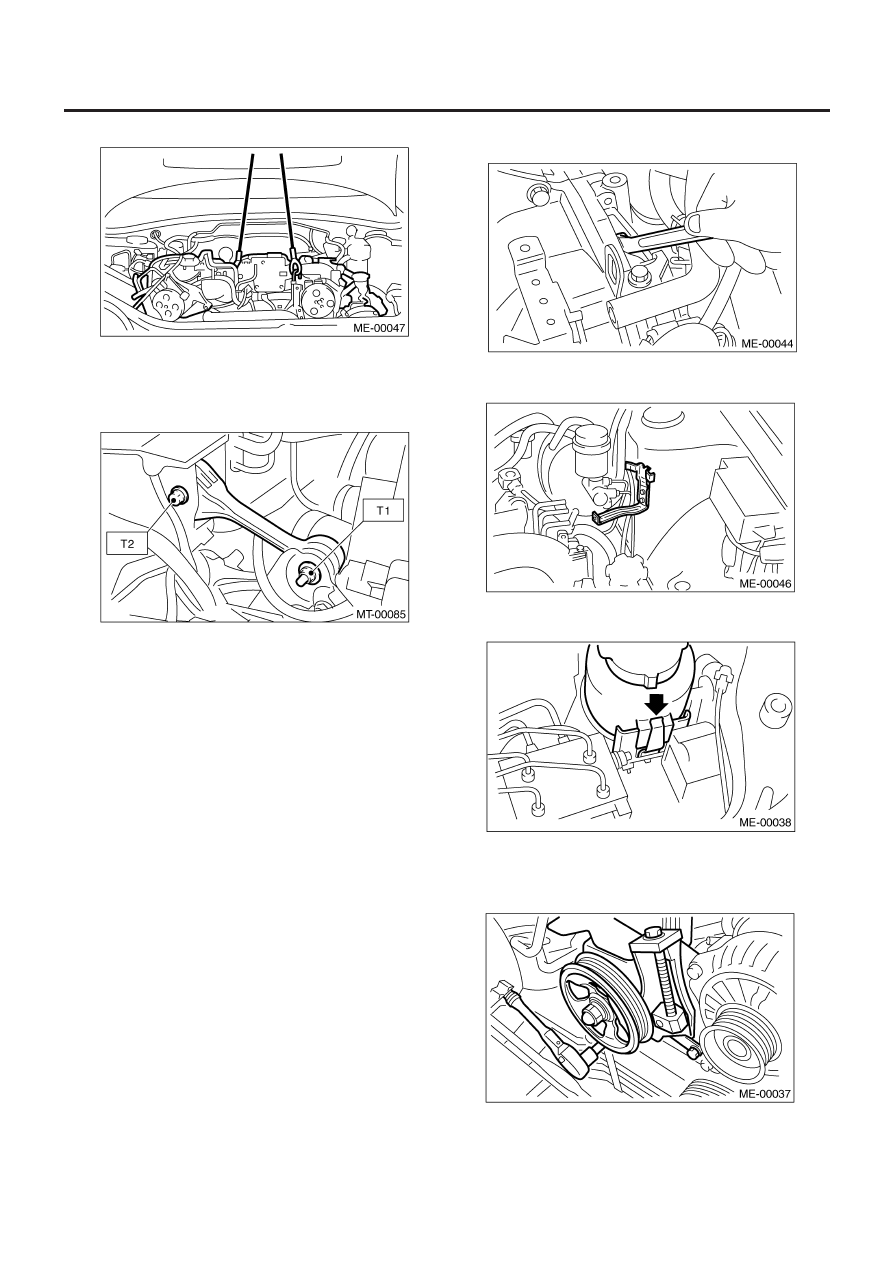

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4DOTC)-47

МЕХАНИКА

6) Уберите гаражный домкрат.

7) Установите продольный стопор.

Момент затяжки:

T1: 50 Н•м (5.1 кгс-м, 37 ft-lb)
Т2: 58 Н•м (5.9 кгс-м, 43 ft-lb)

8) Снимите ST с коробки муфты гидротрансформатора (мо-
дель AT).

ПРИМЕЧАНИЕ:
При снятии ST следите за тем, чтобы  не уронить ST в короб-
ку муфты гидротрансформатора.

ST

498277200

СТОППЕРНЫЙ НАБОР

9) Поставьте стартер. <См. SC(H4SO)-6, УСТАНОВКА, Стартер.>
10) Установите муфту гидротрансформатора на ведущий
диск (модель AT).

(1) Затяните болты, крепящие муфту гидротрансформато-

ра на ведущем диске.

(2) Затяните другие болты, вращая двигатель с помощью ST.

ОСТОРОЖНО:
Следите за тем, чтобы не уронить болты в корпус муфты
гидротрансформатора.

ST

499977300

КЛЮЧ ШКИВА КОЛЕНВАЛА

Момент затяжки:

25 Н•м (2.5 кгс-м, 18.1 ft-lb)

(3) Поставьте заглушку в сервисное отверстие.

11) Установите топливный фильтр и скобу.

12) Установите насос усилителя руля на скобу.

(1) Установите бачок усилителя руля на скобу.

(2) Установите насос усилителя руля.

Момент затяжки:

20.1 Н•м (2.05 кгс-м, 14.8 ft-lb)

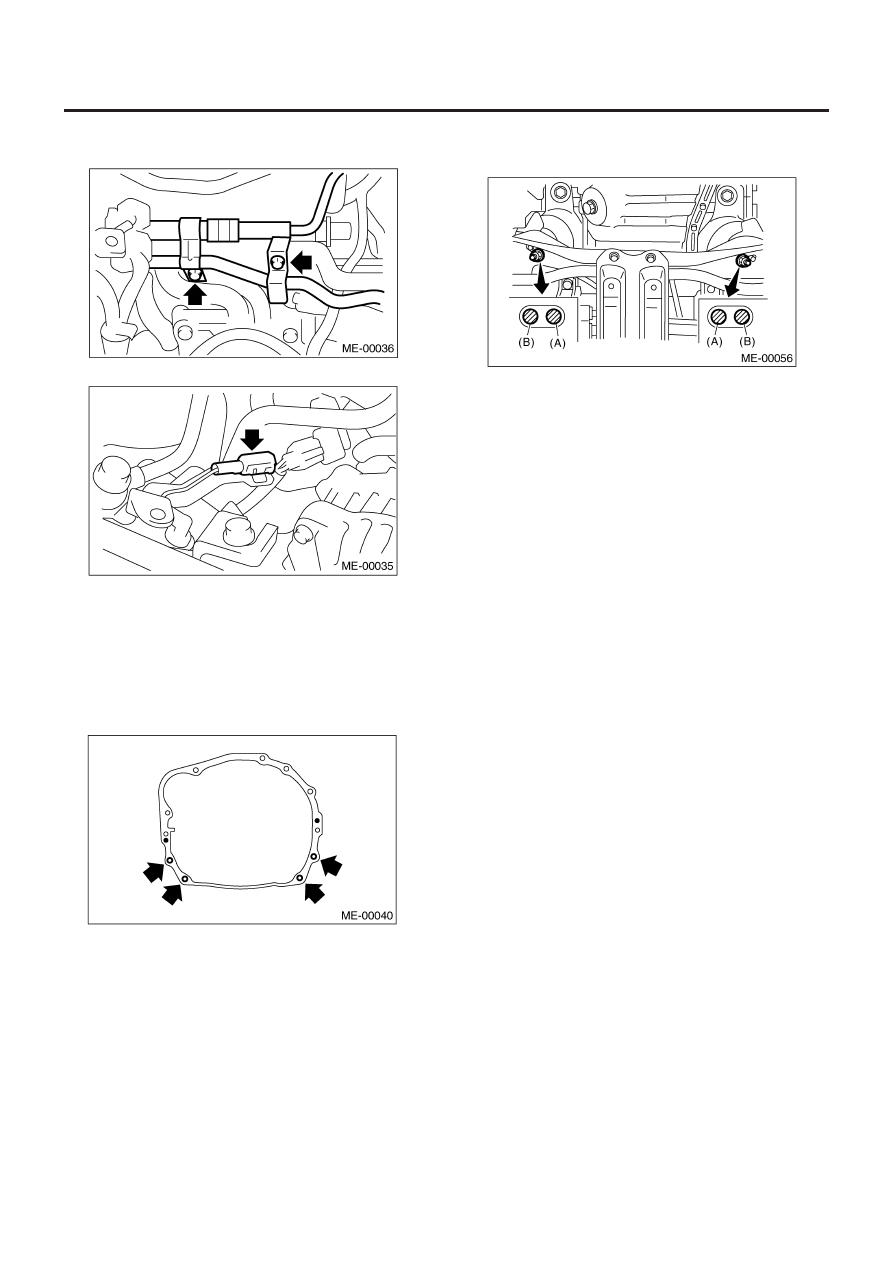

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4DOTC)-48

МЕХАНИКА

(3) Установите скобу трубки усилителя руля на впускной

коллектор RH.

(4) Подсоедините коннектор переключателя усилителя руля.

(5) Установите передний клиновидный ремень и отрегули-

руйте его. <См. ME(H4DOTC)-52, ПЕРЕДНИЙ РЕМЕНЬ,
УСТАНОВКА, Клиновидный ремень.>

13) Поднимите автомобиль.
14) Затяните гайки, крепящие нижнюю часть трансмиссии к
двигателю.

Момент затяжки:

50 Н•м (5.1 кгс-м, 36.9 ft-lb)

15) Затяните гайки, крепящие переднюю резиновую подушку
на поперечине.

Момент затяжки:

85 Н•м (8.7 кгс-м, 62.7 ft-lb)

ПРИМЕЧАНИЕ:
Убедитесь в том, что крепежные болты передней резиновой
подушки (A) и локатор (B) прочно закреплены.

16) Установите трубку охладителя ATF на рамку (модель AT).
17) Установите центральную выхлопную трубу. <См.
EX(H4DOTC)-10, УСТАНОВКА, Центральная выхлопная труба.>
18) Опустите автомобиль.
19) Подсоедините следующие шланги:

(1) Шланг подачи топлива, возвратный шланг и шланг ис-

парения

(2) Впускной и выпускной шланги отопителя
(3) Вакуумный шланг тормозного усилителя

20) Подсоедините следующие коннекторы и клеммы:

(1) Клемму заземления двигателя
(2) Коннекторы проводки двигателя
(3) Коннектор и клемму генератора
(4) Коннекторы компрессора A/C

21) Подсоедините следующие тросы:

(1) Трос акселератора
(2) Пружину выжима муфты

22) После подсоединения каждого троса отрегулируйте его.
23) Установите систему забора воздуха.

(1) Установите интеркулер. <См. IN(H4DOTC)-11, УСТА-

НОВКА, Интеркулер.>

(2) Установите воздушный фильтр и верхнюю крышку воз-

душного фильтра.

(3) Установите скобу коннектора проводки двигателя.
(4) Установите заборный шланг на корпус воздушного

фильтра.

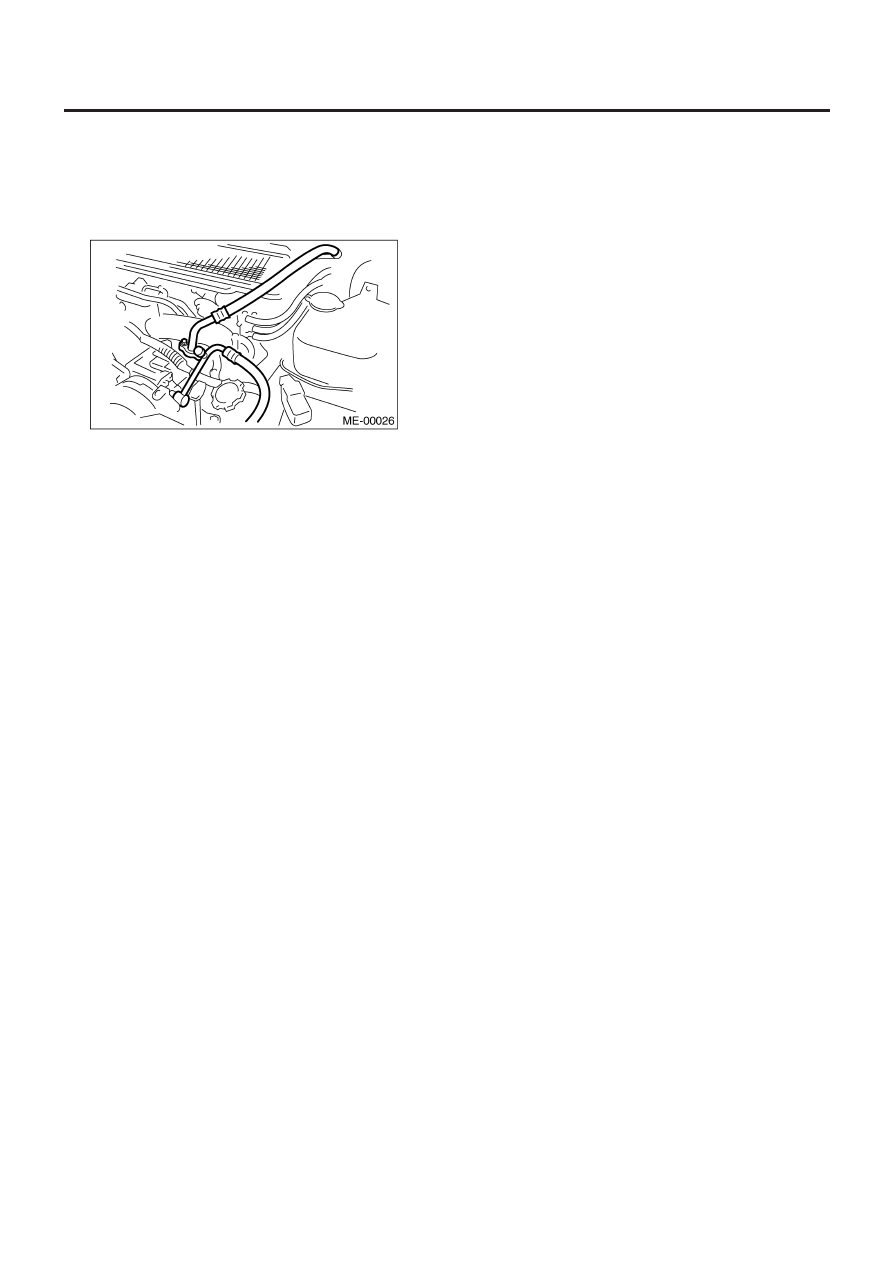

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4DOTC)-49

МЕХАНИКА

24) Установите шланги давления A/C.

ПРИМЕЧАНИЕ:
Используйте новые кольцевые уплотнители.

Момент затяжки:

15 Н•м (1.5 кгс-м, 10.8 ft-lb)

25) Установите радиатор. <См. CO(H4SO)-30, УСТАНОВКА,
Радиатор.>
26) Установите бачок охладителя.   <См. CO(H4SO)-42, УСТА-
НОВКА, Бачок охладителя.>
27) Установите бачок омывателя стекол.
28) Установите аккумулятор на автомобиль и подсоедините
кабели.
29) Залейте охладитель. <См. CO(H4SO)-19, ЗАЛИВКА ОХЛА-
ДИТЕЛЯ ДВИГАТЕЛЯ, ЗАМЕНА, Охладитель двигателя.>
30) Залейте охладитель в систему A/C. <См. AC-27, ОПЕРА-
ЦИЯ, Процедура заливки охладителя.>
31) Снимите подпорку капота и закройте капот.
32) Освободите автомобиль от лапок подъемника.
