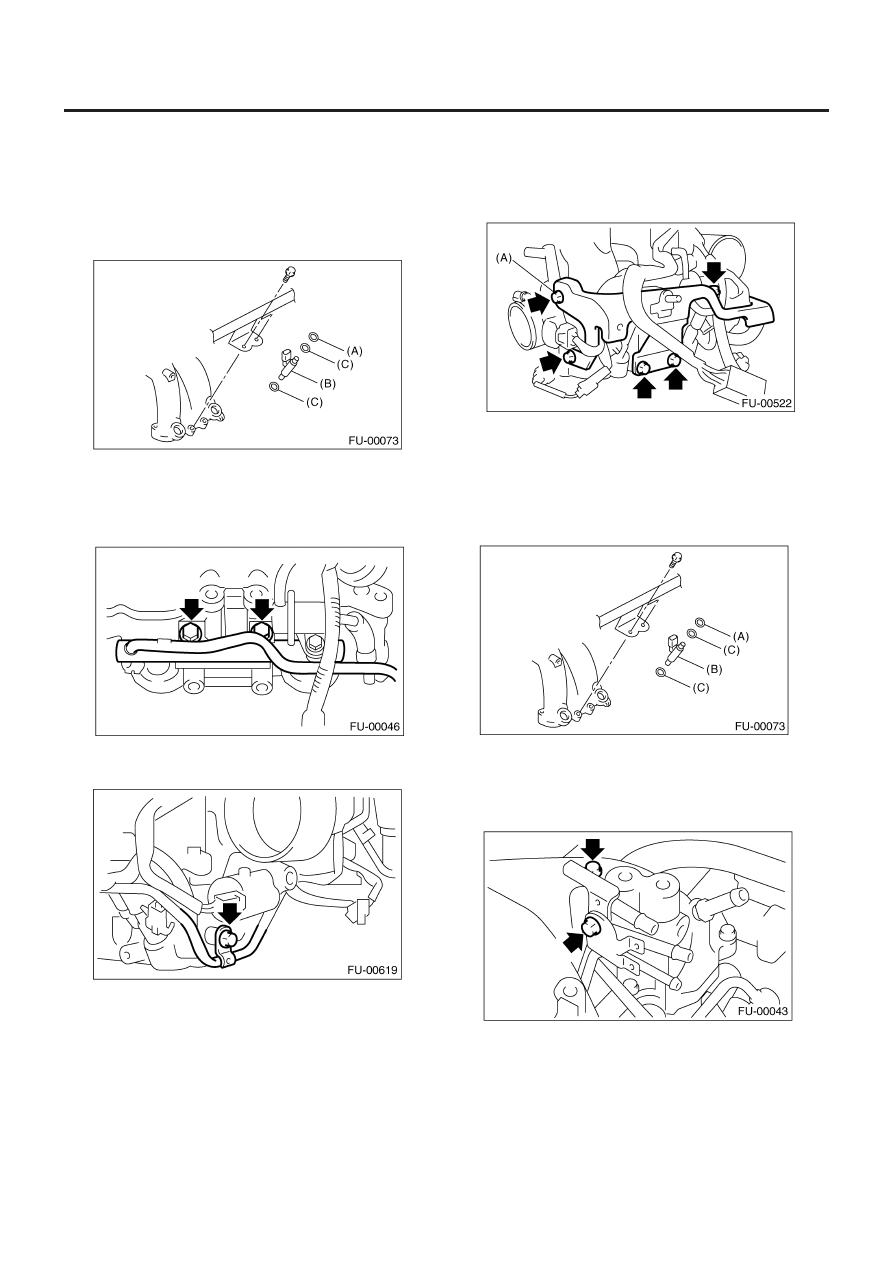

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4DOTC)-40

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

B:  УСТАНОВКА

1. СТОРОНА RH

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените кольцевой уплотнитель и изоляторы на новые.

(A) Кольцевой уплотнитель
(B) Топливный инжектор
(C) Изолятор

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

ПРИМЕЧАНИЕ:
Болт (А) затягивается вместе с кабелем заземления. Затяни-
те его надежно.

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

2.  СТОРОНА LH

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Замените кольцевой уплотнитель и изоляторы на новые.

(A) Кольцевой уплотнитель
(B) Топливный инжектор
(C) Изолятор

Момент затяжки:

5 Н•м (0. 5 кгс-м, 3.7 ft-lb)

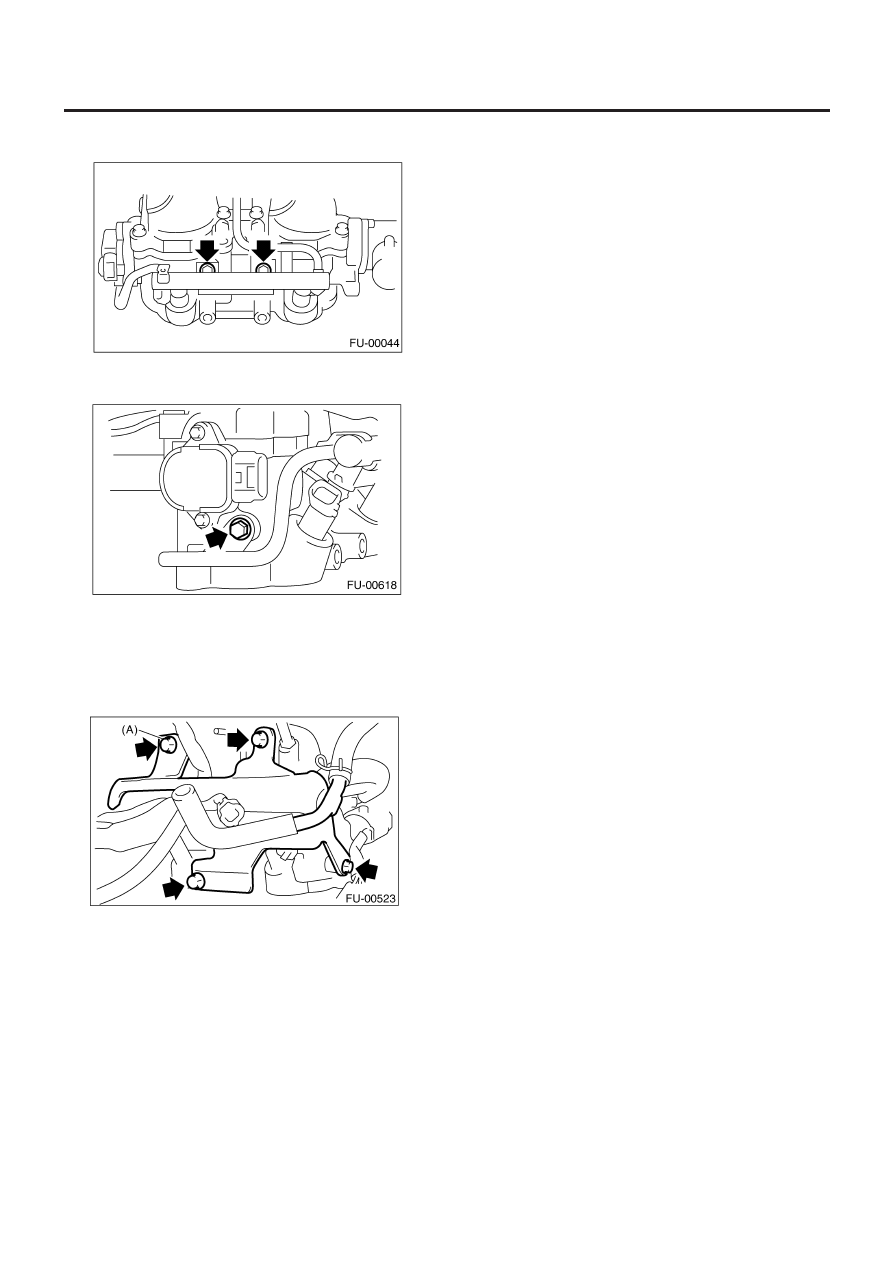

ТОПЛИВНЫЙ ИНЖЕКТОР

FU(H4DOTC)-41

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

ПРИМЕЧАНИЕ:
Болт (А) затягивается вместе с кабелем заземления. Затяни-
те его надежно.

Момент затяжки:

19 Н•м (1.9 кгс-м, 13.7 ft-lb)

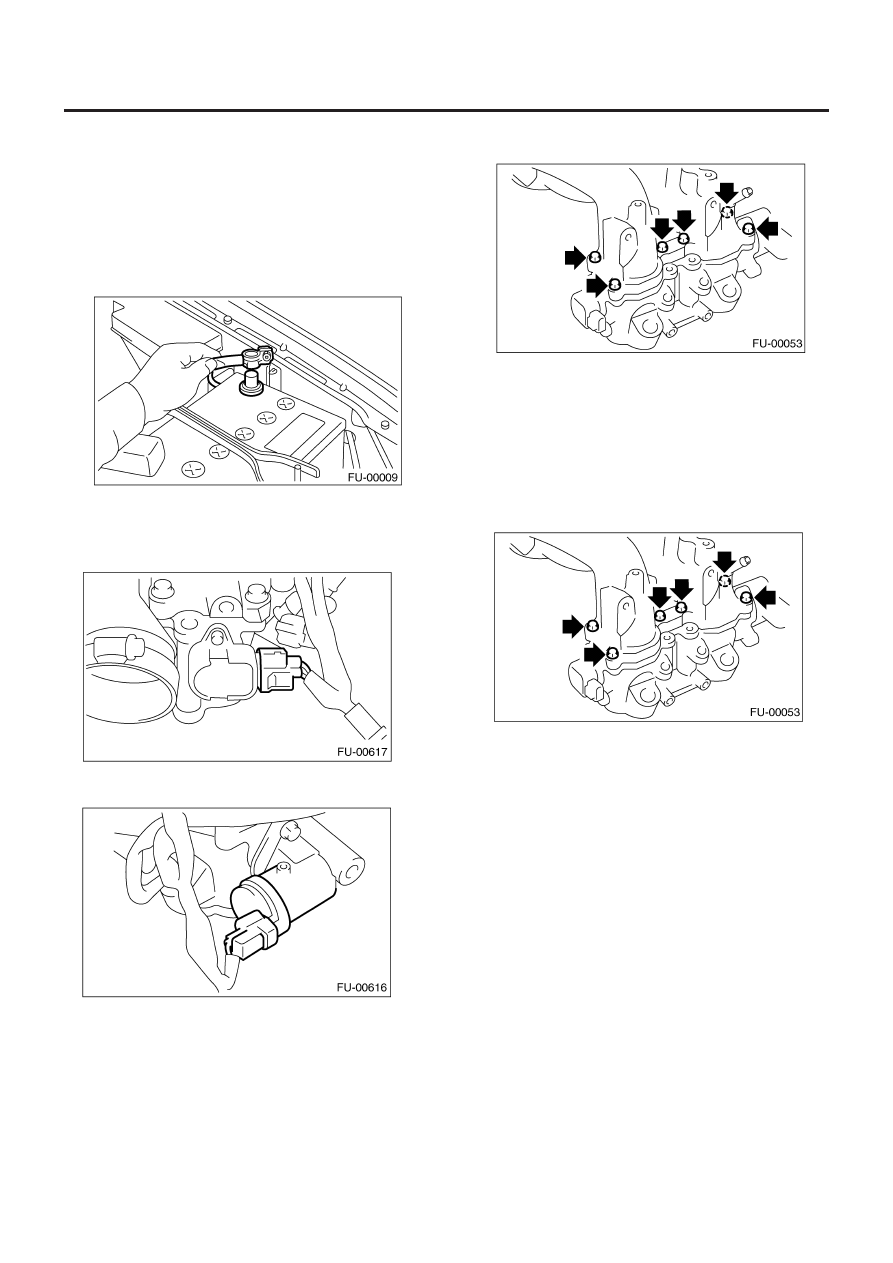

УСТРОЙСТВО БАРАБАННОГО КЛАПАНА ГЕНЕРАТОРА

FU(H4DOTC)-42

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА)

14. Устройство барабанного клапана

генератора

A:  ДЕМОНТАЖ

1) Снизьте давление топлива. <См. FU(H4DOTC)-54, СНИЖЕ-
НИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите впускной коллектор.    <См.FU(H4DOTC)-14, ДЕ-
МОНТАЖ, Впускной коллектор.>
5) Отсоедините коннектор от датчика барабанного клапана
генератора.

6) Отсоедините коннектор от соленоида барабанного клапа-
на генератора.

7) Снимите топливный инжектор.     <См. FU(H4DOTC)-38, ДЕ-
МОНТАЖ, Топливный инжектор.>

8) Снимите корпус барабанного клапана генератора с впуск-
ного коллектора.

B:  УСТАНОВКА

Установите в обратном порядке.

ПРИМЕЧАНИЕ:
Всегда используйте новые прокладки.

Момент затяжки:

8.25 Н•м (0.84 кгс-м, 6.1 ft-lb)

СОЛЕНОИД БАРАБАННОГО КЛАПАНА ГЕНЕРАТОРА

FU(H4DOTC)-43

ВПРЫСК ТОПЛИВА (ТОПЛИВНАЯ СИСТЕМА

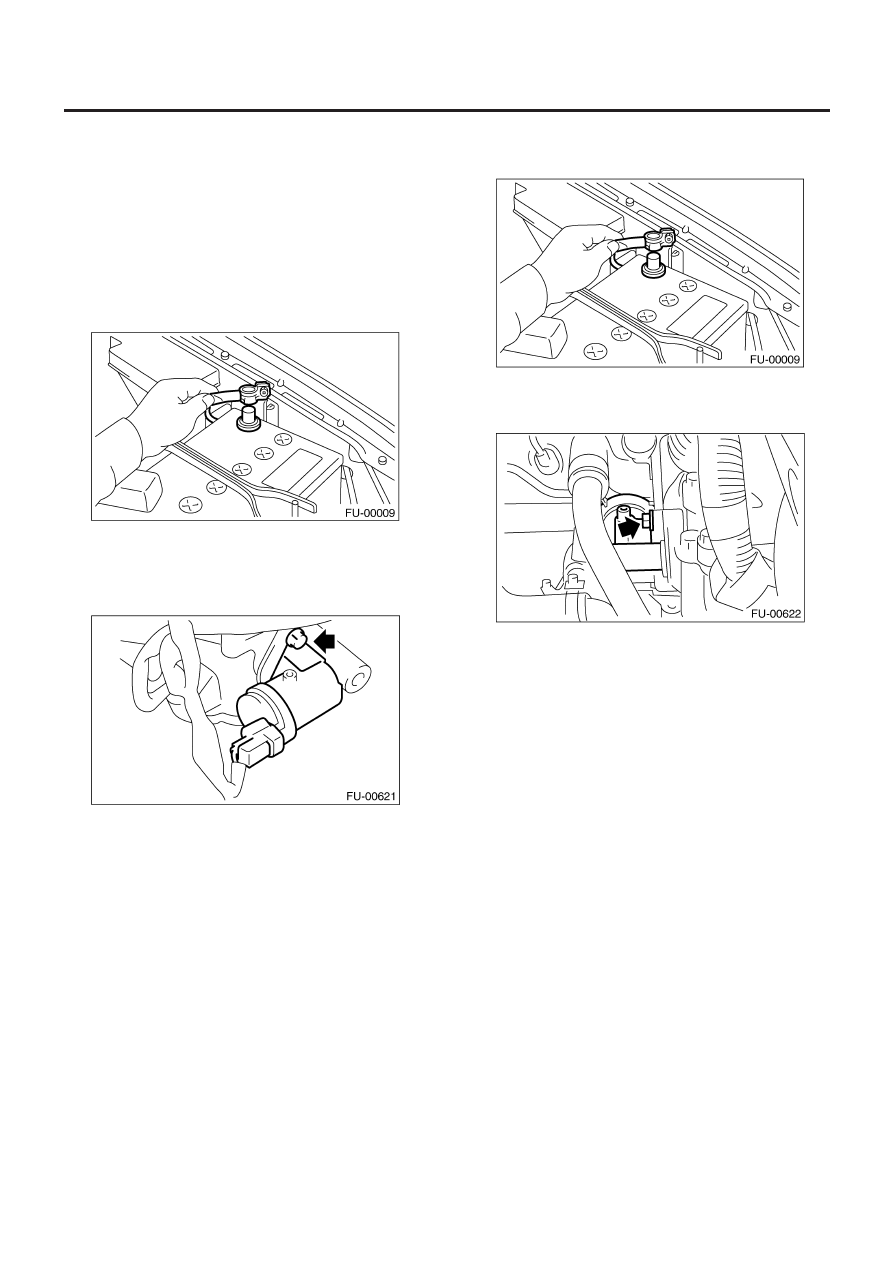

15. Соленоид барабанного клапана

генератора

A:  ДЕМОНТАЖ

1.  СТОРОНА RH

1) Снизьте давление топлива.     <См. FU(H4DOTC)-54, СНИ-
ЖЕНИЕ ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
2) Откройте дверцу заливной горловины топлива и удалите
крышку заливной горловины.
3) Отсоедините кабель заземления от аккумулятора.

4) Снимите впускной коллектор.    <См. FU(H4DOTC)-14, ДЕ-
МОНТАЖ, Впускной коллектор.>
5) Отсоедините коннектор от соленоида барабанного клапа-
на генератора RH.
6) Снимите барабанный клапан генератора RH.

2.  СТОРОНА LH

1) Отсоедините кабель заземления от аккумулятора.

2) Отсоедините коннектор от барабанного клапана генера-
тора LH.
3) Снимите соленоид барабанного клапана генератора LH.

B:  УСТАНОВКА

1. СТОРОНА RH

Установите в обратном порядке.

2. СТОРОНА LH

Установите в обратном порядке.
