ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-234

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-235

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CС: DTC P1499 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 КЛАПАНА EGR (ВЫСОКИЙ ВХОДНОЙ СИГНАЛ)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу после обнаружения неполадки

СИМПТОМ НЕПОЛАДКИ:
• Ошибка холостого хода
• Плохие ездовые качества.
• Подсасывание двигателя

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)-44, РАБОТА, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4SO)-37, РАБОТА, Режим осмотра. >

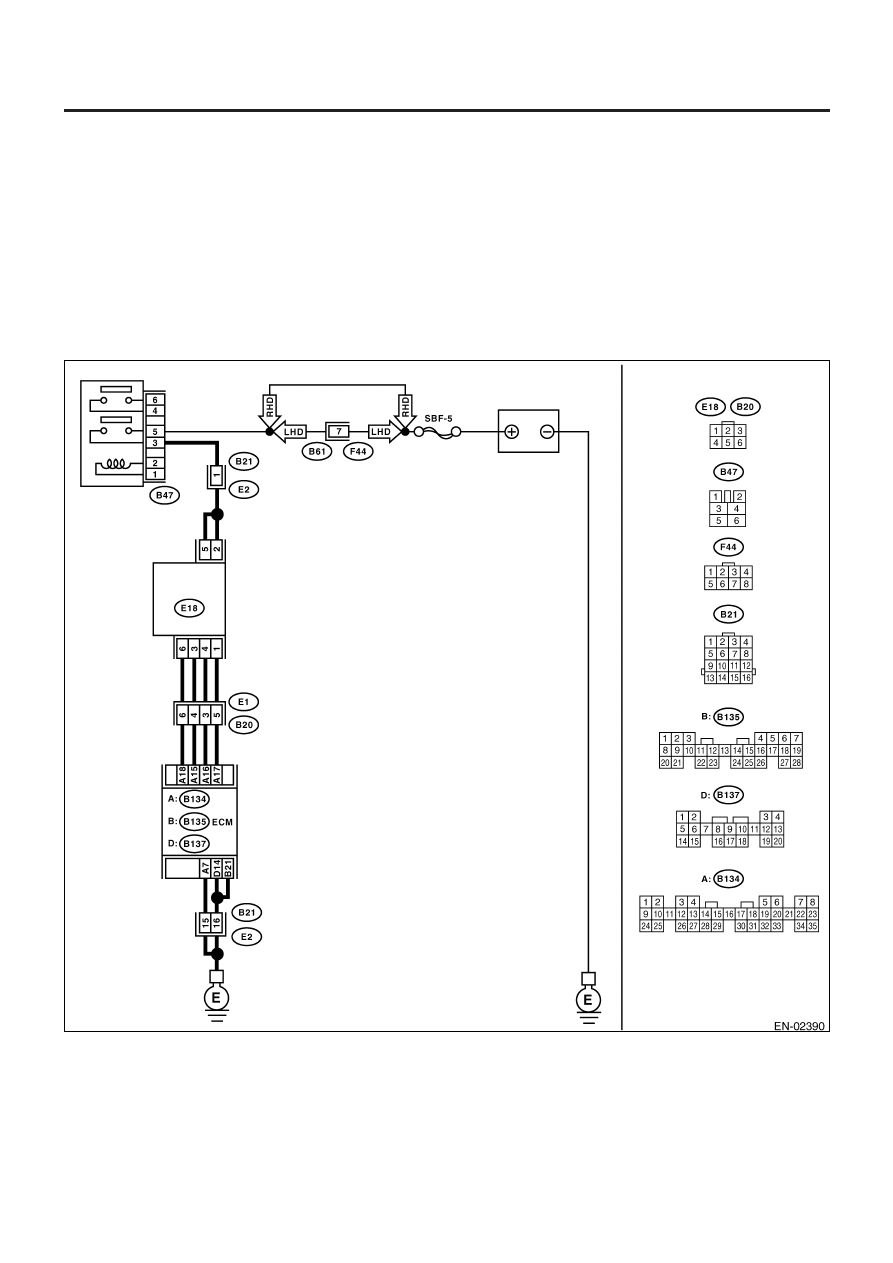

ДИАГРАММА ПРОВОДКИ:

Клапан EGR

Главное реле

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-236

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-237

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CD: DTC P1510 НЕПОЛАДКА ЦЕПИ СИГНАЛА #1 СОЛЕНОИДНОГО КЛАПАНА ISC

(НИЗКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1516. <См. EN(H4SO)-238, DTC P1516 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СО-
ЛЕНОИДНОГО КЛАПАНА ISC (НИЗКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

CE: DTC P1511 НЕПОЛАДКА ЦЕПИ СИГНАЛА #1 СОЛЕНОИДНОГО КЛАПАНА ISC

(ВЫСОКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1517. <См. EN(H4SO)-240, DTC P1517 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СОЛЕ-
НОИДНОГО КЛАПАНА ISC (ВЫСОКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

CF: DTC P1512 НЕПОЛАДКА ЦЕПИ СИГНАЛА #2 СОЛЕНОИДНОГО КЛАПАНА ISC

(НИЗКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1516. <См. EN(H4SO)-238, DTC P1516 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СО-
ЛЕНОИДНОГО КЛАПАНА ISC (НИЗКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

CG: DTC P1513 НЕПОЛАДКА ЦЕПИ СИГНАЛА #2 СОЛЕНОИДНОГО КЛАПАНА ISC

(ВЫСОКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1517. <См. EN(H4SO)-240, DTC P1517 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СОЛЕ-
НОИДНОГО КЛАПАНА ISC (ВЫСОКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

CH: DTC P1514 НЕПОЛАДКА ЦЕПИ СИГНАЛА #3 СОЛЕНОИДНОГО КЛАПАНА ISC

(НИЗКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1516. <См. EN(H4SO)-238, DTC P1516 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СО-
ЛЕНОИДНОГО КЛАПАНА ISC (НИЗКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>

CI:  DTC P1515 НЕПОЛАДКА ЦЕПИ СИГНАЛА #3 СОЛЕНОИДНОГО КЛАПАНА ISC

(ВЫСОКИЙ ВХОДНОЙ СИГНАЛ)

ПРИМЕЧАНИЕ:
Для информации о процедуре диагностики см. DTC P1517. <См. EN(H4SO)-240, DTC P1517 НЕПОЛАДКА ЦЕПИ СИГНАЛА #4 СОЛЕ-
НОИДНОГО КЛАПАНА ISC (ВЫСОКИЙ ВХОДНОЙ СИГНАЛ), Процедура диагностики с диагностическим кодом неполадки (DTC).>
