Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 151

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-202

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-203

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

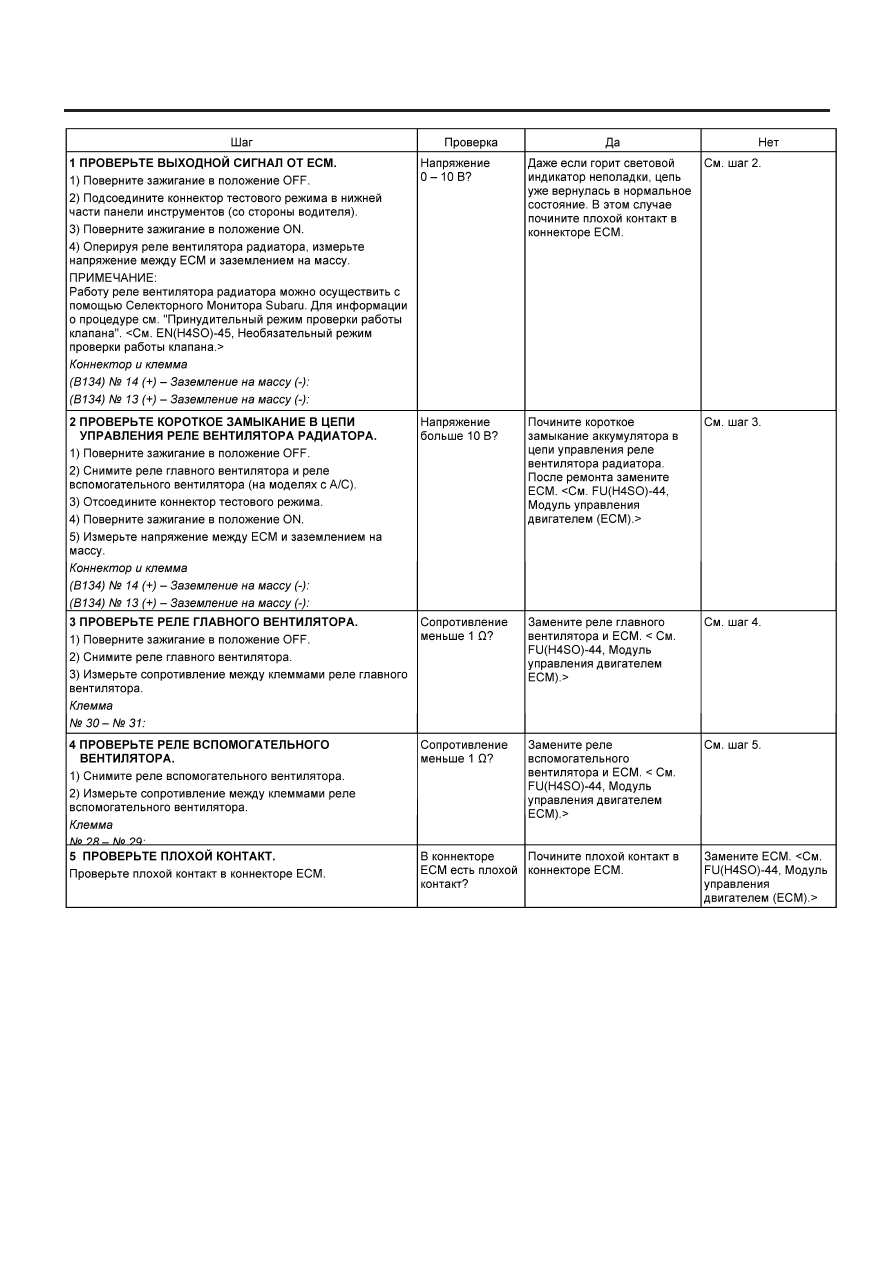

ВЕ: DTC P0692 ВЫСОКАЯ ЦЕПЬ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ ОХЛАДИТЕЛЯ 1

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Два следующих один за другим ездовых цикла с неполадкой

СИМПТОМ НЕПОЛАДКИ:
• Вентилятор радиатора работает неправильно.
• Перегрев

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)-44, РАБОТА, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4SO)-37, РАБОТА, Режим осмотра. >

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-204

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

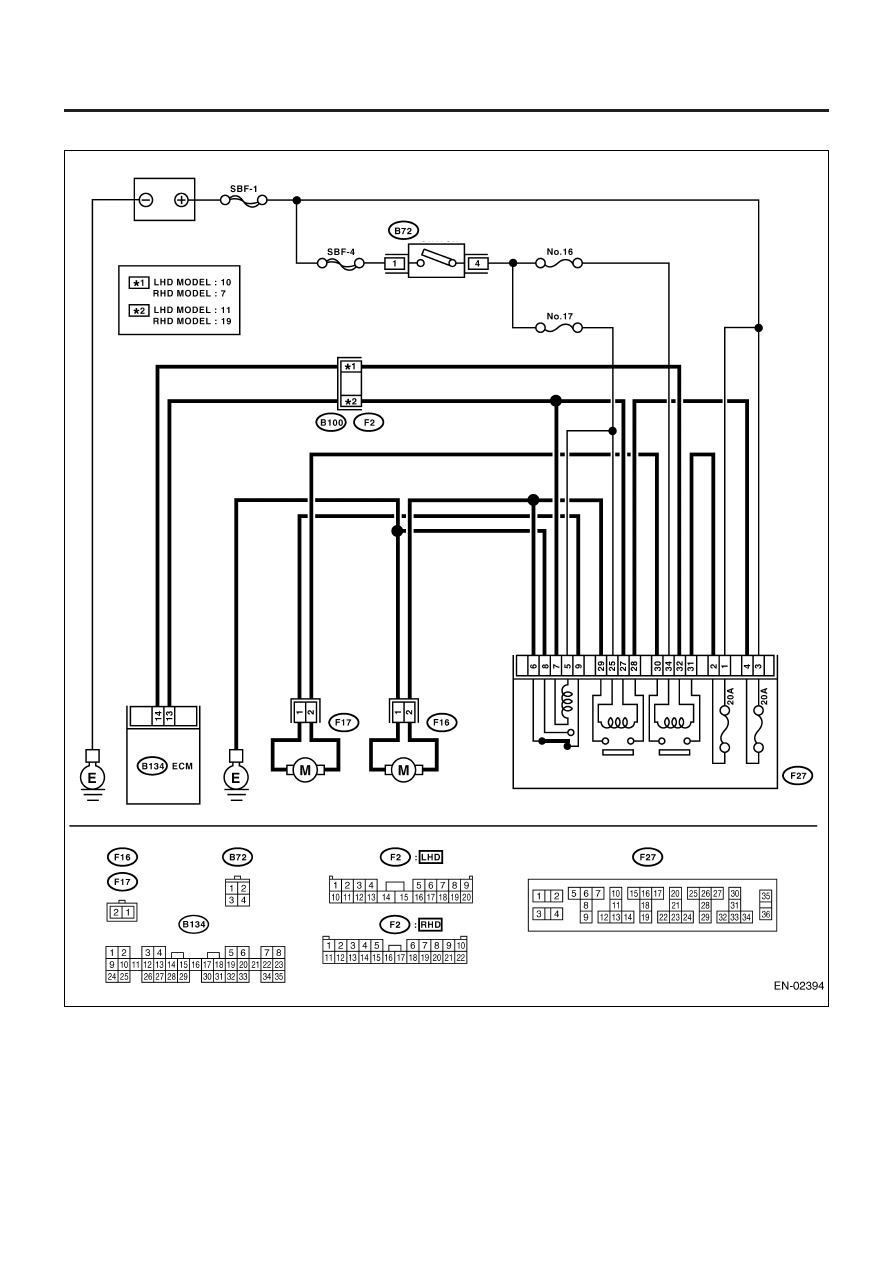

ДИАГРАММА ПРОВОДКИ:

Переключатель
зажигания

Аккумулятор

Мотор главного

вентилятора

Мотор вспомогатель-

ного вентилятора

Реле режимов
вентилятора

Реле вспомо-
гательного
вентилятора

Реле главно-

го вентилято-

ра-1

Держатель реле кондиционирования воздуха

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-205

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
