Subaru Forester (2004 год). Обслуживание и эксплуатация - часть 121

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-82

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-83

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

C:  DTC P0032 ВЫСОКАЯ ЦЕПЬ УПРАВЛЕНИЯ ОТОПИТЕЛЯ HO2S (УСТРОЙСТВО 1 ДАТЧИК 1)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Сразу же после обнаружения неполадки

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)-44, РАБОТА, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4SO)-37, РАБОТА, Режим осмотра. >

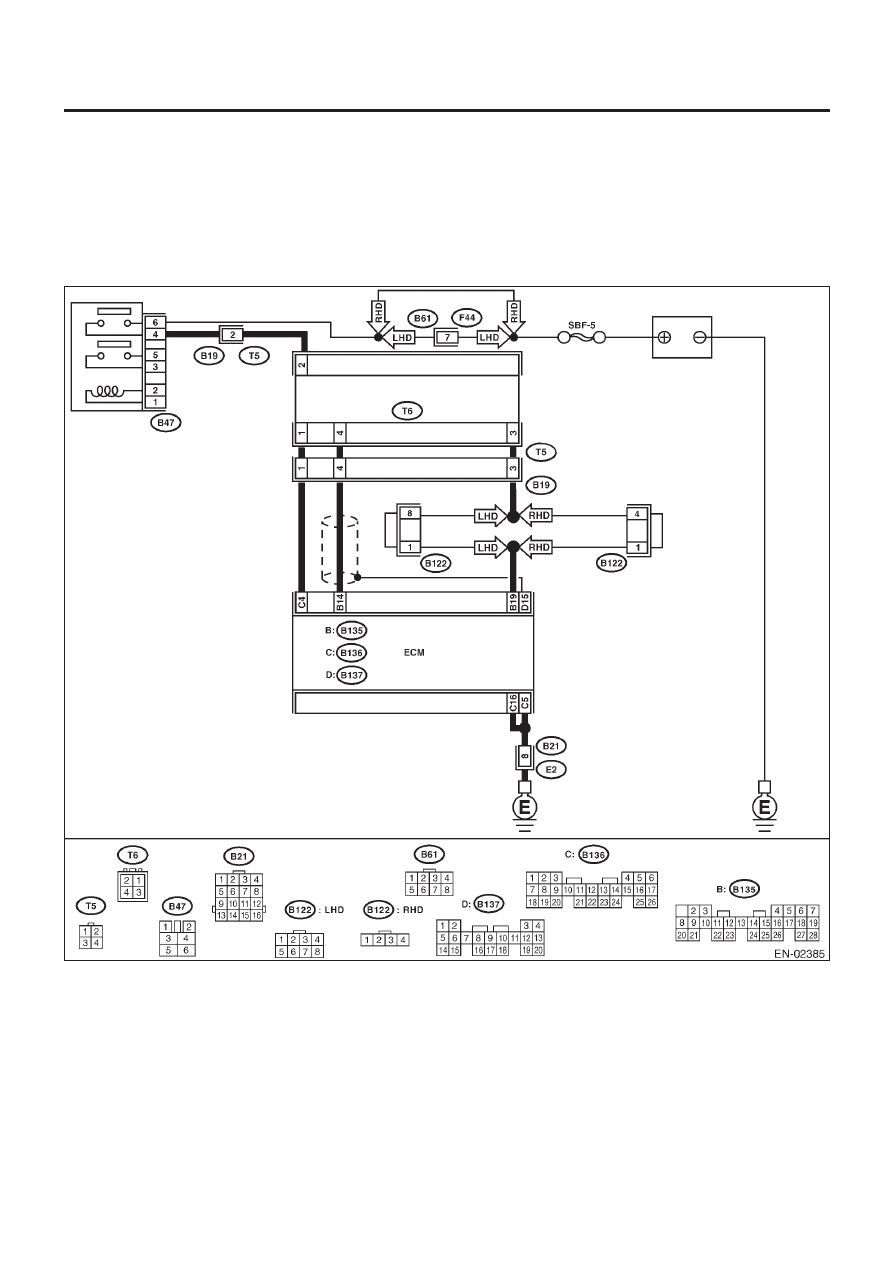

ДИАГРАММА ПРОВОДКИ:

Передний датчик
кислорода (A/F)

Главное реле

Аккумулятор

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-84

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

ПРОЦЕДУРА ДИАГНОСТИКИ С ДИАГНОСТИЧЕСКИМ КОДОМ НЕПОЛАДКИ (DTC)

EN(H4SO)-85

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D:  DTC P0037 НИЗКАЯ ЦЕПЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ HO2S (УСТРОЙСТВО 1 ДАТЧИК 2)

УСЛОВИЕ ОПРЕДЕЛЕНИЯ DTC:
Два следующих друг за другом ездовых цикла с неполадкой

ОСТОРОЖНО:
После ремонта или замены неисправных деталей пройдите Режим Очистки Памяти <См. EN(H4SO)-44, РАБОТА, Режим
очистки памяти.> и Режим Осмотра <См. EN(H4SO)-37, РАБОТА, Режим осмотра. >

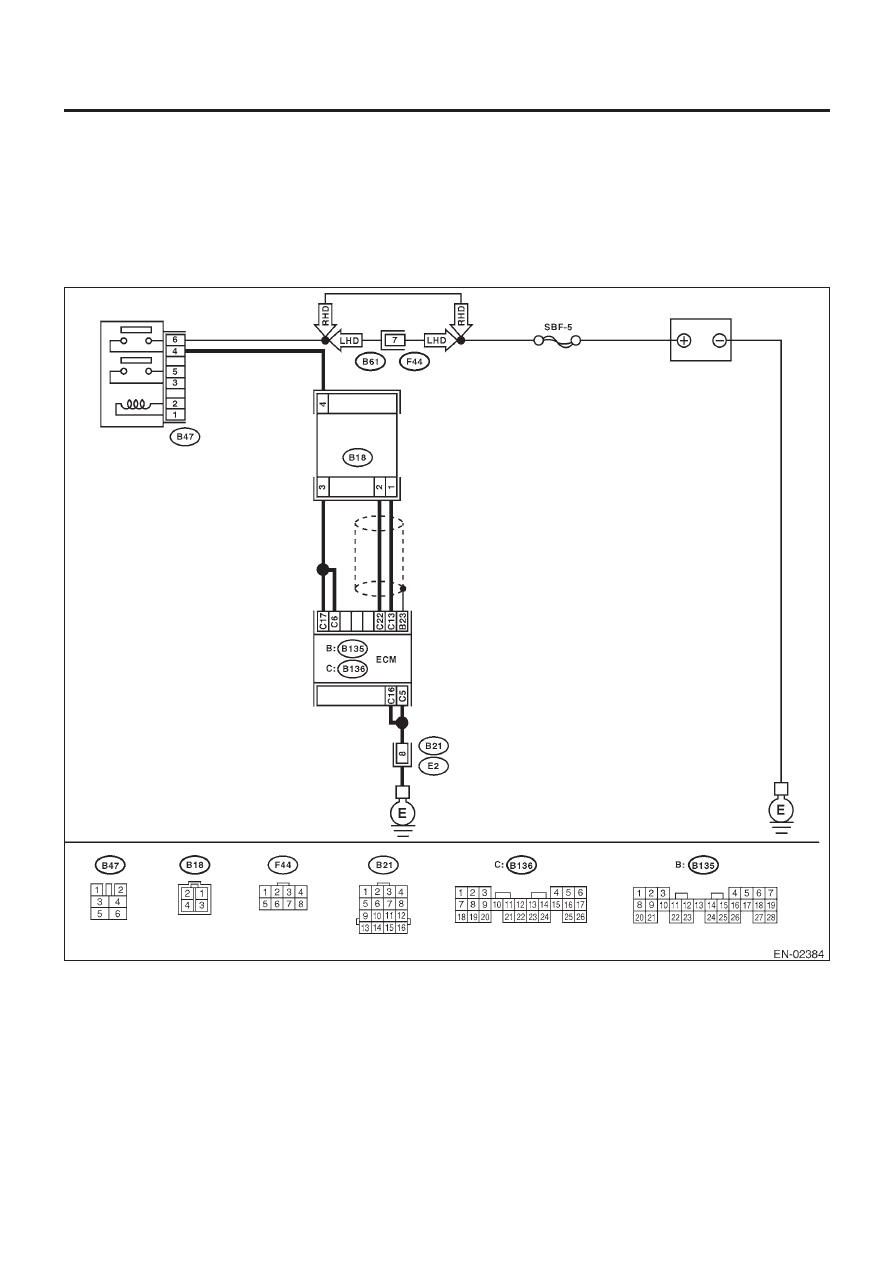

ДИАГРАММА ПРОВОДКИ:

Задний датчик кислорода

Главное реле

Аккумулятор
