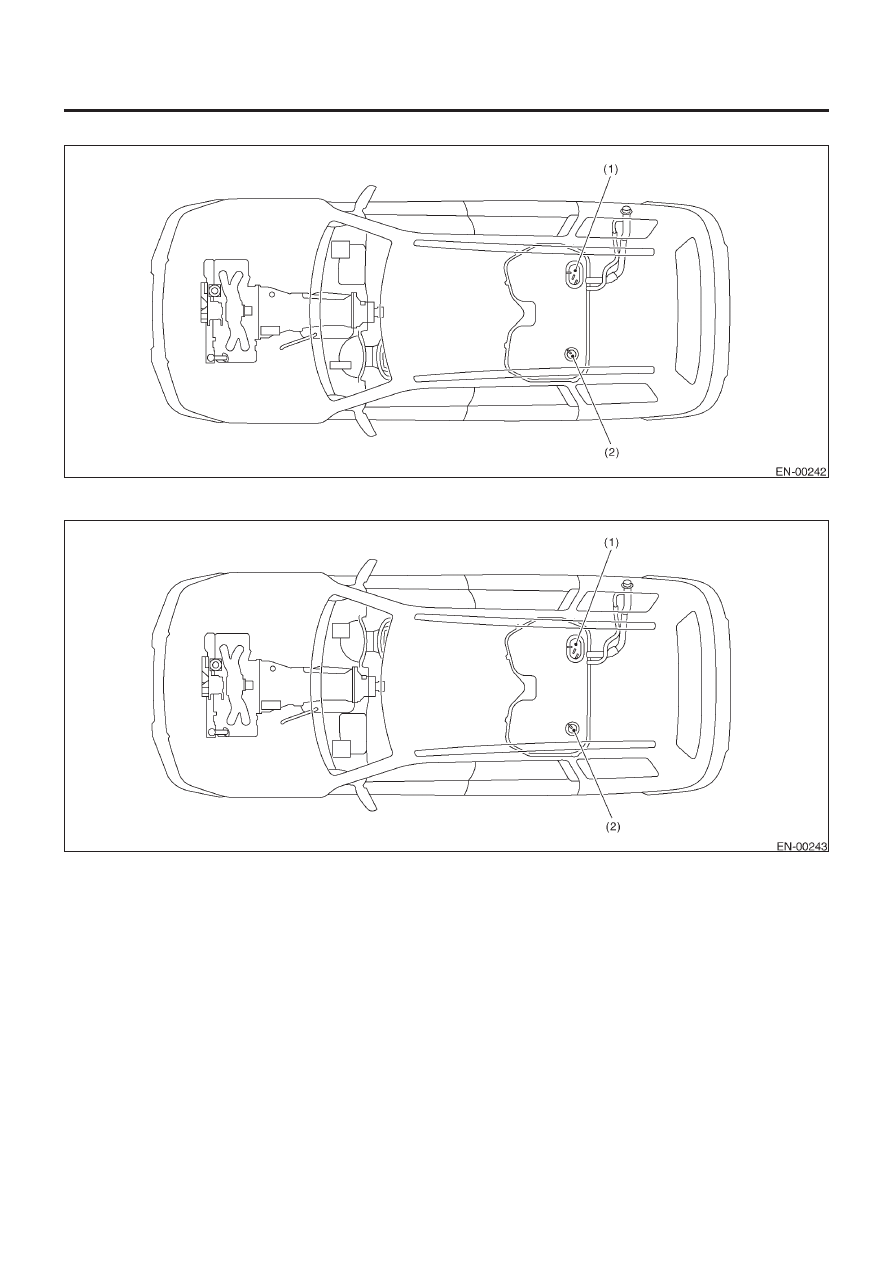

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-14

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• МОДЕЛЬ LHD

• МОДЕЛЬ RHD

(1) Датчик уровня топлива

(2) Датчик уровня топлива ниже

минимального

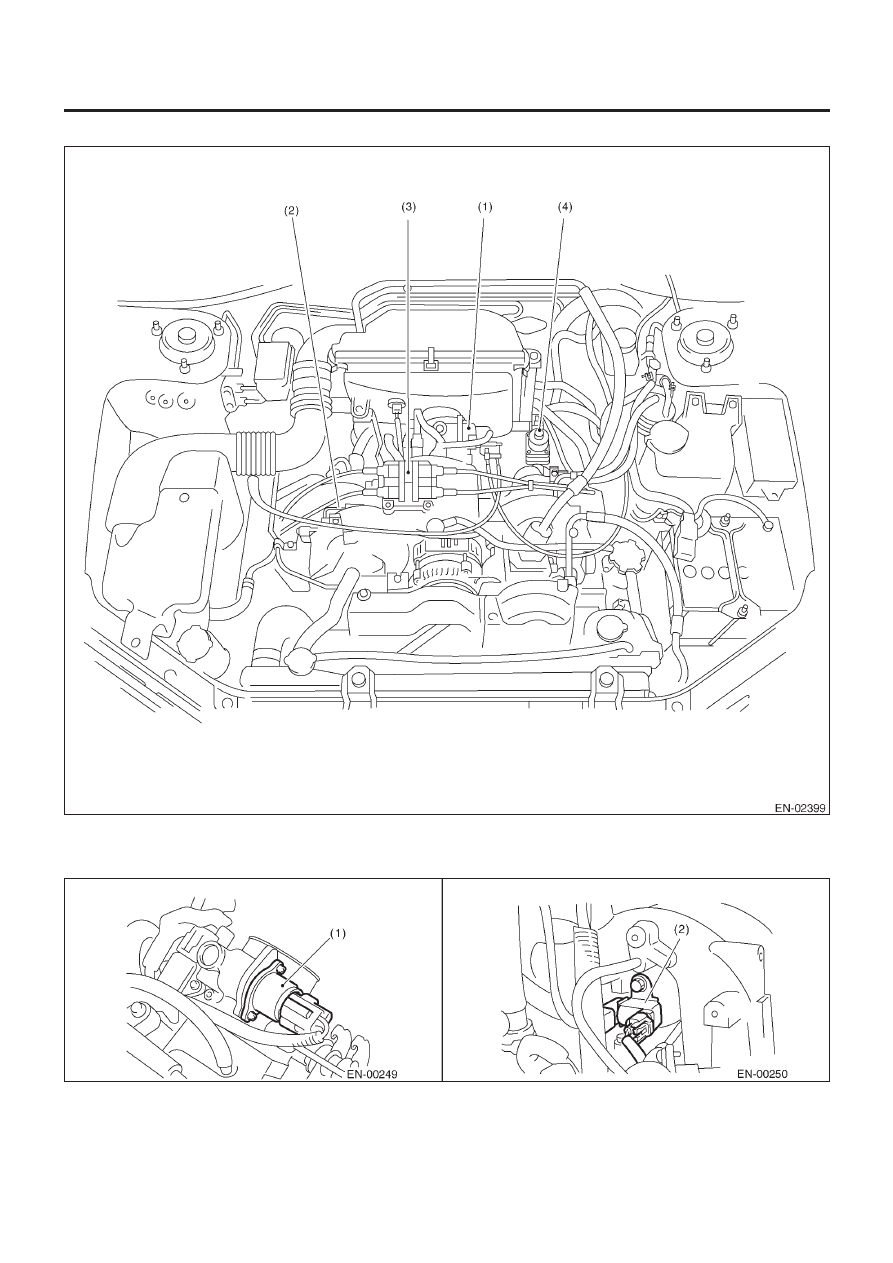

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-15

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• СОЛЕНОИДНЫЙ КЛАПАН, ЧАСТИ СИСТЕМЫ КОНТРОЛЯ ЗА ВЫХЛОПОМ И ЧАСТИ СИСТЕМЫ ЗАЖИГАНИЯ

(1) Соленоидный клапан управления

воздухом холостого хода

(2) Соленоидный клапан продувки
(3) Катушка зажигания и устройство

зажигателя

(4) Клапан EGR

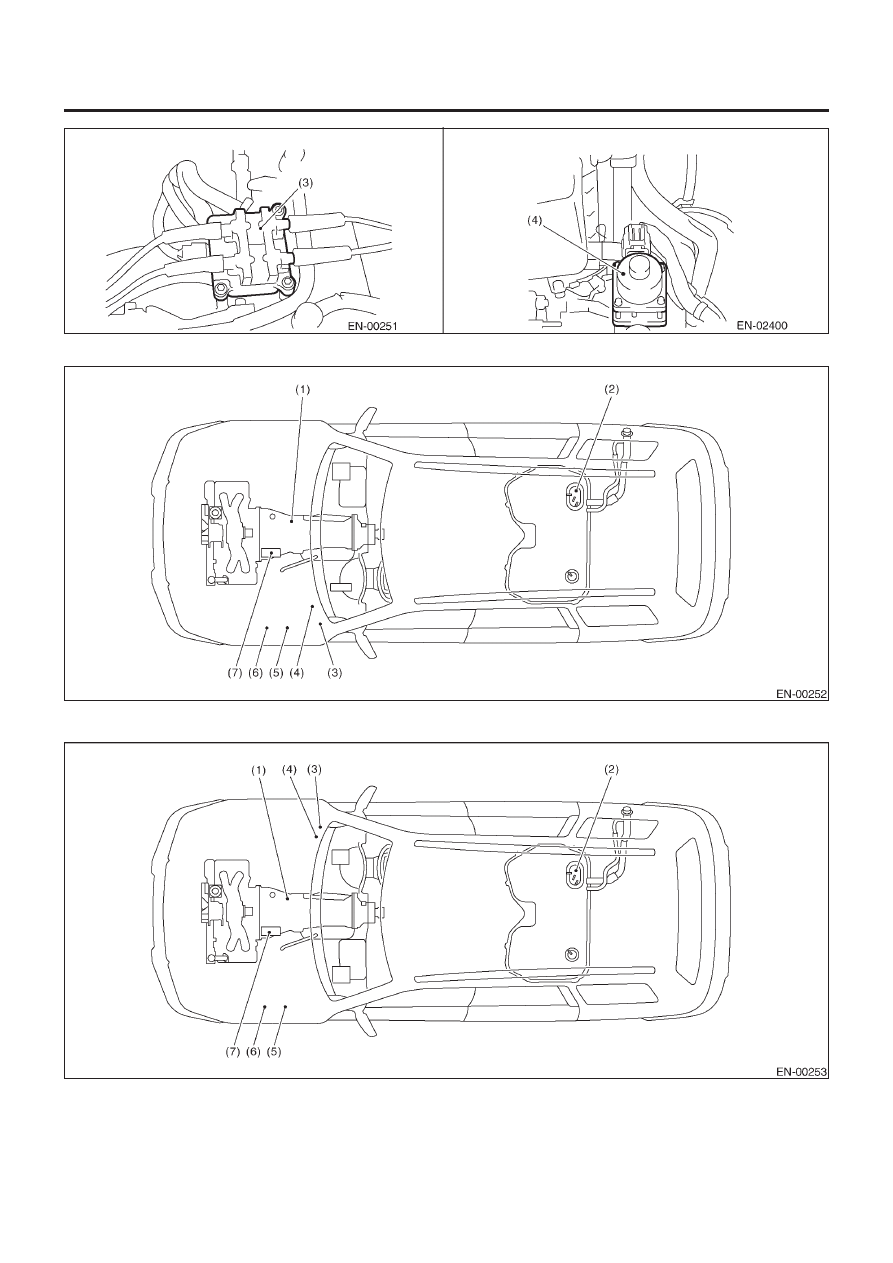

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-16

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• МОДЕЛЬ LHD

• МОДЕЛЬ RHD

(1) Ингибиторный переключатель
(2) Топливный насос
(3) Главное реле

(4) Реле топливного насоса
(5) Реле главного вентилятора радиатора

(6) Реле вспомогательного вентилятора

радиатора

(7) Стартер

МЕСТОНАХОЖДЕНИЕ ЭЛЕКТРИЧЕСКИХ КОМПОНЕНТОВ

EN(H4SO)-17

ДВИГАТЕЛЬ (ДИАГНОСТИКА)
