ОБЩИЕ НЕПОЛАДКИ СИСТЕМЫ СМАЗКИ ДВИГАТЕЛЯ

LU(H4SO)-24

СМАЗКА

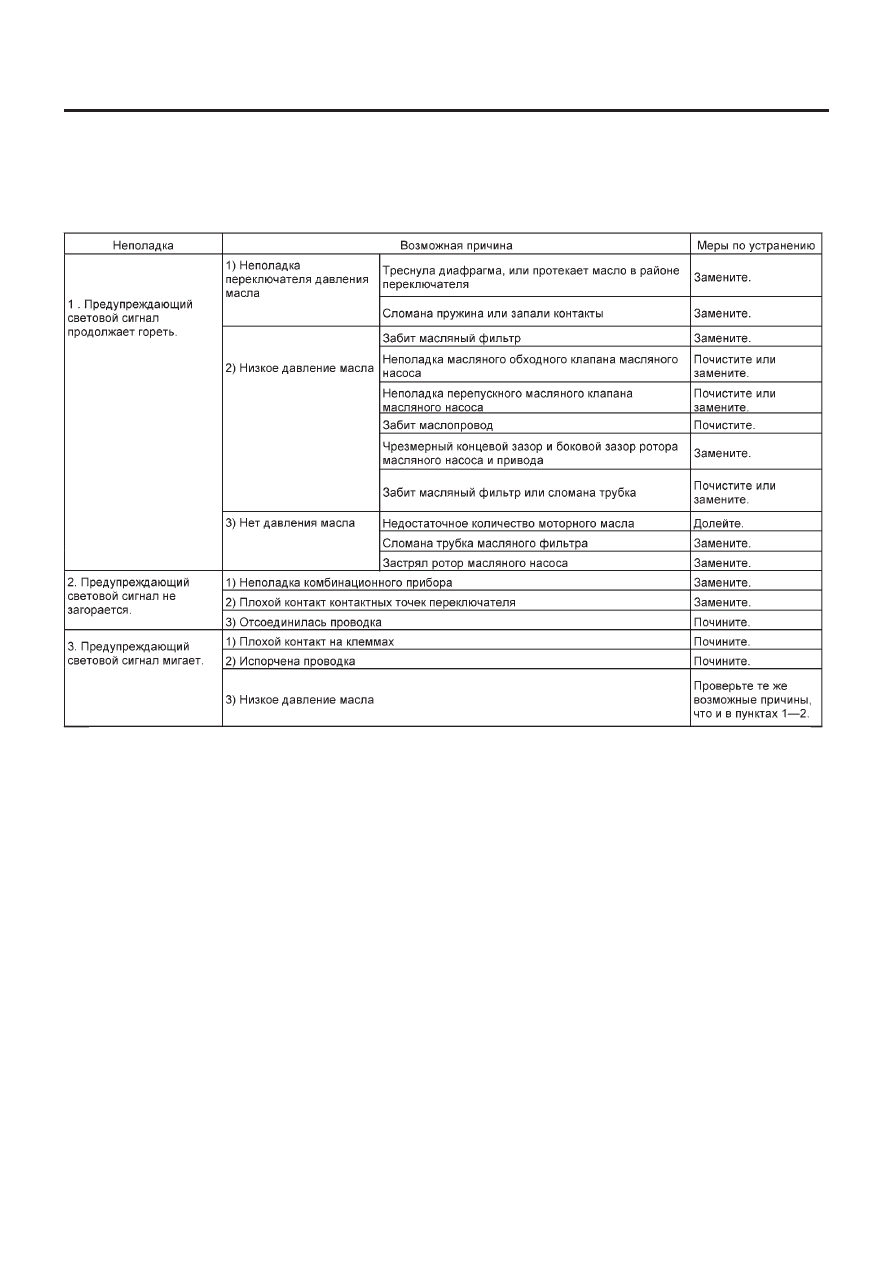

9. Общие неполадки системы смазки двигателя

A:  ОСМОТР

Перед проведением диагностики убедитесь в правильном уровне моторного масла и в отсутствии протечек.

1. Общее описание  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

2. Педаль акселератора  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3. Трос управления акселератором . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

Стр.

SP(H4SO)

ОБЩЕЕ ОПИСАНИЕ

SP(H4SO)-2

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

1. Общее описание

A: СПЕЦИФИКАЦИЯ

B: КОМПОНЕНТ

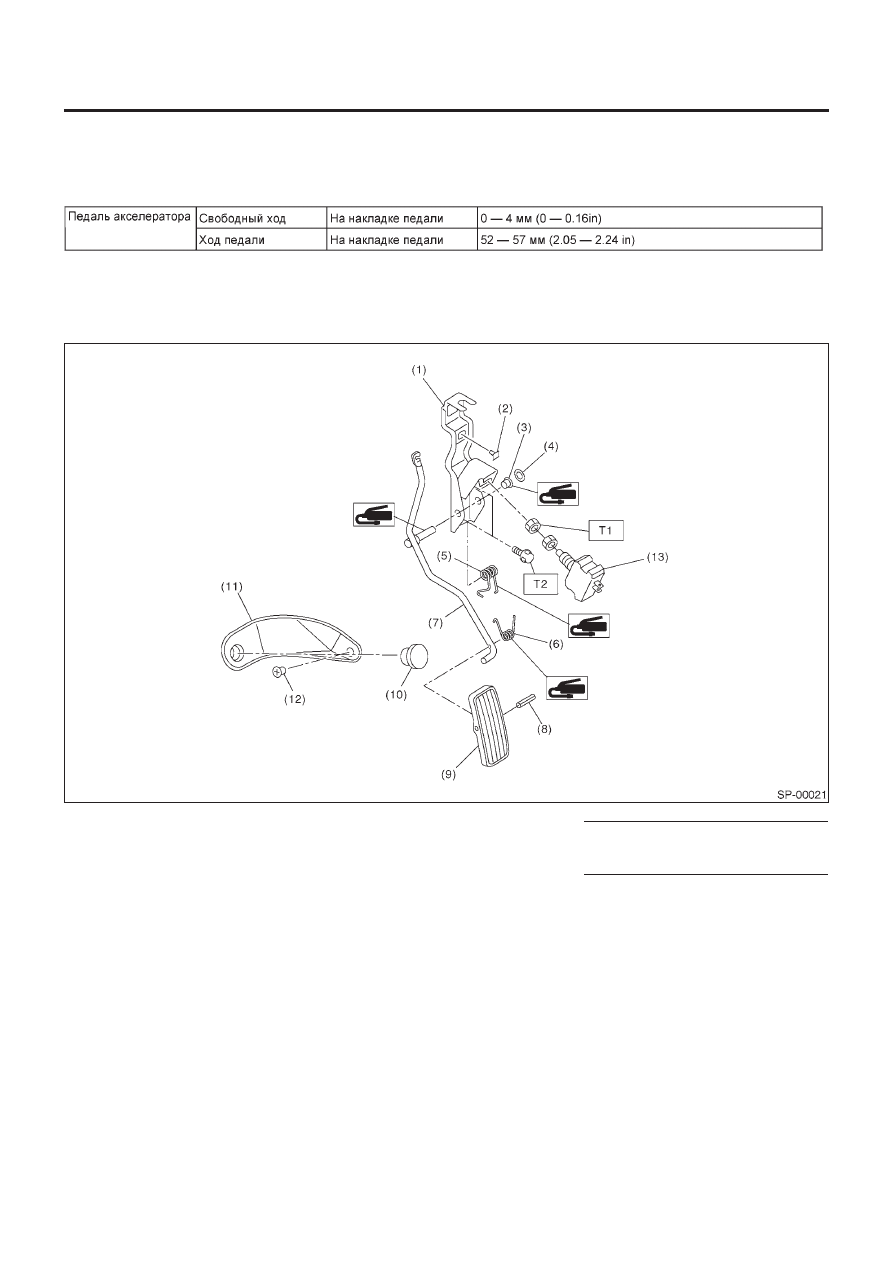

1.  МОДЕЛЬ LHD

(1) Скоба акселератора
(2) Стоппер
(3) Втулка
(4) Зажим
(5) Пружина акселератора
(6) Пружина педали акселератора
(7) Рычаг педали акселератора

(8) Шпилька пружины
(9) Педаль акселератора
(10) Стоппер акселератора
(11) Пластина акселератора
(12) Зажим
(13) Переключатель кик-дауна (модель AT)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    12 (1.2, 9.0)
T2:    18 (1.8, 13.0)

ОБЩЕЕ ОПИСАНИЕ

SP(H4SO)-3

СИСТЕМЫ КОНТРОЛЯ СКОРОСТИ

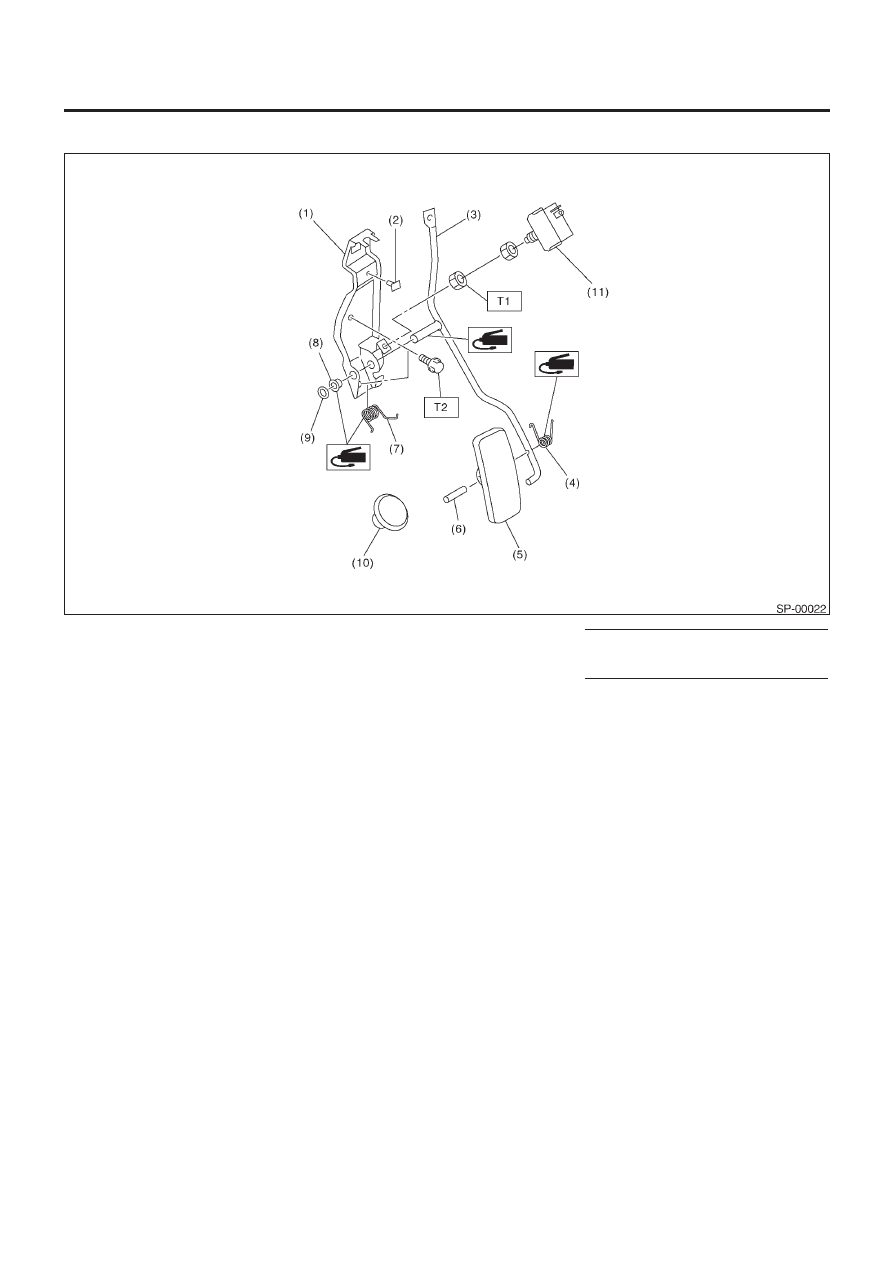

2.  МОДЕЛЬ RHD

C: ОСТОРОЖНО

• Во время работы всегда надевайте рабочую одежду, вклю-
чая защитный головной убор, защитный очки и защитную
обувь.
• Удаляйте загрязнение, включая грязь и коррозию перед
удалением, установкой или разборкой компонентов.
• Кладите разобранные части по порядку и защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреты после работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

(1) Скоба акселератора
(2) Стоппер
(3) Рычаг педали акселератора
(4) Пружина педали акселератора
(5) Педаль акселератора
(6) Шпилька пружины

(7) Пружина акселератора
(8) Втулка
(9) Зажим
(10) Стоппер акселератора
(11) Переключатель кик-дауна (модель AT)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:    12(1.2, 9.0)
T2:    18 (1.8, 13.0)
