ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-8

ОХЛАЖДЕНИЕ

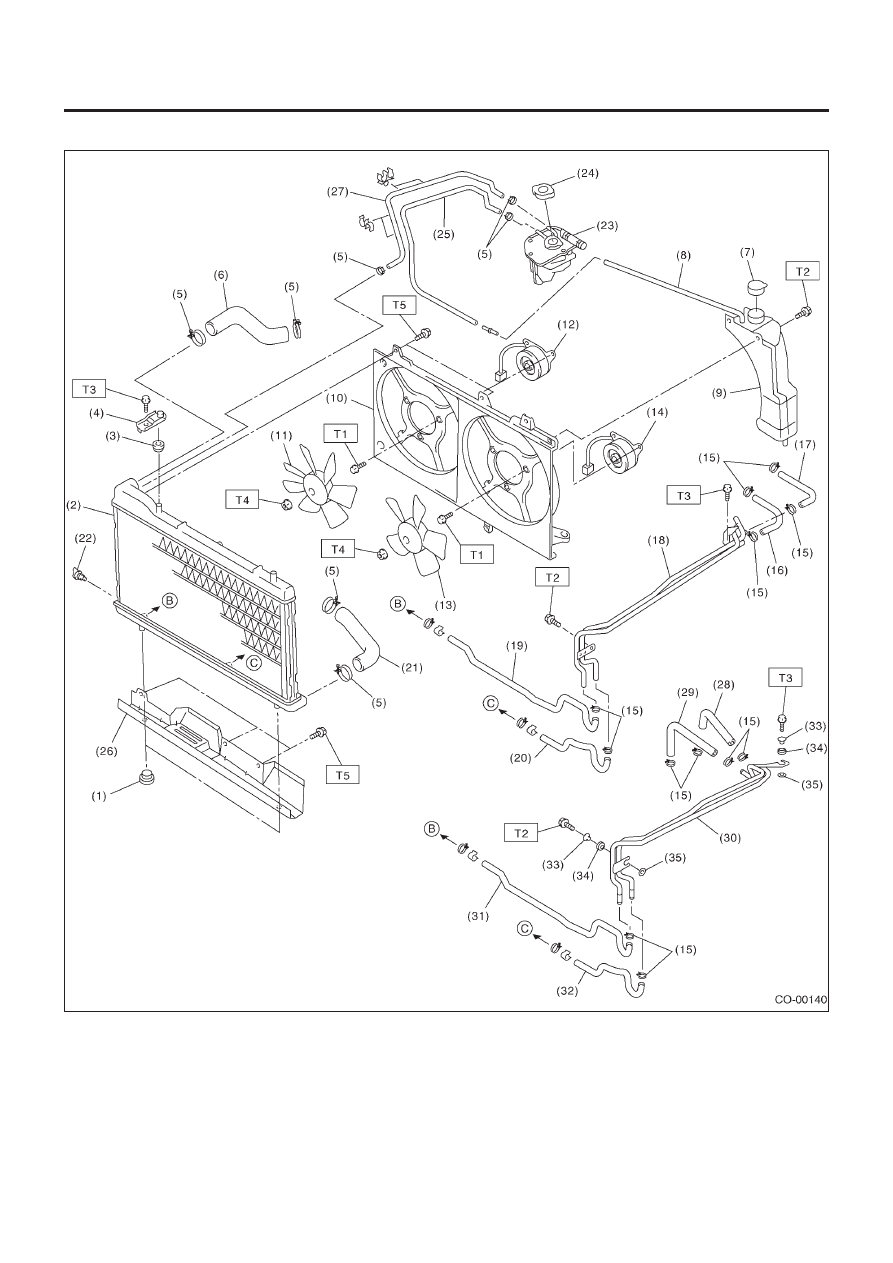

• МОДЕЛЬ ТУРБО

ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-9

ОХЛАЖДЕНИЕ

(1) Нижняя подушка радиатора
(2) Радиатор
(3) Верхняя подушка радиатора
(4) Верхняя скоба радиатора
(5) Зажим
(6) Впускной шланг радиатора
(7) Крышка бачка охладителя двигателя
(8) Шланг перелива
(9) Бачок охладителя двигателя
(10) Кожух вентилятора радиатора
(11) Вспомогательный вентилятор радиатора
(12) Мотор вспом вентилятора радиатора
(13) Главный вентилятор радиатора
(14) Мотор главного вентилятора радиатора
(15) Зажим шланга ATF (модель AT)
(16) Впускной шланг А ATF (модель AT)
(17) Выпускной шланг А ATF (модель AT)

(18) Трубка ATF (модель AT)
(19) Впускной шланг В ATF (модель AT)
(20) Выпускной шланг В ATF (модель AT)
(21) Выпускной шланг радиатора
(22) Сливная заглушка радиатора
(23) Заливной бачок охладителя двигателя
(24) Крышка заливного бачка охладителя

двигателя

(25) Двигательный шланг перелива
(26) Поддон радиатора (Модель АТ)
(27) Вентиляционный шланг двигателя
(28) Впускной шланг А охладителя масла

(Модель МТ с охладителем масла)

(29) Выпускной шланг А охладителя масла

(Модель МТ с охладителем масла)

(30) Трубка охладителя масла (Модель МТ

с охладителем масла)

(31) Впускной шланг В охладителя масла

(Модель МТ с охладителем масла)

(32) Выпускной шланг В охладителя масла

(Модель МТ с охладителем масла)

(33) Расширитель (Модель МТ с охладите-

лем масла)

(34) Подушка (Модель МТ с охладителем

масла)

(35) Регулировочная шайба (Модель МТ с

охладителем масла)

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

4.4 (0.45, 3.3)

T2:

7.5 (0.76, 5.5)

T3:

18 (1.8, 13.0)

T4:

3.4 (0.35, 2.5)

T5:

4.9 (0.50, 3.6)

ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-10

ОХЛАЖДЕНИЕ

C: ОСТОРОЖНО

• Одевайте рабочую одежду при проведении технического
обслуживания, включая головной убор, защитные очки, и за-
щитную обувь.
• Удаляйте инородные материалы, включая грязь и коррозию
перед удалением, установкой или разборкой компонентов.
• Держите разобранные части в порядке, защищайте их от
пыли и грязи.
• Перед удалением, установкой или разборкой, обязательно
точно выясните суть неполадки. Избегайте ненужного удале-
ния, установки, разборки и замены.
• Следите за тем, чтобы не обжечь руки, поскольку все части
автомобиля нагреваются в ходе работы.
• Обязательно затягивайте фиксаторы, включая болты и гай-
ки с указанным усилием.
• Размещайте домкраты или стояки безопасности под соот-
ветствующими местами.
• Перед отсоединением электрических коннекторов датчи-
ков и узлов, обязательно отсоедините кабель заземления от
аккумулятора.

ОБЩЕЕ ОПИСАНИЕ

CO(H4SO)-11

ОХЛАЖДЕНИЕ

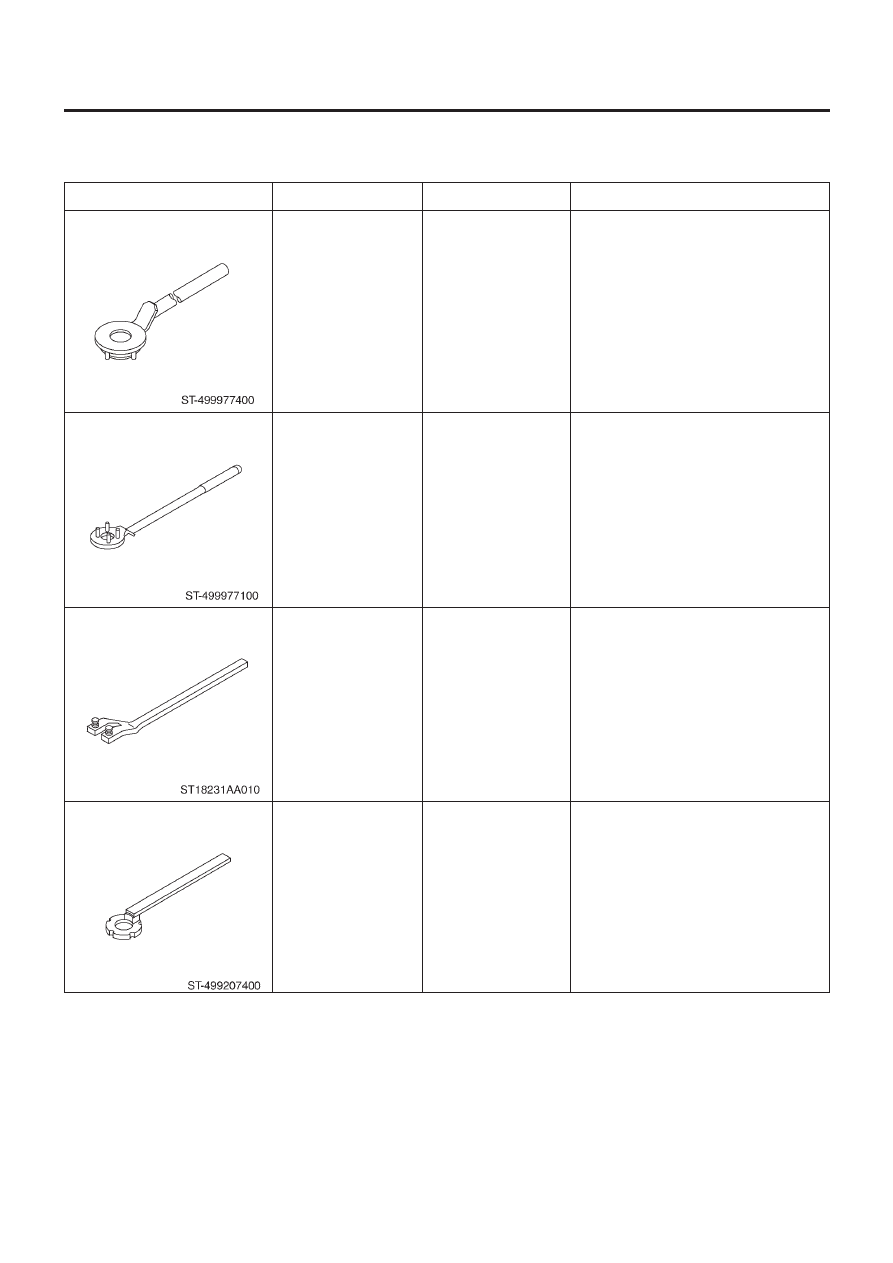

D: ПОДГОТОВИТЕЛЬНЫЙ ИНСТРУМЕНТ

1. МОДЕЛЬ НЕ ТУРБО

ИЛЛЮСТРАЦИЯ

НОМЕР ИНСТРУМЕНТА

499977400
(модель 2.0 L)

499977100
(модель 2.5 L)

18231AA010

499207400

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ ШКИВА
КОЛЕНВАЛА

КЛЮЧ КОЛЕСА
РАСПРЕДВАЛА
(для левой стороны)

КЛЮЧ КОЛЕСА
РАСПРЕДВАЛА
(для правой стороны)

Используется для остановки шкива
коленвала при ослаблении и затяжке
винтов шкива коленвала.

Используется для остановки шкива
коленвала при ослаблении и затяжке
винтов шкива коленвала.

• Используется для демонтажа и
установки колеса распредвала (LH).
• Также можно использовать КЛЮЧ
КОЛЕСА РАСПРЕДВАЛА (499207100).

• Используется для демонтажа и
установки колеса распредвала (RH).

ОПИСАНИЕ

ПОМЕТКИ
