ОБЩЕЕ ОПИСАНИЕ

EX(H4SO)-2

ВЫХЛОП

1. Общее описание

A: КОМПОНЕНТ

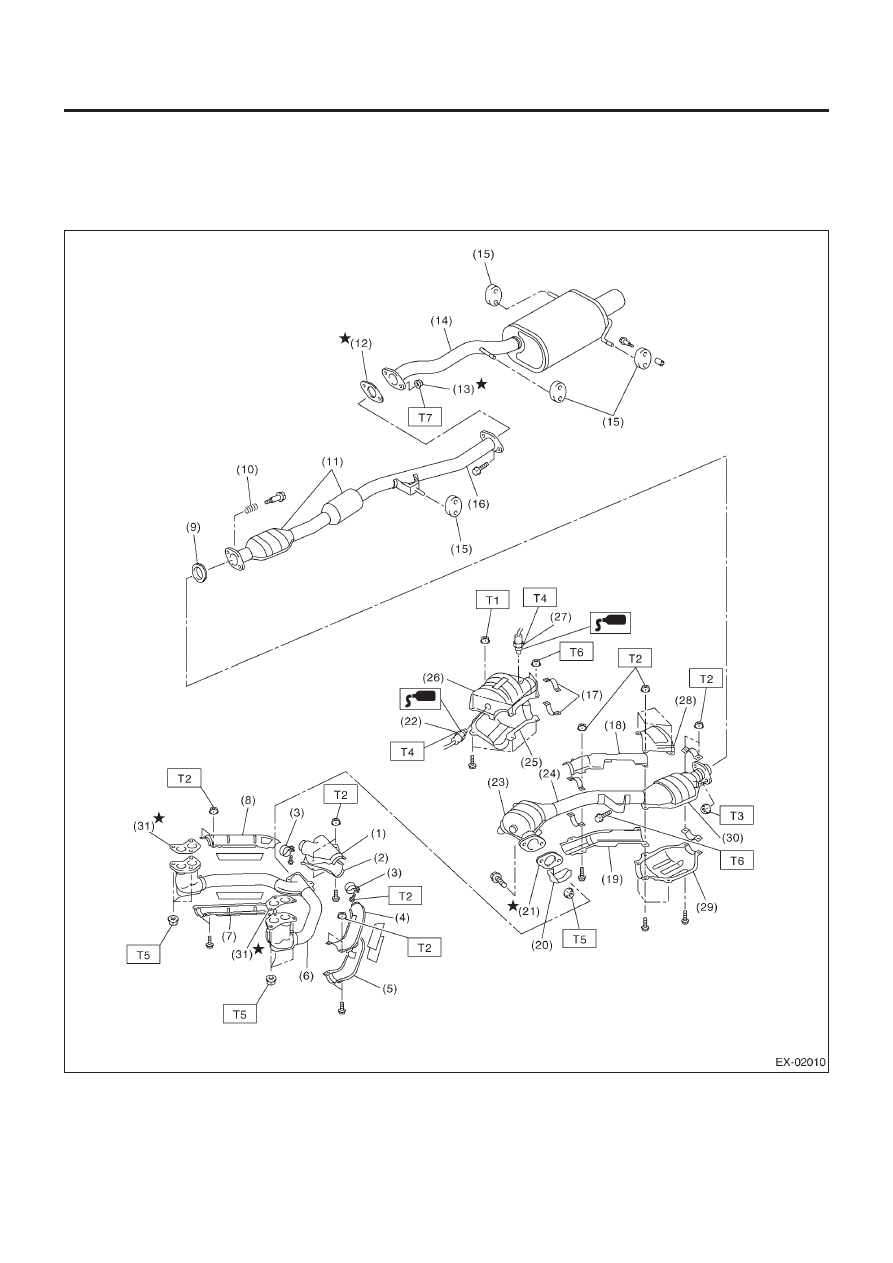

1. Модель 2.0 L

ОБЩЕЕ ОПИСАНИЕ

EX(H4SO)-3

ВЫХЛОП

(1) Верхняя крышка передней выхлопной

трубы CTR

(2) Нижняя крышка передней выхлопной

трубы CTR

(3) Зажим
(4) Верхняя крышка передней выхлопной

трубы LH

(5) Нижняя крышка передней выхлопной

трубы LH

(6) Передняя выхлопная труба
(7) Нижняя крышка передней выхлопной

трубы RH

(8) Верхняя крышка передней выхлопной

трубы RH

(9) Прокладка
(10) Пружина
(11) Камера
(12) Прокладка
(13) Самоконтрящаяся гайка

(14) Глушитель
(15) Резиновая подушка
(16) Передняя выхлопная труба
(17) Зажим
(18) Верхн крышка централ выхл трубы
(19) Нижн крышка централ выхл трубы
(20) Протектор
(21) Прокдладка
(22) Передний датчик кислорода (A/F)
(23) Передний каталитический преобразо-

ватель

(24) Центральная выхлопная труба
(25) Нижняя крышка переднего каталитиче-

ского преобразователя

(26) Верхняя крышка переднего каталити-

ческого преобразователя

(27) Задний датчик кислорода
(28) Верхняя крышка заднего каталитиче-

ского преобразователя

(29) Нижняя крышка заднего каталитиче-

ского преобразователя

(30)  Задний каталитический преобразователь
(31) Прокладка

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8, 5.8)

T2:

13 (1.3, 9.4)

T3:

18 (1.8, 13.0)

T4:

21 (2.1, 15.2)

T5:

30 (3.1, 22.4)

T6:

35 (3.6, 26.0)

T7:

48 (4.9, 35.4)

ОБЩЕЕ ОПИСАНИЕ

EX(H4SO)-4

ВЫХЛОП

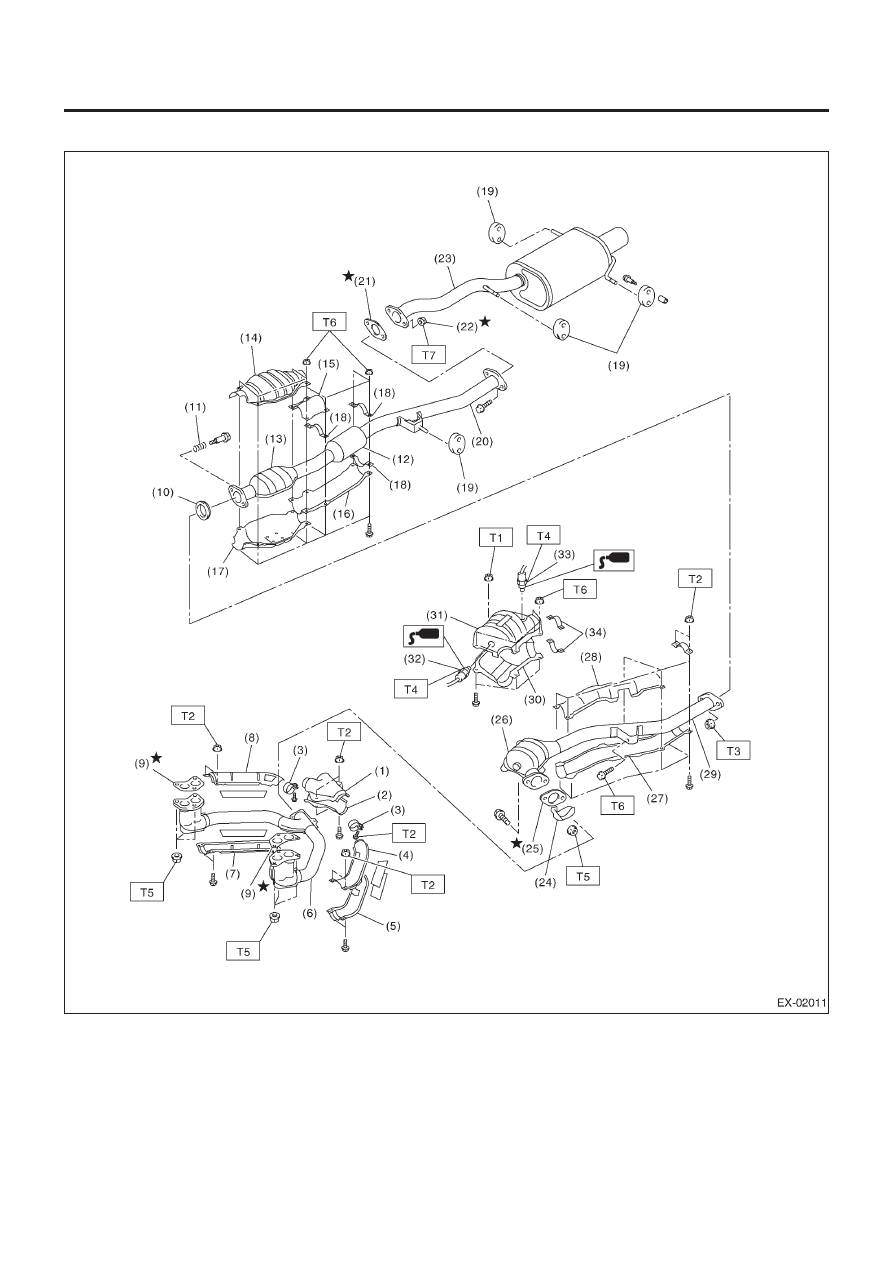

2. Модель 2.5 L

ОБЩЕЕ ОПИСАНИЕ

EX(H4SO)-5

ВЫХЛОП

(1) Вехняя крышка передней выхлопный

трубы CTR

(2) Нижняя крышка передней выхлопный

трубы CTR

(3) Зажим
(4) Вехняя крышка передней выхлопный

трубы LH

(5) Нижняя крышка передней выхлопный

трубы LH

(6) Передняя выхлопная труба
(7) Нижняя крышка передней выхлопный

трубы RH

(8) Вехняя крышка передней выхлопный

трубы RH

(9) Прокладка
(10) Прокладка
(11) Пружина
(12) Камера
(13) Задний каталитический преобразователь
(14) Верхняя крышка заднего каталитиче-

ского преобразователя

(15) Верхняя крышка задней выхлопной

трубы

(16) Нижняя крышка задней выхлопной трубы
(17) Нижняя крышка заднего каталитиче-

ского преобразователя

(18) Зажим
(19) Резиновая подушка
(20) Задняя выхлопная труба
(21) Прокладка
(22) Самоконтрящаяся гайк
(23) Глушитель
(24) Протектор
(25) Прокладка
(26) Передний каталитический преобразо-

ватель

(27) Нижн крышка централ выхлопн трубы
(28) Верхн крышка централ выхлопн трубы
(29) Центральная выхлопная труба
(30) Нижняя крышка переднего каталитиче-

ского преобразователя

(31) Верхняя крышка переднего каталити-

ческого преобразователя

(32) Передний датчик кислорода (A/F)
(33) Задний датчик кислорода
(34) Зажим

Момент затяжки: Н•м (кгс-м, ft-lb)

T1:

8 (0.8, 5.8)

T2:

13 (1.3, 9.4)

T3:

18 (1.8, 13.0)

T4:

21 (2.1, 15.2)

T5:

30 (3.1, 22.4)

T6:

35 (3.6, 26.0)

T7:

48 (4.9, 35.4)
