A:  ДЕМОНТАЖ

1) Поставьте автомобиль на подъемник.
2) Полностью откройте капот и поддержите его стойкой.
3) Снизьте давление топлива. <См. FU(H4SO)-47, СНИЖЕНИЕ
ДАВЛЕНИЯ ТОПЛИВА, ОПЕРАЦИЯ, Топливо.>
4) Отсоедините шланги давления А/С от компрессора А/С.
5) Снимите крышку заливной горловины топлива.
6) Отсоедините кабель заземления от аккумулятора.

7) Снимите патрубок забора воздуха и корпус воздушного
фильтра.<См. IN(H4SO)-7, ДЕМОНТАЖ, Патрубок забора воз-
духа.> и <См. IN(H4SO)-6, ДЕМОНТАЖ, Корпус воздушного
фильтра.>
8) Снимите поддон.
9) Снимите радиатор с автомобиля.  <См.CO(H4SO)-28, ДЕ-
МОНТАЖ, Радиатор.>
10) Снимите опору корпуса воздушного фильтра.

• МОДЕЛЬ MT

• МОДЕЛЬ AT

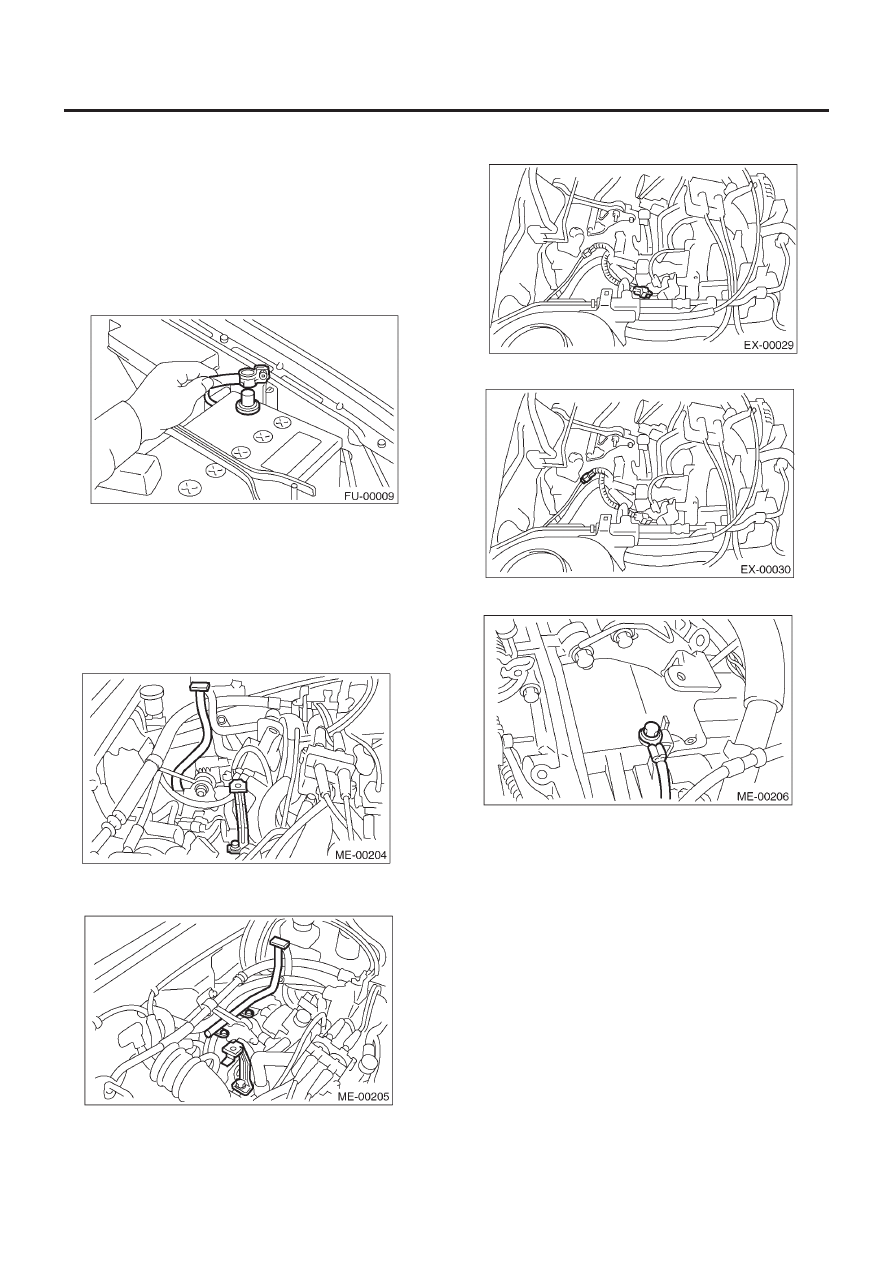

11) Отсоедините следующие коннекторы и кабели.

(1)  Коннектор переднего датчика кислорода (A/F).

(2)  Коннектор заднего датчика кислорода

(3)  Кабель заземления двигателя

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4SO)-35

МЕХАНИКА

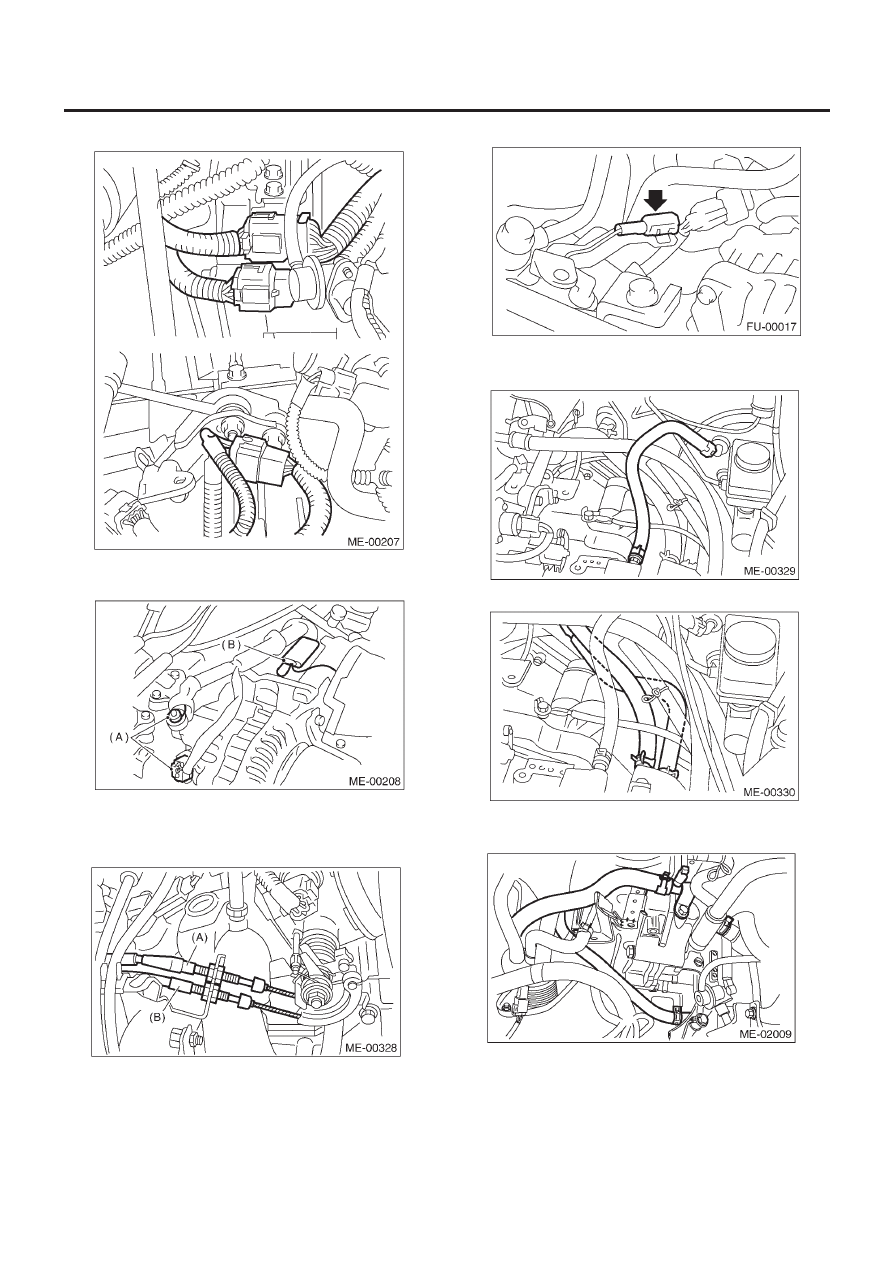

(4)  Коннекторы проводки двигателя

(5) Коннектор и клемму генератора, коннектор компрес-

сора  A/C

(A) Коннектор генератора и клемма
(B) Коннектор компрессора А/С

(6) Трос акселератора (A) и трос круиз-контроля (B)

(7) Датчик давления.

12) Отсоедините следующие шланги.

(1)  Вакуумный шланг тормозного усилителя

(2)  Впускной/выпускной шланг отопителя.

(3)  Впускной/выпускной шланг отопителя (модель с обог-

ревателем ATF)

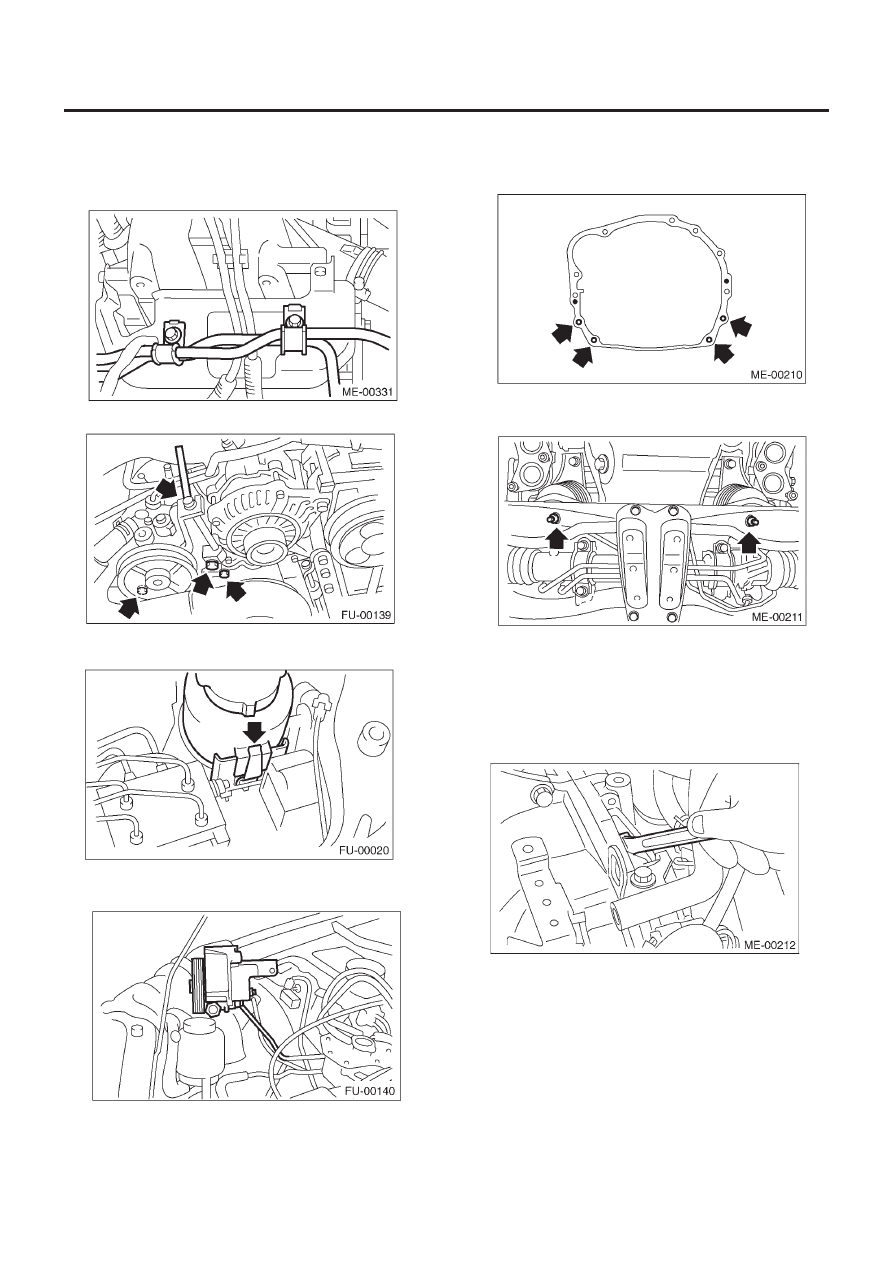

14) Снимите насос усилителя руля со скобы

(1)  Снимите камеру резонатора.

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4SO)-36

МЕХАНИКА

(2) Ослабьте крепежный болт и скользящий болт, затем

снимите передний клиновидный ремень.
<См.ME(H4SO)-43, ПЕРЕДНИЙ РЕМЕНЬ, ДЕМОНТАЖ,
Клиновидный ремень.>

(3)  Снимите трубку со скобы.

(4)  Снимите болты, крепящие скобу насоса усилителя руля.

(5) Снимите бачок усилителя руля со скобы путем вытас-

кивания его наверх.

(6) Поставьте насос усилителя руля на фартук правого

колеса.

14) Снимите переднюю и центральную выхлопную трубу.<См.
EX(H4SO)-7, ДЕМОНТАЖ, Передняя выхлопная труба.>
15) Снимите гайки, крепящие нижнюю часть трансмиссии к
двигателю.

16) Снимите гайки, крепящие переднюю резиновую подушку
на переднюю поперечину.

17) Отделите муфту гидротрансформатора от ведущего дис-
ка (модель AT).

(1) Опустите автомобиль.
(2)  Выньте заглушку сервисного отверстия.
(3)  Снимите болты, крепящие муфту гидротрансформато-

ра на ведущий диск.

(4)  Снимите другие болты, вращая двигатель при помощи

торцевого ключа.

УСТРОЙСТВО ДВИГАТЕЛЯ

ME(H4SO)-37

МЕХАНИКА

18) Снимите продольный стопор.

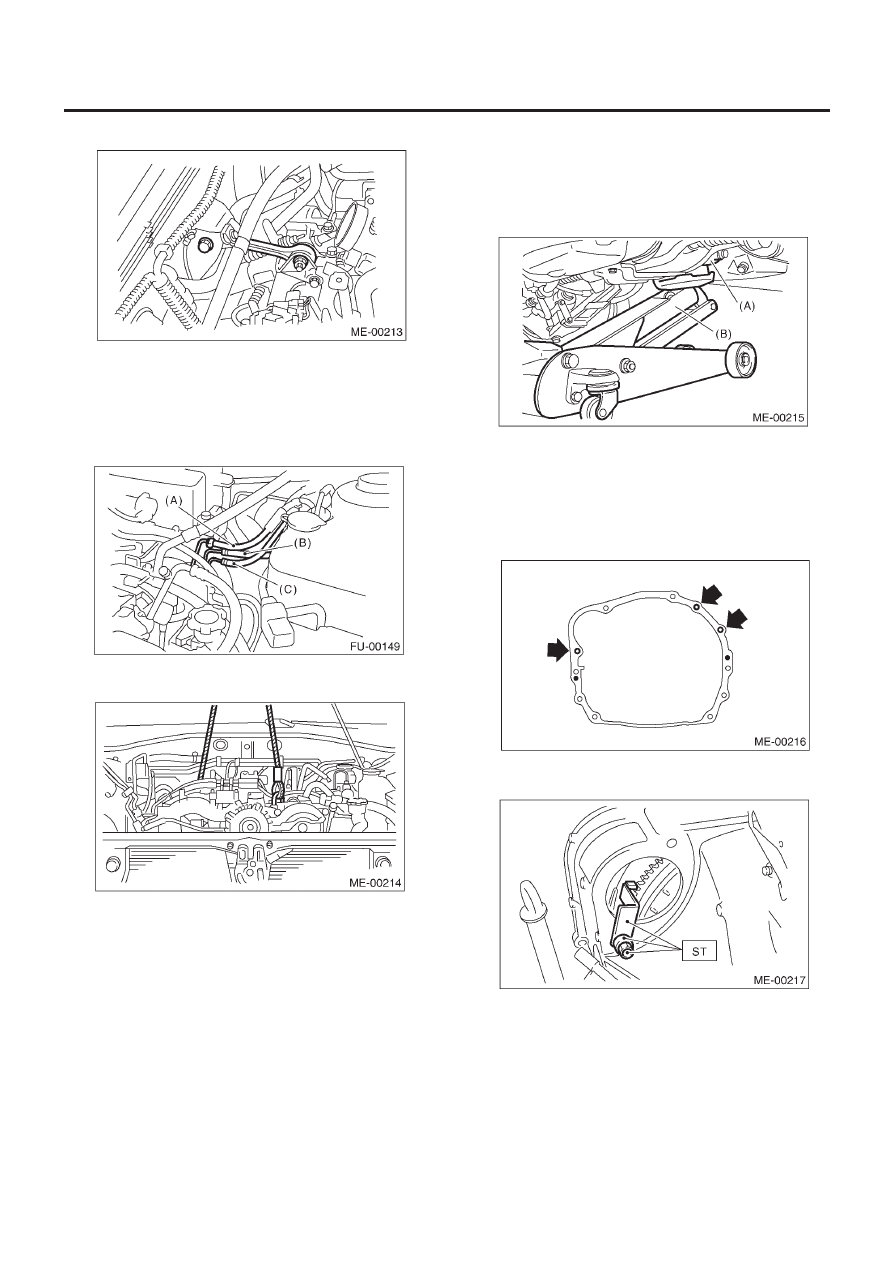

19) Отсоедините шланг подачи топлива (A), возвратный
шланг (B) и шланг испарения (C).

ОСТОРОЖНО:
• Отсоединяйте шланг, обмотав его конец тряпкой, во
избежание пролива топлива.
• Слейте топливо из шланга в контейнер.

20) Поддержите двигатель подъемным устройством и прово-
лочными канатами.

21) Поддержите трансмиссию гаражным домкратом.

ОСТОРОЖНО:
До отделения двигателя от трансмиссии, проверьте,
чтобы не был пропущен никакой этап работ. Это очень
важно для облегчения монтажа, а также потому, что
трансмиссия проседает под собственным весом.

(A) Трансмиссия
(B) Гаражный домкрат

22) Отделение двигателя от трансмиссии.

(1)  Снимите стартер. <См. SC(H4SO)-6, ДЕМОНТАЖ,

Стартер.>

(2)  Снимите болты, крепящие верхнюю часть трансмиссии

к двигателю.

23) Установите ST на муфту гидротрансформатора.(Модель AT)
ST

498277200

СТОППЕРНЫЙ НАБОР

24) Снимите двигатель с автомобиля.

(1)  Немного поднимите двигатель.
(2)  Поднимите трансмиссию гаражным домкратом.
