WI-323

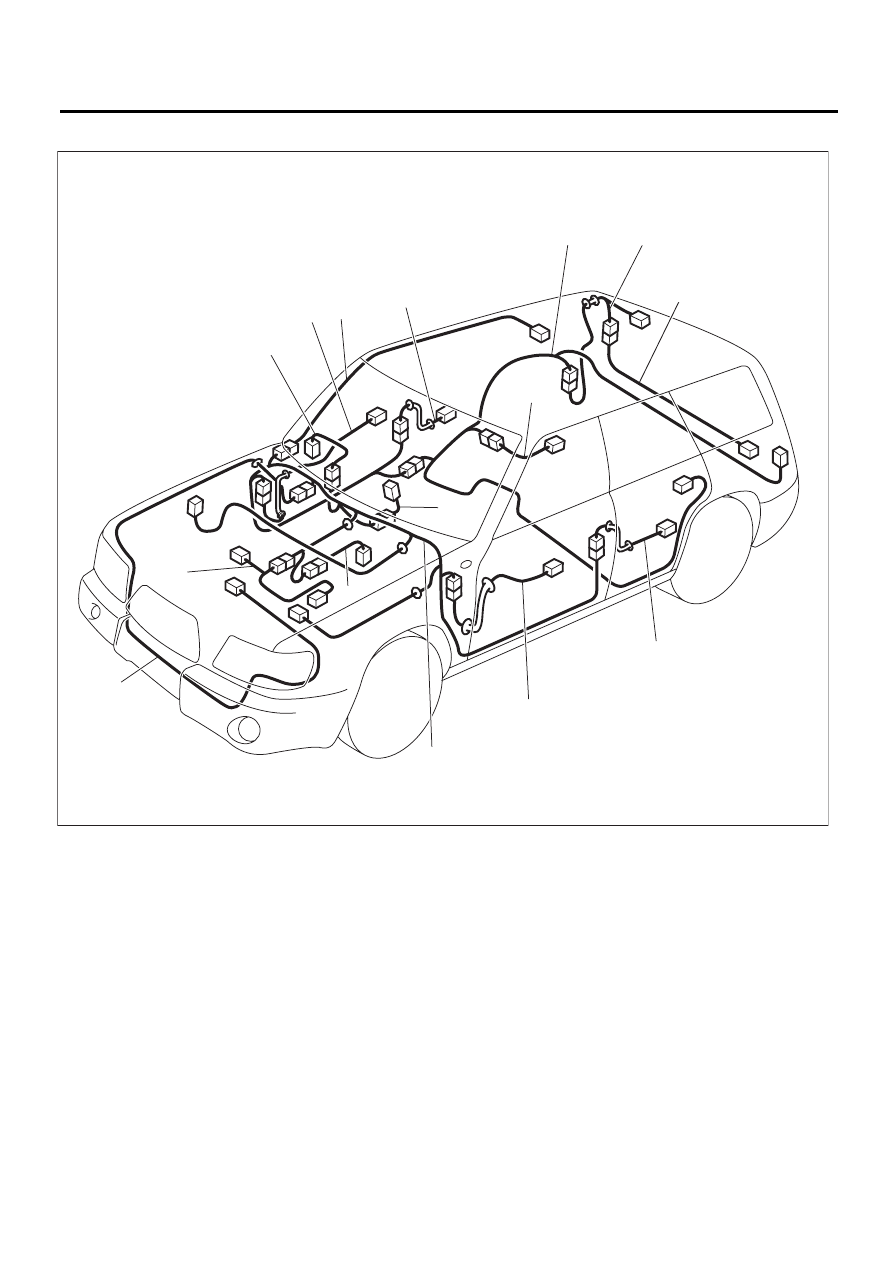

Размещение компонентов жгутов проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

(1) Передний жгут проводов

(6)

Кабель правой задней двери

(11) Кабель дверцы багажного отсека 2

(2) Жгут проводов двигателя

(7)

Задний жгут проводов

(12) Кабель левой задней двери

(3) Жгут проводов переборки

(8)

Кабель крыши

(13) Кабель левой передней двери

(4) Жгут проводов панели приборов

(9)

Кабель топливного бака

(14) Кабель трансмиссии

(5) Кабель правой передней двери

(10) Кабель дверцы багажного отсека 1 (15) Жгут проводов центральной панели

WI-09660

( 1 )

( 2 )

( 3 )

( 4 )

( 5 )

( 6 )

( 7 )

( 8 )

( 9 )

(10)

(11)

(12)

(13)

(14)

(15)

WI-324

Передний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

56.Передний жгут проводов

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

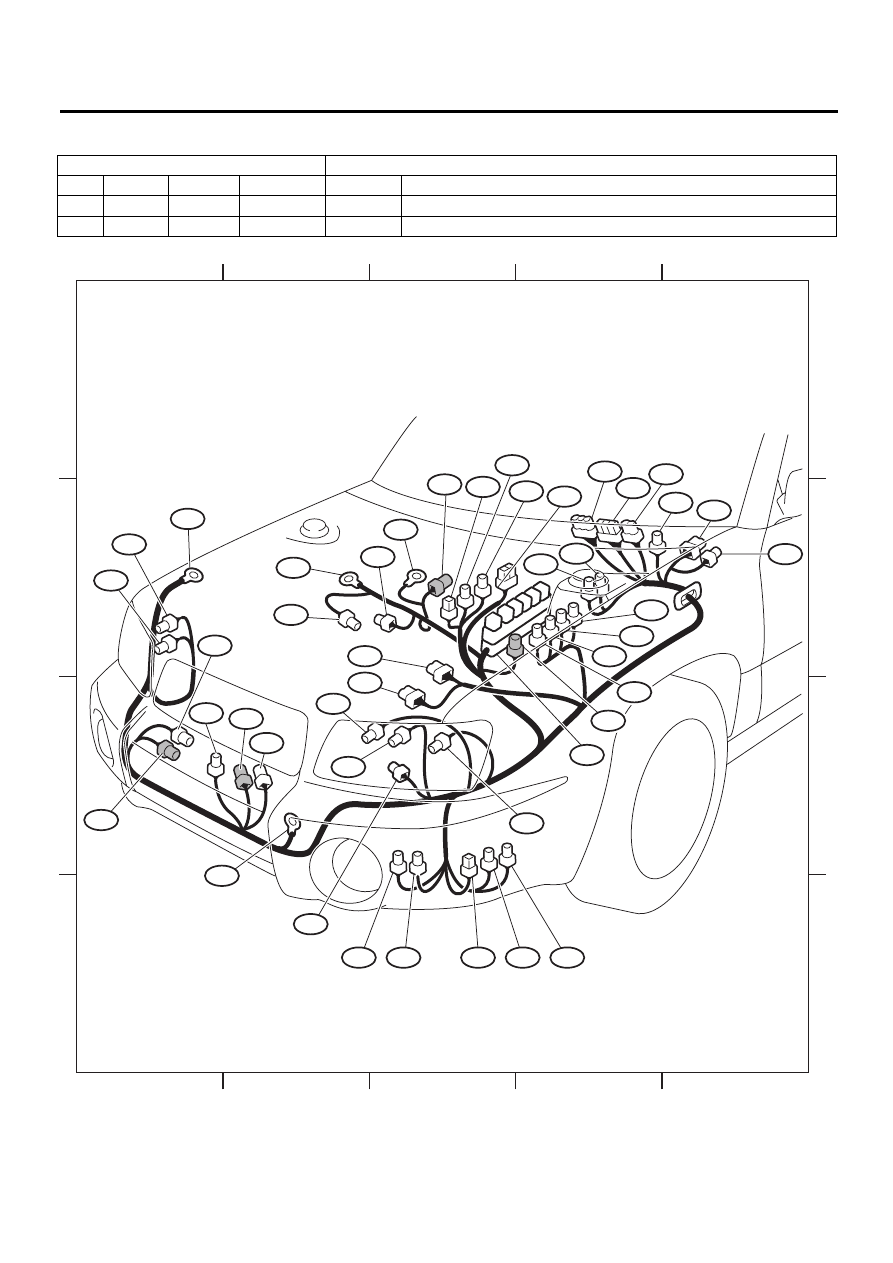

Передний жгут проводов

Разъем

Подключен к

№

Кон-
такт

Цвет

Поло-

жение

№

Наименование

F2

20

Синий

B-4

B100 Жгут проводов переборки

F5

1

Черный

D-3

Звуковой сигнал

F7

6

Серый

B-1

Правая фара и правый передний габаритный фонарь

F9

13

Черный

B-3

Гнездо предохранителя и реле системы подачи вторичного воздуха

F11

2

Серый

B-3

Насос системы подачи вторичного воздуха

F16

2

Серый

C-1

Электродвигатель вспомогательного вентилятора (Модель с турбонаддувом)

Черный

C-1

Электродвигатель вспомогательного вентилятора (Модель без турбонаддува)

F17

2

Серый

C-2

Электродвигатель основного вентилятора (Модель с турбонаддувом)

Черный

C-2

Электродвигатель основного вентилятора (Модель без турбонаддува)

F19

2

Серый

C-3

Передний левый указатель поворота

F21

2

Коричневый

D-3

Передняя левая противотуманная фара

F23

6

Серый

C-3

Левая фара и левый передний габаритный фонарь

F24

1

Серый

B-3

Компрессор кондиционера воздуха

F25

1

B-2

Клемма генератора “B”

F26

3

Зеленый

B-2

Генератор

F27

36

Черный

B-3

Держатель реле кондиционера

F32

2

Серый

D-3

Электродвигатель стеклоомывателя ветрового стекла

F33

2

Серый

C-2

Электродвигатель заднего стеклоомывателя

F34

4

Черный

B-4

Держатель SBF

F35

2

Черный

B-3

Блок главных предохранителей (M/B)

F36

3

B-4

F37

6

B-4

F38

1

Коричневый

B-4

F39

8

B-3

F40

9

Коричневый

B-5

Блок предохранителей и реле (F/B)

F41

7

Серый

B-5

F44

8

Черный

B-4

B61

Жгут проводов переборки

F45

32

B-4

B62

F46

2

Черный

B-4

B108

F57

2

Серый

D-3

Электродвигатель омывателей фар

F58

3

Черный

C-3

Левый регулятор уровня светового пучка фар

F59

3

Черный

B-1

Правый регулятор уровня светового пучка фар

F60

20

Черный

C-3

E3

Жгут проводов двигателя (модель с турбонаддувом)

F61

16

Коричневый

C-3

E2

F68

4

B-4

Блок главных предохранителей (M/B)

F74

24

Черный

B-4

B200 Жгут проводов переборки (модель с турбонаддувом)

F78

2

Черный

C-1

Датчик температуры наружного воздуха

F94

2

Серый

B-3

Датчик скорости левого переднего колеса (модели с системой VDC)

Датчик скорости левого переднего колеса системы ABS (модели без системы
VDC)

: Белого или естественного цвета

WI-325

Передний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

Жгут проводов дополнительного датчика лобового удара

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Наименование

AB14

2

Желтый

B-4

AB13

Жгут проводов системы подушек безопасности

AB18

2

Желтый

C-3

Дополнительный левый датчик лобового удара

WI-13083

1

2

3

4

5

1

2

3

4

5

A

B

C

D

A

B

C

D

GF-2

GF-3

AB18

F19

F58

F23

F44

F7

F59

F26

F24

F94

F39

F11

F35

F9

F74

F45

AB14

F2

F40

F41

F25

F33

F32

F5

F57

F21

GF-1

F34

F68

F38

F37

F36

F27

F78

F17

F17

F60

F61

F46

2

*

F16

1

*

1

*

1

*

: ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА (120Вт)

2

*

: ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА (70Вт)

F16

2

*

WI-326

Передний жгут проводов

СИСТЕМА ЭЛЕКТРОПРОВОДКИ

2. МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

Передний жгут проводов

Разъем

Подключен к

№

Контакт

Цвет

Положение

№

Наименование

F2

22

Синий

B-3

B100 Жгут проводов переборки

F3

2

Серый

B-1

Передний правый указатель поворота

F5

1

B-1

Звуковой сигнал

F6

2

Коричневый

C-1

Передняя правая противотуманная фара

F7

6

Серый

B-1

Правая фара и правый габаритный фонарь

F9

13

Черный

B-4

Гнездо предохранителя и реле системы подачи вторичного воздуха

F11

2

Серый

C-3

Насос системы подачи вторичного воздуха

F16

2

Серый

C-1

Электродвигатель вспомогательного вентилятора (Модель с турбо-
наддувом)

Черный

C-1

Электродвигатель вспомогательного вентилятора (Модель без турбо-
наддува)

F17

2

Серый

C-2

Электродвигатель основного вентилятора (Модель с турбонаддувом)

Черный

C-2

Электродвигатель основного вентилятора (Модель без турбонаддува)

F19

2

Серый

C-3

Передний левый указатель поворота

F23

6

Серый

C-3

Левая фара и левый передний габаритный фонарь

F24

1

Серый

B-3

Компрессор кондиционера воздуха

F25

1

B-2

Клемма генератора “B”

F26

3

Зеленый

B-2

Генератор

F27

36

Черный

B-4

Держатель реле кондиционера

F34

4

B-3

Держатель SBF

F35

2

B-3

Блок главных предохранителей (M/B)

F39

8

Черный

B-3

F41

7

Серый

B-3

Блок предохранителей и реле (F/B)

F44

8

Черный

B-3

B61

Жгут проводов переборки

F45

18

B-3

B62

Жгут проводов переборки (модель без системы VDC)

22

B-3

B62

Жгут проводов переборки (модель с системой VDC)

F48

4

Серый

C-3

B382 Жгут проводов переборки

F49

26

Черный

B-1

Блок управления системы ABS

F58

3

Черный

C-3

Левый регулятор уровня светового пучка фар

F59

3

Черный

B-1

Правый регулятор уровня светового пучка фар

F78

2

C-1

Датчик температуры наружного воздуха

F86

1

Черный

B-2

B212 Жгут проводов переборки (модель с системой VDC)

F89

2

Серый

B-2

VDC H/U

F90

6

Черный

B-2

F91

16

Черный

B-2

F94

2

Серый

B-3

Датчик скорости левого переднего колеса (модели с системой VDC)

Датчик скорости левого переднего колеса системы ABS (модели без
системы VDC)

F95

2

Серый

B-2

Датчик скорости правого переднего колеса (модели с системой VDC)

Датчик скорости правого переднего колеса системы ABS (модели без
системы VDC)

F96

1

Черный

C-3

B225 Жгут проводов переборки (модель с системой VDC)

2

C-3

B225 Жгут проводов переборки (модель без системы VDC)

: Белого или естественного цвета
