СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

SB

Страница

1.

Общие сведения .......................................................................................2

2.

Система предупреждения ремней безопасности  .................................6

3.

Места осмотра после столкновения  ......................................................9

4.

Ремень безопасности переднего сиденья  ...........................................10

5.

Ремень безопасности заднего сиденья  ...............................................12

6.

Утилизация преднатяжителя  ...............................................................14

SB-2

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

1. Общие сведения

A: УЗЕЛ

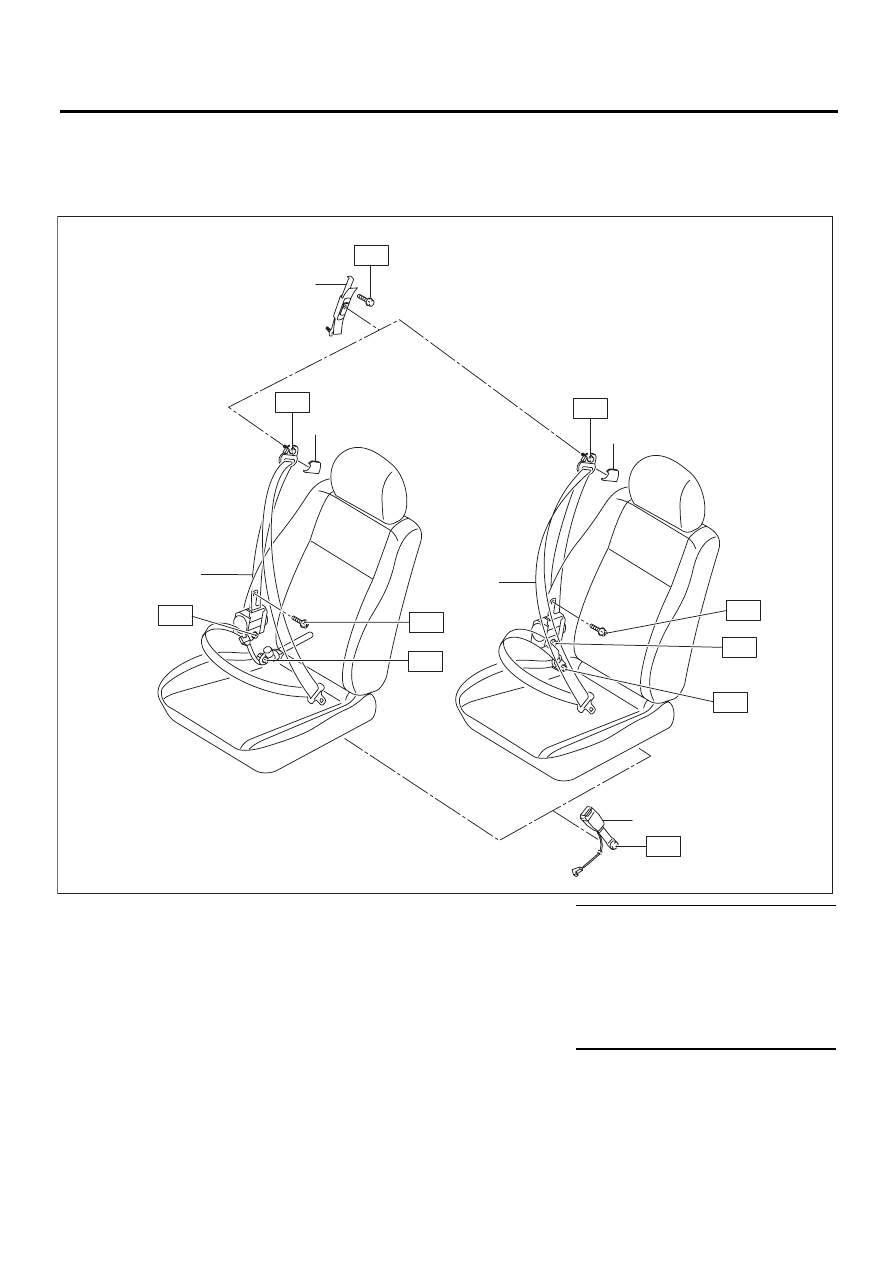

1. РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ

(1)

Регулируемый по высоте узел
крепления ремня безопасности

(4)

Узел ремня безопасности пе-
реднего сиденья

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Крышка узла  крепления

(5)

Узел замка ремня безопасности
переднего сиденья

T1: 7,5 (0,76, 5,5)

(3)  Узел ремня безопасности перед-

него сиденья (модели с преднатя-
жителем поясной лямки ремня
безопасности)





T2: 30 (3,1, 22)





T3: 53 (5,4, 39)

SB-00001

(2)

(3)

(4)

(2)

(5)

(1)

T2

T3

T2

T2

T2

T2

T1

T2

T2

T1

SB-3

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

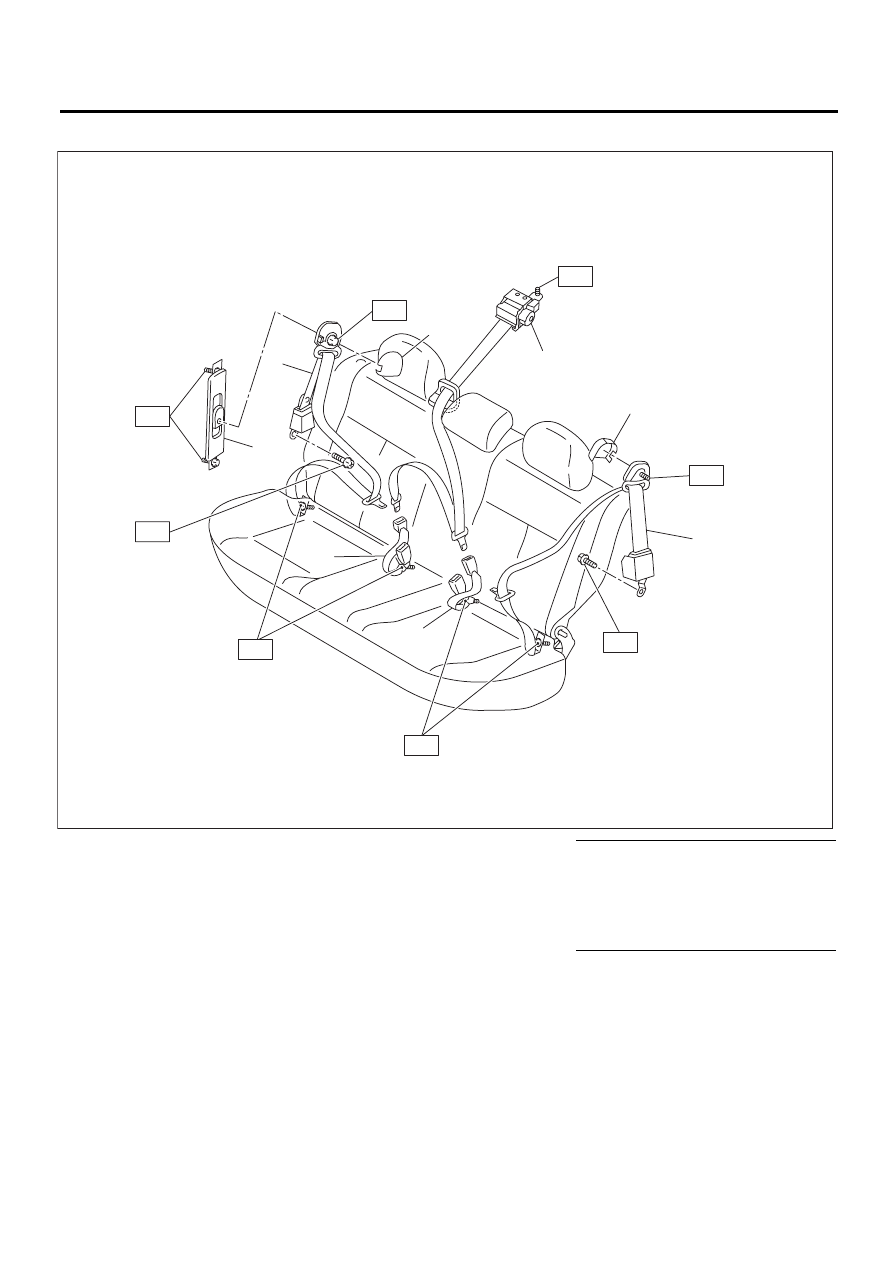

2. РЕМНИ БЕЗОПАСНОСТИ ЗАДНИХ СИДЕНИЙ

(1)

Ремень безопасности правого
бокового сиденья

(5)

Узел замка ремня безопасности
левого бокового сиденья

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Ремень безопасности централь-
ного сиденья

(6)

Крышка узла крепления

T1: 30 (3,1, 22)

(3)

Ремень безопасности левого
бокового сиденья

(7)

Регулируемый по высоте узел
крепления ремня безопасности

T2: 53 (5,4, 39)

(4)

Узел замка ремня безопасности
правого бокового сиденья









SB-00057

T1

T1

T1

T1

T2

T1

T1

(1)

(7)

(4)

(5)

(6)

(2)

(6)

(3)

T1

SB-4

Общие сведения

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

B: ОСТОРОЖНО

• Перед началом работ переведите замок за-
жигания в положение OFF, отсоедините про-
вод массы от аккумулятора и выждите не ме-
нее 20 секунд.
• Система преднатяжителей имеет резервный
источник электропитания. Если перед началом
работ не сделать паузу не менее 20 секунд,
преднатяжитель может сработать.
• Не допускайте ударов по преднатяжителям
и не роняйте их.
• При попадании на преднатяжитель масла,
смазки или воды, немедленно удалите их кус-
ком сухой ткани.
• Не подвергайте преднатяжители воздейс-
твию высоких температур и огня.
• Не допускайте подачи на преднатяжители
электрического тока или напряжения. Не ис-
пользуйте тестер цепи для проверки сопротив-
ления преднатяжителя.
• Не разбирайте преднатяжители и не пытай-
тесь их отремонтировать. В случае обнаруже-
ния вмятин, трещин или деформаций, замените
преднатяжитель новым.
• Не используйте узлы и детали подушек безо-
пасности или преднатяжителей, снятые с дру-
гих автомобилей. При замене узлов и деталей
обязательно устанавливайте только новые за-
пасные части.
• При работе с ремнем безопасности со срабо-
тавшим преднатяжителем надевайте защит-
ные очки и перчатки. После работы тщательно
вымойте руки.
• Ремень безопасности со сработавшим пред-
натяжителем не подлежит повторному исполь-
зованию.
• Перед утилизацией преднатяжителей необ-
ходимо осуществить их активацию. <См. SB-14,
ПРОЦЕДУРА, Утилизация преднатяжителя.>
• Если при срабатывании преднатяжителя ка-
кая-либо его часть попадет в глаза или на ко-
жу, смойте ее чистой водой, после чего обрати-
тесь к врачу.
