AB(diag)-37

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

В: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

НЕ ВКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Перегорел предохранитель № 14 (в блоке предохранителей)
• Разрыв цепи жгута проводов кузова автомобиля
• Неисправность предупреждающей лампы системы подушек безопасности
• Основной жгут проводов системы подушек безопасности неисправен
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и выждите не менее 20 секунд, прежде чем приступить к работе.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.

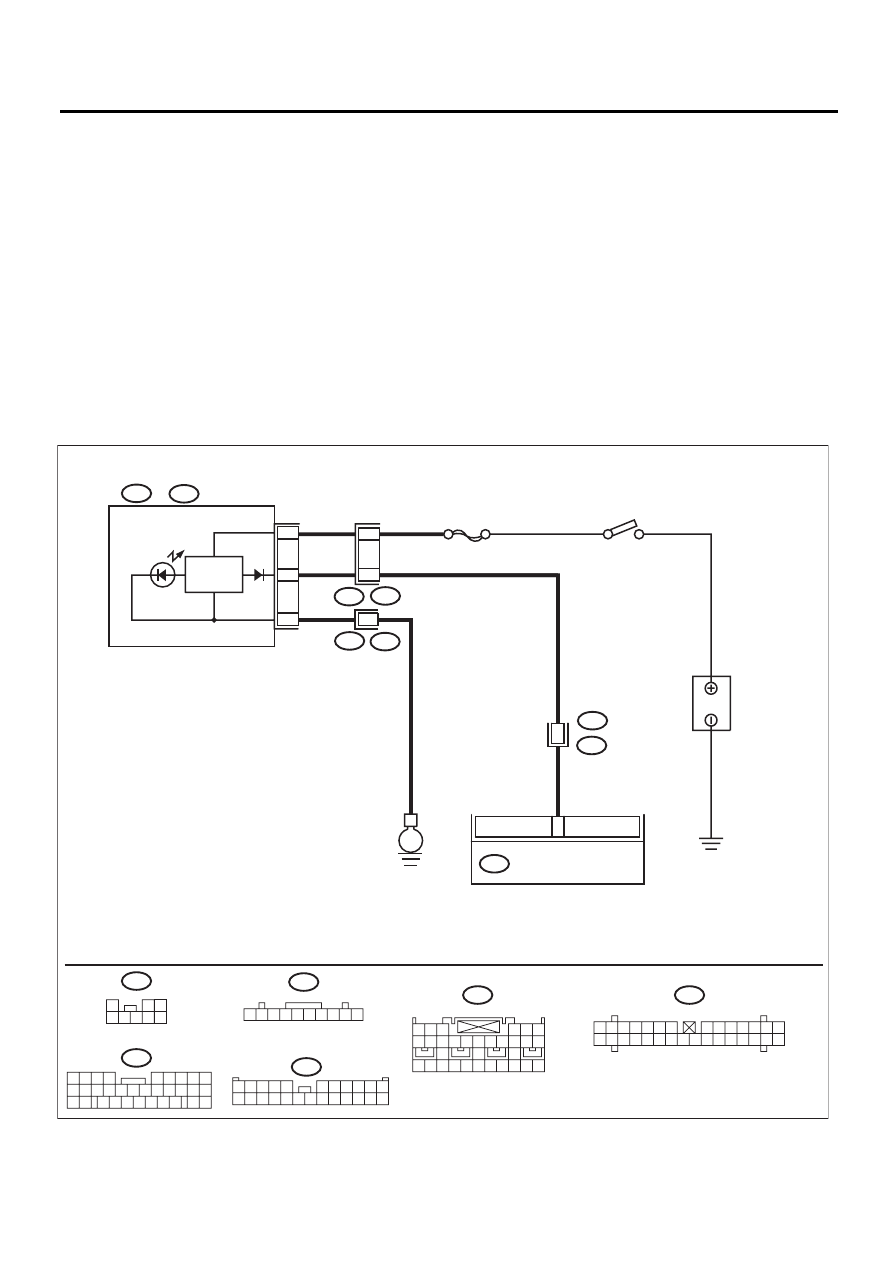

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

AB-01558

B:

C:

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

AB3

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

No .14

ЦЕПЬ ПОДУ-
ШЕК БЕЗ-
ОПАСНОСТИ

АККУМУЛЯТОР

B31

AB1

 1

B38

i3

28

i11

i10

КОМБИНАЦИЯ
ПРИБОРОВ

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

B10

B9

C8

B37

i1

5

19

E

 3

1

2

4 5 6 7

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

B31

i11

C:

AB3

i10

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B38

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

B37

3
8

AB(diag)-38

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

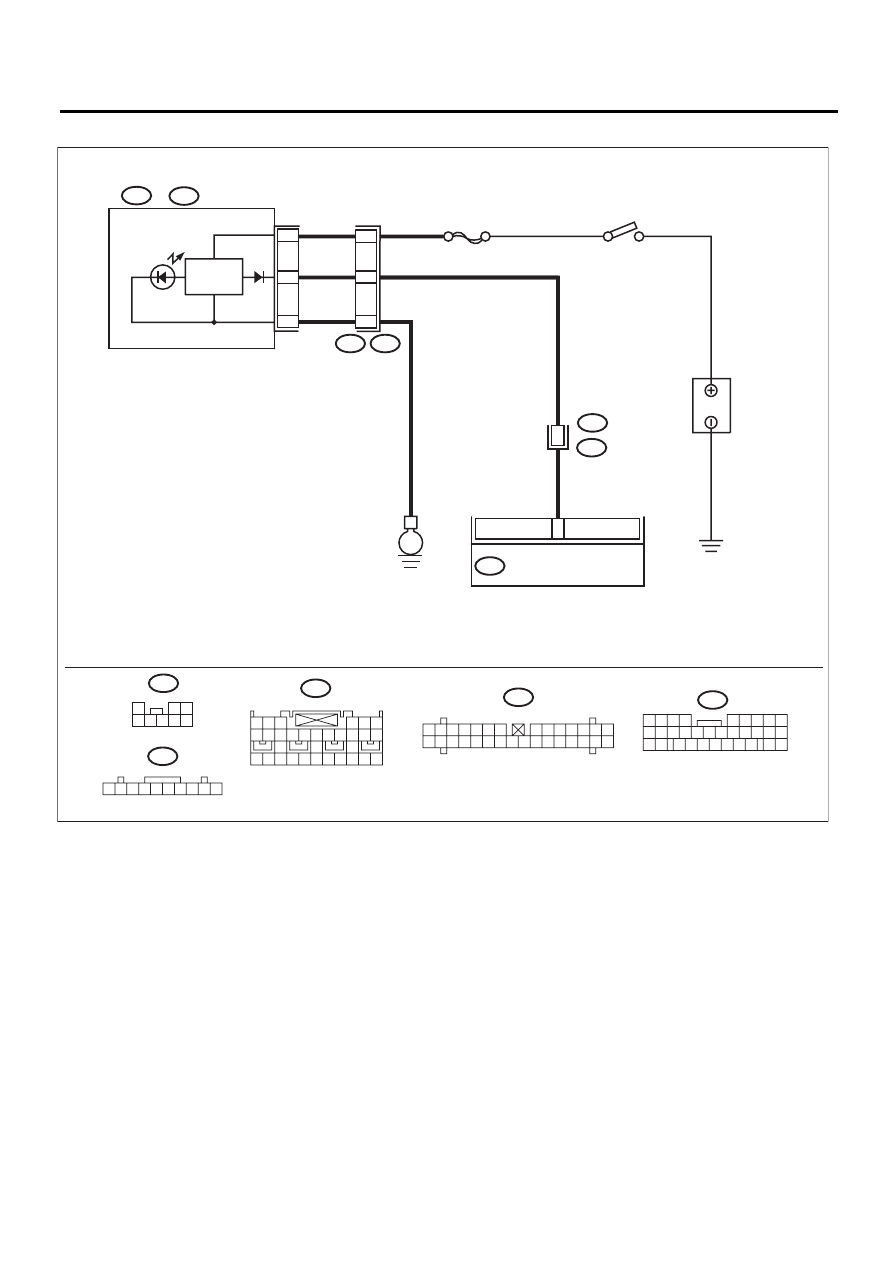

• Модель с правосторонним управлением

AB-01838

B:

C:

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

AB3

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

NO.14

ЦЕПЬ ПОДУ-
ШЕК БЕЗ-
ОПАСНОСТИ

АККУМУЛЯТОР

B31

AB1

 1

i3

B38

i11

i10

КОМБИНАЦИЯ
ПРИБОРОВ

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

B10

B9

C8

16

10

E

 3

1 2 3 4 5 6 7 8 9 10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

B31

i11

C:

AB3

i10

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

i3

28

1

2

4 5 6 7

3
8

AB(diag)-39

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Переведите замок зажигания в положение ON и
убедитесь в том, что предупреждающая лампа,
установленная в комбинации приборов, горит.

Горят ли все предупрежда-
ющие лампы, кроме пре-
дупреждающей лампы сис-
темы подушек безопаснос-
ти?

Переходите к ша-
гу 2.

Устраните неис-
правность в цепи
электропитания
комбинации при-
боров. <См. IDI-3,
Система комбина-
ции приборов.>

2

ПРОВЕРКА КДН.
Считайте КДН. <См. AB(diag)-23, СЧИТЫВАНИЕ
КОДОВ ДИАГНОСТИКИ НЕИСПРАВНОСТЕЙ
(КДН), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на дисп-
лее Subaru Select Monitor
какой-либо КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ № 14
(В БЛОКЕ ГЛАВНЫХ ПРЕДОХРАНИТЕЛЕЙ).
Снимите предохранитель № 14 и проведите его
визуальную проверку.

Предохранитель № 14 (в
блоке главных предохрани-
телей) перегорел?

Замените пре-
дохранитель №
14. Если предох-
ранитель № 14
снова перегорит,
переходите к ша-
гу 3.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЦЕПИ ПРЕДУПРЕЖДАЮЩЕЙ ЛАМ-
ПЫ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
(В КОМБИНАЦИИ ПРИБОРОВ).
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините разъем (AB1) от (B31).
3) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Горит ли предупреждаю-
щая лампа системы поду-
шек безопасности?

Переходите к ша-
гу 5.

Замените предуп-
реждающую лам-
пу системы поду-
шек безопасности
или печатную схе-
му комбинации
приборов. <См.
IDI-10, Комбина-
ция приборов.>

5

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Подсоедините разъем (AB1) к (B31).
3) Отсоедините разъем (AB3) от блока управле-
ния системой подушек безопасности. <См. AB-
18, Блок управления системой подушек безопас-
ности.>
4) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Горит ли предупреждаю-
щая лампа системы поду-
шек безопасности?

Замените блок
управления сис-
темой подушек
безопасности.
<См. AB-18, Блок
управления сис-
темой подушек
безопасности.>

Замените как ос-
новной жгут про-
водов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-40

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

13.Список кодов диагностики неисправностей (КДН)

A: СПИСОК

DTC

Сообщение на

дисплее

Содержание диагностики

Ссылка

11

Driver’s Airbag

failure

• Разрыв, короткое замыкание или замыкание на массу цепи основно-
го жгута проводов системы подушек безопасности.
• Разрыв, короткое замыкание или замыкание на массу цепи жгута
проводов модуля подушки безопасности (водителя).
• Разрыв, короткое замыкание или замыкание на массу цепи поворот-
ного разъема рулевой колонки.
• Неисправность блока управления системой подушек безопасности.
• Неисправность модуля подушки безопасности водителя.

<См. AB(diag)-43, КДН
11, Таблица диагности-
ки с кодами неисправ-
ностей.>

12

Passenger’s

Airbag failure

• Разрыв, короткое замыкание или замыкание на массу цепи основно-
го жгута проводов системы подушек безопасности.
• Разрыв, короткое замыкание или замыкание на массу цепи жгута
проводов модуля подушки безопасности (переднего пассажира).
• Неисправность блока управления системой подушек безопасности.
• Неисправность модуля подушки безопасности переднего пассажира.

<См. AB(diag)-46, КДН
12, Таблица диагности-
ки с кодами неисправ-
ностей.>

15

Driver’s Airbag

failure

• Замыкание на силовой провод цепи основного жгута проводов систе-
мы подушек безопасности (со стороны водителя).
• Замыкание на силовой провод цепи жгута проводов модуля подушки
безопасности (водителя).
• Замыкание на силовой провод цепи поворотного разъема рулевой
колонки.
• Неисправность блока управления системой подушек безопасности.
• Неисправность модуля подушки безопасности водителя.

<См. AB(diag)-49, КДН
15, Таблица диагности-
ки с кодами неисправ-
ностей.>

16

Passenger’s

Airbag failure

• Замыкание на силовой провод цепи основного жгута проводов систе-
мы подушек безопасности (со стороны переднего пассажира).
• Замыкание на силовой провод цепи жгута проводов модуля подушки
безопасности (переднего пассажира).
• Неисправность блока управления системой подушек безопасности.
• Неисправность модуля подушки безопасности переднего пассажира.

<См. AB(diag)-51, КДН
16, Таблица диагности-
ки с кодами неисправ-
ностей.>

21

Airbag ECM

failure

Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-53, КДН
21, Таблица диагности-
ки с кодами неисправ-
ностей.>

22

Front Airbag

Firing output

Сработал модуль передней подушки безопасности и преднатяжитель
ремня безопасности (левого/правого).

<См. AB(diag)-54, КДН
22, Таблица диагности-
ки с кодами неисправ-
ностей.>

23

Connector to

Airbag ECM

failure

Неисправность контактов разъемов (AB3), (AB17) и (AB18) с блоком уп-
равления системой подушек безопасности.

<См. AB(diag)-56, КДН
23, Таблица диагности-
ки с кодами неисправ-
ностей.>

24

IG1 open

• Неисправность блока управления системой подушек безопасности.
• Разрыв цепи основного жгута проводов системы подушек безопас-
ности.
• Перегорел предохранитель №11 (в распределительной коробке).
• Разрыв цепи заднего жгута проводов системы подушек безопаснос-
ти.

<См. AB(diag)-57, КДН
24, Таблица диагности-
ки с кодами неисправ-
ностей.>

25

IG2 open

• Неисправность блока управления системой подушек безопасности.
• Разрыв цепи основного жгута проводов системы подушек безопас-
ности.
• Перегорел предохранитель № 6 (в распределительной коробке).
• Разрыв цепи заднего жгута проводов системы подушек безопаснос-
ти.

<См. AB(diag)-59, КДН
25, Таблица диагности-
ки с кодами неисправ-
ностей.>
