Subaru Forester (2008 год). Обслуживание и эксплуатация - часть 552
DS-19

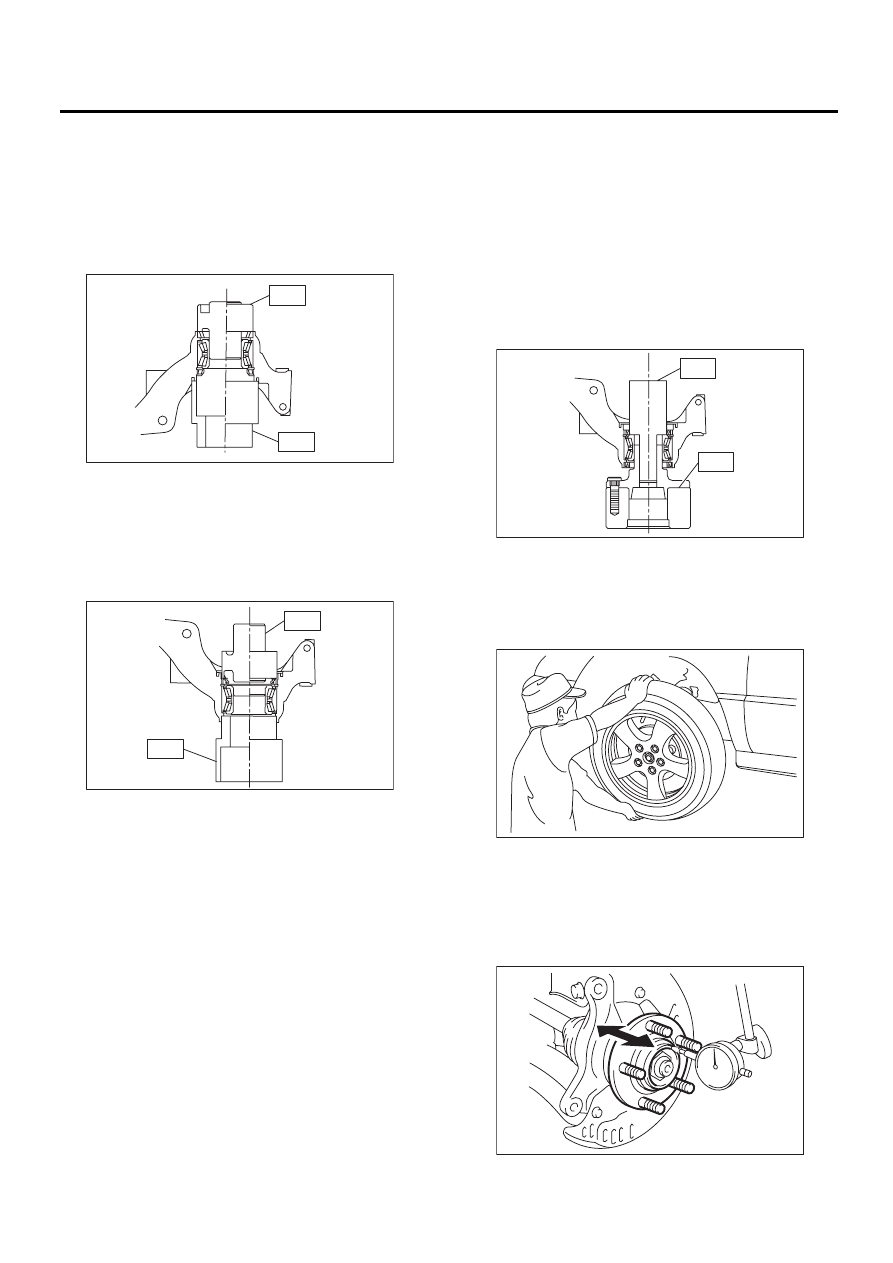

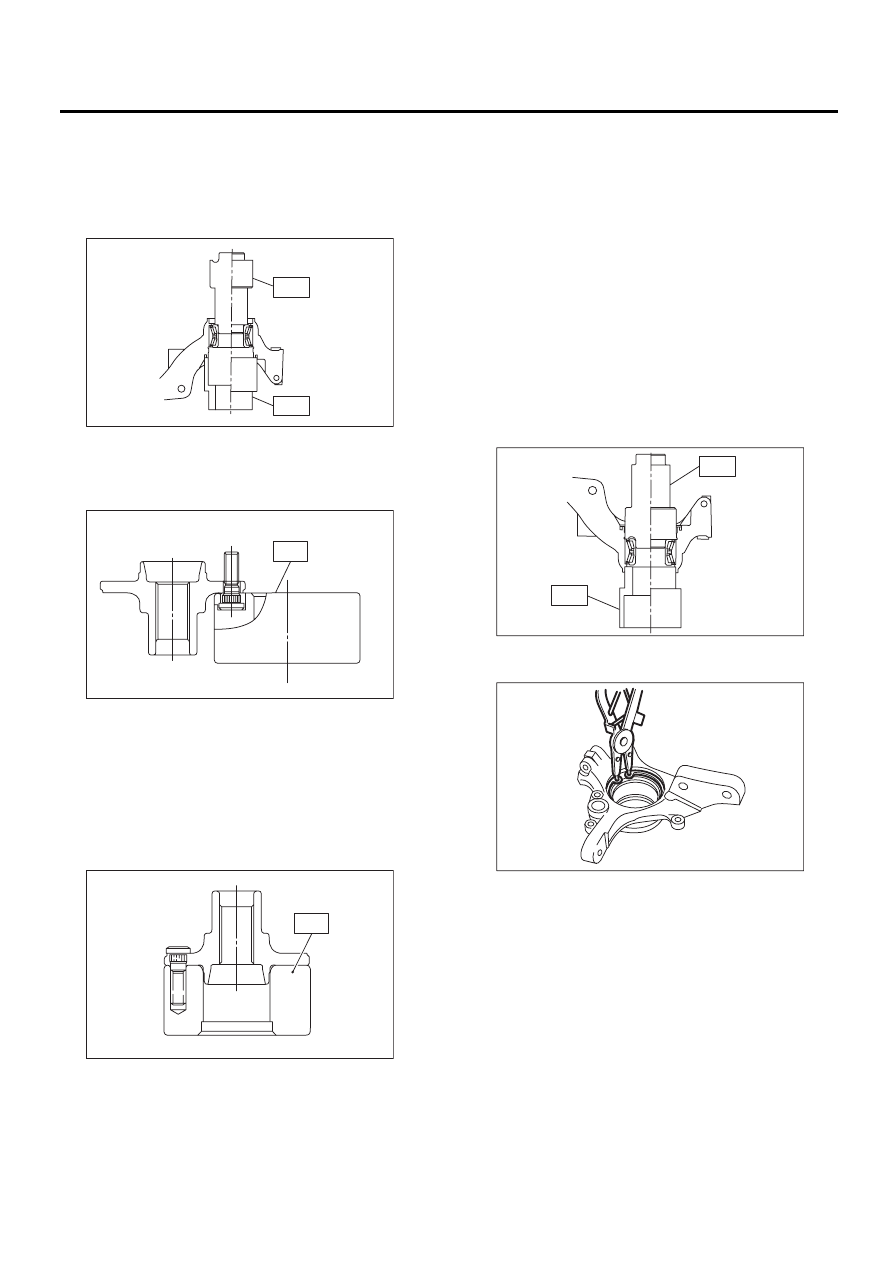

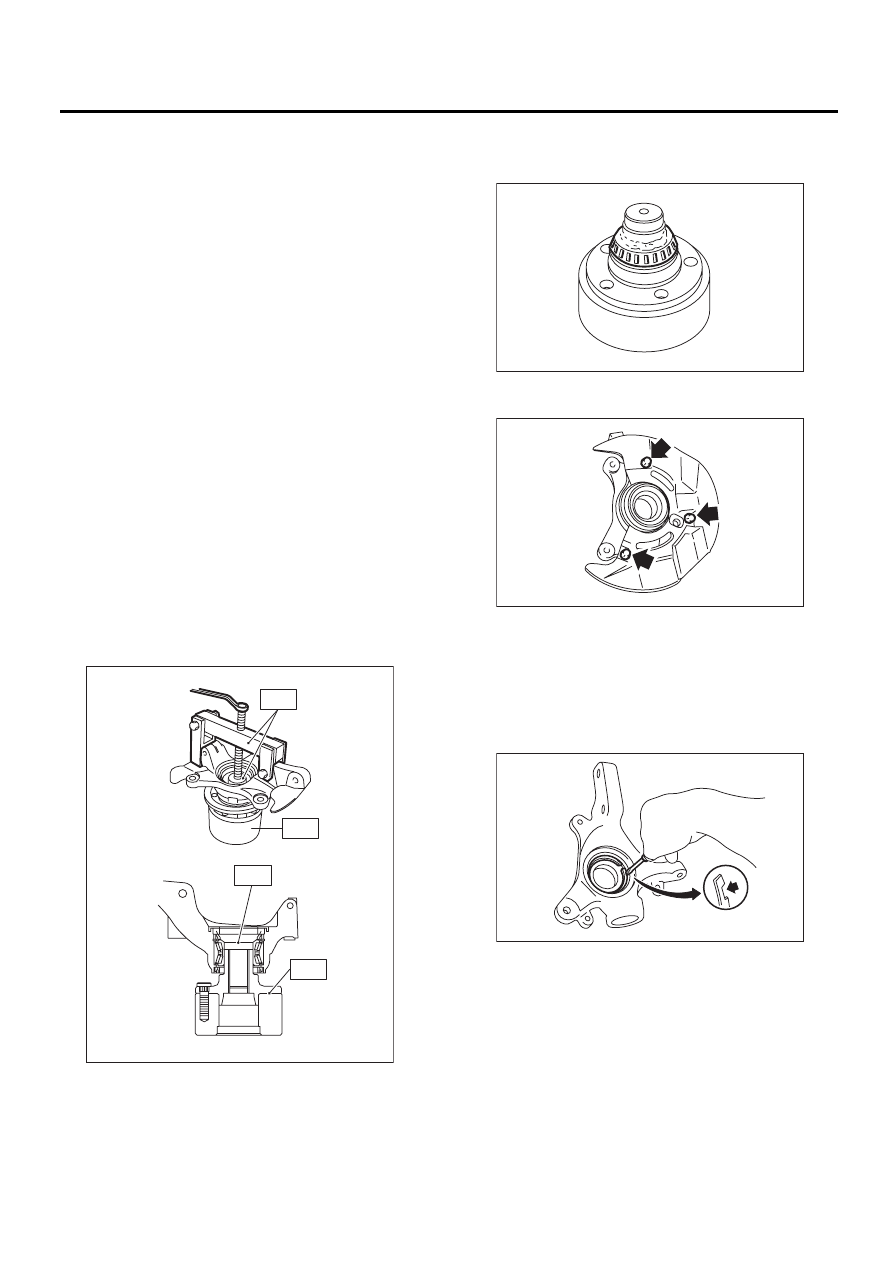

Передняя полуось
СИСТЕМА ВЕДУЩИХ ВАЛОВ
В: УСТАНОВКА
1) Присоедините без окончательной затяжки
переднюю полуось к передней стойке.
2) Вставьте передний ведущий вал в пере-
днюю полуось.
3) Наживите гайку полуоси.
4) Установите шаровой шарнир переднего ры-
чага на переднем поворотном кулаке.
Момент затяжки:
50 Нм (5,1 кгс-м, 37 фунт-сила-фут)
5) Совместите метку совмещения на головке
регулировочного болта развала и затяните пе-
редний поворотный кулак и стойку при помощи
новой самоконтрящейся гайки.
Момент затяжки:
175 Нм (17,8 кгс-м, 129 фунт-сила-фут)
6) Соедините шаровой шарнир наконечника
рулевой тяги и рычаг поворотного кулака с по-
мощью корончатой гайки.
Момент затяжки:
27,0 Нм (2,75 кгс-м, 19,9 фунт-сила-фут)

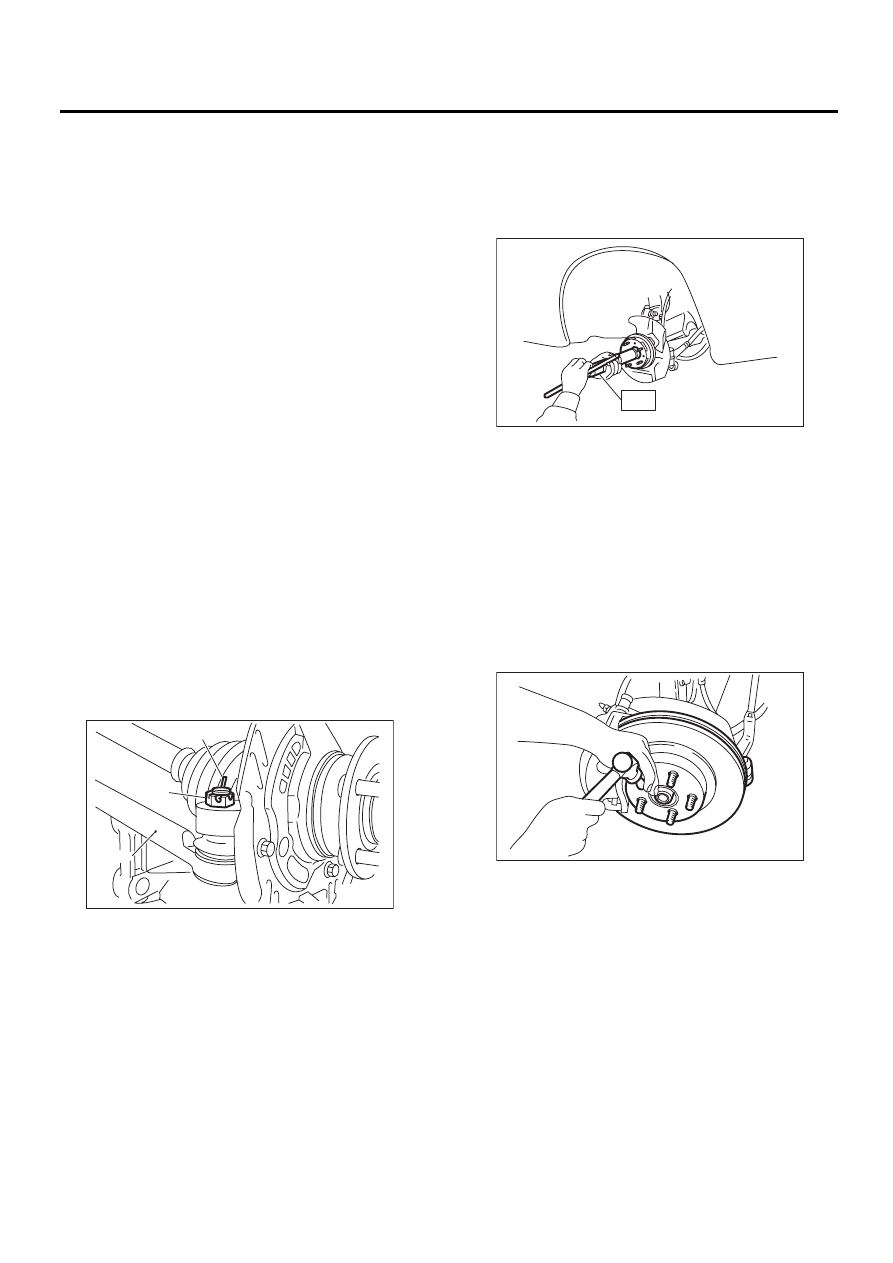

ОСТОРОЖНО:
При соединении рулевой тяги не ударяйте
по крышке внизу наконечника рулевой тяги
молотком.
7) Затяните корончатую гайку с предусмотрен-
ным моментом затяжки, а затем еще в преде-
лах 60° до совмещения отверстия под шпильку
с пазом в гайке. Загните шпильку, чтобы закон-
трить гайку.
8) Установите тормозной диск на ступицу.
9) Установите суппорт дискового тормоза на
переднем поворотном кулаке.
Момент затяжки:
80 Нм (8,2 кгс-м, 59 фунт-сила-фут)
10) Подсоедините тягу стабилизатора.
11) Используя специальные инструменты ST1 и
ST2, установите передний ведущий вал в пре-
дусмотренном положении.
ST1 922431000 ПРИСПОСОБЛЕНИЕ
ДЛЯ
УСТАНОВКИ ПОЛУОСИ
ST2
927390000 АДАПТЕР
12) Нажимая на педаль тормоза, затяните но-
вую гайку полуоси с предусмотренным момен-
том.
Момент затяжки:
220 Нм (22,4 кгс-м, 162 фунт-сила-фут)
ОСТОРОЖНО:
Обязательно затяните гайку полуоси с пре-
дусмотренным моментом затяжки. Не пере-
тягивайте гайку, так как это может повре-
дить подшипник колеса.
13) После затяжки гайки полуоси надежно за-
контрите ее.
14) Установите на передний поворотный кулак
датчик скорости колеса системы ABS.
Момент затяжки:
32 Нм (3,3 кгс-м, 24 фунт-сила-фут)
15) Установите кронштейн переднего датчика
высоты автомобиля на передней поперечной
балке при помощи болтов и зажимов. (Модель
с лампами фар высокой интенсивности свече-
ния, только правая сторона)
Момент затяжки:
7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)
16) Установите кронштейн переднего датчика
высоты автомобиля на переднем рычаге. (Мо-
дель с лампами фар высокой интенсивности
свечения, только правая сторона)
(A) Разводной шплинт
(B) Корончатая гайка
(C) Рулевая тяга
DS-00042
(C)
(B)
(A)
DS-00104
ST
DS-00048
