ПРИМЕЧАНИЕ:
• Имеется возможность регулировки схожде-
ния передних и задних колес и развала пере-
дних колес. Отрегулируйте их, если допуски
развала или схождения превышают техничес-
кие характеристики.
• Автомобиль не оборудован механизмами для
установки и регулировки других элементов
подвески. Если размеры других элементов
подвески не соответствуют предусмотренным
техническим характеристикам, проверьте де-
тали подвески и соединительные элементы на
предмет деформации и при необходимости за-
мените их на новые.

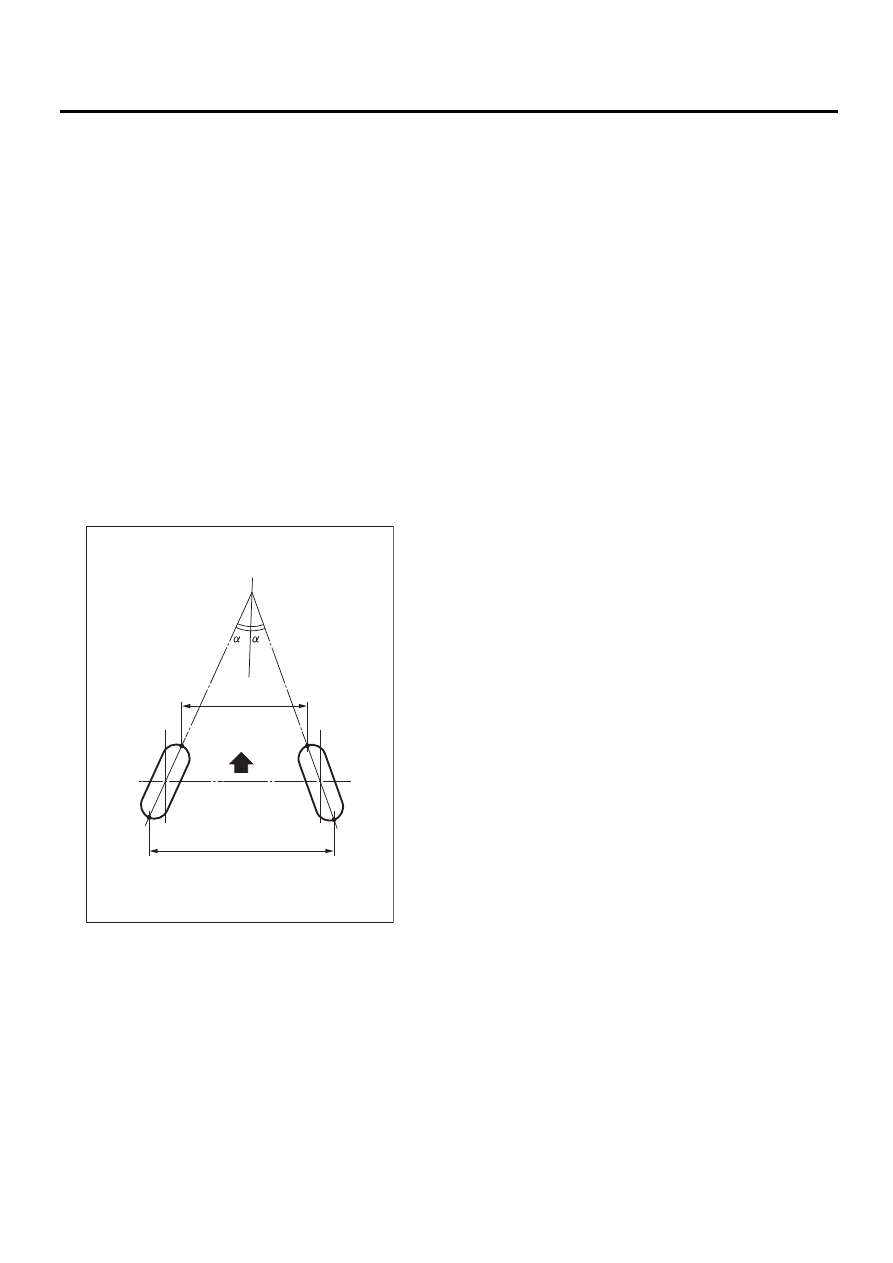

(1) Переднее направление

A – B = положительное значение: Схождение, отрица-
тельное: Расхождение
α 1, α 2: Индивидуальные углы схождения

RS-00001

(1)

RS-3

Общие сведения

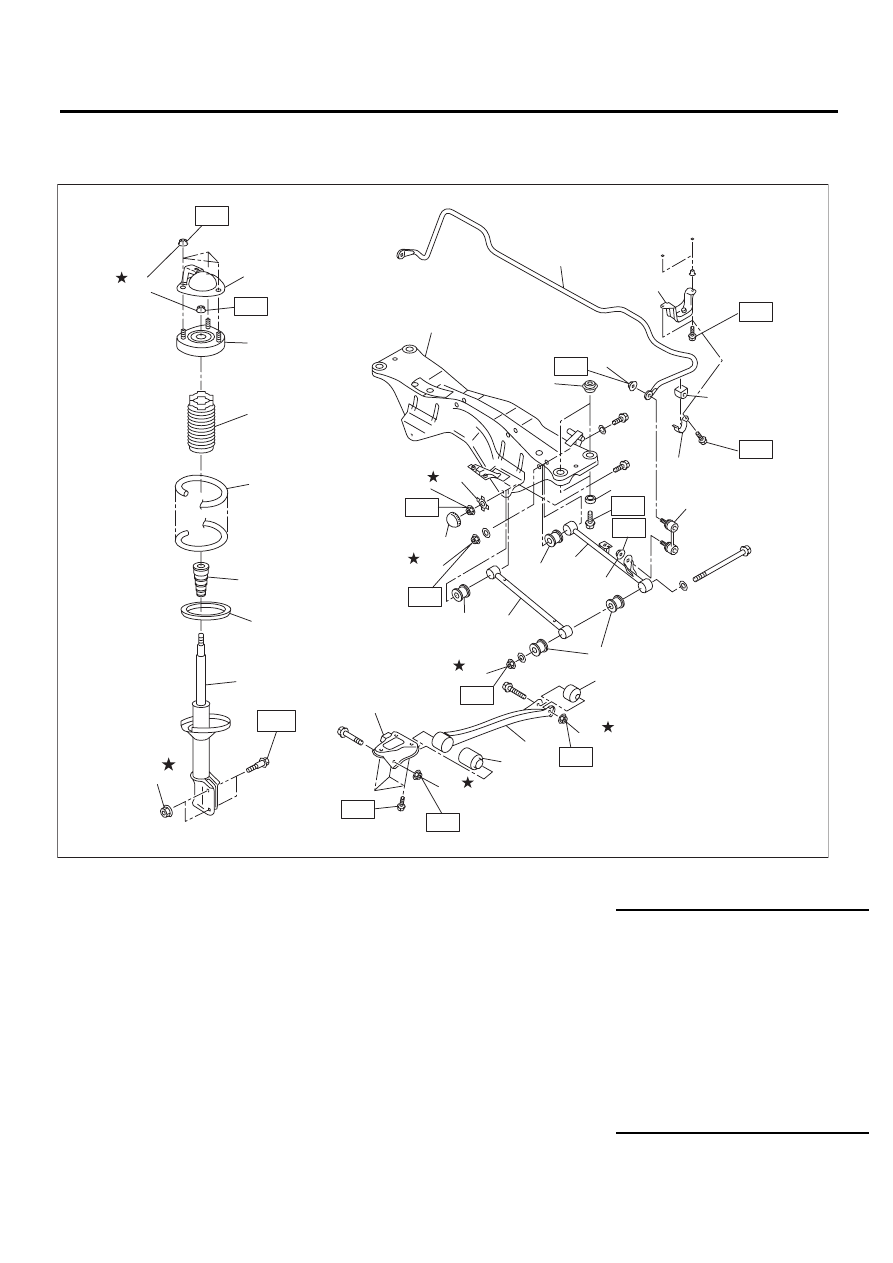

ЗАДНЯЯ ПОДВЕСКА

B: УЗЕЛ

1. ЗАДНЯЯ ПОДВЕСКА

(1)

Стабилизатор

(15) Втулка переднего продольного рычага

(28) Фланцевая гайка

(2)

Кронштейн стабилизатора

(16) Кронштейн продольного рычага

(3)

Втулка стабилизатора

(17) Защитный колпачок

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Хомут

(18) Шайба

T1: 20 (2,0, 14,5)

(5)

Плавающая втулка

(19) Задняя поперечная балка

T2: 25 (2,5, 18,1)

(6)

Стопор

(20) Крышка опоры стойки

T3: 45 (4,6, 33)

(7)

Тяга стабилизатора

(21) Опора стойки

Т4: 60 (6,1, 44)

(8)

Задняя поперечная тяга

(22) Самоконтрящаяся гайка

Т5: 90 (9,2, 66)

(9)

Втулка (С)

(23) Пылезащитный чехол

Т6: 100 (10,2, 74)

(10) Втулка (A)

(24) Витая пружина

Т7: 115 (11,7, 85)

(11) Передняя поперечная тяга

(25) Отбойник

T8: 130 (13,3, 96)

(12) Втулка (B)

(26) Нижняя резиновая прокладка

T9: 140 (14,3, 103)

(13) Задняя втулка продольного рычага

(27) Амортизационная стойка

T10: 200 (20,4, 148)

(14) Продольный рычаг

RS-00248

(17)

(22)

(18)

(19)

(20)

(21)

(1)

(2)

(3)

(23)

(24)

(16)

(25)

(26)

(27)

T10

(28)

(22)

(28)

(22)

(6)

(5)

(4)

(7)

(8)

(12)

(13)

(14)

(11)

(15)

(9)

(10)

(22)

RS-4

Общие сведения

ЗАДНЯЯ ПОДВЕСКА

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед утилизацией амортизаторов обязательно полностью стравите газ. Кроме того, не подвер-
гайте амортизатор воздействию пламени или огня.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• Используйте оригинальную смазку SUBARU, или аналогичную ей. Не смешивайте смазочные ма-
териалы разных видов и разных производителей.
• Обязательно затягивайте крепежные детали, включая болты и гайки, с указанным моментом за-
тяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.
• Перед закреплением детали в тисках, установите между деталью и тисками прокладочный мате-
риал, такой как деревянные бруски, алюминиевые пластины или кусок обтирочного материала.

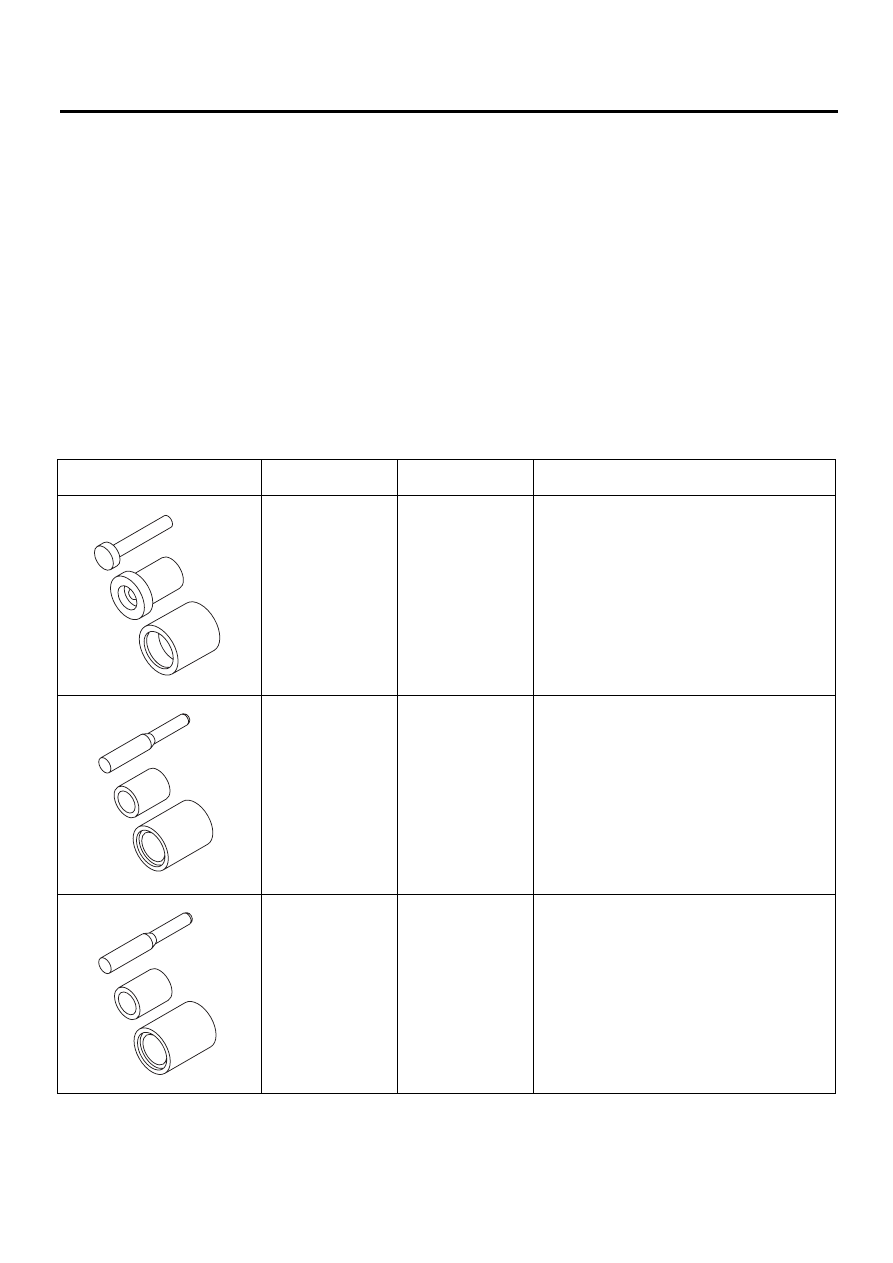

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

1.СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

927720000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ

Используется для замены передней втулки .

927730000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ

Используется для замены задней втулки.

927700000

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ СНЯТИЯ
И УСТАНОВКИ

Используется для замены втулки поперечной
тяги.

ST-927720000

ST-927730000

ST-927700000
