Subaru Forester (2008 год). Обслуживание и эксплуатация - часть 515

FS-9

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

4) Затяните две новые самоконтрящиеся гайки.

Момент затяжки:

175 Нм (17,8 кгс-м, 129 фунт-сила-фут)

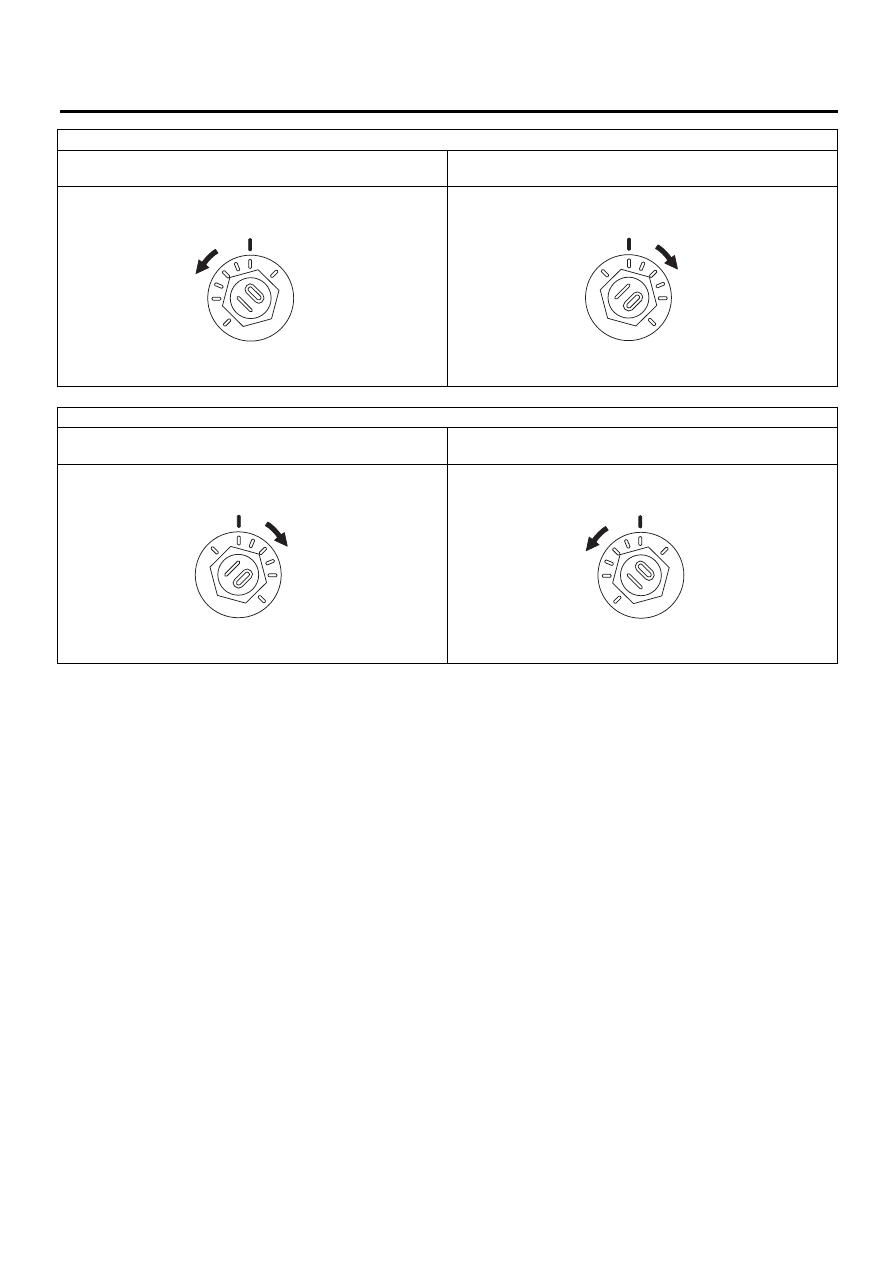

Чтобы увеличить развал.

Вращайте регулировочный болт с левой стороны против ча-

совой стрелки.

Вращайте регулировочный болт с правой стороны по часо-

вой стрелке.

Чтобы уменьшить развал.

Вращайте регулировочный болт с левой стороны по часо-

вой стрелке.

Вращайте регулировочный болт с правой стороны против

часовой стрелки.

FS-00009

FS-00010

FS-00010

FS-00009

FS-10

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

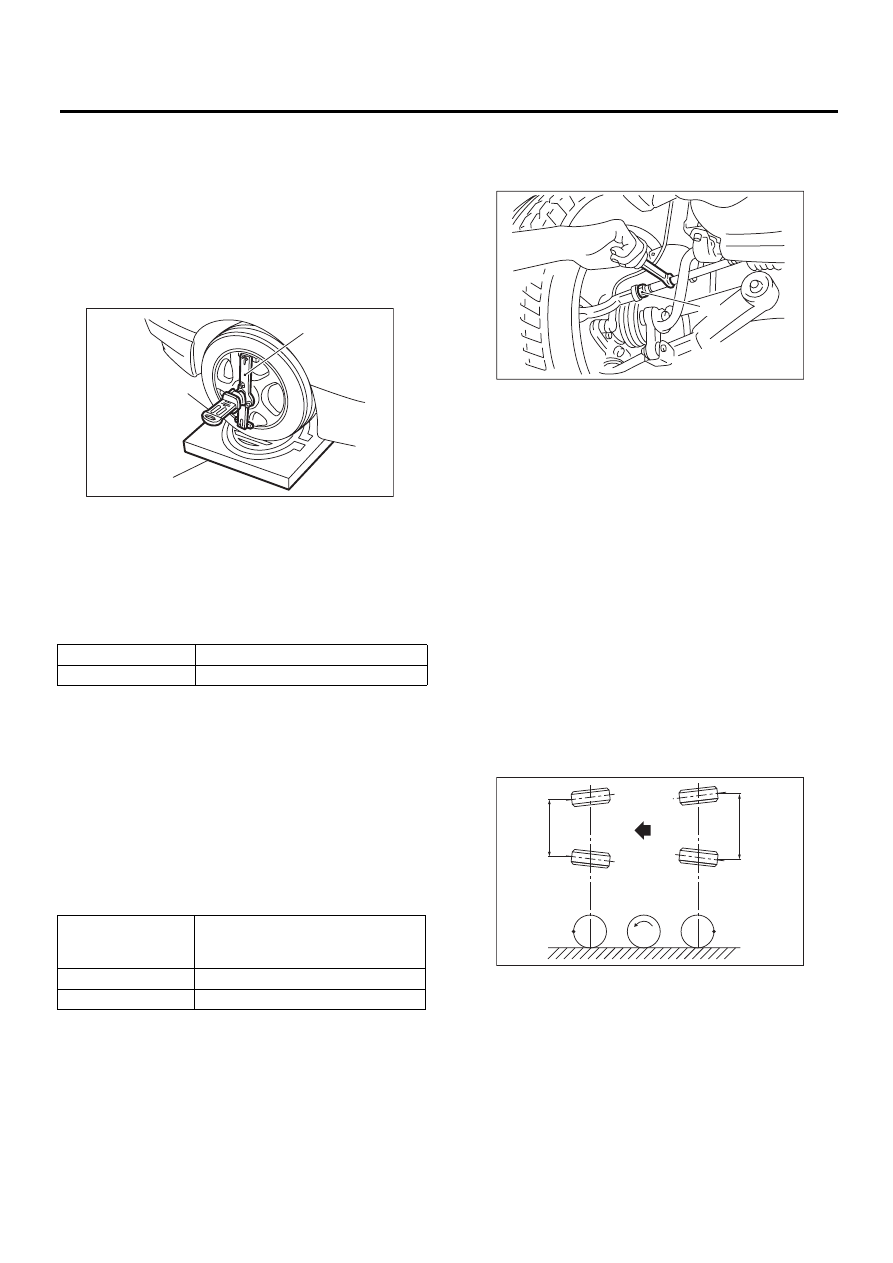

3. УГОЛ ПРОДОЛЬНОГО НАКЛОНА

ПРОВЕРКА

1) Установите переднее колесо на стенд для
измерения радиуса поворота. Убедитесь в том,
что контактные поверхности передних и за-
дних колес находятся на одной высоте.
2) Установите адаптер в центр колеса, а затем
установите прибор для измерения углов уста-
новки колес.

3) В соответствии с инструкцией по эксплуата-
ции прибора для измерения углов установки
колес, измерьте угол продольного наклона.

4. УГОЛ ПОВОРОТА УПРАВЛЯЕМЫХ
КОЛЕС

ПРОВЕРКА

1) Установите автомобиль на стенд для изме-
рения радиуса поворота.
2) Нажимая на педаль тормоза,  поверните руль
до упора влево и вправо. Когда руль находится
в крайних положениях, измерьте углы поворо-
та внутренних и внешних колес.

Угол поворота управляемых колес:

РЕГУЛИРОВКА

1) Для регулировки угла поворота внешних и
внутренних колес поворачивайте соединитель-
ную тягу.

2) Проверьте схождение.

ПРИМЕЧАНИЕ:
Поправьте пыльники, если они перекручены.

5. СХОЖДЕНИЕ ПЕРЕДНИХ КОЛЕС

ПРОВЕРКА

Схождение (допуск):

0

±

3 мм (0

±

0,12 дюйма)

1) Установите прибор для измерения схожде-
ния колес на высоте центра оси колеса по вы-
соте за правой и левой передней шиной.
2) Нанесите метки в центрах правой и левой ши-
ны и измерьте расстояние "А" между метками.
3) Передвиньте автомобиль вперед, чтобы по-
вернуть шины на 180°.

ПРИМЕЧАНИЕ:
Убедитесь, что колеса вращаются вперед.
4) Измерьте расстояние “B” между левой и
правой метками. Рассчитайте схождение с по-
мощью следующей формулы:

A – B = Схождение

РЕГУЛИРОВКА

Отрегулируйте схождение в соответствии с
приведенным ниже значением.

Схождение (стандарт регулировки):

0

±

2 мм (0

±

0,08 дюйма)

1) Убедитесь в том, что углы поворота левого и
правого колес соответствуют техническим ха-
рактеристикам.

(1) Прибор для измерения углов установки колес

(2) Стенд для измерения радиуса поворота

(3) Адаптер

Модель

Угол продольного наклона колес

Для всех моделей

3°03

′

Модель

Модели без турбонаддува двига-

теля, модели с турбонаддувом

двигателя

Внутренние колеса

35°00

′±1°30′

Внешние колеса

30°54

′±1°30′

FS-00213

(1)

(2)

(3)

(1) Стопорная гайка

FS-00014

(1)

FS-00015

A

B

FS-11

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

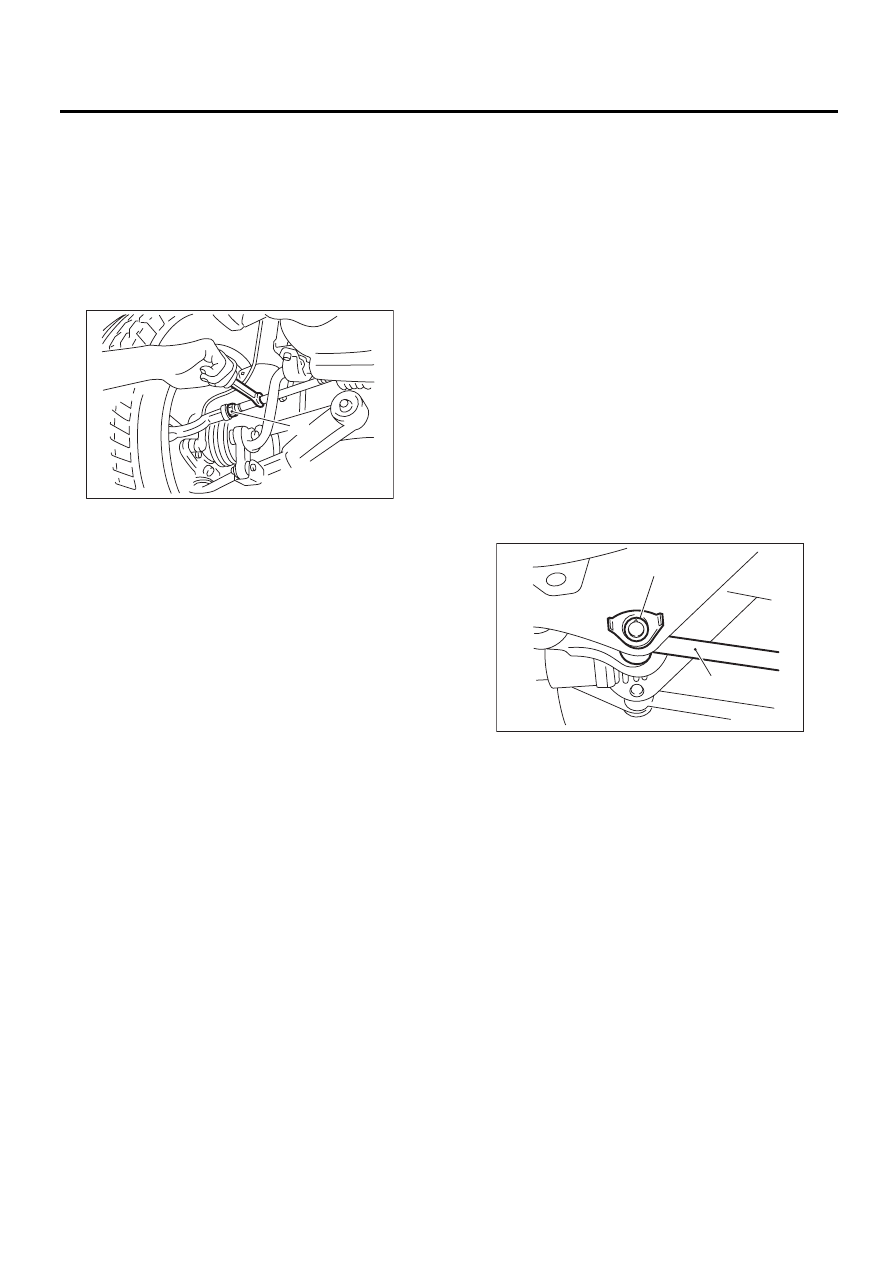

2) Ослабьте контргайки соединительных тяг с
левой и правой стороны.
3) Поворачивайте левую и правую соедини-
тельные тяги на равные расстояния до тех пор,
пока схождение не будет соответствовать нор-
мативным характеристикам.
На обеих соединительных тягах (правой и левой)
резьба правая. Для увеличения схождения по-
ворачивайте тяги по часовой стрелке на равное
расстояние (если смотреть изнутри автомобиля).

4) Затяните контргайки соединительных тяг.

Момент затяжки:

85 Нм (8,7 кгс-м, 63 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Проверьте пыльники соединительных тяг и
поправьте их, если они перекручены.

6. СХОЖДЕНИЕ ЗАДНИХ КОЛЕС

ПРОВЕРКА

Схождение (допуск):

2

±

3 мм (0,079

±

0,118 дюйма)

Процедура проверки схождения задних колес
описана в разделе “СХОЖДЕНИЕ ПЕРЕДНИХ
КОЛЕС”.
<См. FS-10, СХОЖДЕНИЕ ПЕРЕДНИХ КОЛЕС,
ПРОВЕРКА, Углы установки колес.>

РЕГУЛИРОВКА

Отрегулируйте схождение в соответствии с
приведенным ниже значением.

Схождение (стандарт регулировки):

2

±

2 мм (0,079

±

0,079 дюйма)

1) Ослабьте самоконтрящуюся гайку на внут-
ренней стороне задней поперечной тяги.

ПРИМЕЧАНИЕ:
При ослаблении или затягивании регулировоч-
ного болта удерживайте головку болта и пово-
рачивайте самоконтрящуюся гайку.

(1) Стопорная гайка

FS-00014

(1)

(1) Регулировочный болт

(2) Задняя поперечная тяга

FS-00017

(1)

(2)

FS-12

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

2) Поворачивая регулировочный болт, добейтесь соответствия значения схождения техническим
характеристикам.

ПРИМЕЧАНИЕ:
При одновременной регулировке схождения левых и правых колес, перемещение на одно деление
изменяет схождение примерно на 1,5 мм (0,6 дюйма).

3) Установите новую самоконтрящуюся гайку и
затяните ее.

Момент затяжки:

100 Нм (10,2 кгс-м, 74 фунт-сила-фут)

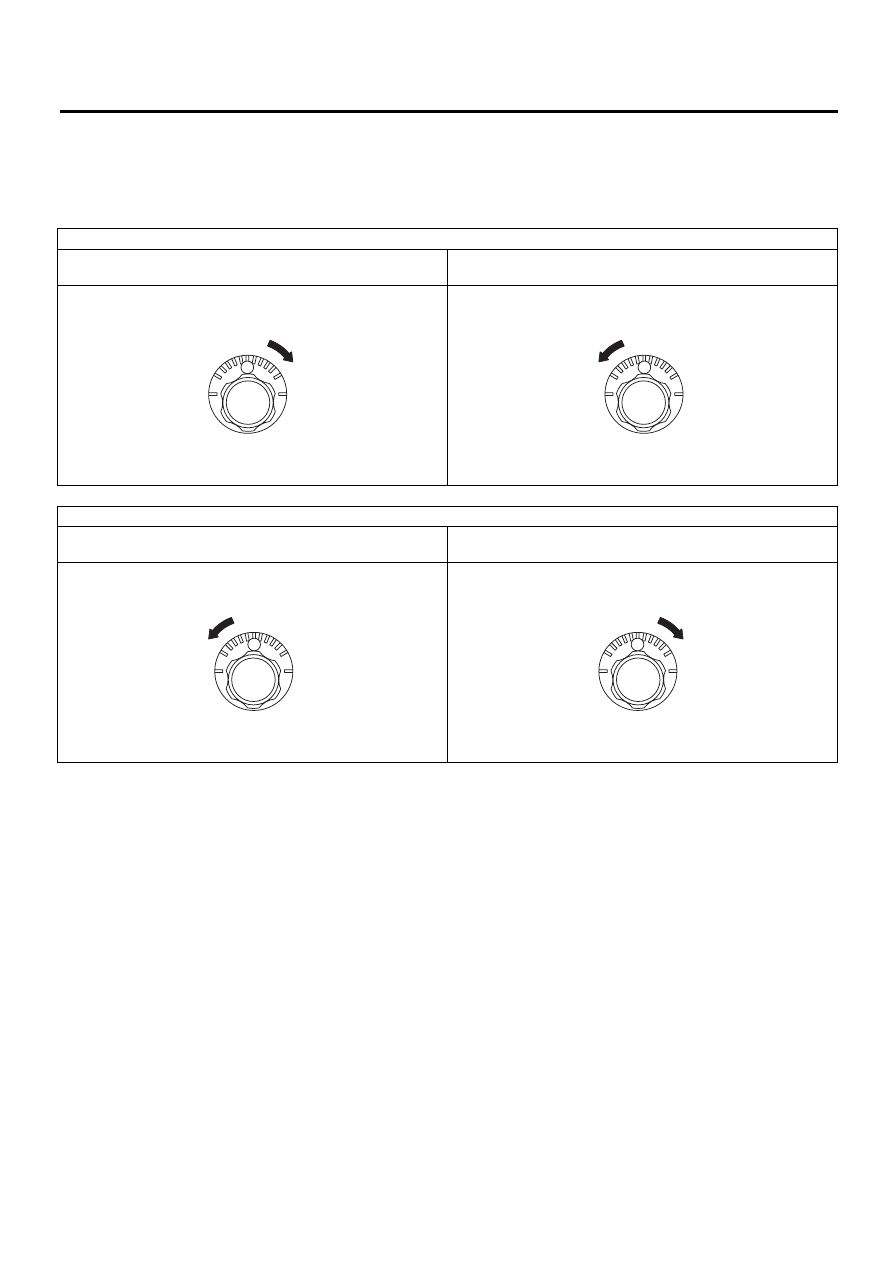

Чтобы увеличить схождение.

Вращайте регулировочный болт с левой стороны по часо-

вой стрелке.

Вращайте регулировочный болт с правой стороны против

часовой стрелки.

Чтобы уменьшить схождение.

Вращайте регулировочный болт с левой стороны против ча-

совой стрелки.

Вращайте регулировочный болт с правой стороны по часо-

вой стрелке.

FS-00018

FS-00019

FS-00019

FS-00018
