Subaru Forester (2008 год). Обслуживание и эксплуатация - часть 313





ME(H4DOTC)-2

Общие сведения

МЕХАНИЧЕСКАЯ ЧАСТЬ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Характеристики модели с турбонаддувом вклю-
чены в раздел ME(H4DO). <См. ME(H4DO)-2,
Общие сведения.>

EX(H4DOTC)-2

Общие сведения

СИСТЕМА ВЫПУСКА

1. Общие сведения

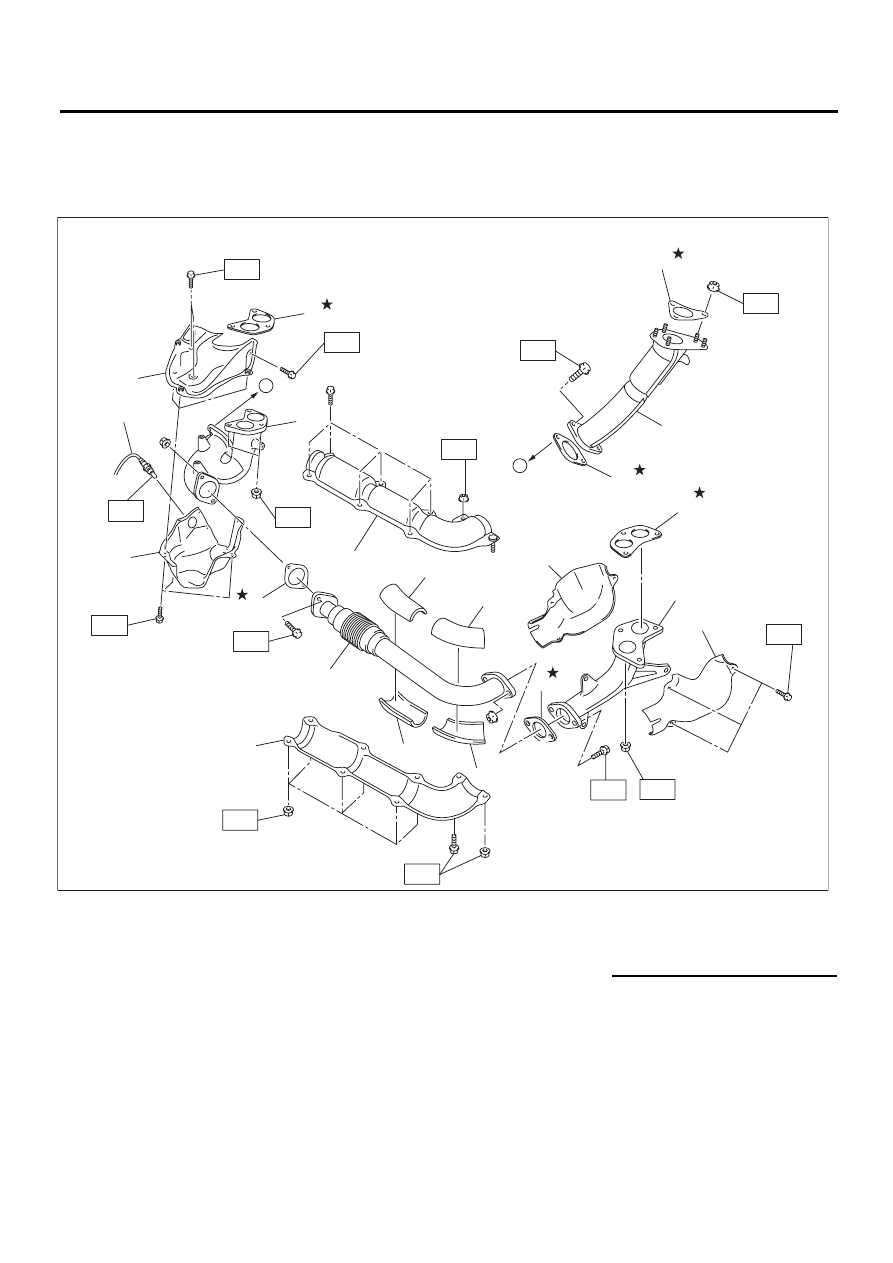

A: УЗЕЛ

1. ПЕРЕДНЯЯ ВЫХЛОПНАЯ ТРУБА

(1)
(2)

Прокладка
Верхняя крышка выпускного
коллектора (правого)

(10) Нижняя крышка передней выхлопной трубы (20) Верхняя изоляция передней

выхлопной трубы (левая)

(11)
(12)

Прокладка
Внутренняя крышка выпускного коллекто-
ра (левого)

(3) Выпускной коллектор (правый)





(4) Нижняя крышка выпускного

коллектора (правого)

(13) Наружная крышка выпускного коллектора

(левого)

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(5) Верхняя крышка передней вы-

хлопной трубы

(14) Прокладка

T1:

T2:

T3:

T4:

T5:

7,5 (0,8, 5,5)

19 (1,9, 14,0)

42,5 (4,3, 31,3)

40 (4,0, 28,9)

<См. FU(H4DOTC)-43, УСТА-
НОВКА, Передний датчик
кислорода (качества топ-
ливовоздушной смеси).>

(6) Верхняя изоляция передней вы-

хлопной трубы (правая)

(15) Соединительная трубка турбонагнетателя
(16) Прокладка

(7) Прокладка

(17) Передний датчик кислорода

(8) Передняя выхлопная труба

(18) Выпускной коллектор (левый)

(9) Нижняя изоляция передней вы-

хлопной трубы (правая)

(19) Нижняя изоляция передней выхлопной

трубы (левая)

T2

T5

T1

T3

T3

T4

T3

T4

T1

T2

(1)

(3)

(6)

(7)

(10)

(5)

(13)

(9)

(17)

(12)

(11)

(14)

(15)

(16)

(4)

(2)

A

A

T2

T1

(20)

(19)

T1

(18)

(7)

T3

(8)

EX-02155
