EN(H4DO)(diag)-143

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

18 ПРОВЕРКА КДН.

На Subaru Select
Monitor или уни-
версальном скане-
ре выводятся КДН
P0301 и P0303?

Переходите к шагу 23. Переходите к шагу 19.

19 ПРОВЕРКА КДН.

На Subaru Select
Monitor или уни-
версальном скане-
ре выводятся КДН
P0302 и P0304?

Переходите к шагу 24. Переходите к шагу 25.

20 ТОЛЬКО ОДИН ЦИЛИНДР.

Имеются какие-
либо неисправнос-
ти в цилиндре?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свеча зажигания
• Провод свечи зажи-
гания
• Топливный инжектор
• Степень компрессии

Переходите к КДН
P0171. <См.
EN(H4DO)(diag)-131,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В СИС-
ТЕМЕ (БАНК 1), Проце-
дура диагностики с ис-
пользованием кодов
диагностики неисправ-
ностей (КДН).>

21 ГРУППА ЦИЛИНДРОВ #1И #2.

Имеются неис-
правности в ци-
линдрах #1 и #2?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции.

• Свеча зажигания
• Топливный ин-
жектор
• Катушка зажига-
ния
• Степень компрес-
сии

• Если никаких неис-
правностей не найдено,
проверьте “СИСТЕМУ
УПРАВЛЕНИЯ ЗАЖИ-
ГАНИЕМ” со стороны
цилиндров #1 и #2. <См.
EN(H4DO)(diag)-68,
СИСТЕМА УПРАВЛЕ-
НИЯ ЗАЖИГАНИЕМ,
Диагностика неисправ-
ностей при запуске дви-
гателя.>

Переходите к КДН
P0171. <См.
EN(H4DO)(diag)-131,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В СИС-
ТЕМЕ (БАНК 1), Проце-
дура диагностики с ис-
пользованием кодов
диагностики неисправ-
ностей (КДН).>

Шаг

Проверка

Да

Нет

EN(H4DO)(diag)-144

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

22 ГРУППА ЦИЛИНДРОВ #3И #4.

Имеются неис-
правности в ци-
линдрах #3 и #4?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
• Проверьте следую-
щие позиции.

• Свеча зажигания
• Топливный ин-
жектор
• Катушка зажига-
ния
• Степень компрес-
сии

• Если никаких неис-
правностей не найдено,
проверьте “СИСТЕМУ
УПРАВЛЕНИЯ ЗАЖИ-
ГАНИЕМ” со стороны
цилиндров #3 и #4. <См.
EN(H4DO)(diag)-68,
СИСТЕМА УПРАВЛЕ-
НИЯ ЗАЖИГАНИЕМ,
Диагностика неисправ-
ностей при запуске дви-
гателя.>

Переходите к КДН
P0171. <См.
EN(H4DO)(diag)-131,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В СИС-
ТЕМЕ (БАНК 1), Проце-
дура диагностики с ис-
пользованием кодов
диагностики неисправ-
ностей (КДН).>

23 ГРУППА ЦИЛИНДРОВ #1И #3.

Имеются неис-
правности в ци-
линдрах #1 и #3?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свеча зажигания
• Топливный инжектор
• Степень компрессии
• Пропуск зуба ремня
ГРМ

Переходите к КДН
P0171. <См.
EN(H4DO)(diag)-131,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В СИС-
ТЕМЕ (БАНК 1), Проце-
дура диагностики с ис-
пользованием кодов
диагностики неисправ-
ностей (КДН).>

24 ГРУППА ЦИЛИНДРОВ #2И #4.

Имеются неис-
правности в ци-
линдрах #2 и #4?

Отремонтируйте или
замените неисправ-
ные детали.

ПРИМЕЧАНИЕ:
Проверьте следую-
щие позиции.
• Свеча зажигания
• Топливный инжектор
• Степень компрессии
• Пропуск зуба ремня
ГРМ

Переходите к КДН
P0171. <См.
EN(H4DO)(diag)-131,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В СИС-
ТЕМЕ (БАНК 1), Проце-
дура диагностики с ис-
пользованием кодов
диагностики неисправ-
ностей (КДН).>

25 ЦИЛИНДРЫ В СЛУЧАЙНОМ ПОРЯДКЕ.

Холостой ход дви-
гателя неровный?

Переходите к КДН
P0171. <См.
EN(H4DO)(diag)-131,
КДН P0171 СЛИШКОМ
БЕДНАЯ СМЕСЬ В
СИСТЕМЕ (БАНК 1),
Процедура диагности-
ки с использованием
кодов диагностики не-
исправностей (КДН).>

Отремонтируйте или за-
мените неисправные де-
тали.

ПРИМЕЧАНИЕ:
Проверьте следующие
позиции.
• Свеча зажигания
• Топливный инжектор
• Степень компрессии

Шаг

Проверка

Да

Нет

EN(H4DO)(diag)-145

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AJ:КДН P0327 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА ДЕТОНАЦИИ

1 (БАНК 1 ИЛИ ЕДИНСТВЕННЫЙ ДАТЧИК)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Плохие ходовые характеристики
• Возникает детонация

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DO)(diag)-50, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DO)(diag)-41, ПРОЦЕДУРА, Режим проверки.>.

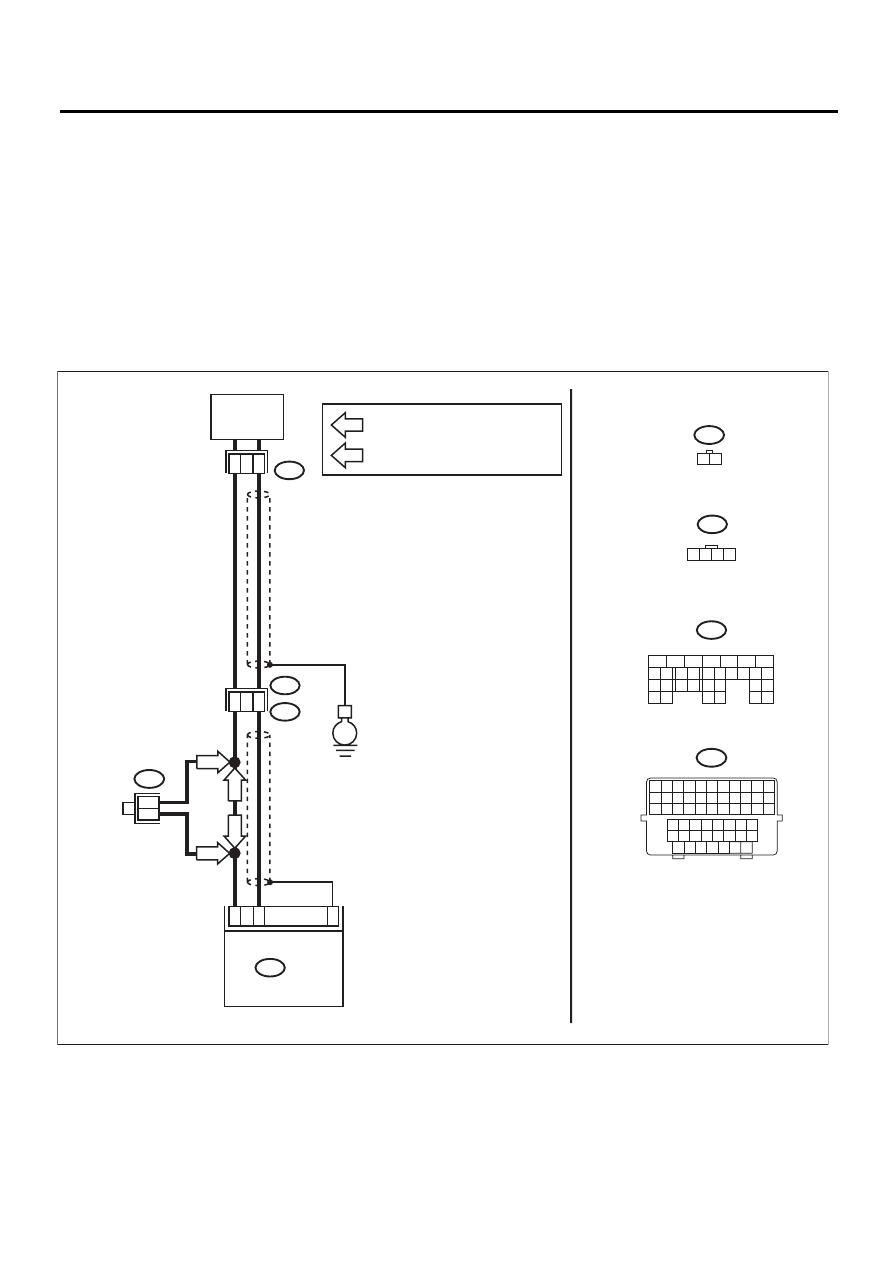

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04848

E4

E14

B73

B137 ECM

16

17

31

E

E14

1 2

ДАТЧИК
ДЕТОНАЦИИ

B73

B122

B137

1 2 3 4

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

34 35 36 37 38 39 40 41
42 43

44 45

46 47

48 49 50 51 52 53 54

B122

1

4

  : МОДЕЛЬ С ЛЕВОСТОРОННИМ

  УПРАВЛЕНИЕМ

  : МОДЕЛЬ С ПРАВОСТОРОННИМ

  УПРАВЛЕНИЕМ

LHD

RHD

16

19

LHD

RHD

LHD

RHD

2

1

EN(H4DO)(diag)-146

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ДАТЧИКОМ ДЕТОНАЦИИ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление между разъема-
ми ECM.

Разъемы и клеммы

(B137) № 17 — (B137) № 31:

Сопротивление составляет
600 кОм или более?

Переходите к ша-
гу 2.

Устраните плохой
контакт в разъеме
ECM.

2

ПРОВЕРКА ДАТЧИКА ДЕТОНАЦИИ.
1) Отсоедините разъем от датчика детона-
ции.
2) Измерьте сопротивление между клемма-
ми датчика детонации.

Клеммы

№ 1 — № 2:

Сопротивление составляет
600 кОм или более?

Замените датчик
детонации. <См.
FU(H4DO)-27,
Датчик детона-
ции.>

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
датчиком детонации
• Плохой контакт в
разъеме датчика де-
тонации
• Плохой контакт в
соединительном
разъеме
