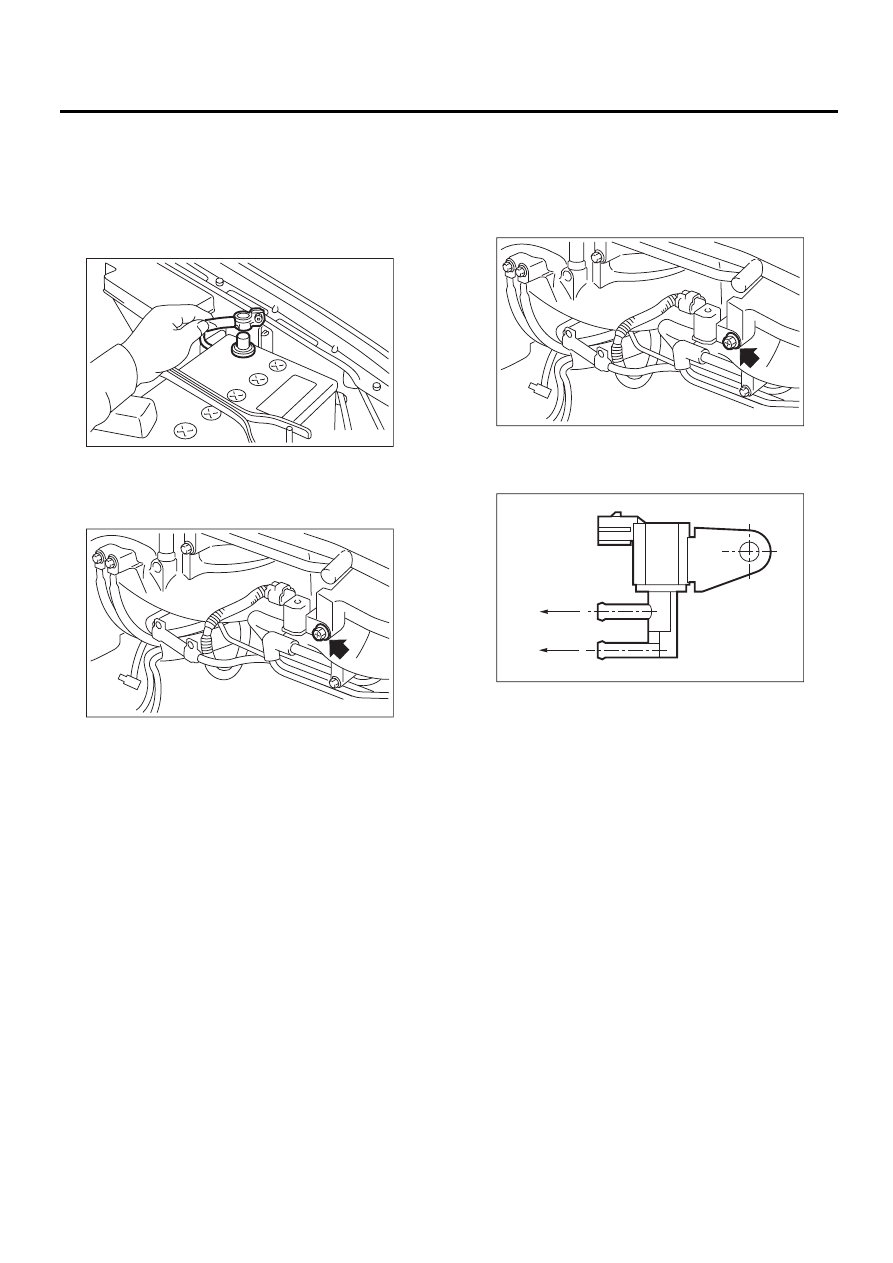

EC(H4SO)-7

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

6. Электромагнитный клапан

управления продувкой
адсорбера

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем и шланги от электро-
магнитного клапана управления продувкой ад-
сорбера, затем снимите электромагнитный кла-
пан управления продувкой адсорбера.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

FU-00009

EC-00223

(A) К топливной трубке (магистраль отвода паров

топлива)

(B) К впускному коллектору

EC-00223

EC-00224

(B)

(A)

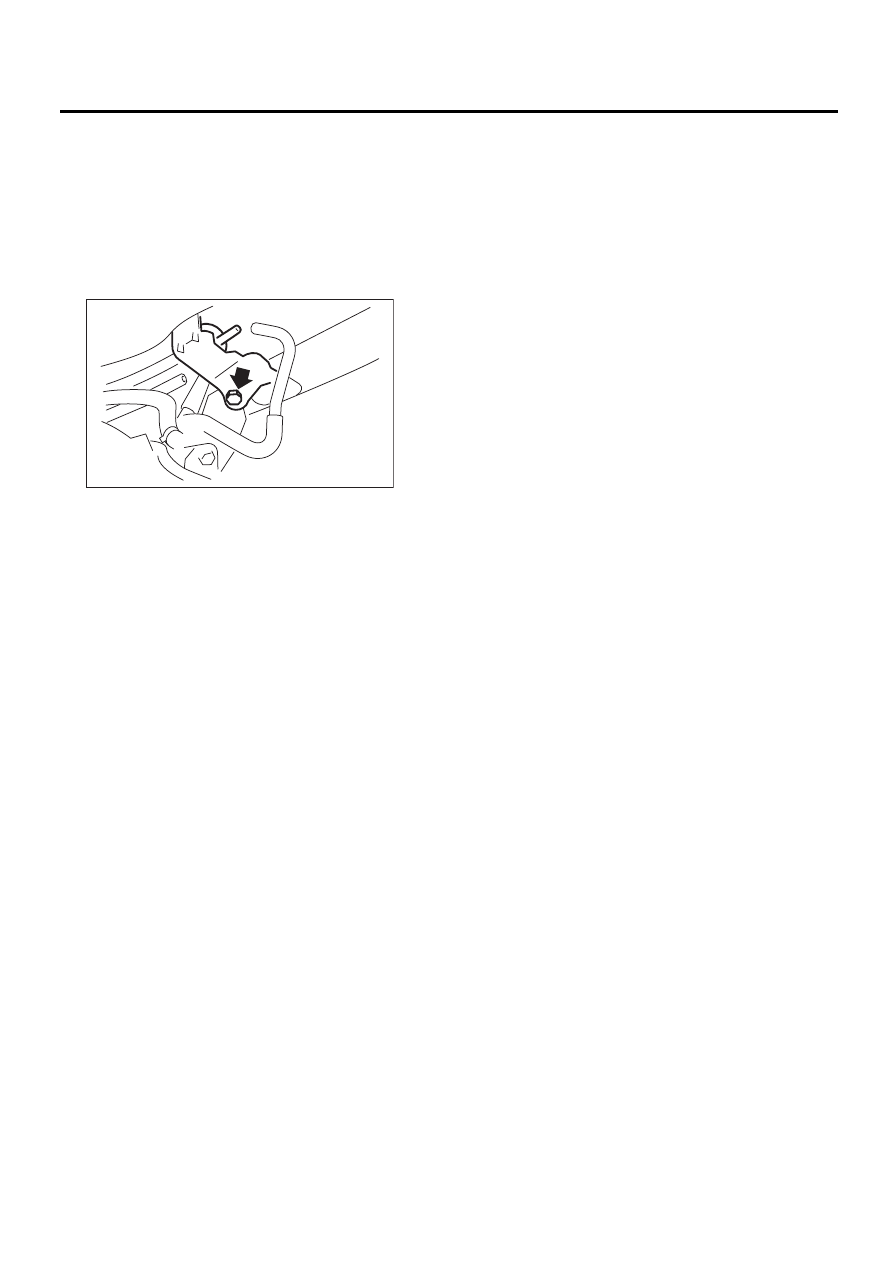

EC(H4SO)-8

Двухходовой клапан

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

7. Двухходовой клапан

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите адсорбер с кузова. <См. EC(H4SO)-6,
СНЯТИЕ, Адсорбер.>
4) Снимите двухходовой клапан и кронштейн в
сборе.

5) Снимите двухходовой клапан с кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

EC-00016

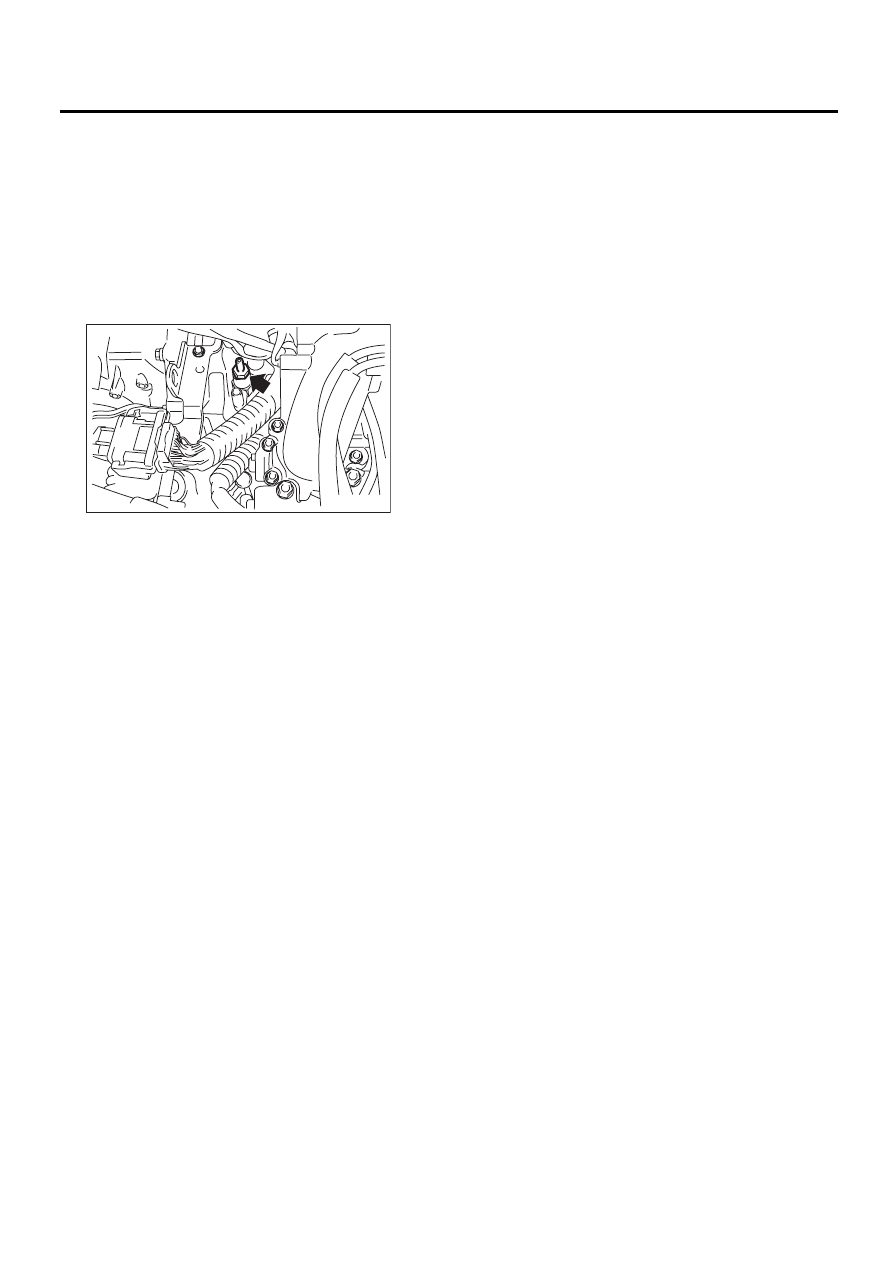

EC(H4SO)-9

Клапан системы вентиляции картера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

8. Клапан системы

вентиляции картера

A: СНЯТИЕ

1) Снимите воздухозаборную камеру. <См.
IN(H4SO)-6, СНЯТИЕ, Воздухозаборная каме-
ра.>
2) Отсоедините шланг вентиляции картера.
3) Снимите клапан системы вентиляции карте-
ра.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Нанесите прокладочный герметик на резьбу
клапана системы вентиляции картера.

Прокладочный герметик:

THREE BOND 1141 (Номер детали
004403006)

Момент затяжки:

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

EC-02131

EC(H4SO)-10

Клапан системы вентиляции картера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)
