BR-2

Общие сведения

ТОРМОЗА

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель

2.0 R, 2.5 i

3.0 R (модель EH)

OUTBACK 2.5 i,

OUTBACK 3.0 R

2.0 GT, 3.0 R

(Кроме модели EH)

Передний
дисковый
тормоз

Размер

15-дюймовые колеса 16-дюймовые колеса 17-дюймовые колеса

Тип

Дисковый (плавающего типа, вентилируемый)

Эффективный диаметр диска

мм

(дюймов)

228 (8,98)

244 (9,61)

261 (10,28)

Толщина диска

×

 Диаметр

мм

(дюймов)

24

×

 277

(0,94

×

 10,91)

24

×

 294

(0,94

×

 11,57)

30

×

 316

(1,18

×

 12,44)

Эффективный диаметр цилиндра

42,8 (1,685)

×

 2

Размеры колодки
(Длина

×

 Ширина

×

 Толщина)

мм

(дюймов)

модели EH, K4, KA: 117,8

×

 50,5

×

 11,0

(4,638

×

 1,988

×

 0,433)

Модели EC, KS, EK, ER: 105,0

×

 50,5

×

 11,0

(4,134

×

 1,988

×

 0,433)

130,0

×

 53,5

×

 11,0

(5,118

×

 2,106

×

 0,433)

Регулировка зазора

Автоматическая регулировка

Задний
дисковый
тормоз

Размер

15-дюймовые колеса

Тип

Дисковый (плавающего типа, сплошной)

Диск (плавающего ти-

па, вентилируемый)

Эффективный диаметр диска

мм

(дюймов)

238 (9,37)

254 (10,0)

Толщина диска

×

 Диаметр

мм

(дюймов)

10

×

 274

(0,39

×

 10,79)

18

×

 290

(0,71

×

 11,42)

Эффективный диаметр цилин-
дра

мм

(дюймов)

38,1 (1,500)

Размеры колодки
(Длина

×

 Ширина

×

 Толщина)

мм

(дюймов)

92,0

×

 33,0

×

 9,0

(3,622

×

 1,299

×

 0,354)

82,4

×

 33,7

×

 9,0

(3,244

×

 1,327

×

 0,354)

Регулировка зазора

Автоматическая регулировка

Главный
цилиндр

Тип

Тандемный

Эффективный диаметр

мм

(дюймов)

23,8 (15/16)

Тип бачка

Герметичный

Емкость расширительного бач-
ка тормозной жидкости

см

3

 (куб.

дюймов)

205 (12,51)

Усили-
тель тор-
мозной
системы

Тип

Вакуумный

Эффективный диаметр

мм

(дюймов)

208 + 229 (8,19 + 9,02)

Тормозная магистраль

Двухконтурная система

Тормозная жидкость

ОСТОРОЖНО:
• В целях предотвращения ухудшения качества
тормозной жидкости не смешивайте тормозные
жидкости разных марок.
• Соблюдайте осторожность при заливке тормоз-
ной жидкости, чтобы не допустить попадания пы-
ли в бачок.
• При заливке или доливке тормозной жидкости
используйте фирменную тормозную жидкость
SUBARU.

FMVSS № 116, DOT3, или DOT4

BR-3

Общие сведения

ТОРМОЗА

ПРИМЕЧАНИЕ:
Технические характеристики стояночного тормоза приведены в разделе “PB”. <См. PB-2, ТЕХНИ-
ЧЕСКИЕ ХАРАКТЕРИСТИКИ, Общие сведения.>

Позиция

Нормативное значение

Предельное значение

Передний тормоз

Толщина колодки
мм (дюймов)

Кроме 17-дюймовых
колес

11 (0,43)

1,5 (0,059)

17-дюймовые колеса

11 (0,43)

1,5 (0,059)

Толщина диска
мм (дюймов)

Кроме 17-дюймовых
колес

24 (0,94)

22 (0,87)

17-дюймовые колеса

30 (1,18)

28 (1,10)

Биение диска

мм (дюймов)

 —

0,05 (0,0020)

Задний тормоз
(дискового типа)

Толщина колодки
мм (дюймов)

Сплошной диск

9,0 (0,354)

1,5 (0,059)

Вентилируемый диск

9,0 (0,354)

1,5 (0,059)

Толщина диска
мм (дюймов)

Сплошной диск

10 (0,39)

8,5 (0,335)

Вентилируемый диск

18 (0,71)

16 (0,63)

Биение диска

мм (дюймов)

 —

0,05 (0,0020)

Стояночный тор-
моз

Внутренний диаметр

мм (дюймов)

170 (6,69)

171 (673)

Толщина накладки
тормозной колодки

мм (дюймов)

3,2 (0,126)

1,5 (0,059)

Ход рычага

5 — 6 щелчков/200 Н (20 кгс, 45 фунт-сил)



Усилие тормоз-

ной педали, Н

(кгс, фунт-сил)

Давление жидкости, кПа (кгс/см

2

, фунтов/кв. дюйм)

15-дюймовые колеса, 16-

дюймовые колеса (модель

OUTBACK)

16-дюймовые колеса (кроме мо-

дели OUTBACK), 17-дюймовые

колеса

Усили-
тель тор-
мозной
системы

Давление тормозной жид-
кости при заглушенном
двигателе

147 (15, 33)

545 (6, 79)

294 (30, 66)

1,564 (16, 227)

Давление тормозной жид-
кости при работающем
двигателе и разрежении
66,7 кПа (500 мм рт. ст.,
19,69 дюймов рт. ст.)

147 (15, 33)

6,003 (61, 871)

5,179 (53, 751)

294 (30, 66)

11,273 (115, 1,635)

10,780 (110, 1,563)

Педаль тормоза

Люфт
мм (дюймов)

0,5 — 2 (0,02 — 0,08)
[При отжатии педали тормоза с усилием менее 10 Н (1 кгс, 2 фунт-силы)].

BR-4

Общие сведения

ТОРМОЗА

B: УЗЕЛ

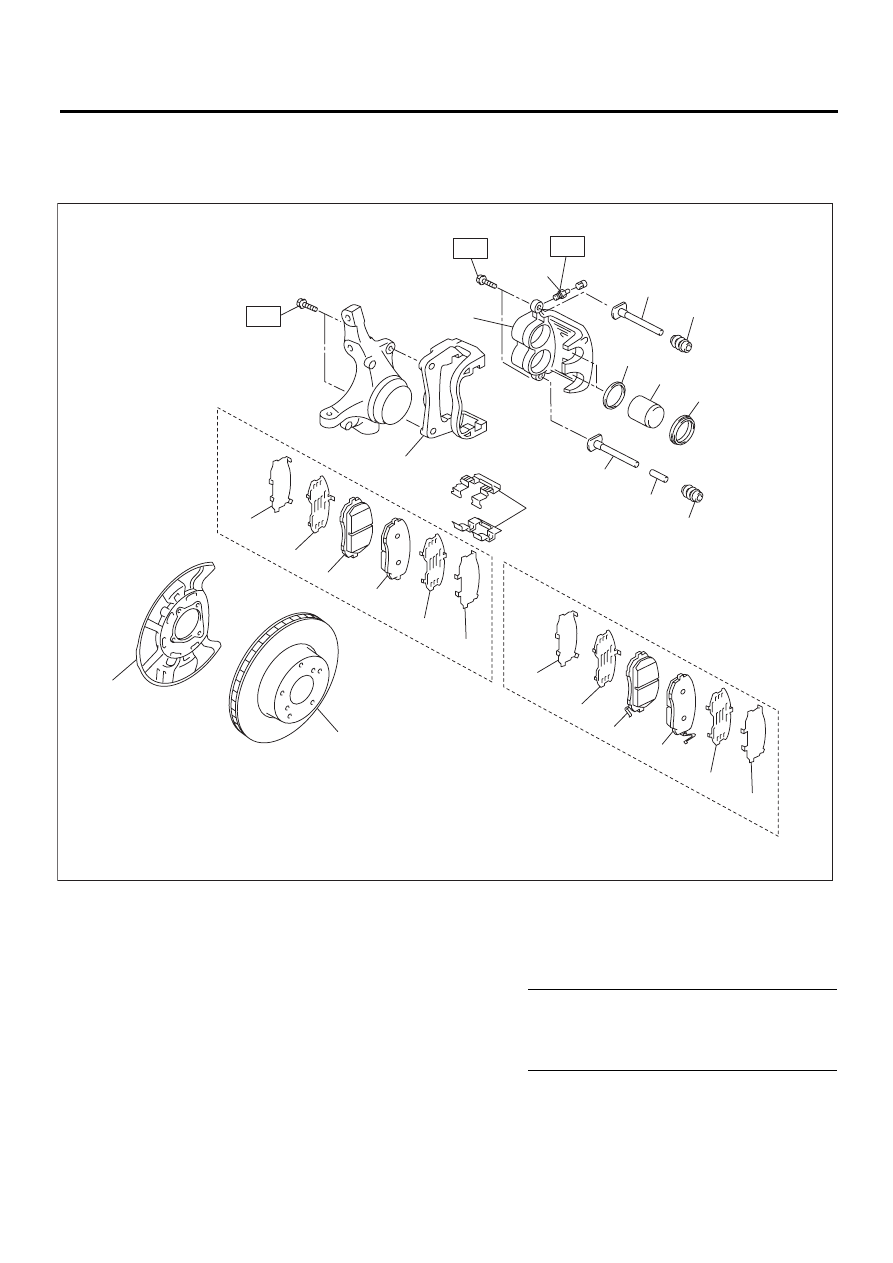

1. ПЕРЕДНИЙ ДИСКОВЫЙ ТОРМОЗ

• 15-дюймовые, 16-дюймовые (Кроме моделей EC, KS, EK, ER) и 17-дюймовые колеса.

(A) 15-дюймовые и 16-дюймовые ко-

леса

(B)

17-дюймовые колеса

















(1)

Корпус суппорта

(9)

Суппорт

(17)

Втулка

(2)

Штуцер прокачки воздуха

(10)

Фиксатор колодки





(3)

Направляющий штифт (черный)

(11)

Наружная прокладка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4)

Пылезащитный чехол штифта

(12)

Внутренняя прокладка

T1: 8 (0,8, 5,9)

(5)

Уплотнение поршня

(13)

Колодка (внешняя)

T2: 27, (2,8 и 19,9)

(6)

Поршень

(14)

Колодка (внутренняя)

T3: 80, (8,2 и 59)

(7)

Пылезащитный чехол поршня

(15)

Тормозной диск





(8)

Стопорный штифт (серебристый)

(16)

Кожух диска





BR-00332

( 1 )

( 2 )

( 3 )

( 4 )

( 4 )

( 1 7 )

( 1 0 )

( 1 1 )

( 1 1 )

( 1 2 )

( 1 2 )

( 1 6 )

( A )

( B )

( 1 3 )

( 1 4 )

( 1 5 )

( 5 )

( 6 )

( 7 )

( 9 )

( 8 )

T2

T3

( 1 1 )

( 1 1 )

( 1 2 )

( 1 2 )

( 1 3 )

( 1 4 )

( 1 3 )

T1

BR-5

Общие сведения

ТОРМОЗА

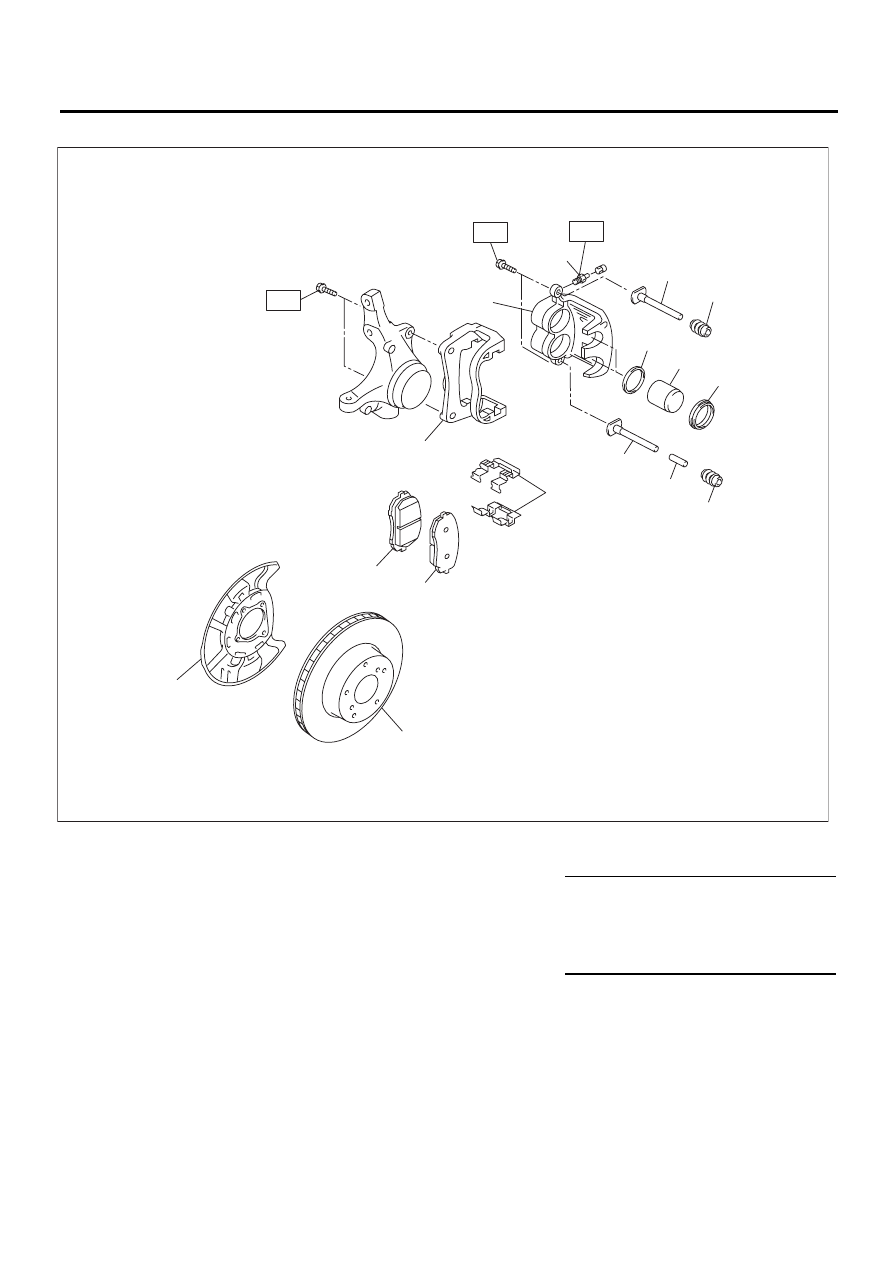

• 15-дюймовые и 16-дюймовые колеса (модели EC, KS, EK, ER)

(1)

Корпус суппорта

(8)

Стопорный штифт (серебристый)

(15)

Втулка

(2)

Штуцер прокачки воздуха

(9)

Суппорт





(3)

Направляющий штифт (черный) (10) Фиксатор колодки

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(4)

Пылезащитный чехол штифта

(11) Колодка (внешняя)

T1: 8 (0,8, 5,9)

(5)

Уплотнение поршня

(12) Колодка (внутренняя)

T2: 27, (2,8 и 19,9)

(6)

Поршень

(13) Тормозной диск

T3: 80, (8,2 и 59)

(7)

Пылезащитный чехол поршня

(14) Кожух диска





( 1 )

( 2 )

( 3 )

( 4 )

( 4 )

( 1 5 )

( 1 0 )

( 1 4 )

( 1 1 )

( 1 2 )

( 1 3 )

( 5 )

( 6 )

( 7 )

( 9 )

( 8 )

T2

T3

T1

BR-00688
