ABS-12

Цикловое управление системой ABS

ABS

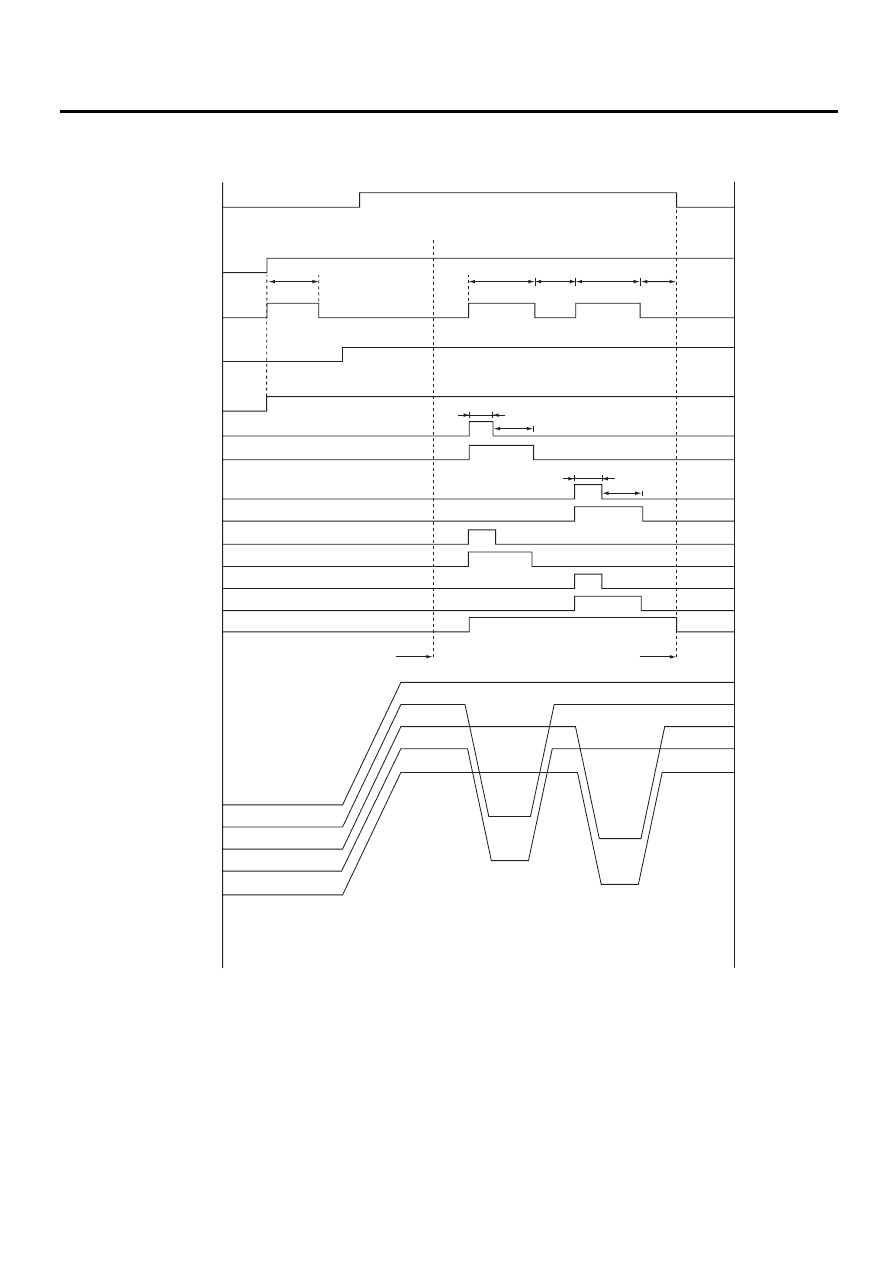

2. УСЛОВИЯ ЦИКЛОВОГО УПРАВЛЕНИЯ СИСТЕМОЙ ABS

ABS00943

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(14)

(24)

(25)

(28)

(27)

(26)

V max < 4 км/ч (2,5 миль/ч)

ВЫКЛ.

(16)

(17)

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

(21)

(18)

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВЫКЛ.

ВКЛ.

ВКЛ.

(15)

(19)

(18)

(19)

V max < 10 км/ч (6 миль/ч)

(16)

(17)

(17)

(16)

(16)

(21)

(18)

(22)

(23)

(20)

ABS-13

Цикловое управление системой ABS

ABS

ПРИМЕЧАНИЕ:
Операция проверки начинается с точки A.

B: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

1. УСЛОВИЯ ЗАВЕРШЕНИЯ ЦИКЛОВОГО
УПРАВЛЕНИЯ СИСТЕМОЙ ABS

Если соблюдены указанные ниже условия,
цикловое управление системой ABS завер-
шиться, и система ABS вернется в нормальный
режим работы.
1) Если скорость хотя бы одного колеса достиг-
нет 10 км/ч (6 миль/ч).
2) Если во время циклового управления систе-
мой ABS педаль тормоза отпускается, и вы-
ключатель стоп-сигналов переключается в по-
ложение OFF.
3) По завершении циклового управления сис-
темой ABS.
4) При обнаружении неисправности.

(1)

Скорость всех колес

(11)

Задний правый клапан повыше-
ния давления

(20) 0,6 секунды

(2)

Выключатель зажигания

(12)

Задний левый клапан снижения
давления

(21) 0,4 секунды

(3)

Предупреждающая лампа анти-
блокировочной системы ABS

(13)

Задний левый клапан повыше-
ния давления

(22) Точка A

(4)

Выключатель стоп-сигналов

(14)

Электродвигатель насоса

(23) Сброс

(5)

Реле клапана

(15)

1,5 секунды

(24) Давление в главном цилиндре

(6)

Передний левый клапан сниже-
ния давления

(16)

Лампа выключена

(25) Давление рабочего тормозного ци-

линдра переднего левого колеса

(7)

Передний левый клапан повы-
шения давления

(17)

Лампа включена

(26) Давление рабочего тормозного ци-

линдра переднего правого колеса

(8)

Передний правый клапан сни-
жения давления

(18)

1,0 секунды

(27) Давление рабочего тормозного ци-

линдра заднего правого колеса

(9)

Передний правый клапан повы-
шения давления

(19)

1,4 секунды

(28) Давление рабочего тормозного ци-

линдра заднего левого колеса

(10) Задний правый клапан сниже-

ния давления









ABS-14

Датчик скорости переднего колеса системы ABS Датчик

ABS

4. Датчик скорости переднего

колеса системы ABS Датчик

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем датчика скорости ко-
леса системы ABS, расположенный рядом с пе-
редней опорой стойки в моторном отсеке.
3) Снимите кронштейн жгута проводов датчика.

4) Снимите болты, крепящие жгут проводов
датчика на передней стойке.
5) Снимите датчик скорости переднего колеса
системы ABS с поворотного кулака.

ОСТОРОЖНО:
• Будьте осторожны, чтобы не повредить
датчик.
• Не прилагайте чрезмерных усилий к жгуту
проводов датчика.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Датчик:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

Кронштейн:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить
датчик.

ПРИМЕЧАНИЕ:
• Проверьте идентификационную метку на
жгуте проводов, чтобы убедиться в том, что
метка не повреждена. (Правая сторона: K1
(Белая), левая сторона: K2 (Желтая))
• Убедитесь в том, что жгут проводов не рас-
тянута и не соприкасается с подвеской или ку-
зовом при повороте рулевого колеса.

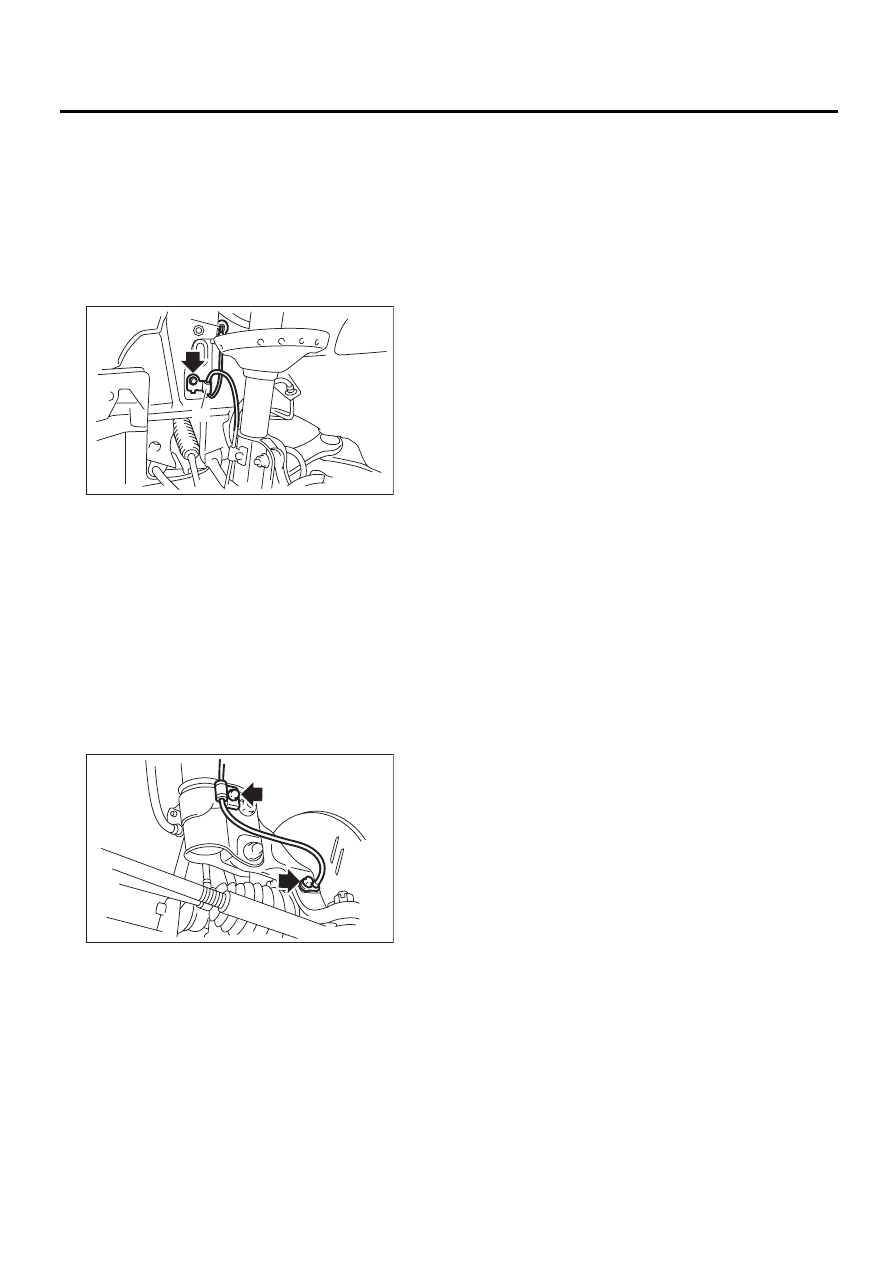

(1) К разъему датчика скорости переднего колеса

системы ABS

(2) Кронштейн жгута проводов датчика

ABS00386

(1)

(2)

ABS00387

ABS-15

Датчик скорости переднего колеса системы ABS Датчик

ABS

C: ПРОВЕРКА

1. ПРОВЕРКА ПРИ ПОМОЩИ SUBARU
SELECT MONITOR

1) Подсоедините Subaru Select Monitor к разъ-
ему канала передачи данных.
2) Выберите {Current Data Display & Save}
(Отображение и сохранение текущих данных).
Проверьте, изменяется ли скорость, отобража-
емая на дисплее, в соответствии с показаниям
спидометра при ускорении/замедлении когда
руль установлен в положении прямолинейного
движения?
3) Если отображаемая на дисплее скорость не
изменяется, проверьте датчик скорости коле-
са системы ABS. <См. ABS-15, ДАТЧИК СКО-
РОСТИ КОЛЕСА СИСТЕМЫ ABS, ПРОВЕРКА,
Датчик скорости переднего колеса системы
ABS.>

2. ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS

1) Проверьте наконечник датчика скорости ко-
леса системы ABS на предмет наличия инород-
ных частиц или повреждений. При необходи-
мости очистите наконечник или замените дат-
чик скорости колеса системы ABS.
2) Подключите питание 12 В к клемме № 2 дат-
чика, как показано на рисунке, а затем подсо-
едините резистор к клемме № 1. Вращая коле-
со со скоростью примерно 2,75 км/ч (2 миль/ч),
измерьте напряжение осциллографом.

Стандартное значение выходного напряже-
ния:

0,7 — 1,4 В

ПРИМЕЧАНИЕ:
Проверьте кабель датчика скорости колеса
системы ABS на предмет разрыва цепи. При
необходимости, замените его на новый.

(1) Осциллограф

(2) Датчик скорости колеса системы ABS

ABS00388

(2)

(1)

100 Ом

1,4 В

0,7 В

12 В

2

1

1

2
