FS-6

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

D: ПОДГОТОВКА ИНСТРУМЕНТА

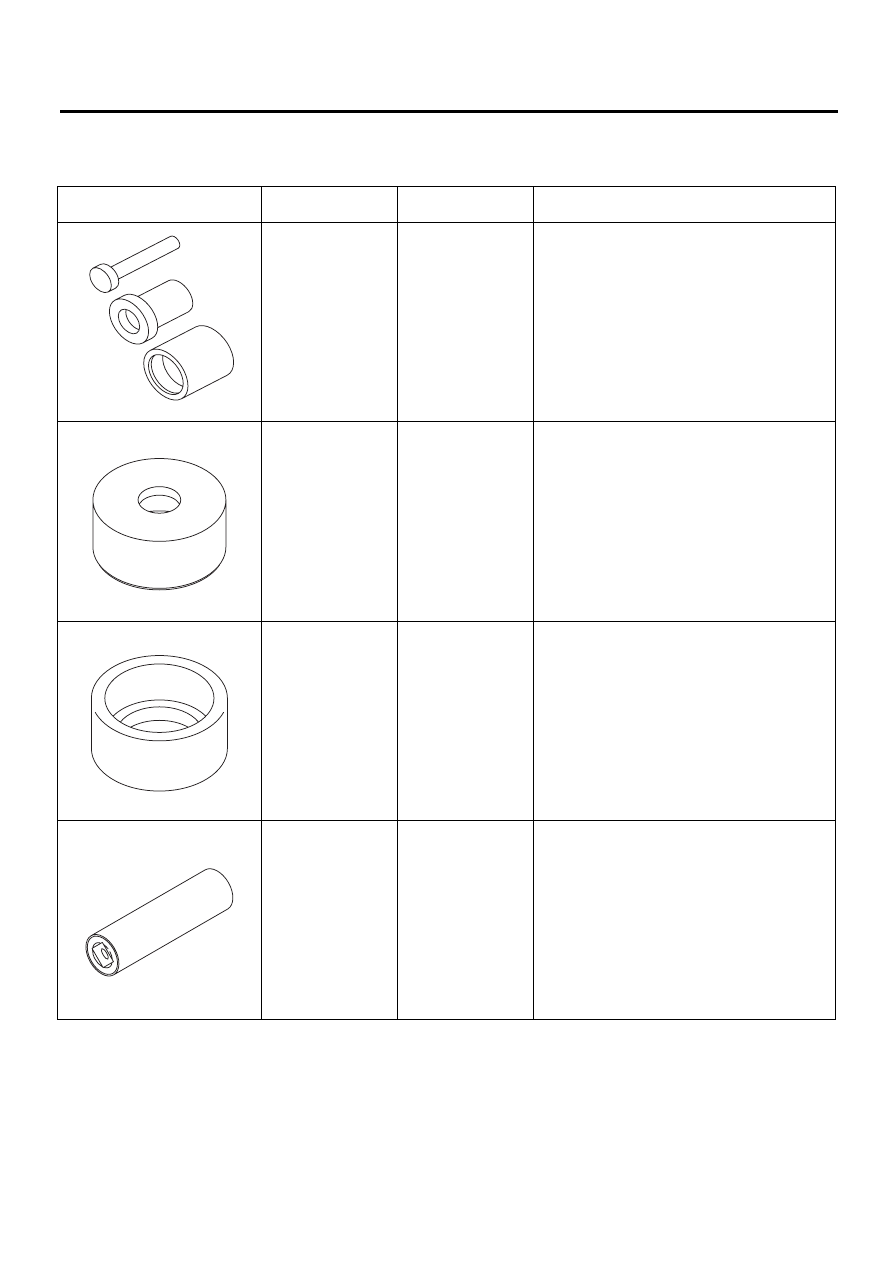

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

927680000

КОМПЛЕКТ ПРИ-
СПОСОБЛЕНИЯ
ДЛЯ УСТАНОВКИ
И СНЯТИЯ

Используется для замены передней втулки
переднего рычага.

20299AG000

СЪЕМНИК

Используется для замены задней втулки пе-
реднего рычага.
Используется совместно с ОСНОВАНИЕМ
(20999AG010).

20299AG010

ОСНОВАНИЕ

Используется для замены задней втулки пе-
реднего рычага.
Используется совместно со СЪЕМНИКОМ
(20999AG000).

20299AG020

ГОЛОВКА КЛЮЧА
ШПИЛЬКИ

Используется для снятия и установки шпиль-
ки в установочную часть переднего рычага.

ST-927680000

ST20299AG000

ST20299AG010

ST20299AG020

FS-7

Общие сведения

ПЕРЕДНЯЯ ПОДВЕСКА

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

20399AG000

ГОЛОВКА ОПОРЫ
СТОЙКИ

Используется для разборки и сборки опоры
стойки.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Прибор для измерения углов установки колес

Используется для измерения углов установки колес.

Адаптер прибора для измерения углов установки колес

Используется для измерения углов установки колес.

Стенд для измерения радиуса поворота

Используется для измерения углов установки колес.

Прибор для измерения схождения колес

Используется для измерения схождения колес.

Циферблатный индикатор

Используется для измерения амортизационной стойки.

Устройство для сжатия витой пружины

Используется для сборки/разборки стойки.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

ST20399AG000

FS-8

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

2. Углы установки колес

A: ПРОВЕРКА

Перед проведением измерения угла установки колес проверьте следующие пункты.
• Давление воздуха в шинах
• Неравномерный износ или разные размеры правых и левых шин
• Биение шины
• Чрезмерный люфт и износ шарового шарнира
• Чрезмерный люфт и износ наконечников рулевых тяг
• Чрезмерный люфт подшипников колес
• Дисбаланс правой и левой колесной базы
• Деформация и чрезмерный люфт тяги рулевого механизма
• Деформация и чрезмерный люфт деталей подвески
Проверьте, отрегулируйте и измерьте углы установки колес в соответствии с процедурами, приве-
денными на диаграмме.

Высота колесной арки (передние и задние колеса)

<См. FS-9, ВЫСОТА КОЛЕСНОЙ АРКИ, ПРОВЕРКА, Углы установки колес.>

↓

Развал (передние и задние колеса)

<См. FS-10, РАЗВАЛ, ПРОВЕРКА, Углы установки колес.>

↓

Угол продольного наклона (передние колеса)

<См. FS-12, УГОЛ ПРОДОЛЬНОГО НАКЛОНА, ПРОВЕРКА, Углы установки колес.>

↓

Угол поворота

<См. FS-12, УГОЛ ПОВОРОТА, ПРОВЕРКА, Углы установки колес.>

↓

Схождение передних колес

<См. FS-12, СХОЖДЕНИЕ ПЕРЕДНИХ КОЛЕС, ПРОВЕРКА, Углы установки колес.>

↓

Схождение задних колес

<См. FS-13, СХОЖДЕНИЕ ЗАДНИХ КОЛЕС, ПРОВЕРКА, Углы установки колес.>

↓

Угол привода

<См. FS-15, УГОЛ ПРИВОДА, ПРОВЕРКА, Углы установки колес.>

FS-9

Углы установки колес

ПЕРЕДНЯЯ ПОДВЕСКА

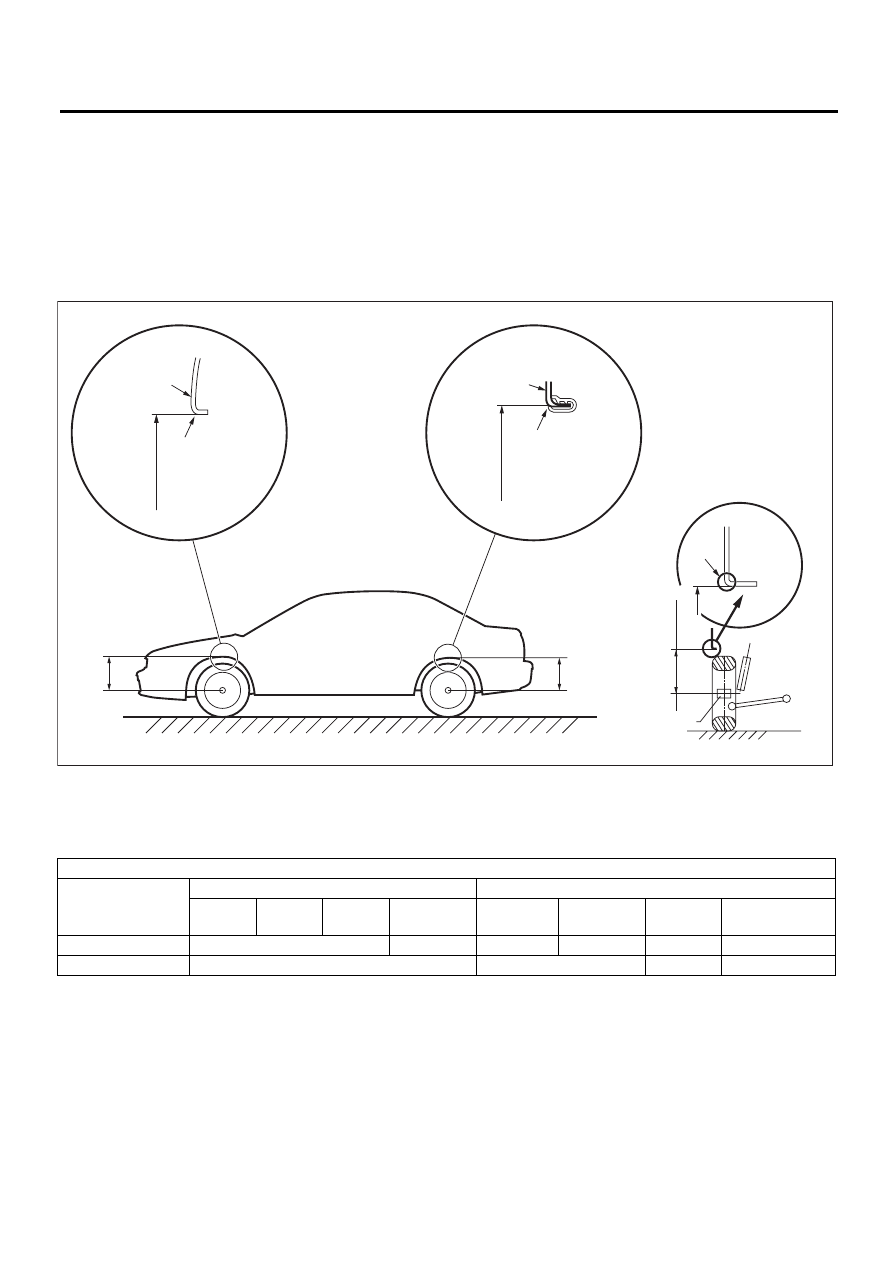

1. ВЫСОТА КОЛЕСНОЙ АРКИ

1) Установите автомобиль на ровной площадке.
2) Разгрузите автомобиль до снаряженной массы. (Разгрузите багажник, положите в него запасное
колесо, домкрат и инструменты для эксплуатационного ремонта, наполните топливный бак).
3) Установите руль в положение прямолинейного движения и стабилизируйте подвеску, перекатив
автомобиль по прямой линии на расстояние 5 м (16 футов) или более.
4) Свесьте нить с колесной арки (точка “A” на приведенном ниже рисунке) и закрепите ее прямо над
центром колеса.
5) Измерьте расстояние между точкой “A” и центром колеса.

(1)

Высота колесной арки

(4)

Высота арки переднего колеса

(7)

Точка измерения

(2)

Переднее крыло

(5)

Высота арки заднего колеса

(8)

Наконечник оси

(3)

Заднее крыло

(6)

Линия сгиба фланца





Высота колесной арки мм (дюйм) (Допуск:

±12 мм)

Модель

Седан

Универсал

2.0 R

2.5 i

2.5 GT

3.0 R, 3.0 R

spec. B

2.5 i

2.0 R,

2.5 GT, 3.0 R

3.0 R

spec.B

OUTBACK 2.5 i,

OUTBACK 3.0 R

Передние колеса

376 (14,8)

372 (14,6)

381 (15,0)

376 (14,8)

372 (14,6)

429 (16,9)

Задние колеса

360 (14,2)

375 (14,8)

365 (14,4)

430 (16,9)

FS-00125

A

A

A

(4)

(1)

(2)

(3)

(1)

(5)

(1)

(7)

(6)

(8)
