CL-16
Общие сведения

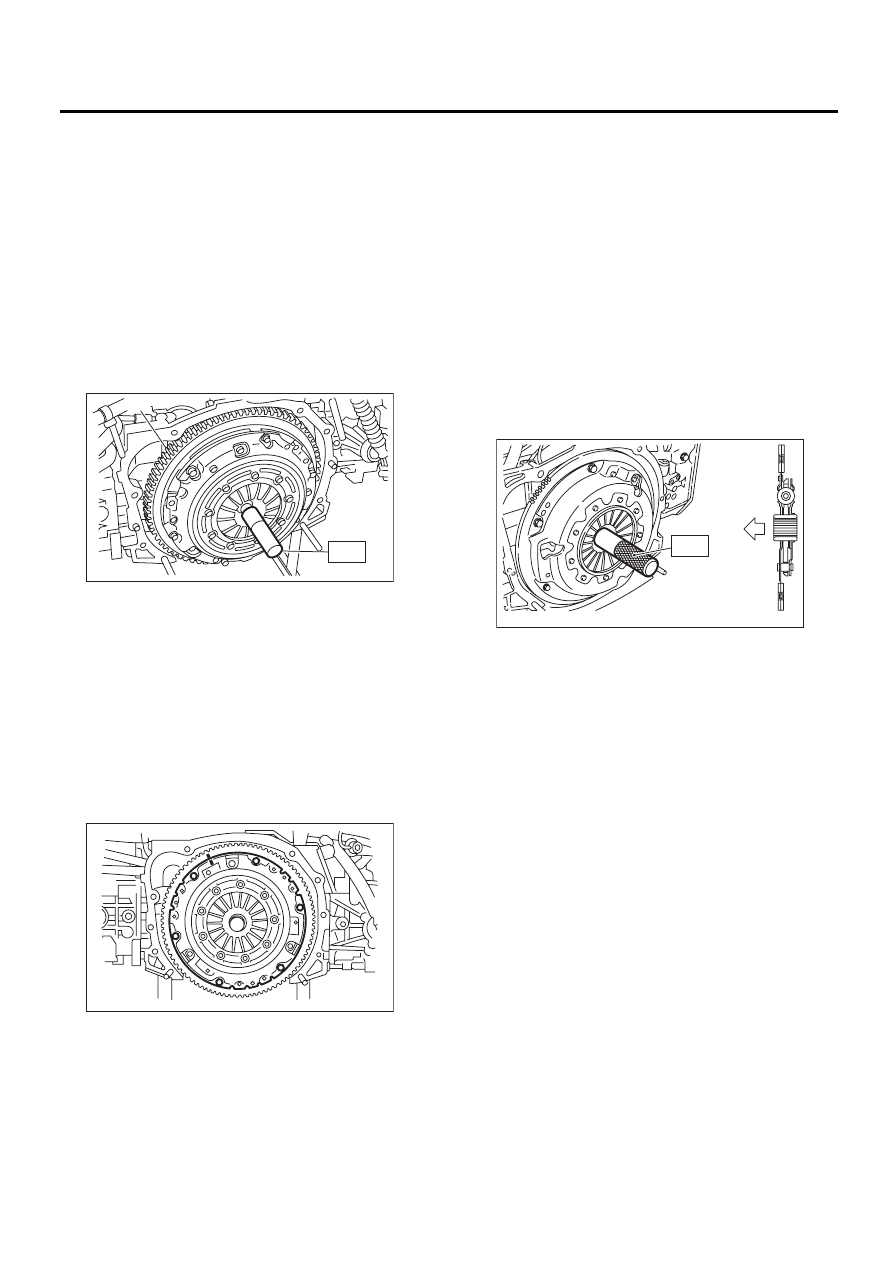

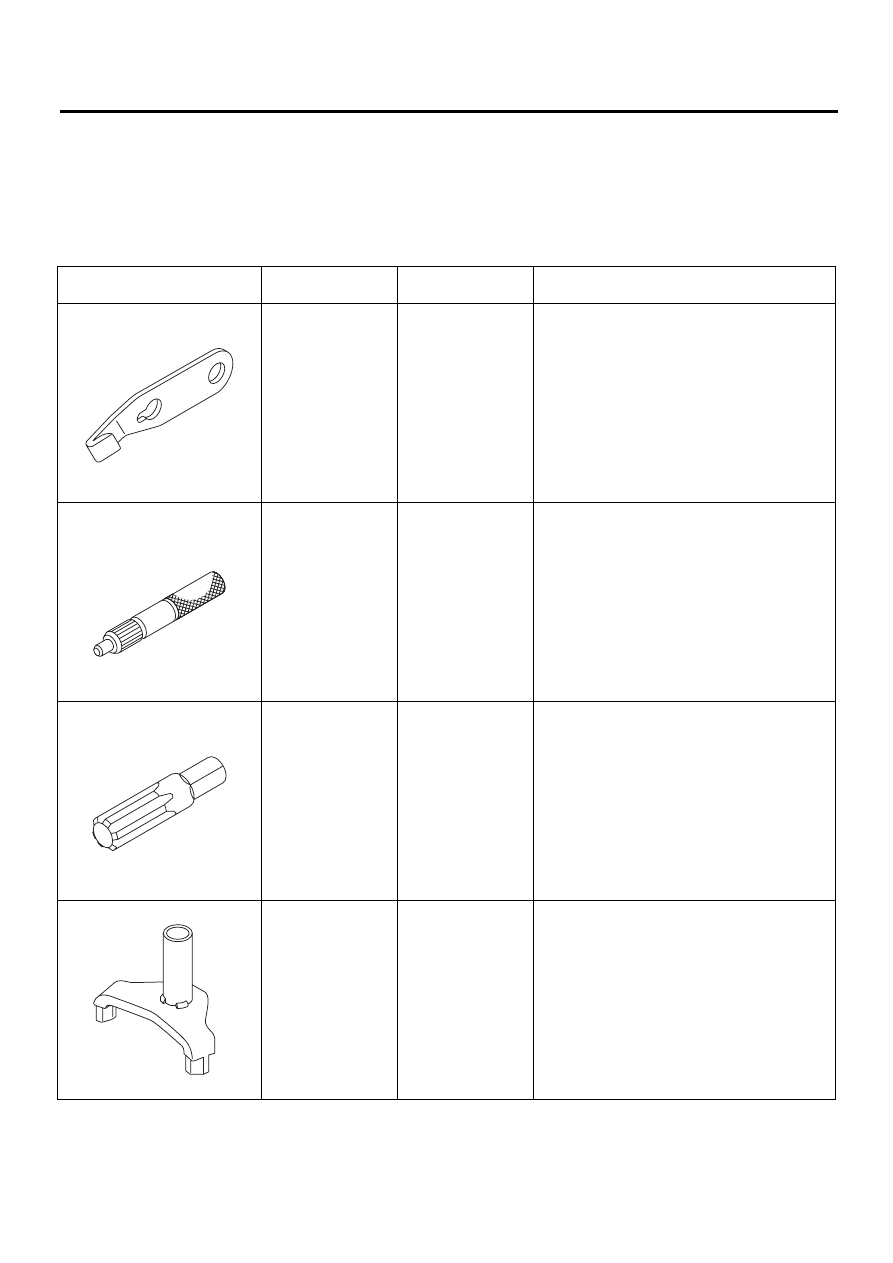

СИСТЕМА СЦЕПЛЕНИЯ
• Модель с правосторонним управлением
C: ОСТОРОЖНО
• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• После движения детали автомобиля имеют очень высокую температуру. Соблюдайте осторож-
ность, чтобы не получить ожоги от нагретых деталей.
• Используйте фирменную жидкость, смазку и т.д. SUBARU или эквивалентную. Не смешивайте
жидкости, смазочные материалы и т.д. разных типов или производителей.
• Обязательно затягивайте крепежные детали, включая болты и гайки, с предусмотренным момен-
том затяжки.
• Устанавливайте домкраты или жесткие козлы в специально предусмотренных местах.
• Перед установкой нанесите на скользящие или вращающиеся поверхности консистентную смазку.
• Перед установкой уплотнительных колец или стопорных колец наносите достаточное количество
жидкости во избежание повреждения или деформации.

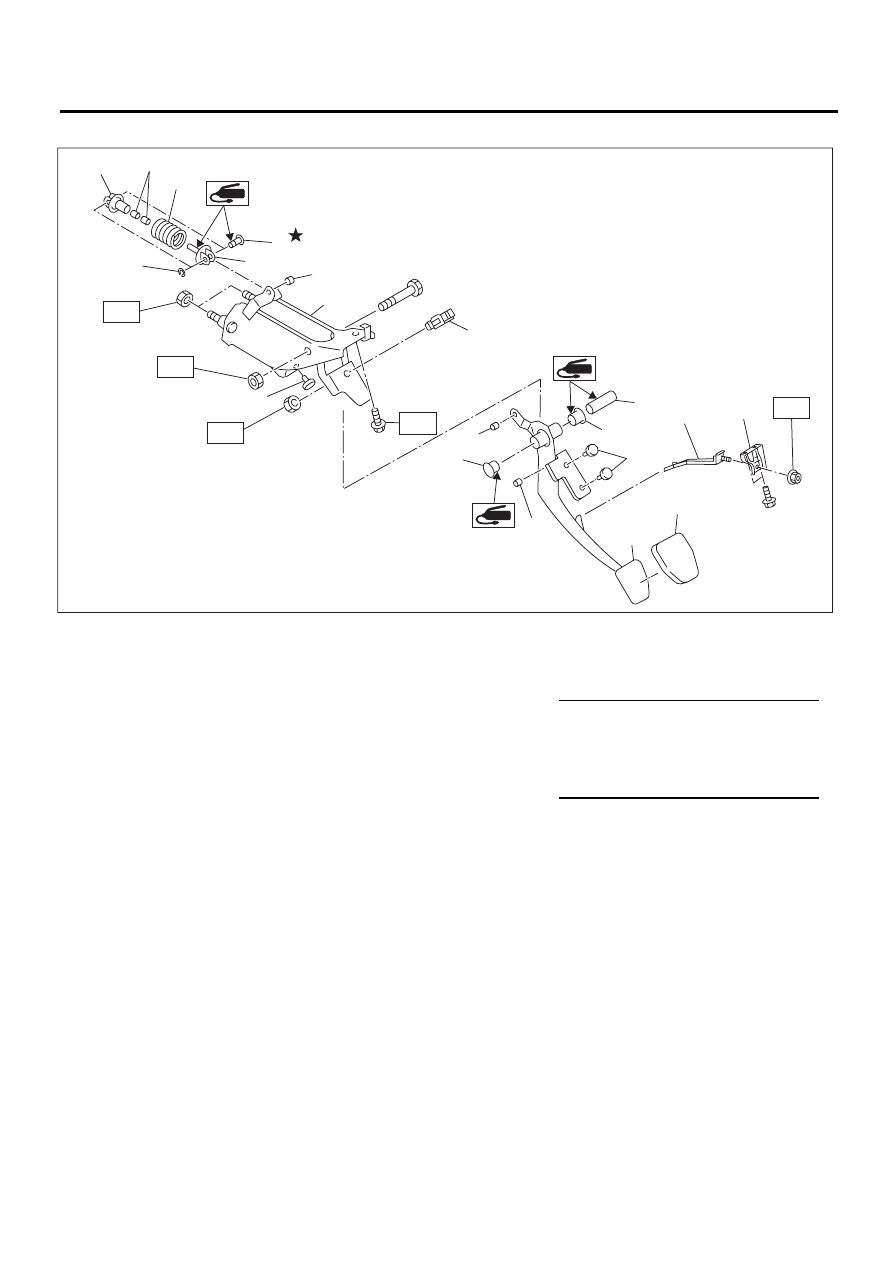

(1)
Стопор
(8)
Вспомогательная пружина
(15) Ограничитель педали сцепления
(2)
Накладка педали сцепления
(9)
Вспомогательная втулка
(16) Кронштейн (Ограничитель педа-
ли сцепления)
(3)
Педаль сцепления
(10)
Вспомогательный шток В
(4)
(5)
Втулка С
Штифт сцепления с отверстием
под шплинт
(11)
Датчик нажатия педали сцеп-
ления
Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)
(12)
Проставка
T1: 8 (0,8, 5,9)
(6)
Вспомогательный шток А
(13)
Втулка
T2: 18 (1,8, 13,3)
(7)
Зажим
(14)
Кронштейн педали сцепления
T3: 30 (3,1, 22,1)
CL-00572
(1)
(2)
(3)
(4)
(4)
(4)
(5)
(6)
(7)
(1)
(8)
(9)
(10)
(11)
(12)
(13)
(13)
(14)
T1
T3
T2
T2
(15)
(16)
T2
