4AT(diag)-6

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

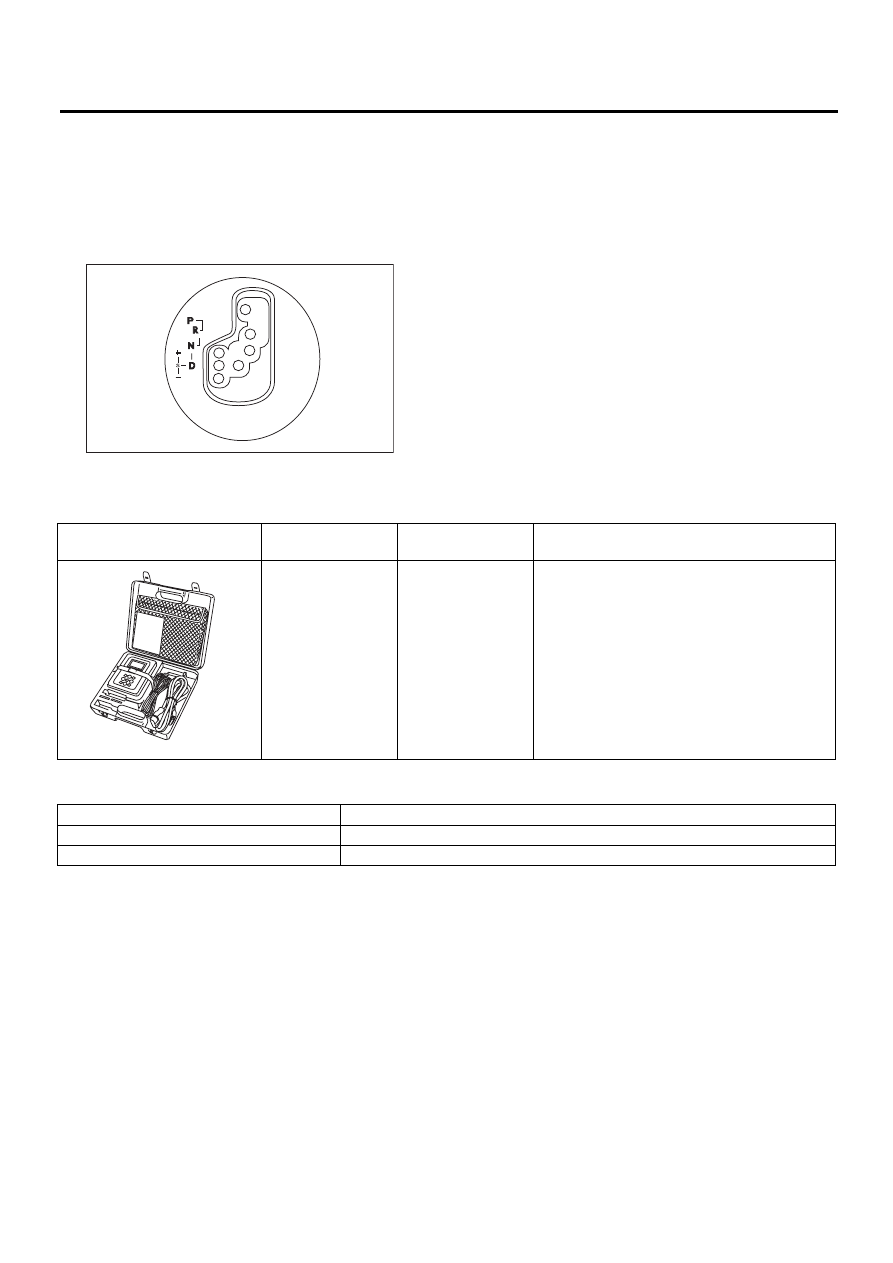

5. РАБОТА РЫЧАГА СЕЛЕКТОРА

Проверьте отсутствие шума, трения или отпе-
чатка контакта в каждом положении рычага
селектора.
ВНИМАНИЕ:
При проверке работы рычага селектора за-
глушите двигатель.

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

2. ИНСТРУМЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ

AT-03790

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Предназначен для поиска и устранения неис-
правностей в электрооборудовании.

НАЗВАНИЕ ИНСТРУМЕНТА

КОММЕНТАРИИ

Тестер цепей

Предназначен для измерения сопротивления, напряжения и силы тока.

Осциллограф

Предназначен для измерения уровня сигналов датчика.

ST1B022XG0

4AT(diag)-7

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

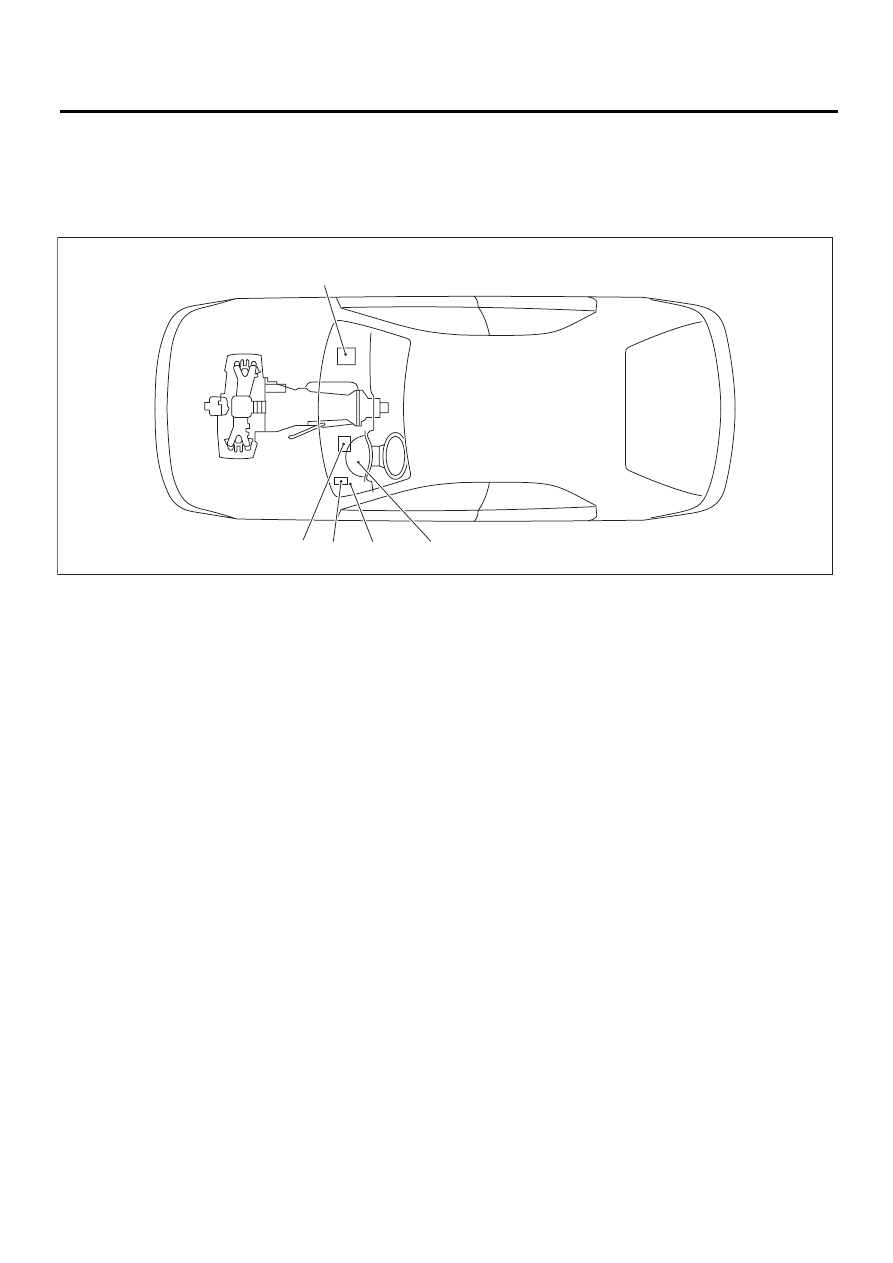

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

1. БЛОК УПРАВЛЕНИЯ

• Модель с левосторонним управлением

(1) Блок управления двигателем (ECM) (3) Блок управления трансмиссией (TCM) (4) Разъем канала передачи данных

(2) Предупреждающая лампа темпера-

туры ATF (предупреждающая лам-
па AT)

(5) Центральный блок управления





(3)

(5)

(2)

(1)

AT-01873

(4)

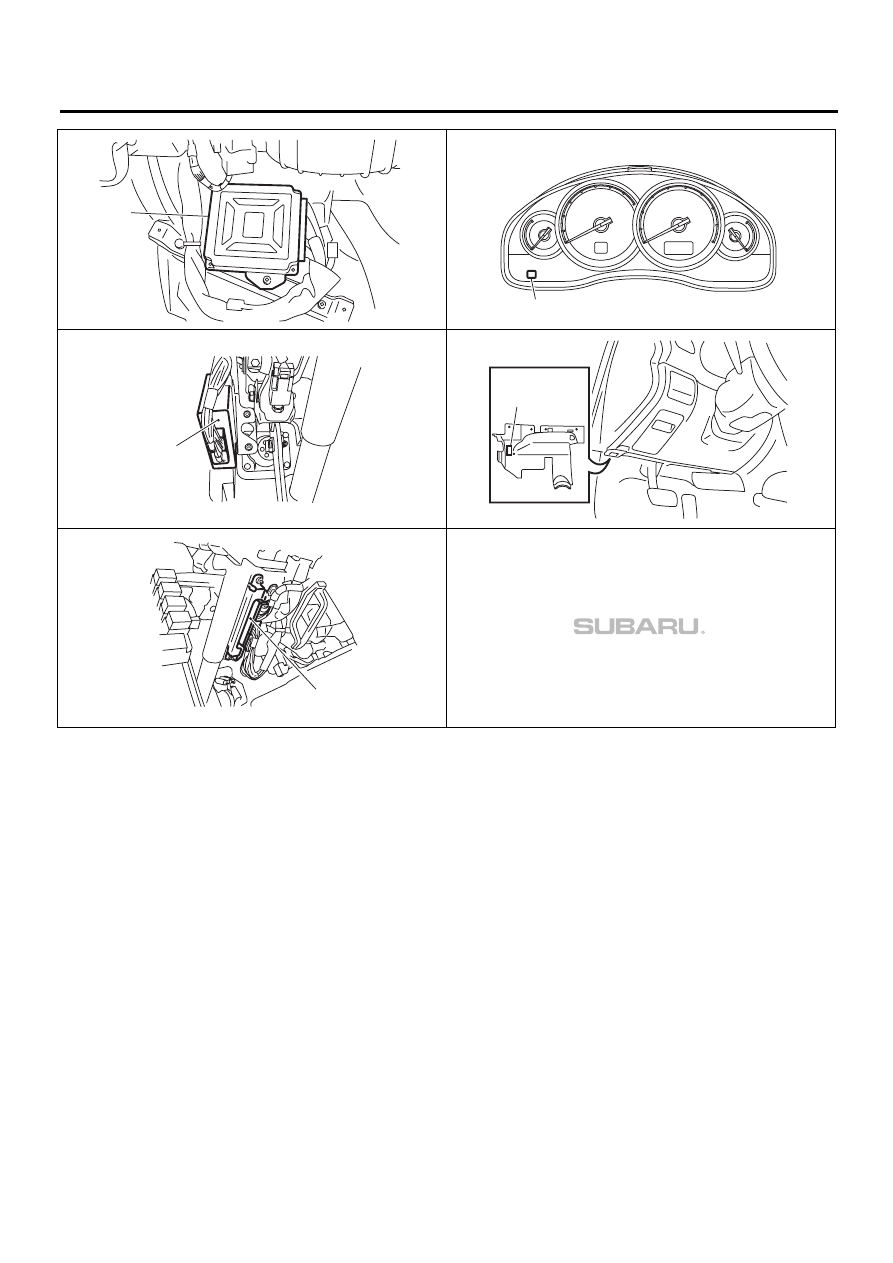

4AT(diag)-8

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

(1)

AT-01874

AT-03759

(2)

AT-03791

(3)

AT-01877

(4)

AT-03792

(5)

4AT(diag)-9

Расположение электрических компонентов

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

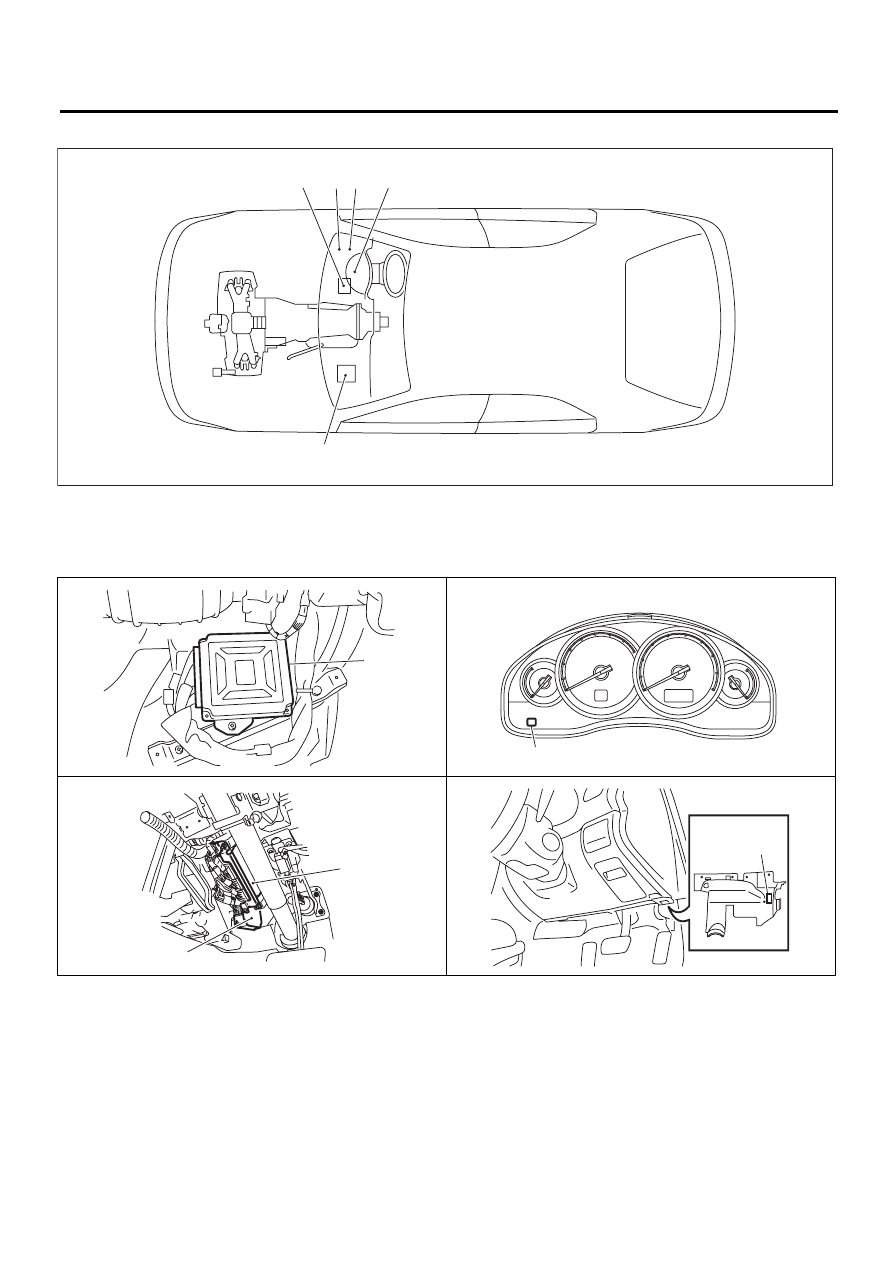

• Модель с правосторонним управлением

(1) Блок управления двигателем (ECM)

(3) Блок управления трансмиссией (TCM) (4) Разъем канала передачи данных

(2) Предупреждающая лампа температу-

ры ATF (предупреждающая лампа AT)

(5) Центральный блок управления





(2)

(3)

(5)

(1)

AT-01467

(4)

(1)

AT-01468

AT-03759

(2)

AT-03732

(3)

(5)

AT-01471

(4)
