CO(H4DOTC)-8

Общие сведения

СИСТЕМА ОХЛАЖДЕНИЯ

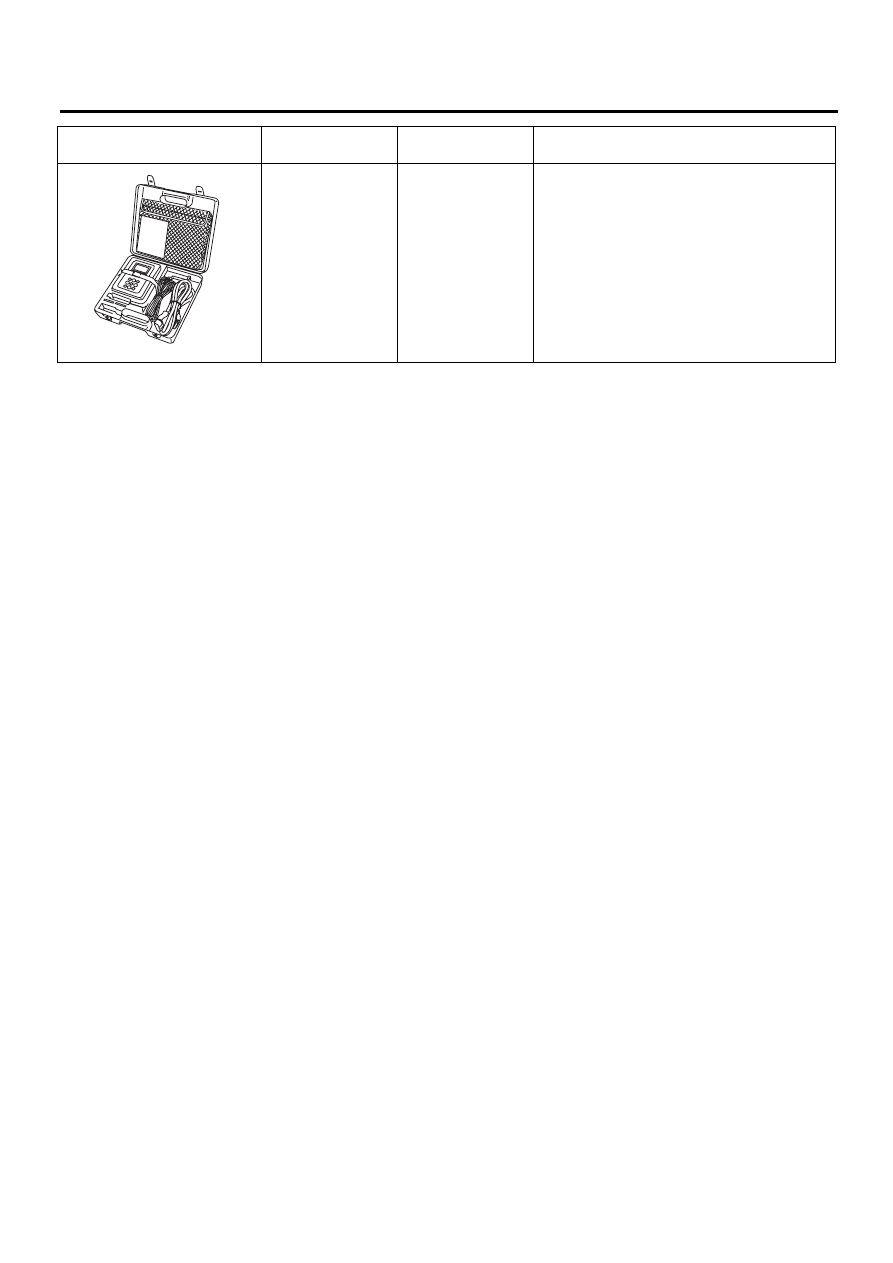

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST1B022XG0

CO(H4DOTC)-9

Система вентилятора радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

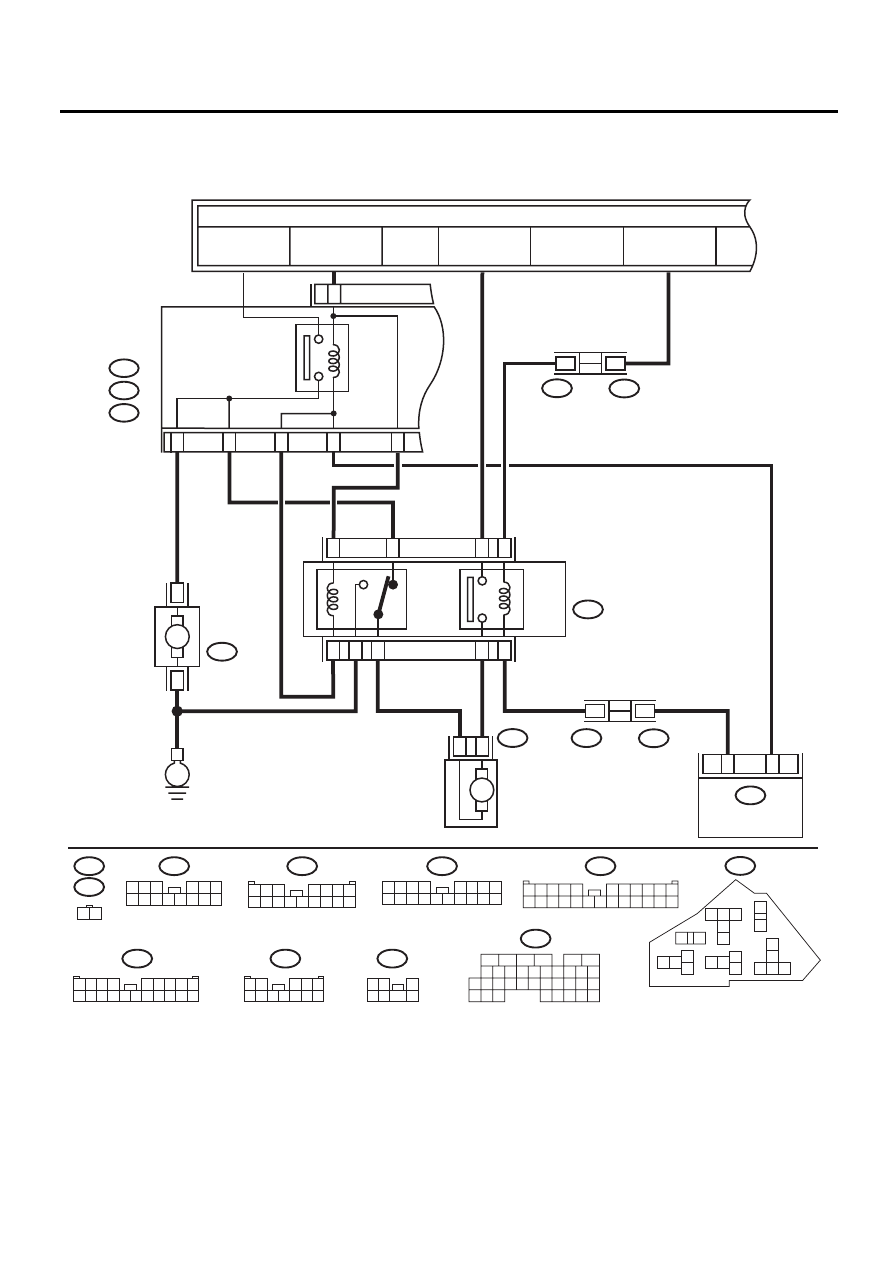

2. Система вентилятора радиатора

A: ЭЛЕКТРИЧЕСКАЯ СХЕМА

ПРОХОДНОЙ
СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

B136

F108

F16

B361

ЭЛЕКТРОДВИГАТЕЛЬ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА

F17

F16

1 2

1
7

B360

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

F108

2 3

8

10

1
9

4

11 12 13 14 15 16

5 6 7

17 18

F27

B136

F36

F35

B143

F17

ЭЛЕКТРО-
ДВИГАТЕЛЬ
ОСНОВНОГО
ВЕНТИЛЯТОРА

B361

1
7

2 3

4 5 6

8 9 10 11 12 13 14

F109

3 4

1 2

8 9 10 11

12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

F27

ДЕРЖАТЕЛЬ РЕЛЕ

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1 2

3 4 5

6 7 8 9 10 11 12

3

1 2

7

4 5

6

16

7

2

1

22

19

1

8

11

12

E6

E5

C1

0

B7

20

21

10

13

E

M

1

2

M

РЕЛЕ ВСПОМО-

ГА

ТЕЛЬНОГ

О

ВЕНТИЛЯТ

ОР

А

РЕЛЕ ОСНОВ-

НОГ

О ВЕНТИ-

ЛЯТ

ОР

А 2

ПРОХОДНОЙ
СОЕДИНИТЕЛЬНЫЙ
РАЗЪЕМ

F109

B360

10

1

РЕЛЕ ОСНОВНОГ

О

ВЕНТИЛЯТ

ОР

А 1

B143

B:

F35

C:

F36

E:

1

8

29

B:

C:

E:

ECM

20 21 22

19

18

3 4 5

7

6

10 11

12
13

15

16
17

14

2

1

9

8

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

CO-02364

C1

1

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

ПРЕДОХРАНИТЕЛЬ

F/B № 26

(IG)

ПРЕДОХРАНИТЕЛЬ

M/B № 4

 (B)

MB-4

ПРЕДОХРАНИТЕЛЬ

M/B № 3 (B)

FB-46

ПРЕДОХРАНИТЕЛЬ

 M/B № 22 (IG)

B1

9

ГЛАВНЫЙ БЛОК
ПРЕДОХРАНИ-
ТЕЛЕЙ (M/B)

CO(H4DOTC)-10

Система вентилятора радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

B: ПРОВЕРКА

СИМПТОМЫ НЕИСПРАВНОСТИ:
Основной и вспомогательный вентиляторы радиатора не включаются.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАБОТЫ ВЕНТИЛЯТОРА РАДИАТОРА.
1) Соедините разъем тестового режима.
2) Переведите выключатель зажигания в положение ON.
3) При помощи Subaru Select Monitor, принудительно про-
верьте работоспособность реле вентилятора радиатора.

ПРИМЕЧАНИЕ:
• При выполнении принудительной проверки работ оспособ-
ности реле вентилятора радиатора при помощи Subaru Select
Monitor, основной и вспомогательный вентиляторы радиато-
ра будут повторять следующую последовательность: враще-
ние на низкой скорости

→ вращение на высокой скорости →

выключенное состояние.
• Subaru Select Monitor
За подробной информацией о выполнении процедур обрати-
тесь к разделу “Режим принудительной проверки работы
клапанов”. <См. EN(H4DOTC)(diag)-54, Режим принудитель-
ной проверки работы клапанов.>

Основной и вспо-
могательный
вентиляторы ра-
диатора враща-
ются на низкой
скорости?

Переходите к
шагу 2.

Переходите к ша-
гу 3.

2

ПРОВЕРКА РАБОТЫ ВЕНТИЛЯТОРА РАДИАТОРА.
1) Соедините разъем тестового режима.
2) Переведите выключатель зажигания в положение ON.
3) При помощи Subaru Select Monitor, принудительно про-
верьте работоспособность реле вентилятора радиатора.

ПРИМЕЧАНИЕ:
• При выполнении принудительной проверки работоспособ-
ности реле вентилятора радиатора при помощи Subaru Select
Monitor, основной и вспомогательный вентиляторы радиато-
ра будут повторять следующую последовательность: враще-
ние на низкой скорости

→ вращение на высокой скорости →

выключенное состояние.
• Subaru Select Monitor
За подробной информацией о выполнении процедур обрати-
тесь к разделу “Режим принудительной проверки работы
клапанов”. <См. EN(H4DOTC)(diag)-54, Режим принудитель-
ной проверки работы клапанов.>

Основной и вспо-
могательный
вентиляторы ра-
диатора враща-
ются на высокой
скорости?

Система основ-
ного вентилято-
ра радиатора в
норме.

Переходите к ша-
гу 27.

3

ПРОВЕРКА ПИТАНИЯ РЕЛЕ ВСПОМОГАТЕЛЬНОГО ВЕН-
ТИЛЯТОРА.
1) Переведите выключатель зажигания в положение OFF.
2) Снимите реле вспомогательного вентилятора с держате-
ля реле.
3) Измерьте напряжение между разъемом реле вспомога-
тельного вентилятора и массой кузова.

Разъем и клемма

(F27) № 10 (+) — Масса кузова (–):

Напряжение со-
ставляет 10 В
или более?

Переходите к
шагу 4.

Переходите к ша-
гу 5.

4

ПРОВЕРКА ПИТАНИЯ РЕЛЕ ВСПОМОГАТЕЛЬНОГО ВЕН-
ТИЛЯТОРА.
1) Переведите выключатель зажигания в положение ON.
2) Измерьте напряжение между разъемом реле вспомога-
тельного вентилятора и массой кузова.

Разъем и клемма

(F27) № 13 (+) — Масса кузова (–):

Напряжение со-
ставляет 10 В
или более?

Переходите к
шагу 7.

Переходите к ша-
гу 6.

5

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в положение OFF.
2) Снимите предохранитель № 3.
3) Проверьте состояние предохранителя.

Перегорел ли
предохрани-
тель?

Замените пре-
дохранитель.

Устраните неис-
правность в цепи
питания.

CO(H4DOTC)-11

Система вентилятора радиатора

СИСТЕМА ОХЛАЖДЕНИЯ

6

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ.
1) Переведите выключатель зажигания в положение OFF.
2) Снимите предохранитель № 22.
3) Проверьте состояние предохранителя.

Перегорел ли
предохрани-
тель?

Замените пре-
дохранитель.

Устраните неис-
правность в цепи
питания.

7

ПРОВЕРКА РЕЛЕ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА.
1) Переведите выключатель зажигания в положение OFF.
2) Измерьте сопротивление между клеммами реле вспомо-
гательного вентилятора.

Клеммы

№ 10 — № 11:

Сопротивление
составляет 1
МОм или более?

Переходите к
шагу 8.

Замените реле
вспомогательного
вентилятора.

8

ПРОВЕРКА РЕЛЕ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА.
1) Подключите аккумулятор к клеммам № 12 и № 13 реле
вспомогательного вентилятора.
2) Измерьте сопротивление между клеммами реле вспомо-
гательного вентилятора.

Клеммы

№ 10 — № 11:

Сопротивление
составляет ме-
нее 1 Ом?

Переходите к
шагу 9.

Замените реле
вспомогательного
вентилятора.

9

ПРОВЕРКА ЖГУТА ПРОВОДКИ МЕЖДУ КЛЕММОЙ РЕЛЕ
ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА И РАЗЪЕМОМ ЭЛЕК-
ТРОДВИГАТЕЛЯ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА.
1) Отсоедините разъем от электродвигателя вспомогатель-
ного вентилятора.
2) Измерьте сопротивление в проводке между клеммой ре-
ле вспомогательного вентилятора и разъемом электродвига-
теля вспомогательного вентилятора.

Разъем и клемма

(F16) № 1 — (F27) № 11:

Сопротивление
составляет ме-
нее 1 Ом?

Переходите к
шагу 10.

Устраните раз-
рыв цепи в про-
водке между
разъемом реле
вспомогательного
вентилятора и
разъемом элект-
родвигателя вспо-
могательного вен-
тилятора.

10

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪЕМОМ ЭЛЕКТРО-
ДВИГАТЕЛЯ ВСПОМОГАТЕЛЬНОГО ВЕНТИЛЯТОРА И
РАЗЪЕМОМ РЕЛЕ ОСНОВНОГО ВЕНТИЛЯТОРА 2.
1) Снимите реле основного вентилятора 2 с держателя реле.
2) Измерьте сопротивление проводки между разъемом
электродвигателя вспомогательного вентилятора и разъ-
емом реле основного вентилятора 2.

Разъем и клемма

(F16) № 2 — (F27) № 18:

Сопротивление
составляет ме-
нее 1 Ом?

Переходите к
шагу 11.

Устраните разрыв
цепи в проводке
между разъемом
электродвигателя
вспомогательного
вентилятора и
разъемом реле ос-
новного вентиля-
тора 2.

11

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме электродвигателя вспомога-
тельного вентилятора.

Плохой контакт
в разъеме элект-
родвигателя
вспомогательно-
го вентилятора?

Устраните пло-
хой контакт в
разъеме элект-
родвигателя
вспомогательно-
го вентилятора.

Переходите к ша-
гу 12.

12

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВСПОМОГАТЕЛЬНОГО
ВЕНТИЛЯТОРА.
Подключите положительную клемму аккумулятора (+) к
клемме №1 электродвигателя вспомогательного вентилято-
ра, а клемму массы (–) — к клемме №2.

Вспомогатель-
ный вентилятор
вращается?

Переходите к
шагу 13.

Замените элект-
родвигатель вспо-
могательного вен-
тилятора.

13

ПРОВЕРКА РЕЛЕ ОСНОВНОГО ВЕНТИЛЯТОРА 2.
Измерьте сопротивление реле основного вентилятора 2.

Клеммы

№ 21 — № 18:

Сопротивление
составляет ме-
нее 1 Ом?

Переходите к
шагу 14.

Замените реле ос-
новного вентиля-
тора 2.

14

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РЕЛЕ ОСНОВНОГО ВЕН-
ТИЛЯТОРА 2 И ЭЛЕКТРОДВИГАТЕЛЕМ ОСНОВНОГО ВЕН-
ТИЛЯТОРА.
1) Отсоедините разъем от электродвигателя основного вен-
тилятора.
2) Измерьте сопротивление в проводке между клеммой ре-
ле основного вентилятора 2 и разъемом электродвигателя
основного вентилятора.

Разъем и клемма

(F17) № 1 — (F27) № 2:

Сопротивление
составляет ме-
нее 1 Ом?

Переходите к
шагу 15.

Устраните раз-
рыв цепи в про-
водке между
клеммой реле ос-
новного вентиля-
тора 2 и разъемом
электродвигате-
ля основного вен-
тилятора.
