EC(H4DOTC)-14
Клапан подачи вторичного воздуха
СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)
B: УСТАНОВКА
1. ЛЕВЫЙ КЛАПАН ПОДАЧИ
ВТОРИЧНОГО ВОЗДУХА
Установка производится в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ:
Используйте новую прокладку.
Момент затяжки:
T1: 9 Нм (0,9 кгс-м, 6,6 фунт-сила-фут)
T2: 19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)
2. ПРАВЫЙ КЛАПАН ПОДАЧИ
ВТОРИЧНОГО ВОЗДУХА
Установка производится в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ:
Используйте новую прокладку.
Момент затяжки:
T1: 6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)
T2: 9 Нм (0,9 кгс-м, 6,6 фунт-сила-фут)
C: ПРОВЕРКА
Проверьте воздушный патрубок и трубку на
предмет ослабления крепления.

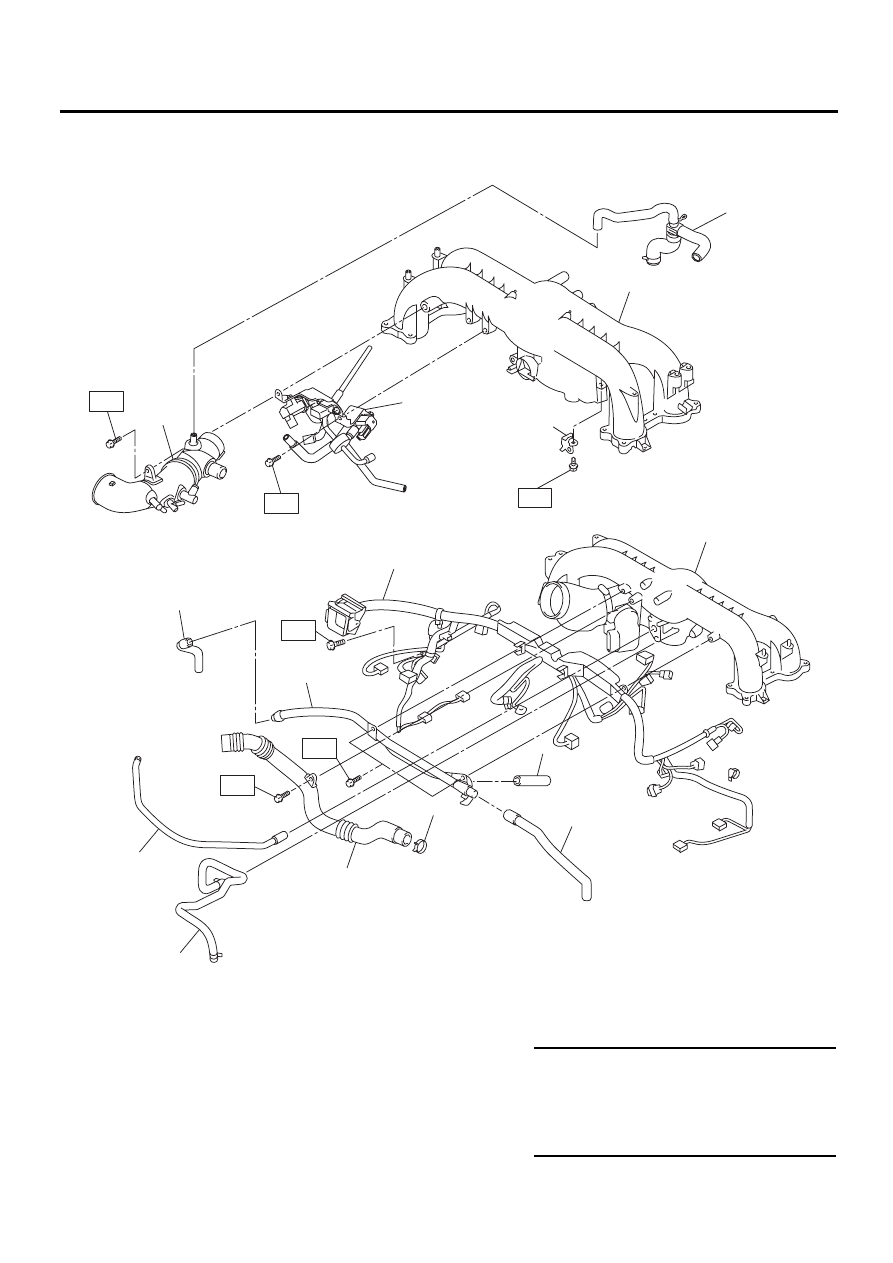

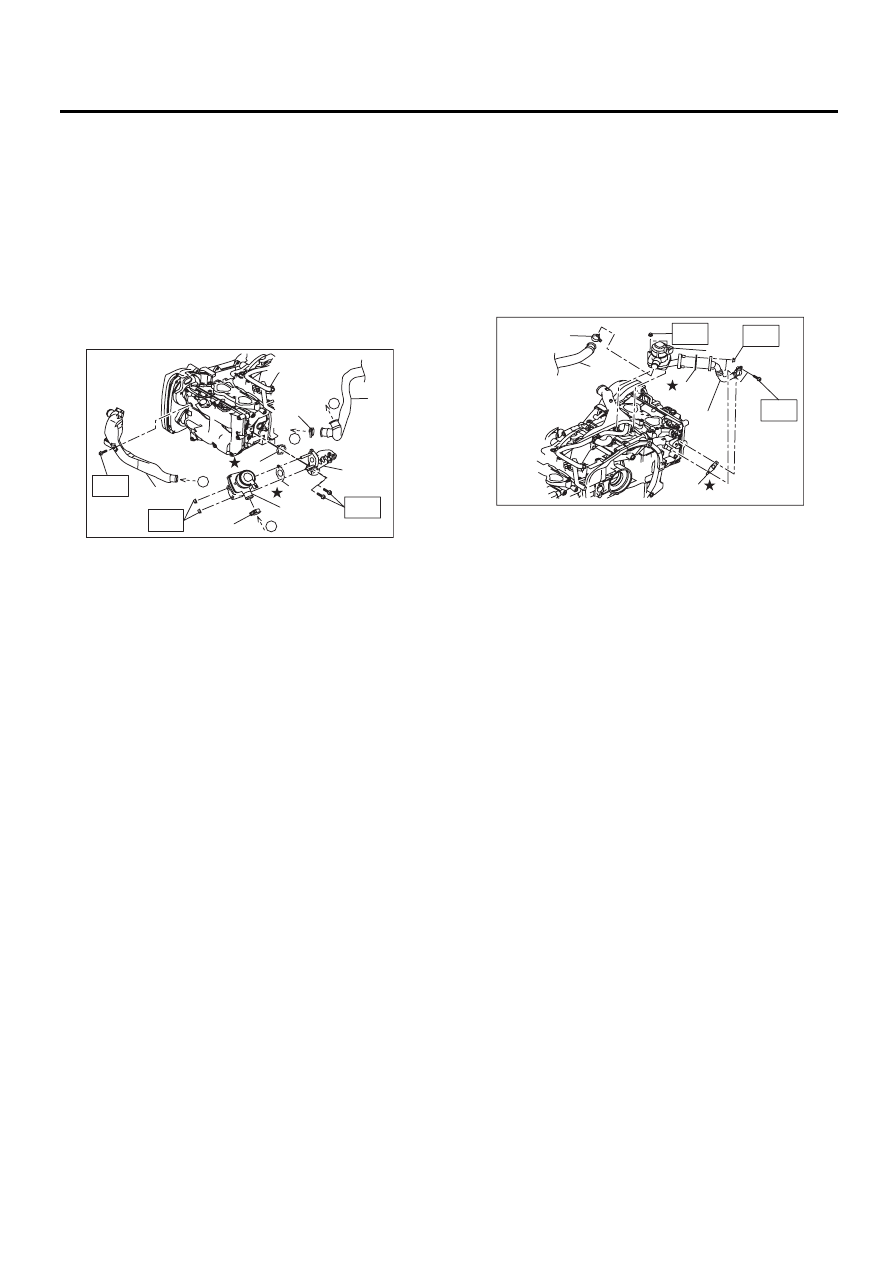

(A) Левый клапан подачи вторичного воздуха
(B) Хомут
(C) Воздушный патрубок А
(D) Прокладка
(E) Хомут
(F) Воздушный патрубок B
(G) Левая трубка системы подачи вторичного
воздуха
(H) Прокладка
EC-02210
(A)
(D)
(G)
(E)
(B)
(F)
T1
T2
a
a
T1
(H)
(C)
b
b
(A) Правый клапан подачи вторичного воздуха
(B) Хомут
(C) Воздушный патрубок А
(D) Прокладка
(E) Правая трубка системы подачи вторичного
воздуха
(F) Прокладка
EC-02199
(B)
(C)
(E)
(F)
(D)
(A)
T1
T2
T2
