KPS(diag)-78

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

Z: КДН B2217 ОТСУТСТВИЕ ОТКЛИКА С БЛОКА ИДЕНТИФИКАТОРА

КОДА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Задержка в получении информации с блока идентификатора кода в течение 10 или более секунд
или разрыв цепи/короткое замыкание в жгуте проводом между блоками управления.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается.

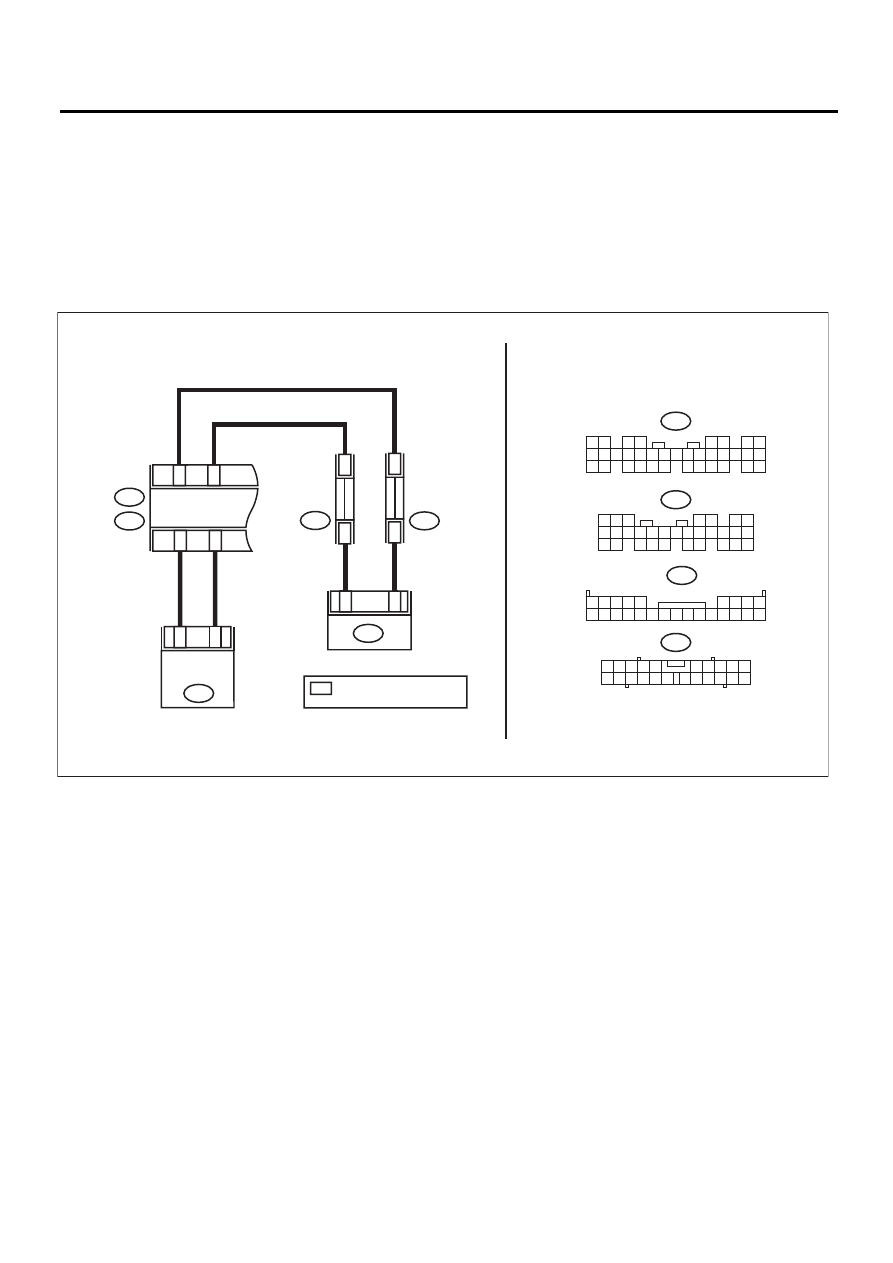

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00648

B420

B424

5

3

B422

30

B420

3 4

1 2

8 9

10 11 12 13 14 15 16 17

18 19 20 21 22 23 24

5 6 7

25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

B424

1 2 3 4 5 6 7

B422

2 3 4 5

1

6 7 8

B421

10

B421

БЛОК УПРАВЛЕНИЯ
ЭЛЕКТРОПИТАНИЕМ

БЛОК УПРАВЛЕНИЯ

БЛОКИРОВКОЙ

РУЛЕВОЙ КОЛОНКИ

БЛОК

РЕГИСТРАЦИОННОГО

КОДА

БЛОК СРАВНЕНИЯ

КОДОВ

KPS(diag)-79

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AA:КДН B2216 НЕНОРМАТИВНАЯ ВЕЛИЧИНА ВХОДНОГО СИГНАЛА РЕЛЕ

ЗАЖИГАНИЯ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Ненормативная величина входного сигнала блока управления замком блокировки рулевой колонки.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Блок управления замком блокировки рулевой колонки не работает

Шаг

Проверка

Да

Нет

1

СЧИТЫВАНИЕ КДН.
1) Подсоедините Subaru Select Monitor и прове-
дите очистку памяти от КДН.
2) Повторно считайте КДН.

Отображаются ли какие-
либо другие КДН помимо
B2217?

Переходите к ша-
гу 2.

Система исправна.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем блока управления сли-
чением и разъем блока идентификатора кода.
2) Проверьте проводимость в цепи между разъ-
емом блока управления сличением и разъемом
блока идентификатора кода.

Разъем и клемма:

(B421) № 10 — (B422) № 3:

Проводимость есть?

Переходите к ша-
гу 3.

Устраните разрыв це-
пи в жгуте проводов
или замените его на
новый.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъ-
емом блока управления сличением и массой ку-
зова при помощи тестера.

Разъем и клемма:

(B421) № 10 — Масса кузова:

Проводимость есть?

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

Переходите к шагу 4.

4

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Проверьте проводимость в цепи между разъ-
емом блока идентификатора кода и массой ку-
зова при помощи тестера.

Разъем и клемма:

(B422) № 3 — Масса кузова:

Проводимость есть?

Переходите к ша-
гу 5.

Устраните разрыв це-
пи в жгуте проводов
или замените его на
новый.

5

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте напряжение в цепи между разъемом
блока идентификатора кода и массой кузова
при помощи тестера.

Разъем и клемма:

(B422) № 1 — Масса кузова:

Составляет ли величина
напряжения 11 — 14 В?

Переходите к ша-
гу 6.

Замените предохра-
нитель, устраните
разрыв цепи в жгуте
проводов или замени-
те жгут проводов.

6

ПРОВЕРКА БЛОКА ИДЕНТИФИКАТОРА КОДА
1) Замените блок идентификатора кода.
2) Выполните процедуру очистки памяти при
помощи Subaru Select Monitor.
3) Считайте КДН.

Отображается ли на дис-
плее КДН “B2217”?

Система исправ-
на.

Замените блок управ-
ления сличением.
<См. SL-88, СНЯТИЕ,
Блок управления сли-
чением.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ ЗАМКОМ
БЛОКИРОВКИ РУЛЕВОЙ КОЛОНКИ.
При помощи тестера измерьте напряжение в цепи
между клеммами блока управления замком бло-
кировки рулевой колонки, когда выключатель за-
жигания переведен в положение OFF и ON.

Разъем и клемма:

(B424) № 6 — № 2:

Изменяется ли напряжение
с величины 1 В или менее до
величины 11 В или более?

Замените блок
управления за-
мком блокиров-
ки рулевой ко-
лонки.

Устраните раз-
рыв цепи в жгуте
проводов или за-
мените его на но-
вый.

KPS(diag)-80

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AB:КДН B2215 НЕИСПРАВНОСТЬ БЛОКА ИДЕНТИФИКАТОРА КОДА

(НЕИСПРАВНОСТЬ ЭСППЗУ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Внутренняя ошибка блока идентификатора кода.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается.

Шаг

Проверка

Да

Нет

1

ЗАМЕНА БЛОКА ИДЕНТИФИКАТОРА КОДА.
1) Замените блок идентификатора кода.
2) Выполните процедуру очистки памяти при
помощи Subaru Select Monitor.
3) Проведите процедуру регистрации блока
идентификатора кода.
4) Повторно считайте КДН.

Отображается ли на дисплее
КДН “B2215”?

Проведите процеду-
ру регистрации бло-
ка идентификатора
кода. См. “РУКО-
ВОДСТВО ПО РЕ-
ГИСТРАЦИИ ИММО-
БИЛАЙЗЕРА”.

Система исправ-
на.

KPS(diag)-81

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИСТАНЦИОННОГО ДОСТУПА С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ (ДИАГНОСТИКА)

AC:КДН B2017 ДИАГНОСТИКА ЗАВИСАНИЯ ЛИНИИ СВЯЗИ СИСТЕМЫ

НИЗКОСКОРОСТНОЙ ШИНЫ CAN (ЦЕНТРАЛЬНЫЙ БЛОК
УПРАВЛЕНИЯ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обмен данными между центральным блоком управления и блоком управления доступом по низкос-
коростной шине CAN не осуществляется.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Функции системы дистанционного доступа могут не работать.

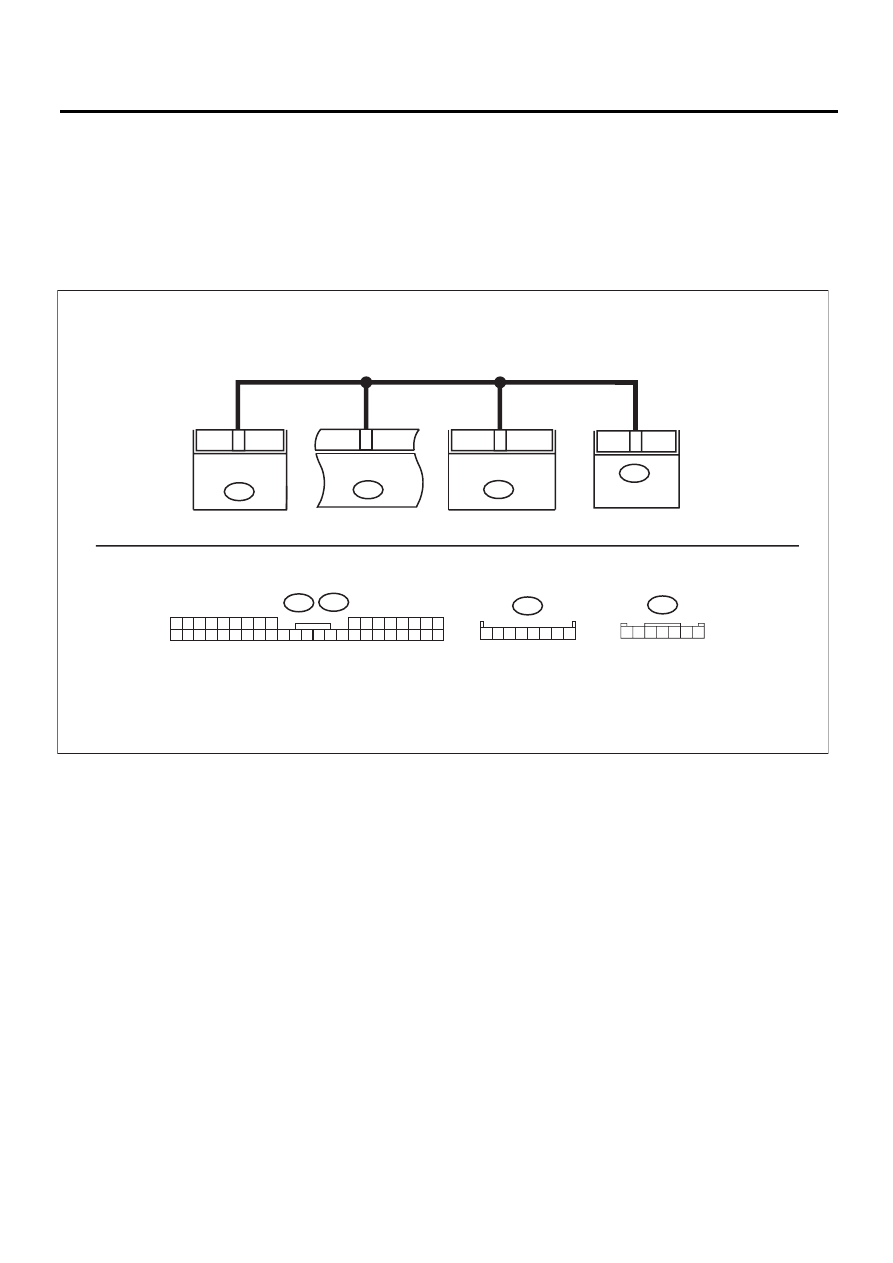

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

SL-00656

A26

A27

i84

A:

B280

B:

i107

i106

*

1

22

i10

21

B25

B26

B419

13

14

БЛОК

УПРАВЛЕНИЯ

ДОСТУПОМ

*

1

*

1

*

1

*

1

5

4

6 7

8

2

1

9

3

10

22

23

11 12 13 14 15

24 25

26 27

16 17 18

28 29

19 20

0

3

1

2

B280

B:

A:

i84

1 2

3 4

5 6

7 8

9 10 11 12

14 15 16 17 18 19 20 21 22 23

24 25

26 27 28 29

30 31 32 33

34 35

13

i10

3 4 5

6 7 8 9

19 20 21

14 15 16

17 18

1 2

10

12

2

2

3

1

1

1

B419

3 4

9

8

2

1

10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

5

6 7

ЦЕНТРАЛЬНЫЙ
БЛОК УПРАВЛЕНИЯ

СОЕДИНИ-
ТЕЛЬНЫЙ
РАЗЪЕМ
ЛИНИИ CAN

СОЕДИНИ-
ТЕЛЬНЫЙ

РАЗЪЕМ

ЛИНИИ CAN

КОМБИНАЦИЯ ПРИБОРОВ
