Subaru Legacy (2008 год). Обслуживание и эксплуатация - часть 1153
LAN(diag)-96
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
СИСТЕМА LAN (ДИАГНОСТИКА)
Y: КДН U1327 НЕПОЛУЧЕНИЕ ДАННЫХ С СИСТЕМЫ ДОСТУПА
ПО НИЗКОСКОРОСТНОЙ ШИНЕ CAN
УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Данные с блока управления системы доступа не принимаются в течение 2 секунд.
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает функция системы дистанционного доступа.
• Время от времени текущие данные не отображаются на Subaru Select Monitor.

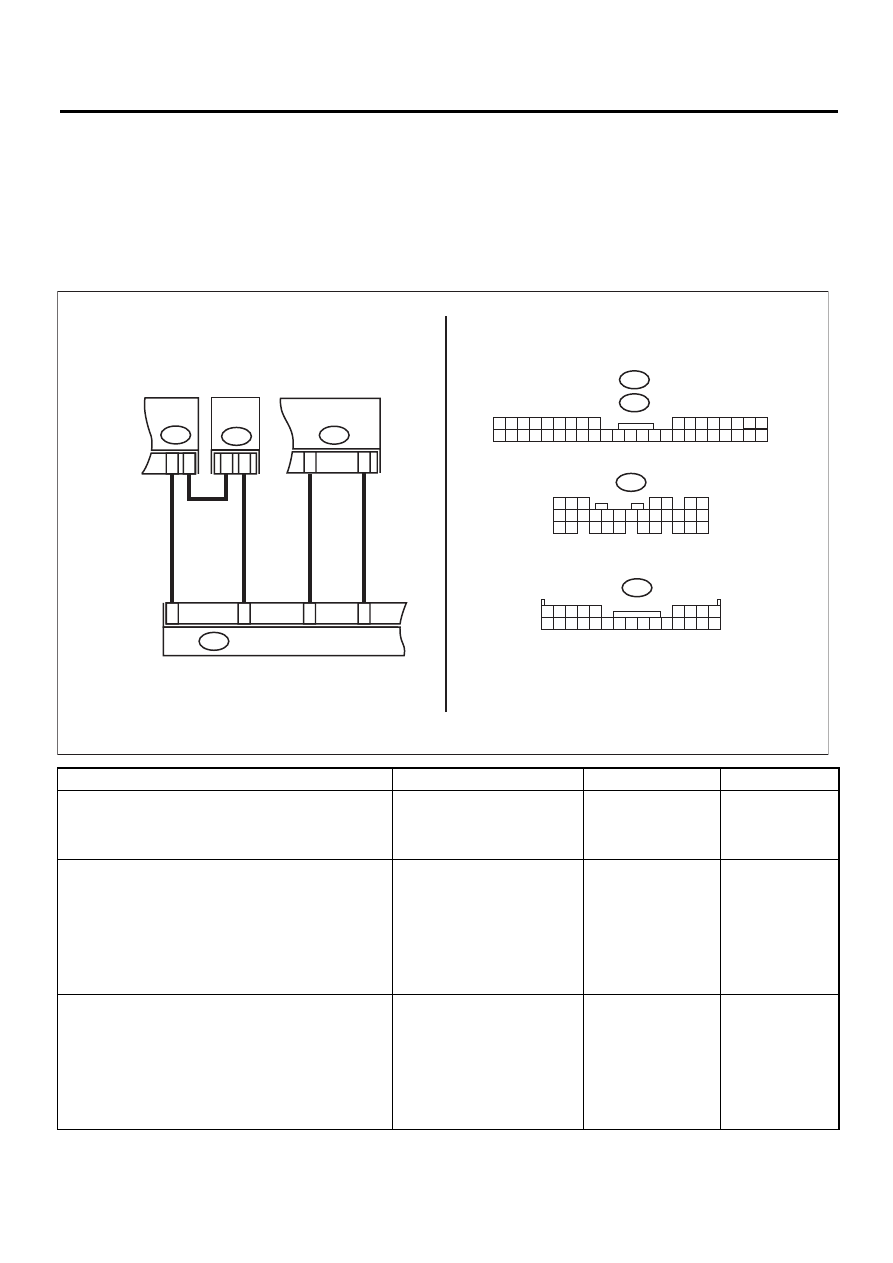

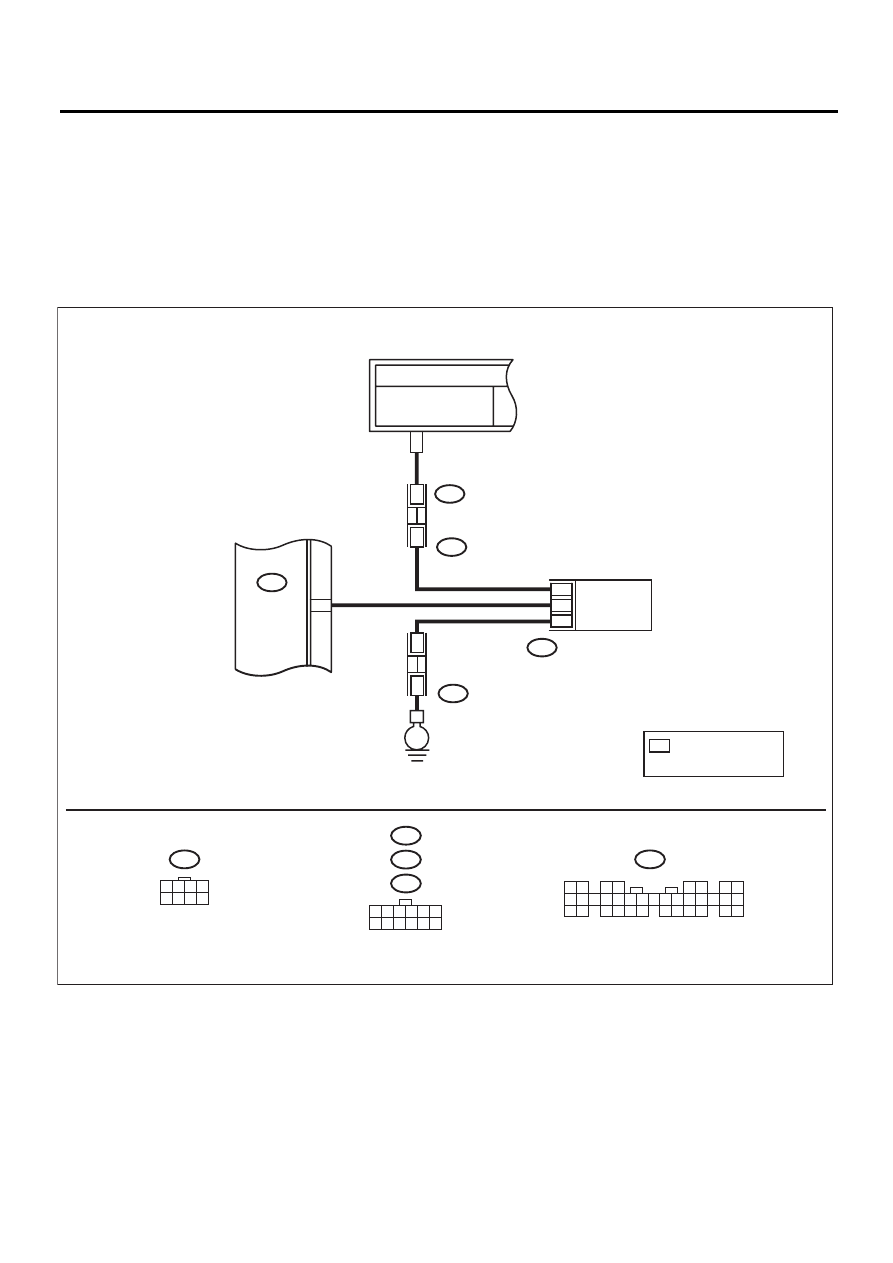

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА КДН.
Считайте КДН для блока управления системы
доступа при помощи Subaru Select Monitor.
Отображаются ли КДН
B2000, B2001 и B2002?
<См. KPS(diag)-31,
Список кодов диа-
гностики неисправ-
ностей (КДН).>
2
ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Проведите очистку памяти от КДН при по-
мощи Subaru Select Monitor.
3) Считайте КДН центрального блока управ-
ления.
Выявлен ли КДН B1404?
Проверьте соедине-
ние в разъеме жгута
проводов. Перехо-
дите к шагу 3.
3
ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УП-
РАВЛЕНИЯ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Проведите очистку памяти от КДН при по-
мощи Subaru Select Monitor.
3) Считайте КДН центрального блока управ-
ления.
Выявлен ли КДН B1404?
Замените блок уп-
равления системы
доступа. <См. SL-
89, СНЯТИЕ, Блок
управления систе-
мы доступа.>
Замените цент-
ральный блок уп-
равления. <См.
SL-71, СНЯТИЕ,
Центральный
блок управле-
ния.>
B419
БЛОК УПРАВЛЕНИЯ ДОСТУПОМ
B420
12
3
2
8
27
7
24
B421
15
1
8
5
19
B280
5
4
6 7
8
2
1
9
3
10
22
23
11 12 13 14 15
24 25
26 27
16 17 18
28 29
19 20
0
3
1
2
B280
B419
3 4
9
8
2
1
10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
5
6 7
B421
B420
1 2 3 4 5 6 7 8 9
21 22 23 24 25 26 27 28 29 30 31 32 33 34
10 11 12 13 14 15 16 17
18 19 20
35 36 37 38 39 40
БЛОК
УПРАВЛЕНИЯ
ЭЛЕКТРО-
ПИТАНИЕМ
ЦЕНТРАЛЬНЫЙ
БЛОК
УПРАВЛЕНИЯ
БЛОК
СРАВНЕНИЯ
КОДОВ
SL-00655
