ME(H4SO)-92

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

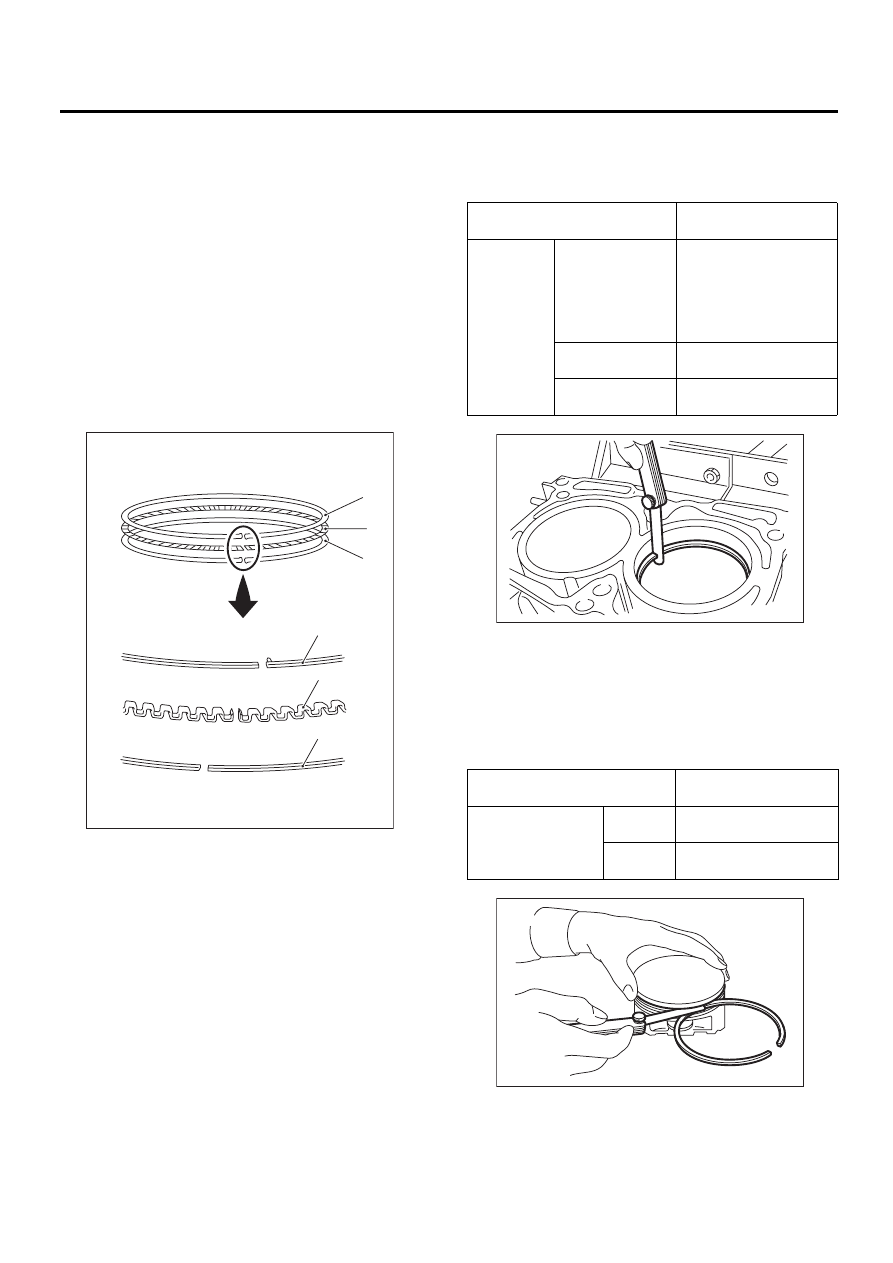

4. ПОРШНЕВОЕ КОЛЬЦО

1) При поломке, повреждении и износе порш-
невого кольца, а также при излишнем натяже-
нии, или при замене поршня, замените поршне-
вое кольцо на новое, соответствующее разме-
ру поршня.

ПРИМЕЧАНИЕ:
• Верхнее и второе кольца имеют отметку, оп-
ределяющую направление их установки. При
установке колец на поршень, эти отметки
должны быть направлены вверх.
• Маслосъемное кольцо состоит из верхней
кромки, расширителя и нижней кромки. При ус-
тановке маслосъемного кольца на поршень
будьте внимательны, чтобы не перепутать на-
правление каждой кромки.

2) Сохраняя параллельность, поместите порш-
невое и маслосъемное кольца в цилиндр с по-
мощью поршня, и измерьте зазор поршневого
кольца при помощи щупа толщины.

3) Ровно вставьте поршневое кольцо в канавку
поршневого кольца, затем измерьте зазор
между поршневым кольцом и канавкой порш-
невого кольца при помощи щупа толщины.

ПРИМЕЧАНИЕ:
Перед измерением зазора, очистите канавку
поршневого кольца и само поршневое кольцо.

(A) Верхняя кромка

(B) Расширитель

(C) Нижняя кромка

ME-02480

(A)

(B)

(C)

(A)

(B)

(C)

 Номинальное

значение

мм (дюймы)

Зазор пор-
шневого
кольца

Верхнее кольцо

0,20 — 0,35

(0,0079 — 0,0138)

(Кроме модели KA MT)

0,20 — 0,25

(0,0079 — 0,0098)

(Модель KA MT)

Второе кольцо

0,37 — 0,52

(0,0144 — 0,0203)

Кромка масло-
съемного кольца

0,20 — 0,50

(0,0079 — 0,0197)

 Номинальное

значение

мм (дюймы)

Зазор между порш-
невым кольцом и
канавкой поршне-
вого кольца

Верхнее
кольцо

0,040 — 0,080

(0,0016 — 0,0031)

Второе
кольцо

0,030 — 0,070

(0,0012 — 0,0028)

ME-00177

ME-00178

ME(H4SO)-93

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

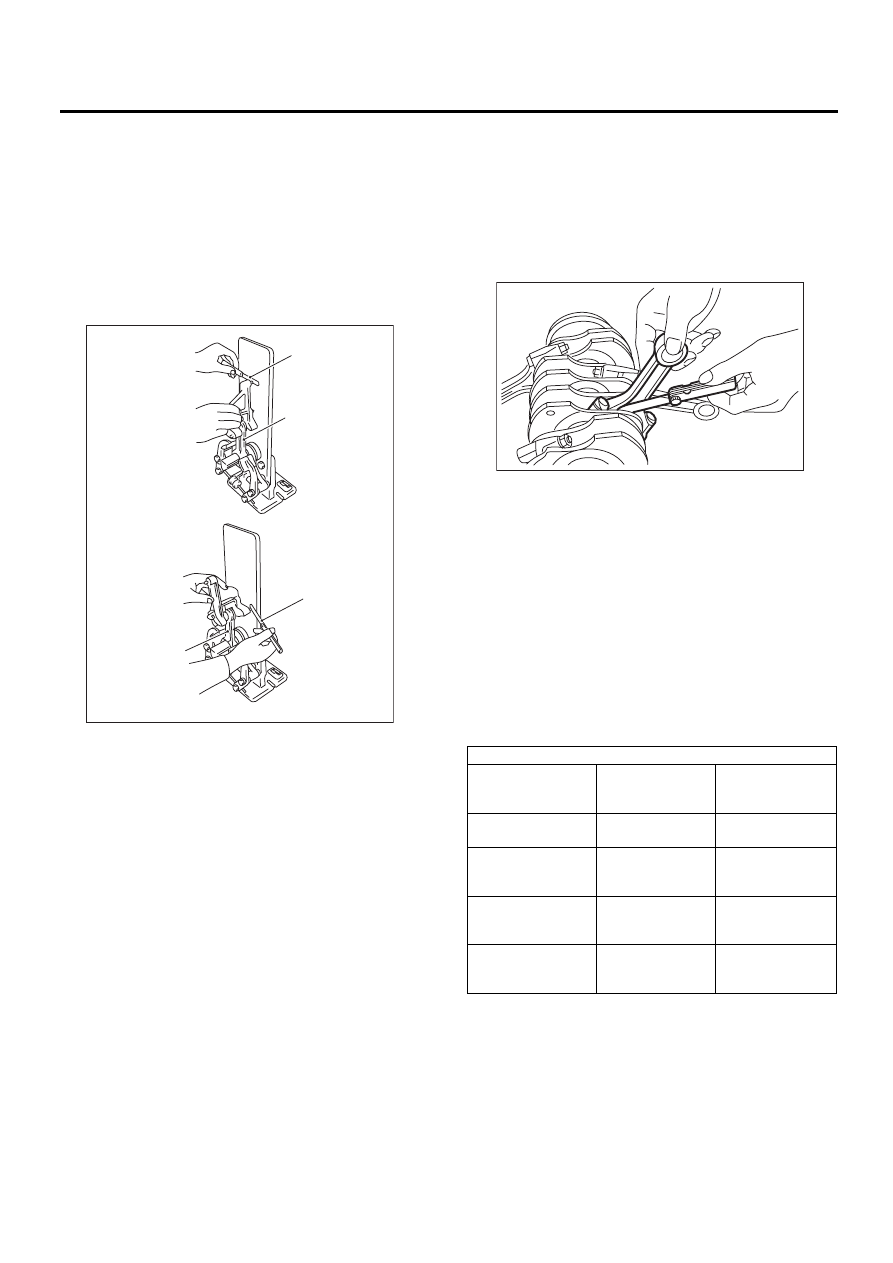

5. ШАТУН

1) Замените шатун, если повреждена опорная
поверхность большой или малой головки.
2) Проверьте шатун на предмет изгиба и скру-
чивания при помощи выравнивающего устройс-
тва. Замените шатун в случае, если изгиб или
скручивание превышают предел.

Предел изгиба и скручивания на 100 мм
(3,94 дюйма) по длине:

0,10 мм (0,0039 дюйма)

3) Установите шатун с вкладышем подшипника
на коленчатый вал и измерьте осевой люфт
при помощи щупа толщины. Если осевой люфт
не соответствует номинальному значению, за-
мените шатун.

Осевой люфт шатуна:

Номинальное значение:

0,070 — 0,330 мм (0,0028 — 0,0130 дюйма)

4) Проверьте вкладыш шатунного подшипника
коленчатого вала на предмет наплывов, отслаи-
вания, заклинивания, оплавления, износа и т.д.
5) Измерьте масляный зазор каждого вклады-
ша шатунного подшипника коленчатого вала
при помощи специального инструмента для из-
мерения зазоров в подшипниках скольжения.
Если какой-либо масляный зазор выходит за
пределы номинального значения, замените де-
фектный подшипник на новый, номинального
или ремонтного размера при необходимости.

Масляный зазор шатуна:

Номинальное значение:

0,016 — 0,044 мм (0,00063 — 0,0017 дюйма)

(A) Щуп толщины
(B) Шатун

( A )

( A )

( B )

( B )

ME-00179

Единицы измерения: мм (дюймы)

Вкладыш

Размер вклады-

ша (Толщина в

центре)

Внешний диа-

метр коленчатого

вала

Номинальное зна-

чение

1,492 — 1,501

(0,0587 — 0,0591)

51,984 — 52,000

(2,0466 — 2,0472)

0,03 (0,0012) мень-

ше номинального

размера

1,510 — 1,513

(0,0594 — 0,0596)

51,954 — 51,970

(2,0454 — 2,0461)

0,05 (0,0020) мень-

ше номинального

размера

1,520 — 1,523

(0,0598 — 0,0600)

51,934 — 51,950

(2,0446 — 2,0453)

0,25 (0,0098) мень-

ше номинального

размера

1,620 — 1,623

(0,0638 — 0,0639)

51,734 — 51,750

(2,0368 — 2,0374)

ME-00180

ME(H4SO)-94

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

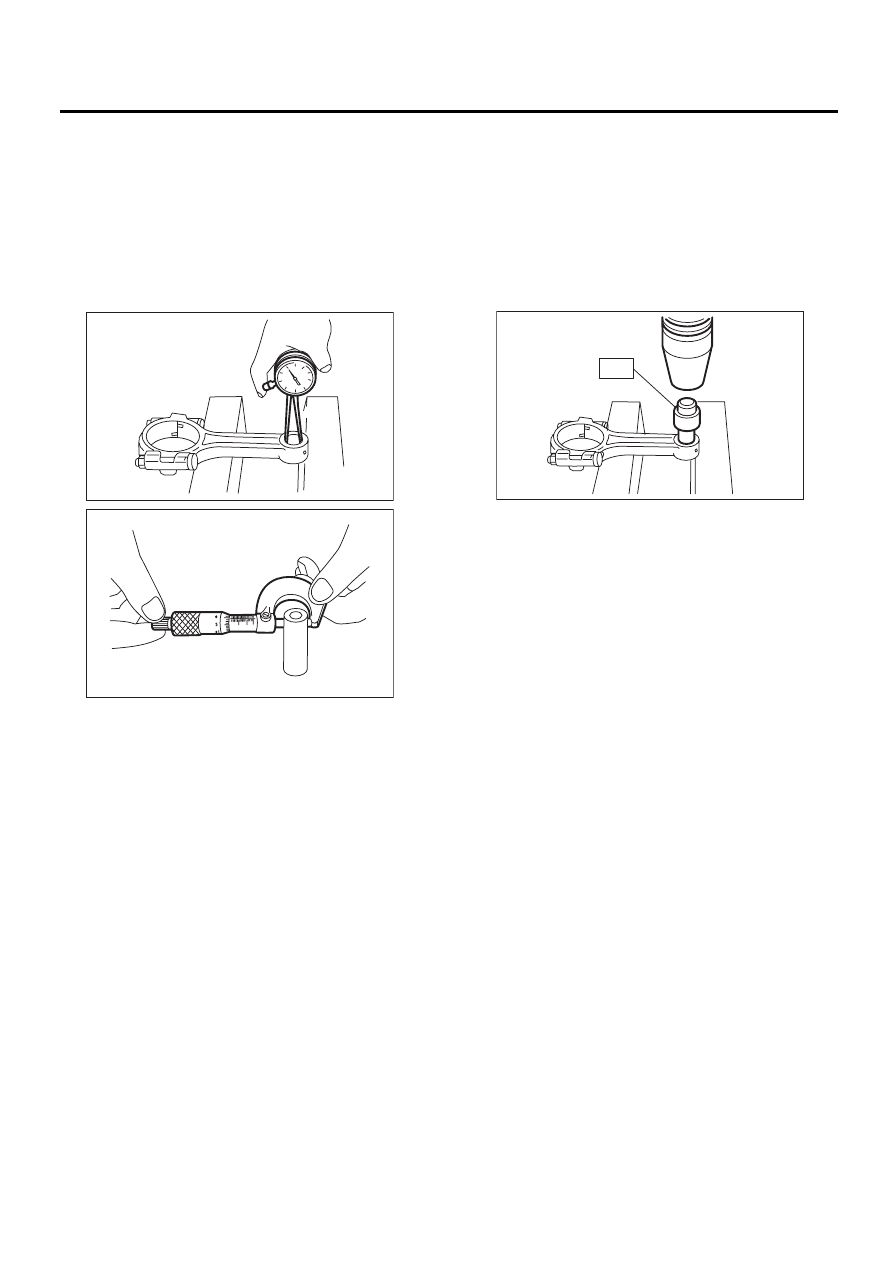

6) Проверьте втулку на малой головке шатуна,
и замените на новую в случае наличия износа
или повреждений.
7) Измерьте зазор поршневого пальца на ма-
лой головке шатуна. Если измеренное значе-
ние выходит за пределы номинального, заме-
ните деталь на новую.
Зазор между поршневым пальцем и втулкой:

Номинальное значение:

0 — 0,022 мм (0 — 0,0009 дюйма)

8) Следующая процедура используется для за-
мены втулки малой головки шатуна.

(1) Снимите втулку с шатуна при помощи
специального инструмента и пресса.
(2) Нанеся масло на внешнюю поверхность
новой втулки, запрессуйте ее при помощи
специального инструмента.

ST

499037100

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ
ВТУЛКИ ШАТУНА

(3) Сделайте два отверстия диаметром 3 мм
(0,12 дюйма) в запрессованной втулке, опи-
раясь на ранее изготовленные отверстия в
шатуне, и разверните внутреннюю часть
втулки.
(4) По окончании развертки, очистите втул-
ку, чтобы удалить опилки.

ME-00181

ME-00174

ME-00182

ST

ME(H4SO)-95

Блок цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

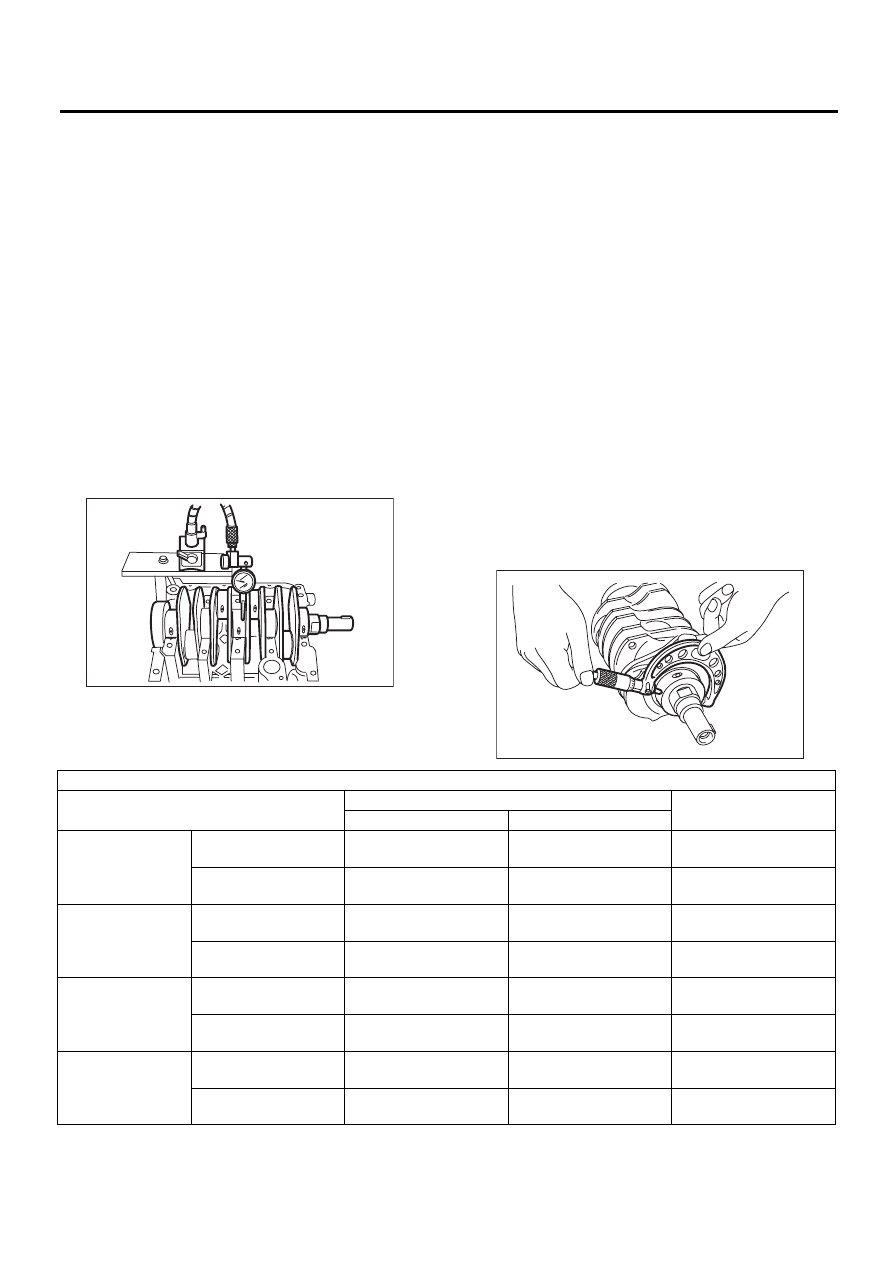

6. КОЛЕНЧАТЫЙ ВАЛ И ВКЛАДЫШ
КОРЕННОГО ПОДШИПНИКА
КОЛЕНЧАТОГО ВАЛА

1) Полностью очистите коленчатый вал, и про-
верьте его на предмет трещин методом прини-
кающей жидкости. При наличии дефектов за-
мените коленчатый вал.
2) Измерьте изгиб коленчатого вала. При пре-
вышении предельного значения, отремонти-
руйте или замените его.

ПРИМЕЧАНИЕ:
При отсутствии подходящего клиновидного
блока, установите коленчатый вал на блок ци-
линдров, использую только вкладыши корен-
ных подшипников коленчатого вала №1 и №5.
Затем измерьте изгиб коленчатого вала при
помощи циферблатного измерителя.

Предел изгиба коленчатого вала:

0,035 мм (0,0014 дюйма)

3) Проверьте коренные и шатунные шейки на
предмет износа. Если он выходит за норматив-
ные пределы, замените вкладыш на подходя-
щий (ремонтный) размер, а также замените,
или, при необходимости, отшлифуйте коленча-
тый вал. При шлифовке шейки коленчатого ва-
ла или шатунной шейки, доведите их до задан-
ных размеров в соответствии с ремонтным раз-
мером используемого вкладыша.

Шатунная шейка

Отклонение от окружности

0,003 мм (0,0001 дюйма)

Цилиндричность

0,004 мм (0,0002 дюйма)

Предел шлифовки (диаметр)

До 51,750 мм (2,0374 дюймов)

Коренная шейка

Отклонение от окружности

0,005 мм (0,0002 дюйма)

Цилиндричность

0,006 мм (0,0002 дюйма)

Предел шлифовки (диаметр)

До 59,758 мм (2,3257 дюймов)

ME-00183

ME-00184

Единицы измерения: мм (дюймы)



Внешний диаметр коренной шейки

Внешний диаметр ша-

тунной шейки

№1, №3

№2, №4, №5

Номинальное зна-
чение

Внешний диаметр
шейки

59,992 — 60,008

(2,3619 — 2,3625)

59,992 — 60,008

(2,3619 — 2,3625)

51,984 — 52,000

(2,0466 — 2,0472)

Размер вкладыша
(Толщина в центре)

1,998 — 2,011

(0,0787 — 0,0792)

2,000 — 2,013

(0,0787 — 0,0793)

1,492 — 1,501

(0,0587 — 0,0591)

0,03 (0,0012)
меньше номиналь-
ного размера

Внешний диаметр
шейки

59,962 — 59,978

(2,3607 — 2,3613)

59,962 — 59,978

(2,3607 — 2,3613)

51,954 — 51,970

(2,0454 — 2,0461)

Размер вкладыша
(Толщина в центре)

2,017 — 2,020

(0,0794 — 0,0795)

2,019 — 2,022

(0,0795 — 0,0796)

1,510 — 1,513

(0,0594 — 0,0596)

0,05 (0,0020)
меньше номиналь-
ного размера

Внешний диаметр
шейки

59,942 — 59,958

(2,3599 — 2,3605)

59,942 — 59,958

(2,3599 — 2,3605)

51,934 — 51,950

(2,0446 — 2,0453)

Размер вкладыша
(Толщина в центре)

2,027 — 2,030

(0,0798 — 0,0799)

2,029 — 2,032

(0,0799 — 0,0800)

1,520 — 1,523

(0,0598 — 0,0600)

0,25 (0,0098)
меньше номиналь-
ного размера

Внешний диаметр
шейки

59,742 — 59,758

(2,3520 — 2,3527)

59,742 — 59,758

(2,3520 — 2,3527)

51,734 — 51,750

(2,0368 — 2,0374)

Размер вкладыша
(Толщина в центре)

2,127 — 2,130

(0,0837 — 0,0839)

2,129 — 2,132

(0,0838 — 0,0839)

1,620 — 1,623

(0,0638 — 0,0639)
