WIPER AND WASHER SYSTEM (REAR)

Wiring System

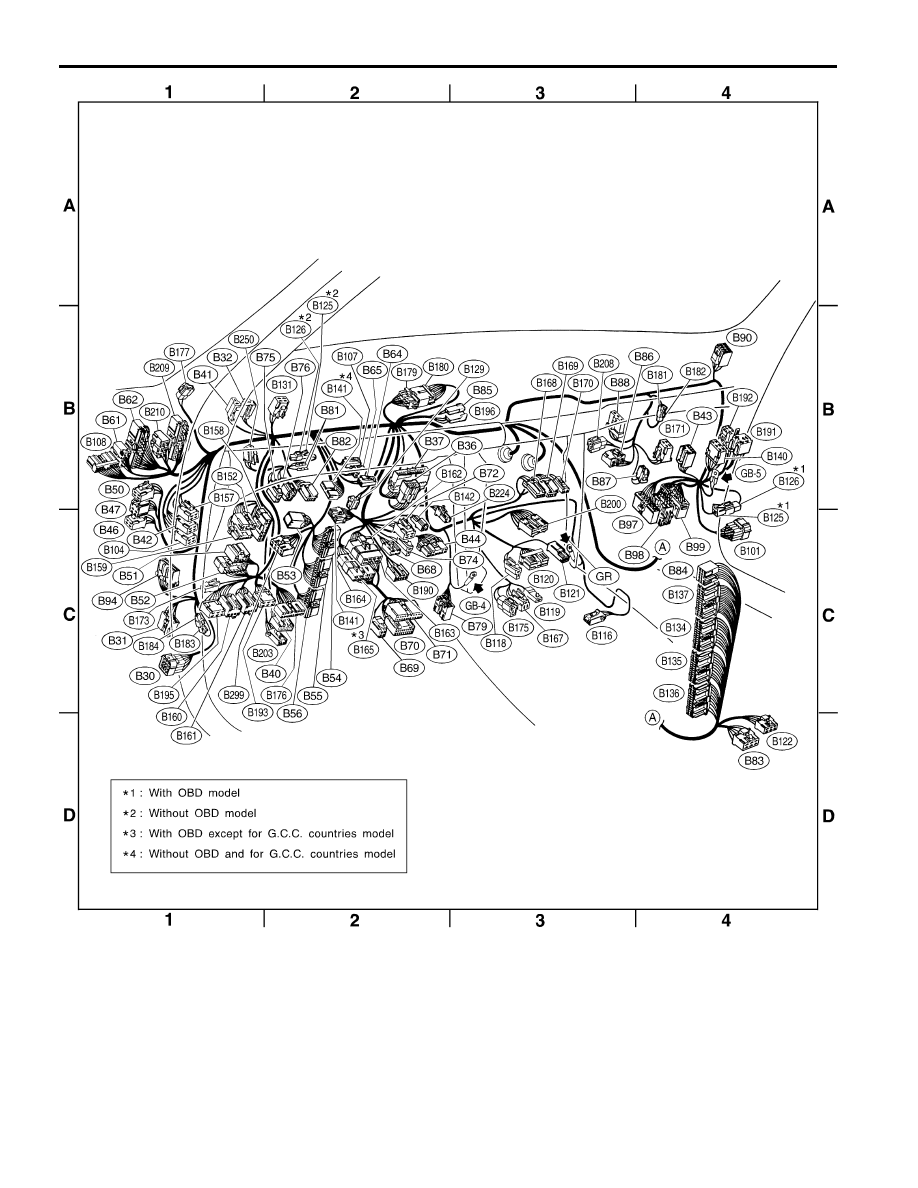

50. Bulkhead Wiring Harness (In Compartment)

S903446

A: LOCATION

S903446A13

1. LHD MODEL

S903446A1308

Connector

Connecting to

No.

Pole

Color

Area

No.

Name

B30

25

★

C-1

D1

Front door cord LH

B31

7

Yellow

C-1

AB1

SRS (Airbag) harness

B32

3

Black

B-1

Turn & hazard module

B36

16

★

B-2

i1

Instrument panel meter har-
ness

B37

24

Black

B-2

i2

B40

16

Black

C-2

Data link connector

B41

2

★

B-1

Power window circuit breaker

B42

4

Blue

B-1

Power window relay

B43

6

Brown

B-4

Illumination control module

B44

10

★

C-2

Seat belt timer

B46

4

Green

B-1

Fuel pump relay

B47

6

Brown

B-1

Main relay

B50

4

★

B-1

Blower relay

B51

8

Blue

C-1

F/B

B52

12

Blue

C-1

B53

6

★

B-2

Shield joint connector (AT)

B54

24

★

C-2

Transmission control module
(AT)

B55

24

Gray

C-2

B56

24

Green

C-2

B61

8

★

B-1

F44

Front wiring harness

B62

20

★

B-1

F45

Front wiring harness (DOHC
turbo model)

16

★

B-1

F45

Front wiring harness (SOHC
model)

B64

2

Black

B-2

Stop light switch (Without
cruise control)

B65

4

Black

B-2

Stop & brake switch (With
cruise control)

B68

5

Black

C-2

Cruise control sub switch

B69

4

★

C-2

Combination switch

B70

18

★

C-2

B71

17

★

C-2

B72

4

Blue

B-2

Ignition switch

B74

2

Black

C-2

Key warning switch

B75

2

Green

B-2

B76

Test mode connector

B76

2

Green

B-2

B75

B79

14

Gray

C-2

Check connector

B81

1

×

2

★

B-2

Diagnosis terminal (Ground)

B82

6

Black

B-2

Diagnosis connector

B83

6

★

D-4

Shield joint connector
(SOHCwithOBD)

B84

17

★

C-4

Engine control module (DOHC
turbo model)

B85

2

★

B-3

Diode (Lighting)

B86

6

★

B-3

Blower motor resistor

B87

2

★

B-3

Blower motor

B88

3

★

B-3

Evaporator thermoswitch

B90

8

★

B-4

R50

Roof cord

B94

20

★

C-1

Cruise control module

B97

10

Blue

B-4

R1

Rear wiring harness

B98

12

★

B-4

R2

B99

20

★

B-4

R3

B101

25

★

B-4

D11

Front door cord RH

B104

4

★

C-1

Seat heater/rear accessory
power supply relay

B107

2

Blue

B-2

Clutch switch (MT-cruise con-
trol)

B108

20

★

B-1

F46

Front wiring harness

B116

4

Black

C-3

Select lever illumination light
and power switch (AT)

B118

2

★

C-3

CD player illumination light

B119

1

★

C-3

Front accessory power supply
socket

B120

14

★

C-3

Radio

B121

1

Black

C-3

Audio ground

B122

6

★

C-4

Sensor ground joint connector
(With OBD)

Connector

Connecting to

No.

Pole

Color

Area

No.

Name

B125

1

Black

B-2

B126

Read memory connector (With-
out OBD)

1

Green

B-4

Line end connector (With
OBD)

B126

1

Black

B-2

B125

Read memory connector (With-
out OBD)

1

Green

B-4

Line end connector (With
OBD)

B129

2

Black

B-2

Kick-down switch (AT)

B131

4

Blue

B-2

Rear fog light relay

B134

22

★

C-4

Engine control module (DOHC
turbo model)

35

Gray

C-4

Engine control module (SOHC
model)

B135

28

★

C-4

Engine control module (DOHC
turbo model)

28

Gray

C-4

Engine control module (SOHC
model)

B136

24

★

C-4

Engine control module (DOHC
turbo model)

30

Gray

C-4

Engine control module (SOHC
model)

B137

31

★

C-4

Engine control module (DOHC
turbo model)

B140

6

Black

B-4

Headlight washer module

B141

12

★

B-2

Immobilizer control module
(With OBD)

15

★

B-2

Immobilizer control module
(Without OBD)

B142

2

★

B-2

Immobilizer antenna

B152

7

★

B-1

F/B

B157

4

Red

B-1

Ignition relay

B158

12

★

B-1

F/B

B159

10

Gray

B-1

C/B

B160

6

Black

C-1

Front fog light switch

B161

6

Brown

C-1

Cruise control main switch

B162

8

★

C-2

B163

Combination switch cord

B164

18

★

C-2

B165

Combination switch cord

B167

3

★

C-3

Front accessory power supply
socket illumination light

B168

3

★

B-3

A/C switch

B169

6

★

B-3

Blower fan switch

B170

2

★

B-3

Mode control panel illumination
light

B171

4

Black

B-4

Mirror heater relay

B173

1

★

C-1

IG power supply connector

B175

2

★

C-3

Ash tray illumination light

B176

18

★

C-2

Keyless entry control module

B177

2

★

B-1

Wiper deicer

B179

12

★

B-2

B180

Joint connector (E/G) (SOHC
without OBD)

B180

12

★

B-2

B179

B181

1

★

B-4

B182

Joint connector (E/G) (MT)
(SOHC without OBD)

B182

1

★

B-4

B181

B183

1

★

C-1

B184

Joint connector (Keyless entry)

B184

1

★

C-1

B183

B190

5

Blue

C-2

Speed warning module

B191

4

Blue

B-4

Wiper deicer relay

B192

4

★

B-4

Wiper deicer timer

B193

6

Black

C-2

Wiper deicer switch

B195

6

★

C-1

Rear fog light switch

B196

2

★

B-3

Diode (Rear fog light)

B200

14

Black

B-3

i4

Panel-center harness

B203

4

★

C-2

Noise filter

B208

2

Black

B-3

Glove box illumination light

B209

24

Black

B-1

F75

Front wiring harness (DOHC
turbo model)

B210

6

Black

B-1

F76

B224

2

★

B-2

Key switch illumination light

B250

3

★

B-1

Flash memory connector
(DOHC turbo model)

B299

8

★

C-2

Shield joint connector (AT)

★

: Non-colored

WI-14

BULKHEAD WIRING HARNESS (IN COMPARTMENT)

Wiring System

S6M0601A

WI-15

BULKHEAD WIRING HARNESS (IN COMPARTMENT)

Wiring System

53. Rear Wiring Harness

S903431

A: LOCATION

S903431A13

1. LHD MODEL

S903431A1306

Connector

Connecting to

No.

Pole

Color

Area

No.

Name

R1

10

★

C-2

B97

Bulkhead wiring harness

R2

12

★

C-2

B98

R3

20

★

C-2

B99

R4

1

★

C-3

Parking brake switch

R8

4

★

C-3

Seat belt switch

R9

1

★

C-3

Front door switch LH

R11

4

★

C-3

D21

Rear door cord LH

R12

1

★

B-2

Front door switch RH

R14

4

★

B-2

D27

Rear door cord RH

R15

6

Black

B-3

R57

Fuel tank cord

R16

1

Brown

B-3

Rear door switch RH

R22

1

Brown

B-4

Rear door switch LH

R26

6

★

B-3

Rear combination light RH

R28

6

★

B-4

Rear combination light LH

R30

2

★

B-3

Diode (Luggage room light)

R32

2

★

B-3

Rear accessory power supply

R37

2

★

B-3

D33

Rear gate cord

R38

6

★

B-3

D34

R39

4

★

B-3

D35

R41

4

Blue

C-2

Seat heater RH

R42

4

★

C-3

Seat heater switch RH

R43

4

Blue

C-3

Seat heater switch LH

R44

4

Blue

C-3

Seat heater LH

R48

12

★

C-3

F55

Front wiring harness (ABS)

R50

8

★

B-2

B90

Bulkhead wiring harness

R52

2

★

A-3

Room light (With sunroof model)

3

★

A-3

Room light (Without sunroof model)

R56

2

★

B-2

Spot light

R57

8

★

B-3

R15

Rear wiring harness

R58

6

★

B-3

Fuel gauge module & fuel pump assembly

R59

2

★

C-3

Fuel gauge sub module

R63

4

★

B-4

License plate light

R70

3

★

C-2

ABS G sensor

R72

2

★

B-3

Rear ABS sensor RH

R73

2

★

C-3

Rear ABS sensor LH

R79

10

★

B-3

Trailer connector

R80

3

★

B-2

D64

Rear door cord RH

R81

3

★

C-3

D63

Rear door cord LH

R82

4

★

B-2

Clock

R92

2

★

C-3

Hold mode switch (AT)

R97

2

Brown

B-4

Antenna amplifier

R98

2

★

B-3

Rear differential oil temp switch (Turbo model for
Europe)

R116

8

★

B-3

Rear wiper intermittent module

★

: Non-colored

WI-16

REAR WIRING HARNESS

Wiring System
