Субару Форестер. Контрольные кузовные размеры



Субару Форестер. Контрольные кузовные размеры

Контрольные кузовные размеры

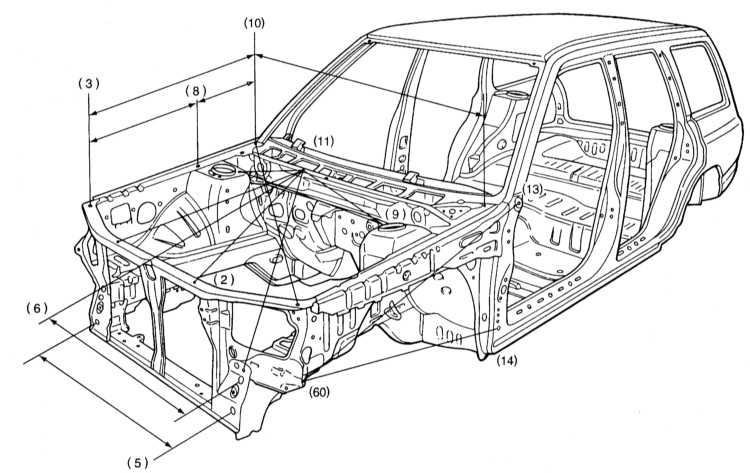

Двигательный отсек

13.5 Контрольные кузовные размеры Subaru Forester


Между точками

Размер, мм

Между точками

Размер, мм

Между точками

Размер, мм
(11) Пр и (1)
851
(4) Пр и (4) Лев
1296
(6) Пр и (10) Лев
1549
(11) Лев и (1)
912
(5) Пр и (4) Лев
1167
(6) Лев и (10) Пр
1549
(11) Пр и (2)
960
(5) Лев и (4) Пр
1167
(8) Пр и (3) Пр
528
(11) Лев и (2)
864
(60) Пр и (13) Пр
1174
(8) Лев и (3) Лев
528
(11) Пр и (9) Пр
391
(60) Лев и (13) Пр
1174
(10) Лев и (3) Пр
1636
(11) Лев и (9) Лев
391
(60) Пр и (14) Пр
1076
(8) Пр и (8) Лев
1396
(11) Пр и (6) Пр
924
(60) Лев и (14) Лев
1076
(8) Пр и (10) Лев
1438
(11) Лев и (6) Лев
924
(10) Пр и (3) Лев
1636
(8) Лев и (10) Пр
1438
(11) Пр и (9) Пр
891
(10) Пр и (8) Пр
388
(3) Пр и (8) Лев
1465
(11) Лев и (3) Лев
891
(10) Лев и (8) Лев
388
(3) Лев и (8) Пр
1465
(10) Пр и (3) Пр
915
(11) Пр и (9) Лев
658
(7) Пр и (7) Лев
860
(10) Лев и (3) Лев
915
(60) Лев и (14) Пр
658
(7) Пр и (6) Лев
982
(10) Пр и (10) Лев
1374
(9) Пр и (9) Лев
965
(7) Лев и (6) Пр
982
(3) Пр и (3) Лев
1338
(10) Лев и (8) Пр
1058
(7) Пр и (10) Лев
1301
(5) Пр и (5) Лев
924
(11) Пр и (6) Лев
1058
(7) Лев и (10) Пр
1301
(6) Пр и (6) Лев
914

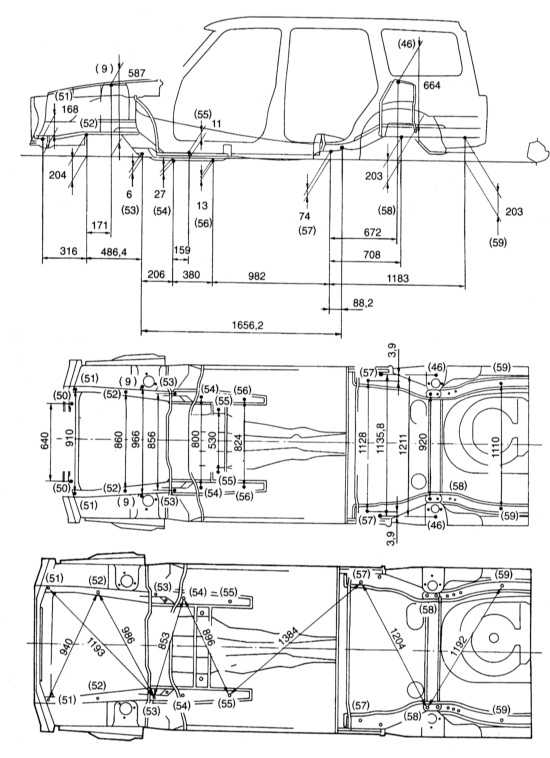

Кузов и днище

13.5 Контрольные кузовные размеры Subaru Forester

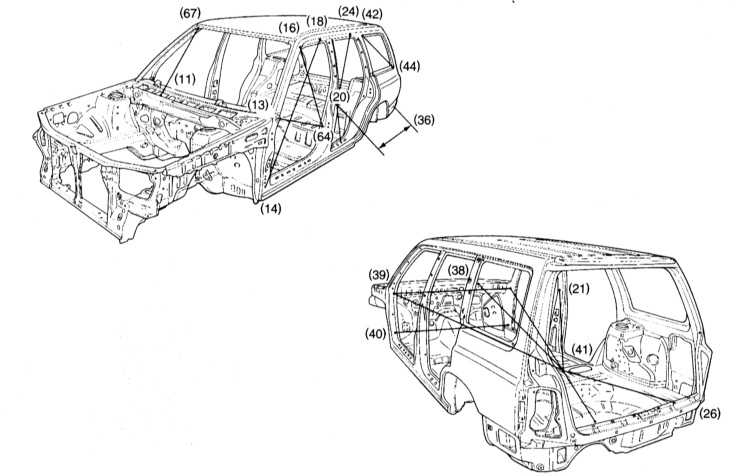

Двери

13.5 Контрольные кузовные размеры Subaru Forester


Между точками

Размер, мм

Между точками

Размер, мм
(14) Лев и (18) Лев
1454
(16) Лев и (64) Лев
860
(14) Пр и (18) Пр
1454
(16) Пр и (64) Пр
860
(13) Лев и (64) Лев
944
(20) Лев и (23) Лев
845
(13) Пр и (64) Пр
944
(20) Пр и (23) Пр
845
(20) Лев и (24) Лев
660
(19) Лев и (23) Лев
885
(20) Пр и (24) Пр
660
(19) Пр и (23) Пр
885
(20) Лев и (36)
1484
(11) Лев и (67) Пр
1170
(20) Пр и (37)
1487
(11) Пр и (67) Лев
1170
(42) Лев и (44) Лев
769
(41) и (38)
1518
(42) Пр и (44) Пр
769
(41) и (39) Пр
1581
(11) Лев и (12)
920
(41) и (39) Лев
1581
(11) Пр и (12)
920
(41) и (40) Пр
1499
(67) Пр и (67) Лев
1045
(41) и (40) Лев
1499
(11) Лев и (67) Лев
1040
(41) и (15) Пр
1186
(11) Пр и (67) Пр
1040
(41) и (15) Лев
1186
(12) и (67) Лев
503
(41) и (22) Пр
733
(12) и (67) Пр
503
(41) и (22) Лев
733
(12) и (10) Лев
1027
(41) и (26) Пр
1568
(12) и (10) Пр
1027
(41) и (26) Лев
1568
(21) Пр и (21) Лев
1322
(41) и (25)
1211
(15) Пр и (15) Лев
1452
(41) и (12)
1299
(22) Пр и (22) Лев
1452
(41) и (21) Пр
962
(39) Пр и (39) Лев
1392
(41) и (21) Лев
962
(40) Пр и (40) Лев
1402
(41) и (17) Пр
1333
(11) Лев и (17) Пр
1149
(41) и (17) Лев
1333
(11) Пр и (17) Лев
1149

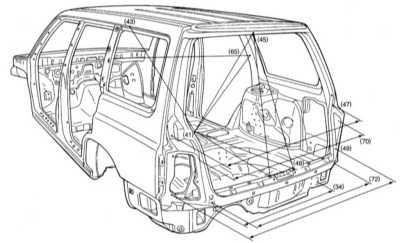

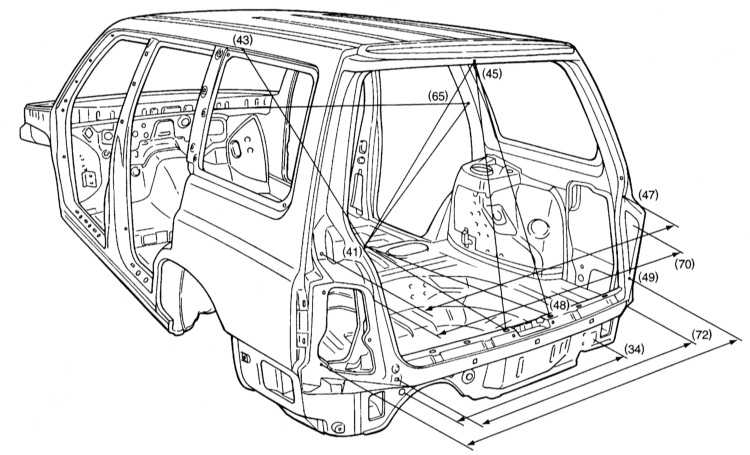

Багажник

13.5 Контрольные кузовные размеры Subaru Forester

13.5 Контрольные кузовные размеры Subaru Forester


Между точками

Размер, мм

Между точками

Размер, мм
(45) и (48) Лев
913
(41) и (65) Пр
1105
(45) и (48) Пр
913
(41) и (65) Лев
1105
(45) и (47) Лев
876
(41) и (45)
1570
(45) и (47) Пр
876
(41) и (43) Пр
1436
(47) Пр и (47) Лев
1426
(41) и (43) Лев
1436
(49) Пр и (49) Лев
1478
(41) и (48) Лев
1576
(34) Пр и (34) Лев
945
(41) и (48) Пр
1576
(48) Пр и (46) Пр
992
(65) Пр и (65) Лев
1268
(48) Лев и (46) Лев
992
(17) Пр и (76)
627
(70) Пр и (70) Лев
1218
(17) Лев и (76)
680
(61) Пр и (75) Пр
448
(72) Пр и (72) Лев
1118
(61) Лев и (75) Лев
448
(74) Пр и (75) Пр
480
(17) Пр и (75) Пр
705
(74) Лев и (75) Лев
480
(17) Лев и (75) Лев
705
(17) Пр и (73)
518
(45) и (71)
913
(17) Лев и (73)
476
(11) и (А)
890.6
(11) и (С)
1087.7
(11) и (В)
913.4
(11) и (D)
1023.7
